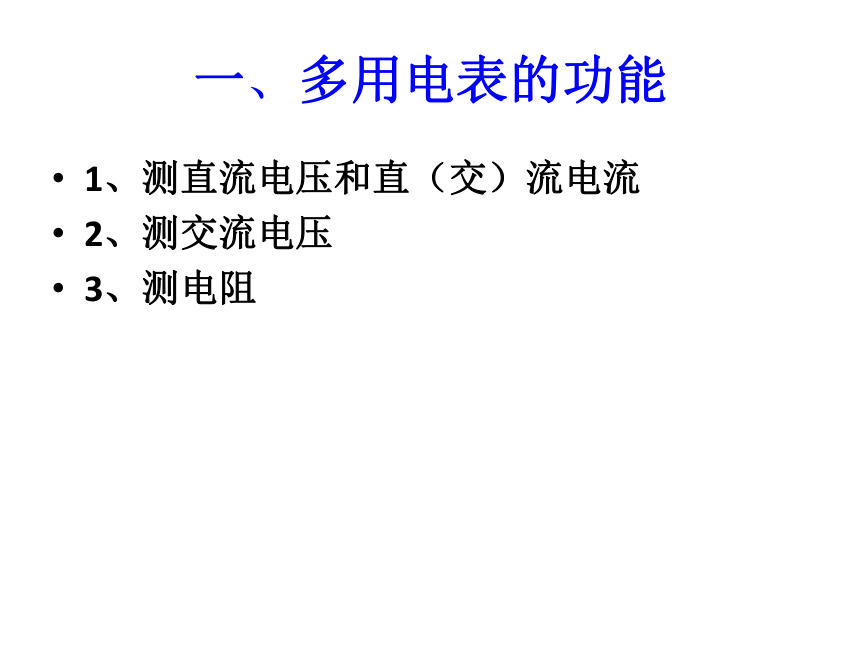

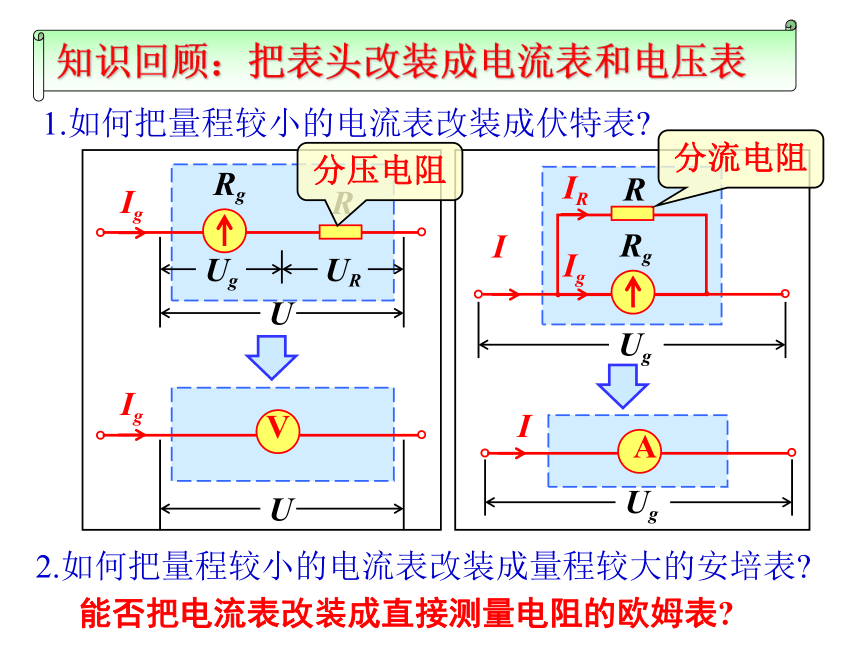

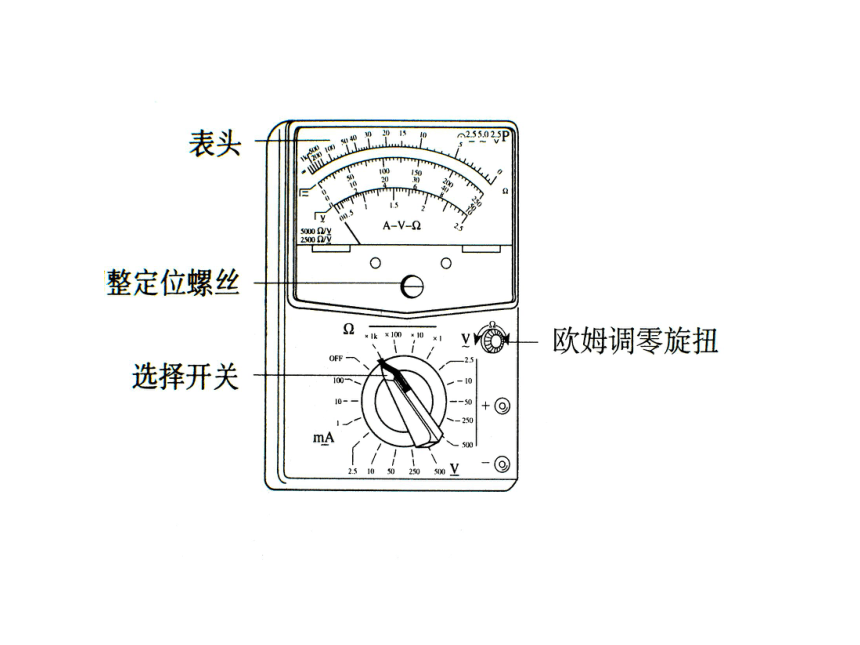

课件21张PPT。8 多用电表的原理第二章 恒定电流 1.如何把量程较小的电流表改装成伏特表?2.如何把量程较小的电流表改装成量程较大的安培表?分压电阻分流电阻能否把电流表改装成直接测量电阻的欧姆表?一、多用电表的功能1、测直流电压和直（交）流电流
2、测交流电压

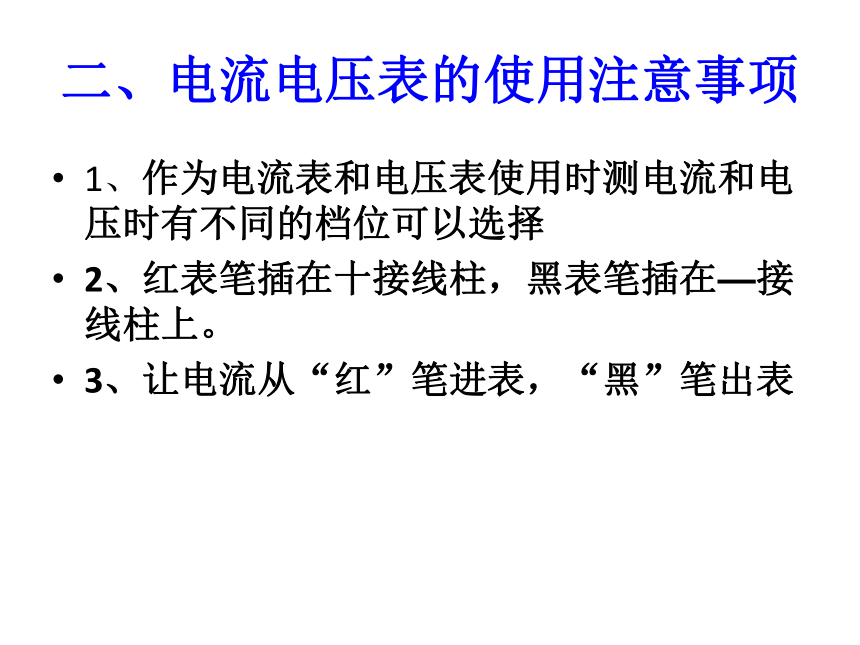

3、测电阻二、电流电压表的使用注意事项1、作为电流表和电压表使用时测电流和电压时有不同的档位可以选择
2、红表笔插在十接线柱，黑表笔插在—接线柱上。
3、让电流从“红”笔进表，“黑”笔出表

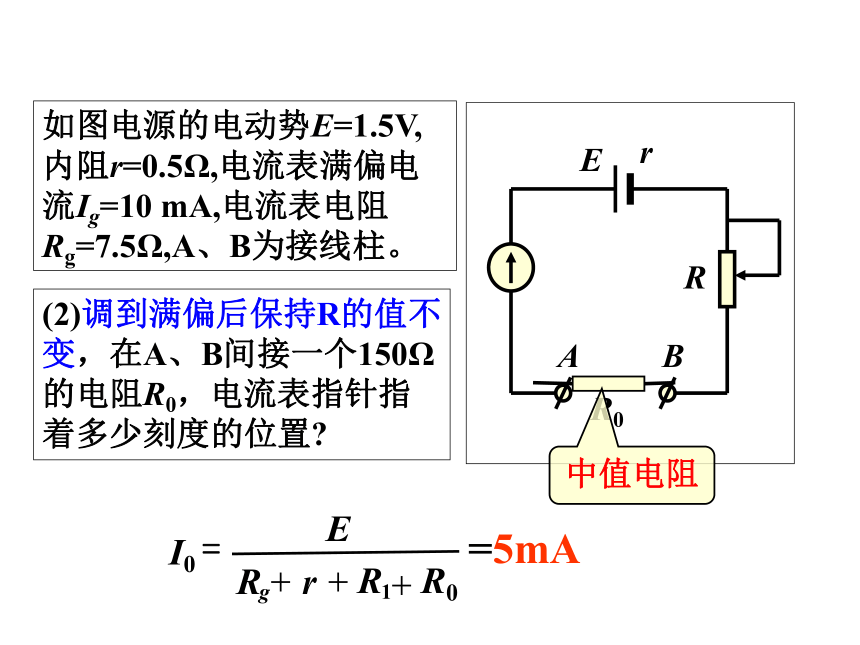

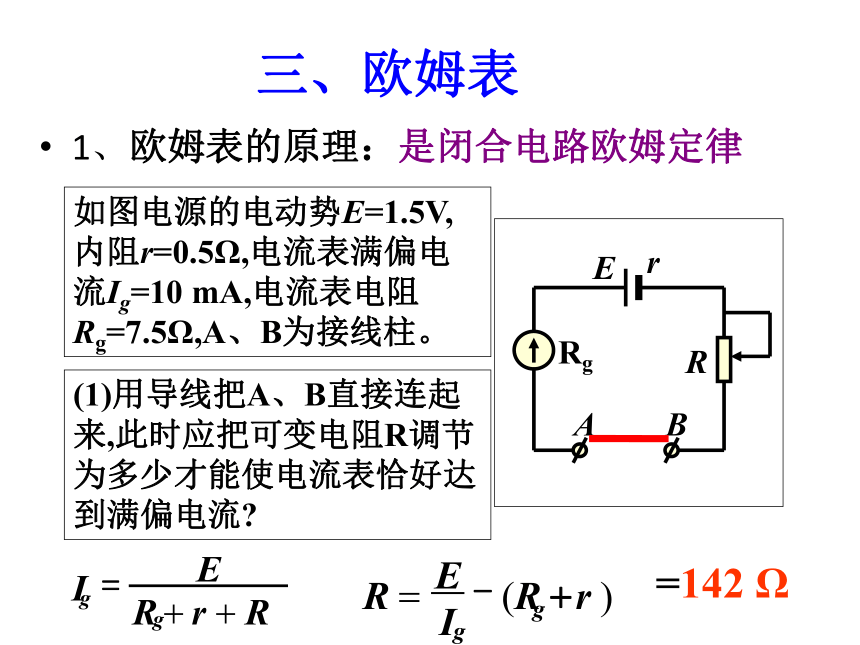

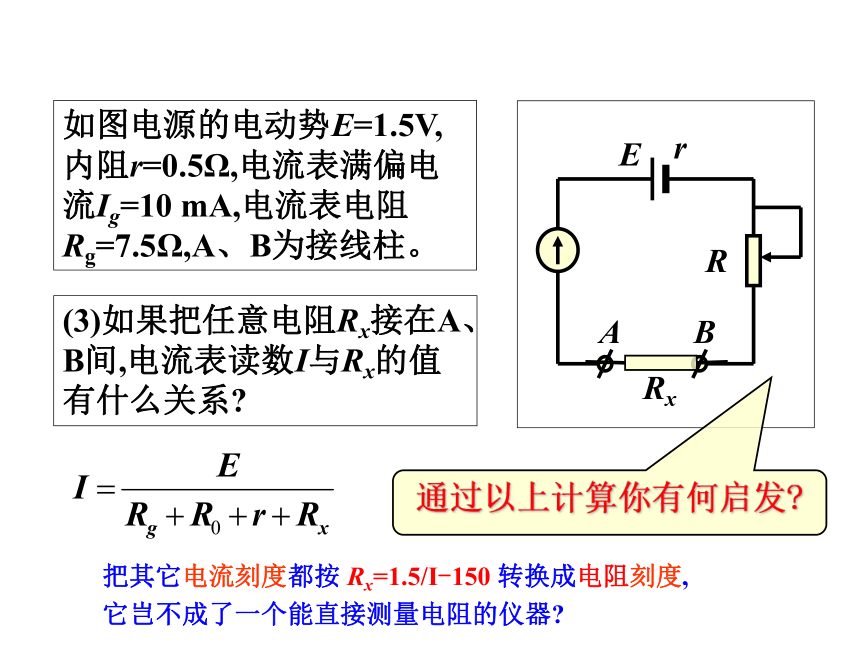

三、欧姆表1、欧姆表的原理：是闭合电路欧姆定律 如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?=142 Ω(2)调到满偏后保持R的值不变，在A、B间接一个150Ω的电阻R0，电流表指针指着多少刻度的位置?中值电阻如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。=5mA如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(3)如果把任意电阻Rx接在A、B间,电流表读数I与Rx的值有什么关系?通过以上计算你有何启发?把其它电流刻度都按 Rx=1.5/I-150 转换成电阻刻度,
它岂不成了一个能直接测量电阻的仪器?2、设计出改装的原理图电流Ix与外电阻Rx是一一对应关系。通过测量电流达到测量电阻的目的。1、利用电流表测量电阻的原理是什么？（欧姆表）3、欧姆表盘的刻度是均匀的吗？由于I和Rx是非线性关系，所以刻度不均匀，由于是减函数，所以刻度方向与电流档相反。(1)电流10mA刻度对应待测电阻为______∞ 1500(5)电流任意刻度 对应待测电阻为多少？150Ω0105350Ω 35034、欧姆表的表头如何进行刻度(2)电流0刻度对应待测电阻为______∞(3)电流5mA刻度对应待测电阻为______(4)电流3mA刻度对应待测电阻为______0 表头有什么特点？A、零刻度在右边，左边为无限大
B、刻度不均匀，左边密，右边稀疏3.读数:问题1:图示中各次的电阻分别为多少？问题2:实际使用的欧姆表具有多个量程可以选择，有×10档、×100档、×1000档等，如果实验中选择的是×100档，图示中各次的电阻分别为多少？问题3:实际使用中怎样确定欧姆表选择哪一档？怎 样才能使测得电阻的阻值更精确？用欧姆表测电阻注意事项1、测量电阻之前应该先把两支表笔直接接触，调整“欧姆调零旋钮”，使指针指向“0Ω ”
2、为减小误差，应该选择适当的倍率使指针指在刻度的中间区域附近。指针偏角太大，电阻小，换低档；偏角小，电阻大，换高档。
3、每次换挡必须调“0”，读数×档位
4、测量完毕，拔出表笔，选择开关置OFF挡，或交流电压最高档。提醒：1、为了和闭合回路的电流方向和电压及电流表一致，欧姆表的内部，黑表笔接电源的正极2、测二极管时 正向电阻: 读数较小，说明黑表笔接二极管正极、红表笔接二极管负极 反向电阻 ：读数较大，说明黑表笔接二极管负极、红表笔接二极管正极 1
2 3 A问题:能否让它们共用一个表头制成一个多用电表呢?请完成最简单的多用电表的电路图 下面是一个多量程多用电表的电路示意图，电流、电压、电阻各有两个量程。请谈一谈：开关S 调到哪两个位置上多用电表测量的是电流？调到哪两个位置上测量的是电压？调到哪两位置上测量的是电阻？两个位置中哪个位置测量的量程大？
在识别电阻档和电压档电路时，可以把虚线框内的电路当成一个电流表。说一说1、2为电流表，3、4为欧姆表，5、6为电压表 电流：1大电压：6大认识多用电表1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流和电压时两个位置中哪个位置的量程比较大?AB1234561、2为电流表
3、4为欧姆表，
5、6为电压表 电流：1大
电压：6大1.关于多用电表表面上的刻度线 , 下列说法中正确的是（ ）
A. 直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线
B. 电阻刻度是不均匀的
C.交流电压刻度线是均匀的
D.电阻刻度上的零刻度线与直流电流最大刻度线相对应ABD课堂练习2.如图为欧姆表的原理示意图，其中电流表的满偏电流Ig=300微安，内阻Rg=100欧，可变电阻R的最大值为10千欧，电池的电动势E=1.5V，内阻r=0.5欧，图中与接线柱A相连的表笔颜色应该是_______色，按照正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx=__________千欧。红5课堂练习欧姆表必须满足电流的方向“＋ ”进“－”出，即回路中电流从标有“＋”标志的红表笔进去，所以与A相连的表笔颜色是红色
2、测交流电压
3、测电阻二、电流电压表的使用注意事项1、作为电流表和电压表使用时测电流和电压时有不同的档位可以选择
2、红表笔插在十接线柱，黑表笔插在—接线柱上。
3、让电流从“红”笔进表，“黑”笔出表
三、欧姆表1、欧姆表的原理：是闭合电路欧姆定律 如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?=142 Ω(2)调到满偏后保持R的值不变，在A、B间接一个150Ω的电阻R0，电流表指针指着多少刻度的位置?中值电阻如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。=5mA如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(3)如果把任意电阻Rx接在A、B间,电流表读数I与Rx的值有什么关系?通过以上计算你有何启发?把其它电流刻度都按 Rx=1.5/I-150 转换成电阻刻度,
它岂不成了一个能直接测量电阻的仪器?2、设计出改装的原理图电流Ix与外电阻Rx是一一对应关系。通过测量电流达到测量电阻的目的。1、利用电流表测量电阻的原理是什么？（欧姆表）3、欧姆表盘的刻度是均匀的吗？由于I和Rx是非线性关系，所以刻度不均匀，由于是减函数，所以刻度方向与电流档相反。(1)电流10mA刻度对应待测电阻为______∞ 1500(5)电流任意刻度 对应待测电阻为多少？150Ω0105350Ω 35034、欧姆表的表头如何进行刻度(2)电流0刻度对应待测电阻为______∞(3)电流5mA刻度对应待测电阻为______(4)电流3mA刻度对应待测电阻为______0 表头有什么特点？A、零刻度在右边，左边为无限大
B、刻度不均匀，左边密，右边稀疏3.读数:问题1:图示中各次的电阻分别为多少？问题2:实际使用的欧姆表具有多个量程可以选择，有×10档、×100档、×1000档等，如果实验中选择的是×100档，图示中各次的电阻分别为多少？问题3:实际使用中怎样确定欧姆表选择哪一档？怎 样才能使测得电阻的阻值更精确？用欧姆表测电阻注意事项1、测量电阻之前应该先把两支表笔直接接触，调整“欧姆调零旋钮”，使指针指向“0Ω ”
2、为减小误差，应该选择适当的倍率使指针指在刻度的中间区域附近。指针偏角太大，电阻小，换低档；偏角小，电阻大，换高档。
3、每次换挡必须调“0”，读数×档位
4、测量完毕，拔出表笔，选择开关置OFF挡，或交流电压最高档。提醒：1、为了和闭合回路的电流方向和电压及电流表一致，欧姆表的内部，黑表笔接电源的正极2、测二极管时 正向电阻: 读数较小，说明黑表笔接二极管正极、红表笔接二极管负极 反向电阻 ：读数较大，说明黑表笔接二极管负极、红表笔接二极管正极 1
2 3 A问题:能否让它们共用一个表头制成一个多用电表呢?请完成最简单的多用电表的电路图 下面是一个多量程多用电表的电路示意图，电流、电压、电阻各有两个量程。请谈一谈：开关S 调到哪两个位置上多用电表测量的是电流？调到哪两个位置上测量的是电压？调到哪两位置上测量的是电阻？两个位置中哪个位置测量的量程大？
在识别电阻档和电压档电路时，可以把虚线框内的电路当成一个电流表。说一说1、2为电流表，3、4为欧姆表，5、6为电压表 电流：1大电压：6大认识多用电表1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流和电压时两个位置中哪个位置的量程比较大?AB1234561、2为电流表
3、4为欧姆表，
5、6为电压表 电流：1大
电压：6大1.关于多用电表表面上的刻度线 , 下列说法中正确的是（ ）
A. 直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线
B. 电阻刻度是不均匀的
C.交流电压刻度线是均匀的
D.电阻刻度上的零刻度线与直流电流最大刻度线相对应ABD课堂练习2.如图为欧姆表的原理示意图，其中电流表的满偏电流Ig=300微安，内阻Rg=100欧，可变电阻R的最大值为10千欧，电池的电动势E=1.5V，内阻r=0.5欧，图中与接线柱A相连的表笔颜色应该是_______色，按照正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx=__________千欧。红5课堂练习欧姆表必须满足电流的方向“＋ ”进“－”出，即回路中电流从标有“＋”标志的红表笔进去，所以与A相连的表笔颜色是红色
