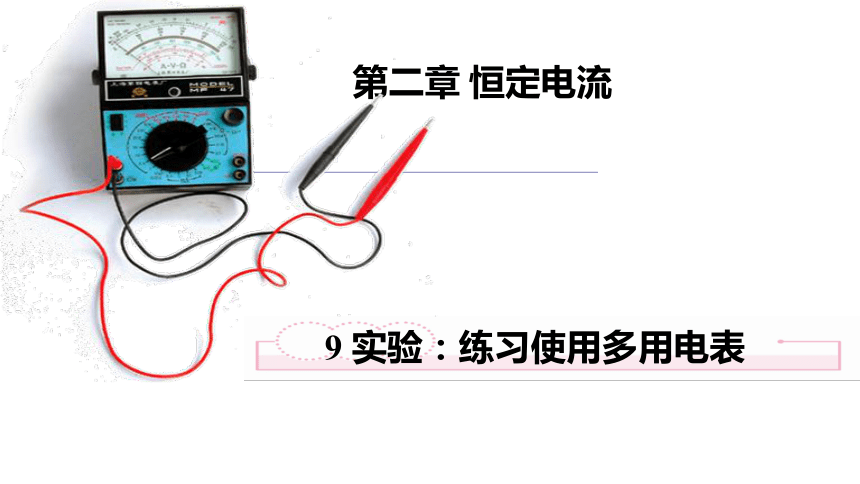

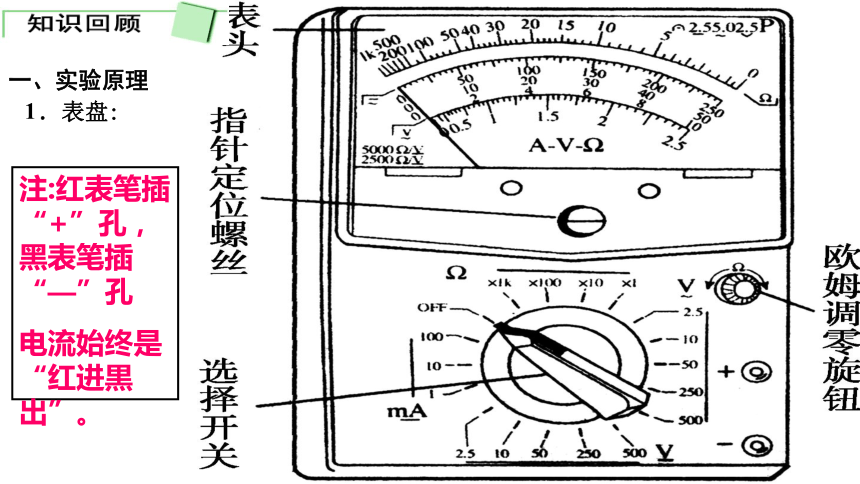

课件15张PPT。第二章 恒定电流 9 实验：练习使用多用电表一、实验原理 注:红表笔插“+”孔，黑表笔插“—”孔

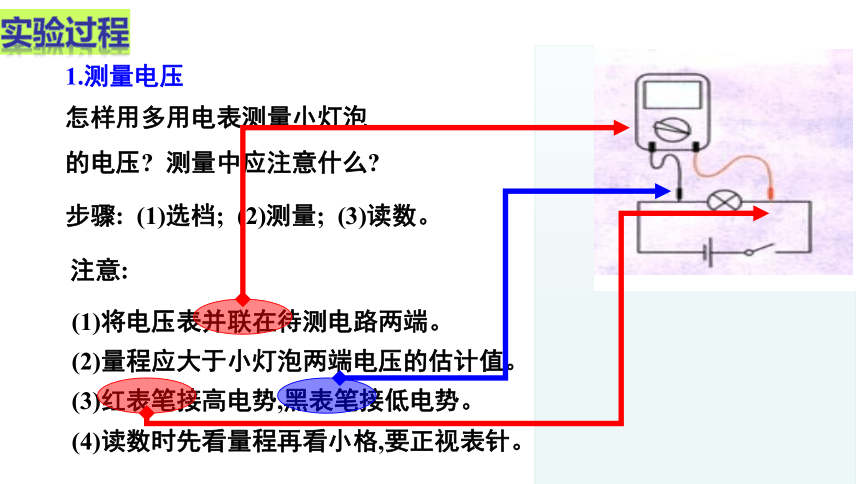

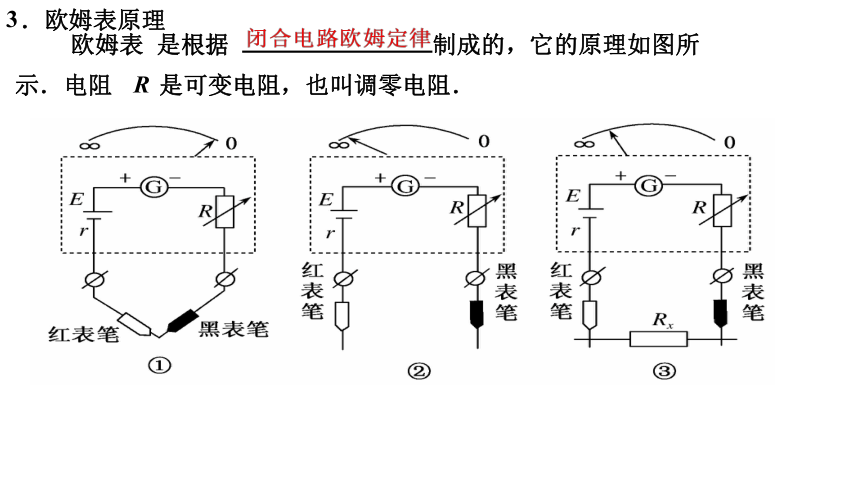

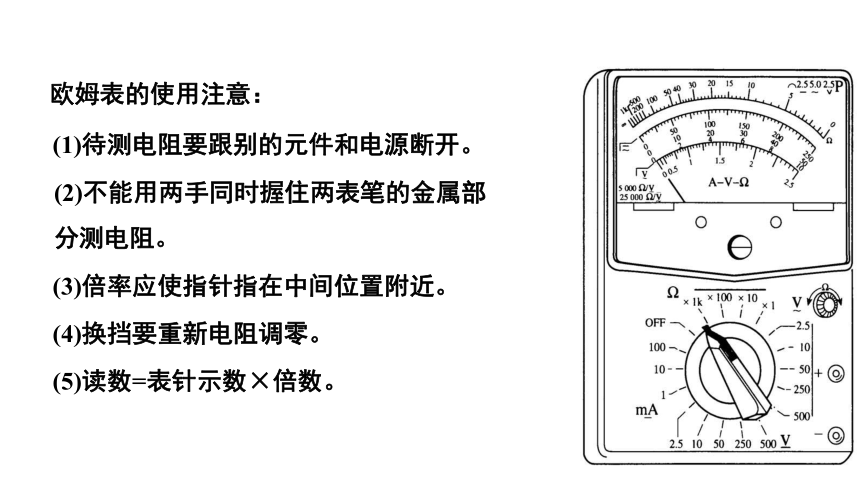

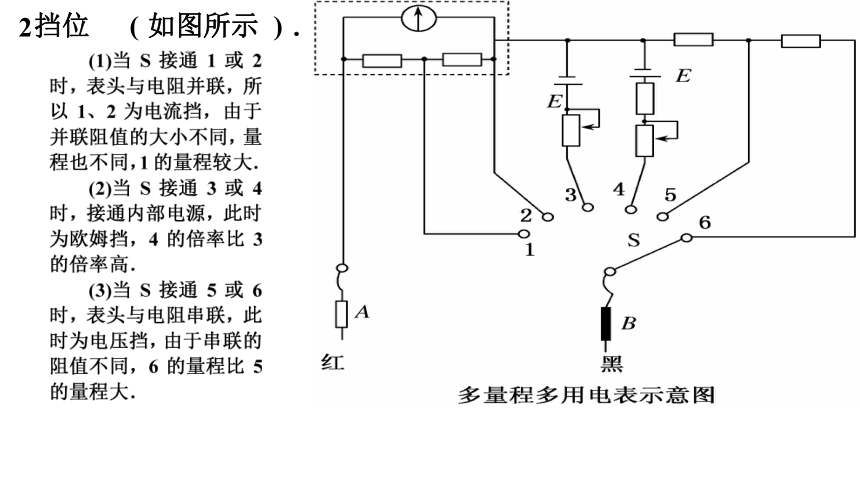

电流始终是“红进?觥薄?2 挡位(如图所示 ) ． 欧姆表是根据 制成的，它的原理如图所示．电阻R是可变电阻，也叫调零电阻． (1)待测电阻要跟别的元件和电源断开。(3)倍率应使指针指在中间位置附近。欧姆表的使用注意：Rx(4)换挡要重新电阻调零。(5)读数=表针示数×倍数。zxxkw(2)不能用两手同时握住两表笔的金属部分测电阻。(3)红表笔接高电势,黑表笔接低电势。(4)读数时先看量程再看小格,要正视表针。1.测量电压步骤: (1)选档; (2)测量; (3)读数。注意:(2)量程应大于小灯泡两端电压的估计值。(1)将电压表并联在待测电路两端。zxxkw怎样用多用电表测量小灯泡的电压? 测量中应注意什么?实验过程2.测量电流

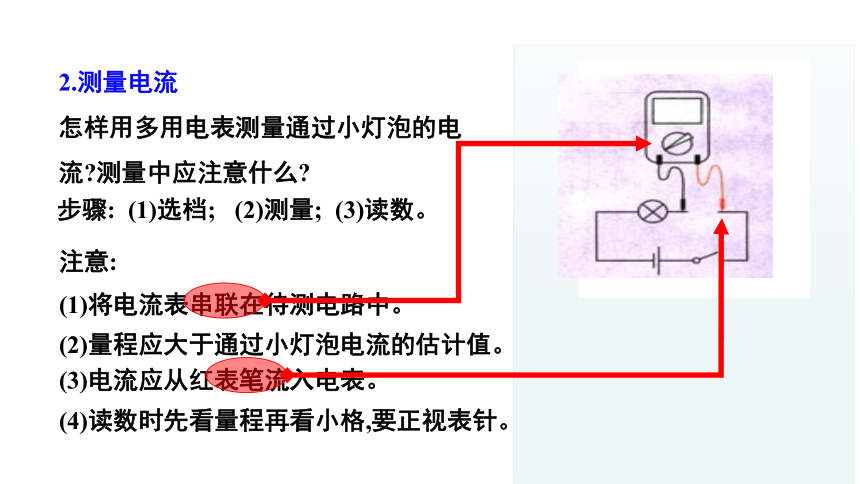

怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?(1)将电流表串联在待测电路中。 注意:(2)量程应大于通过小灯泡电流的估计值。(3)电流应从红表笔流入电表。(4)读数时先看量程再看小格,要正视表针。步骤: (1)选档; (2)测量; (3)读数。①机械调0(左侧0):用螺丝刀进行机械调0(左侧0)。
②选挡:测电阻时选择合适的倍率。以使指针指在中央刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率。3.测量定值电阻：怎样用多用电表测量定值电阻? 测量中应注意什么?③电阻调0(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度)。④测量:将红黑表笔接被测电阻两端进行测量。
⑤读数:将指针示数乘以倍率得测量值
⑥将选择开关调至 off 档或交流电压最高档位置。电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入。(2)二极管的单向导电性 4.测量二极管的正反向电阻：怎样用多用电表测量二极管的正反向电阻?测量中应注意什么?(1)欧姆表中电流的方向二极管的导电特点:
电流从正极流入时电阻较小;
电流从负极流入时电阻较大。①机械调0(左侧0)；
②选挡:将选择开关旋至低倍率的 欧姆挡(例如“×10Ω挡)；
③电阻调0(右侧0)；
④测量:将黑表笔接触二极管正极,红表笔接触二极管负极；
⑤读数:将指针示数乘以倍率得测量值。 zxxkw(4)测量二极管的反向电阻①机械调0(左侧0)；
②选挡:将选择开关旋至高倍率的 欧姆挡(例如“×100Ω挡)；
③再次电阻调0(右侧0)；
④测量:将黑表笔接触二极管负极,红表笔接触二极管正极；
⑤读数:将指针示数乘以倍率得测量值。 答案　B
