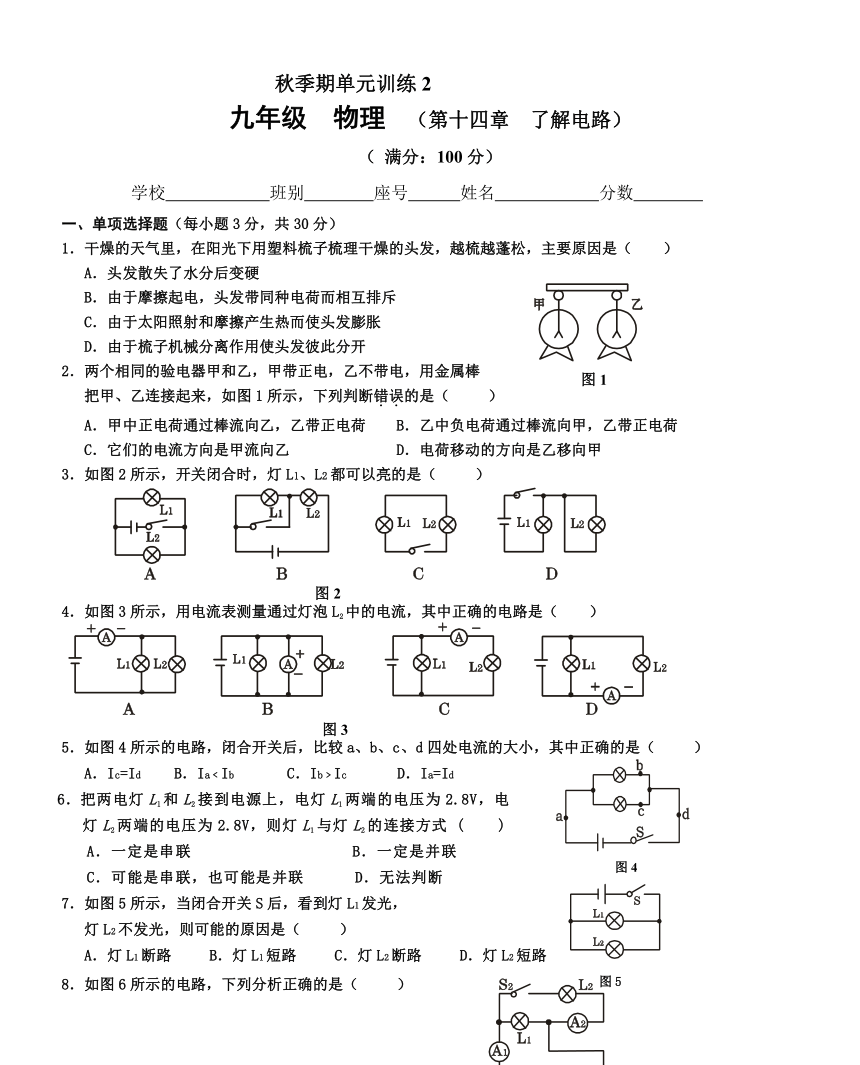

广西贵港市桂平市罗播一中2017年秋季期物理单元测试二九年级（第十四章）

　　　　　　　　　秋季期单元训练2
九年级
物理
（第十四章　了解电路）
（
满分：100分）
学校　　　　　　班别　　　　座号　　　姓名　　　　　　分数　　　　
一、单项选择题（每小题3分，共30分）
1．干燥的天气里，在阳光下用塑料梳子梳理干燥的头发，越梳越蓬松，主要原因是（ ）
A．头发散失了水分后变硬
B．由于摩擦起电，头发带同种电荷而相互排斥
C．由于太阳照射和摩擦产生热而使头发膨胀
D．由于梳子机械分离作用使头发彼此分开
2．两个相同的验电器甲和乙，甲带正电，乙不带电，用金属棒
把甲、乙连接起来，如图1所示，下列判断错误的是（
）
A．甲中正电荷通过棒流向乙，乙带正电荷
B．乙中负电荷通过棒流向甲，乙带正电荷
C．它们的电流方向是甲流向乙
D．电荷移动的方向是乙移向甲
3．如图2所示，开关闭合时，灯L1、L2都可以亮的是（
）
4．如图3所示，用电流表测量通过灯泡L2中的电流，其中正确的电路是（
）
5．如图4所示的电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（
）
A．Ic=Id
B．Ia﹤Ib
C．Ib﹥Ic
D．Ia=Id
6．把两电灯Ll和L2接到电源上，电灯L1两端的电压为2.8V，电
灯L2两端的电压为2.8V，则灯L1与灯L2的连接方式
(
)
A．一定是串联
B．一定是并联
C．可能是串联，也可能是并联
D．无法判断
7．如图5所示，当闭合开关S后，看到灯L1发光，
灯L2不发光，则可能的原因是（
）
A．灯L1断路
B．灯L1短路
C．灯L2断路
D．灯L2短路

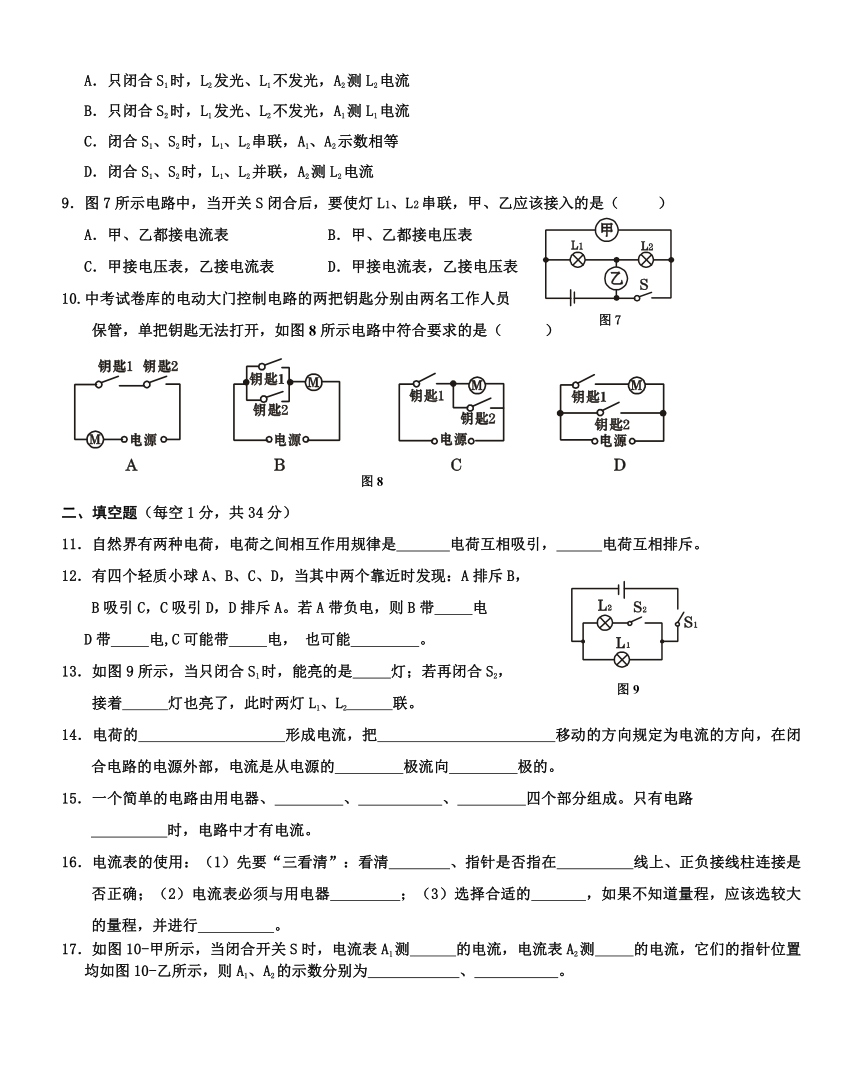

8．如图6所示的电路，下列分析正确的是（
）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2串联，A1、A2示数相等
D．闭合S1、S2时，L1、L2并联，A2测L2电流
9．图7所示电路中，当开关S闭合后，要使灯L1、L2串联，甲、乙应该接入的是（
）
A．甲、乙都接电流表
B．甲、乙都接电压表
C．甲接电压表，乙接电流表
D．甲接电流表，乙接电压表
10.中考试卷库的电动大门控制电路的两把钥匙分别由两名工作人员
保管，单把钥匙无法打开，如图8所示电路中符合要求的是（
）
二、填空题（每空1分，共34分）
11．自然界有两种电荷，电荷之间相互作用规律是
电荷互相吸引，
电荷互相排斥。
12．有四个轻质小球A、B、C、D，当其中两个靠近时发现：A排斥B，
B吸引C，C吸引D，D排斥A。若A带负电，则B带
电
D带
电,C可能带
电，
也可能
。
13．如图9所示，当只闭合S1时，能亮的是
灯；若再闭合S2，
接着
灯也亮了，此时两灯L1、L2
联。
14．电荷的

形成电流，把

移动的方向规定为电流的方向，在闭合电路的电源外部，电流是从电源的
极流向
极的。
15．一个简单的电路由用电器、
、
、
四个部分组成。只有电路
时，电路中才有电流。
16．电流表的使用：（1）先要“三看清”：看清
、指针是否指在
线上、正负接线柱连接是否正确；（2）电流表必须与用电器
；（3）选择合适的
，如果不知道量程，应该选较大的量程，并进行
。
17．如图10-甲所示，当闭合开关S时，电流表A1测
的电流，电流表A2测
的电流，它们的指针位置均如图10-乙所示，则A1、A2的示数分别为
、
。
18．如图11所示，只闭合开关S2，灯L1、L2组成
联电路，电压表测的是
的两端电压，电流表测的是通过
的电流；闭合开关S1和S3时，灯L1、L2组成
联电路，电压表测的是
的两端电压，电流表测的是通过
的电流；
绝对不能同时闭合开关
，因为这样会
。
三、作图与实验探究题（每图3分，每空1分，共36分）
19．根据图12实物图，在框内画出对应的电路图。
20．如图13所示的器材，要求：两只灯泡串联，用电压表测L2两端的电压。请在左边空白处画出电路图，并按电路图将图中的实物连接起来。
21．图14中给出了几种元件，要求：开关控制整个电路，L1、L2并联，电流表测量通过L1电流。用笔画线代替导线连接电路；在右边空白处画出对应的电路图。
测量位置
电流/A
a
0.3
b
c
22．在“研究串联电路电流规律”的实验中，电路如图15所示：
（1）在实验中，除了电源、两个灯泡、开关、导线，还需要
。
（2）连接电路时，开关应
，原因是
。
（3）电流表应
联在电路中。
（4）请在如图16所示表盘上画出a点的电流。
（5）右上表中的实验数据记录不完整，请你补充完整。
（6）换用不同的小灯泡多次实验，可得出结论：在串联电路中，_____________________。
（7）如图17所示，是某三位同学在做实验时的情形：闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图7甲、乙、丙所示的三种情况。
请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲图的问题：_____________；
乙图的问题：___________；丙图的问题：__________________。
23．小明想考考小红对串联电路电压规律的掌握情况，他用实验仪器连成如图18所示的电路，并请小红回答如下问题：
（1）观察图18，电压表测
的两端电压。
（2）若电压表的示数如图19-甲所示，则L2两端的电压为
V；若电源电压为3V，则L1两端的电压为
V。
（3）若把导线从电压表“3”接线柱改接到“15”接线柱上，则指针指在什么位置？请在图19-乙中画出指针位置。通过比较发现：测此电压值应选
的量程比较好，原因是
。
24.如图20所示电路中，开关S闭合后，电压表V1的示数为12
V。如果开关S断开，电压表V1　
　　　的示数为9
V,
电压表V2的示数为4
V,则电源电压为
V，L1两端的电压为
V，
　L2两端的电压为
V，L3两端的电压为
V。
25.如图21所示，闭合开关S，已知电流表A1的读数为0.2
A，电流表A的读数为0.3
A，则通
　过灯L2的电流为
A，如果灯L2发生了短路，电流表
将可能会烧坏。
第十四章
一、1．B
2．A
3．A
4．C
5．D
6．C
7．C
8．D
9．B
10．A
二、11．异种
同种
12．负　　负　　正
不带电
13．L1
L2
并
　14．定向移动
正电荷定向
正
负
15．电源
开关
导线
闭合
　16．（1）量程
零刻
（2）串联
（3）量程
试触
17．干路
L2
1.2A
0.24A
18．串
电源（或
L1和
L2）
L1（或L2）
并
电源（或L1
或L2）
干路
S2和S3
短路
三、19-21见下图
22．（1）电流表
（2）断开
保护电路
串
（4）见右上图
（5）0.3
0.3
（6）各处的电流都相等
电流表正负接线柱接反了　电流表量程选择太大了
　　　　电流表量程选择太小了
23．（1）L2
（2）1
2
（3）指针位置如右图
0～3V
指针偏转的角度较大，使读数较准确
24.　12　3　　1　　8　　
25.　　0.1　　　A　　
图1
图2
图2
图3
图4
图5
图6
图7
图8
图9
图11
图10
S
L1
L2
图13
图12
图14
图15
图16
图17
图18
图19
L1
V2
S
图20
V1
L2
L3
L1
图21
A1
L2
A
S
20题
19题
21题
22题（4）
23题（3）
