2017-2018学年人教版选修3-1 1.6 电势差和电场强度的关系 课件（21张）

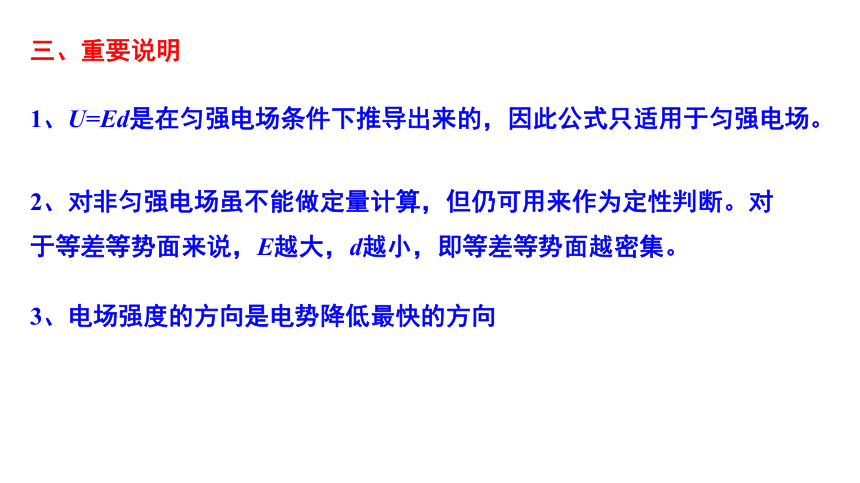

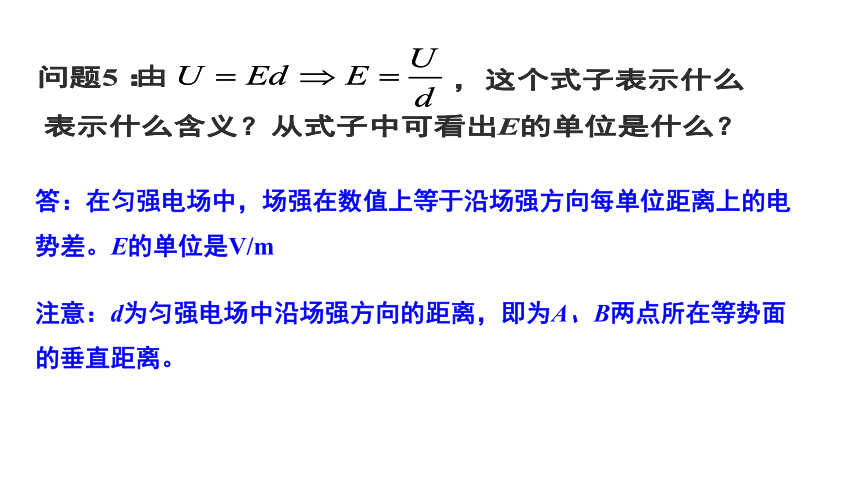

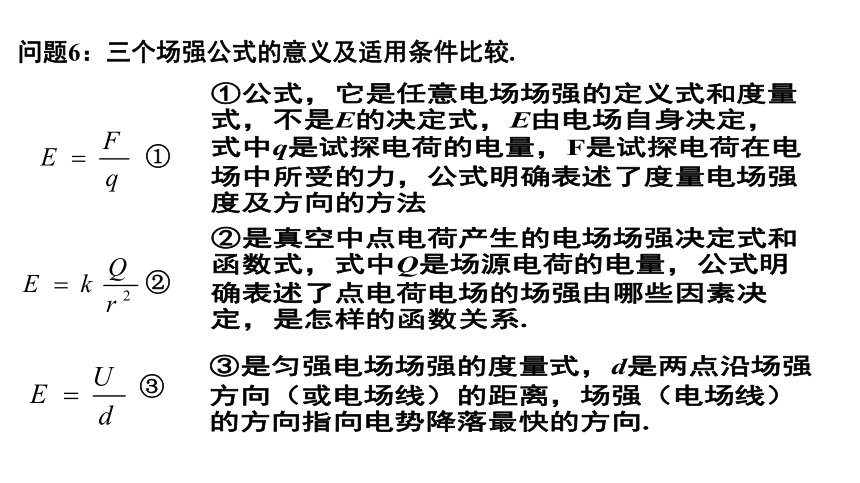

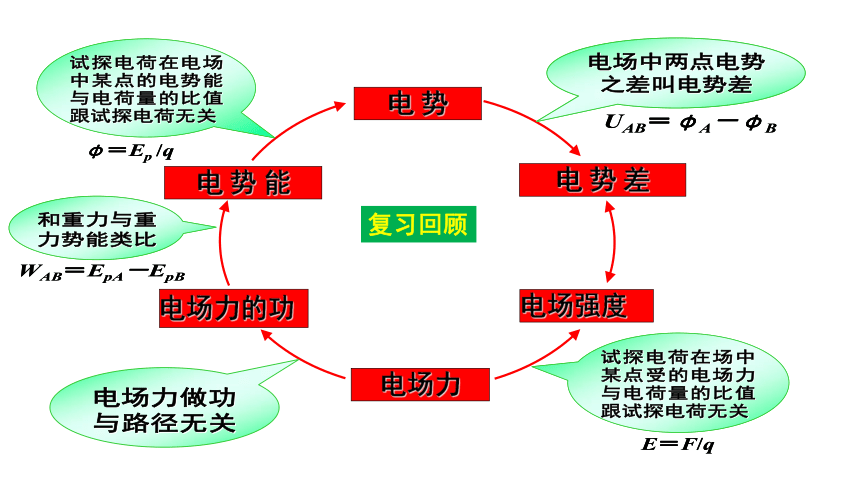

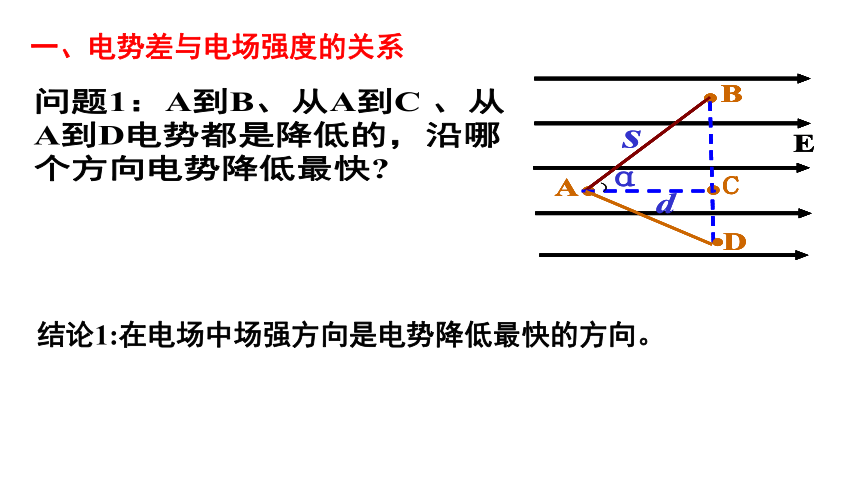

课件21张PPT。第一章 静电场第六节 电势差与电场强度的关系电场力电场强度电 势 差电 势电 势 能电场力的功复习回顾等势面电场的两大性质： 电场电场线复习回顾一、电势差与电场强度的关系 结论1:在电场中场强方向是电势降低最快的方向。三、重要说明 1、U=Ed是在匀强电场条件下推导出来的，因此公式只适用于匀强电场。2、对非匀强电场虽不能做定量计算，但仍可用来作为定性判断。对于等差等势面来说，E越大，d越小，即等差等势面越密集。3、电场强度的方向是电势降低最快的方向答：在匀强电场中，场强在数值上等于沿场强方向每单位距离上的电势差。E的单位是V/m注意：d为匀强电场中沿场强方向的距离，即为A、B两点所在等势面的垂直距离。问题6：三个场强公式的意义及适用条件比较. 例1：如图，在匀强电场中的M、N两点距离为2 cm，两点间的电势差为5 V,M、N连线与场强方向成60°角，则此电场的电场强度多大？ 解：例2、a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在平面平行．已知a点的电势为20 V，b点的电势为24 V，d点的电势为4 V，如右图所示．由此可知c点的电势为(　　)
A．4 V　　　 B．8 V
C．12 V D．24 V因此Uab＝Udc，c点电势为8 V，B正确．在匀强电场中，由于U＝Ed，所以任意一簇平行线上等距离的两点的电势差相等知识链接B例3、下列关于匀强电场中场强和电势差的关系，正确的说法是(　　)
A．在相同距离上的两点，电势差大的其场强也必定大
B．场强在数值上等于每单位距离上的电势降落
C．沿着电场线方向，任何相同距离上的电势降落必定相同
D．电势降落的方向必定是场强方向C思路点拨AC电势相等，处在同一个等势面上若为匀强电场，则AC连线为等势面，电场线垂直AC，电子从A到D电势能增加，电场力做负功，电场线由B指向D，A正确若O点为点电荷，由于电子由A到D，远离点电荷而且电势能增加，所以O点只能是正的点电荷，C正确若O点为点电荷AC9当堂训练dd由图可知EA>EB>EC由公式U＝Ed可以粗略判断UAB＞UBC所以φB小于35VC 2.图中A．B、C三点都在匀强电场中，已知AC⊥BC，∠ABC=60°，BC=20cm．把一个电量q=10－5C的正电荷从A移到B，电场力做功为零；从B移到C，电场力做功为－1.73×10－3J，则该匀强电场的场强大小和方向是 （ ）
A．865V／m，垂直AC向左
B．865V／m，垂直 AC向右
C．1000V／m，垂直 AB斜向上
D．1000V／m，垂直 AB斜向下 D 当堂训练
