2017-2018学年人教版选修3-1 第2章 第4节 串联电路和并联电路 课件（22张）

课件22张PPT。第2章第4节 串联电路和并联电路★重难点一：对串、并联电路的理解★ 一、　串联电路特点及性质
1．特点
(1)电流特点：串联电路中各处的电流相等，即I＝I1＝I2＝I3＝…＝In.
(2)电压特点：串联电路的总电压等于各部分电压之和，即U＝U1＋U2＋U3＋…＋Un.

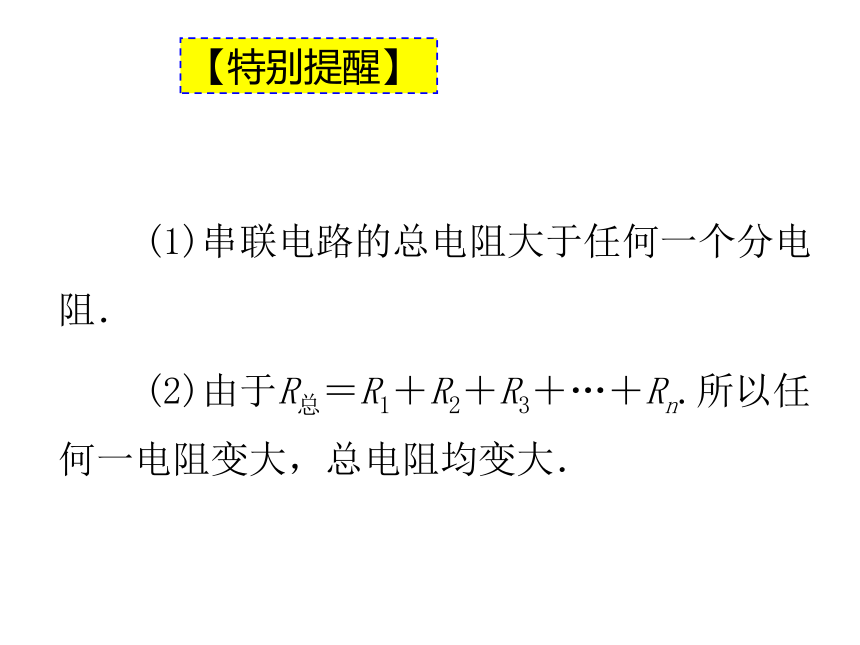

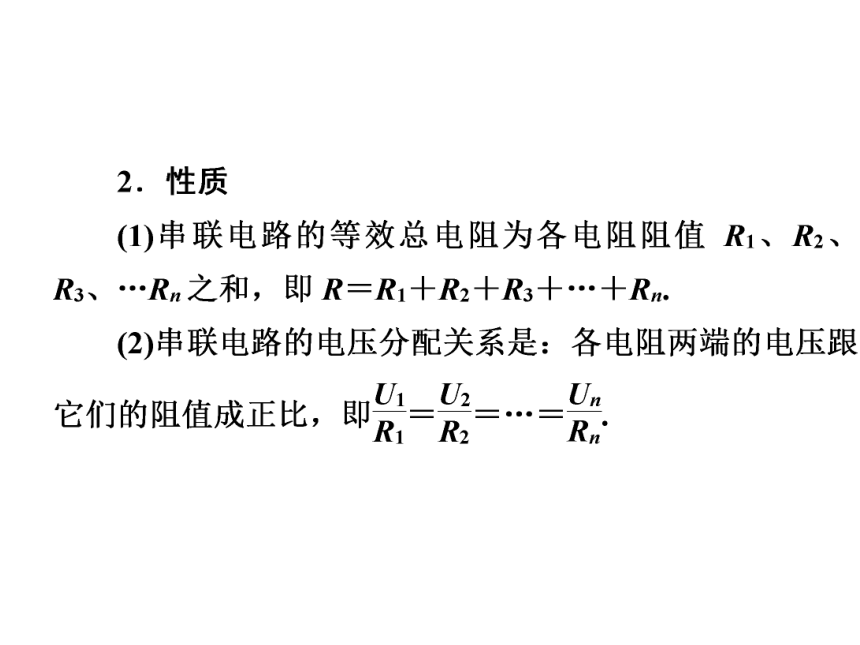

(1)串联电路的总电阻大于任何一个分电阻．

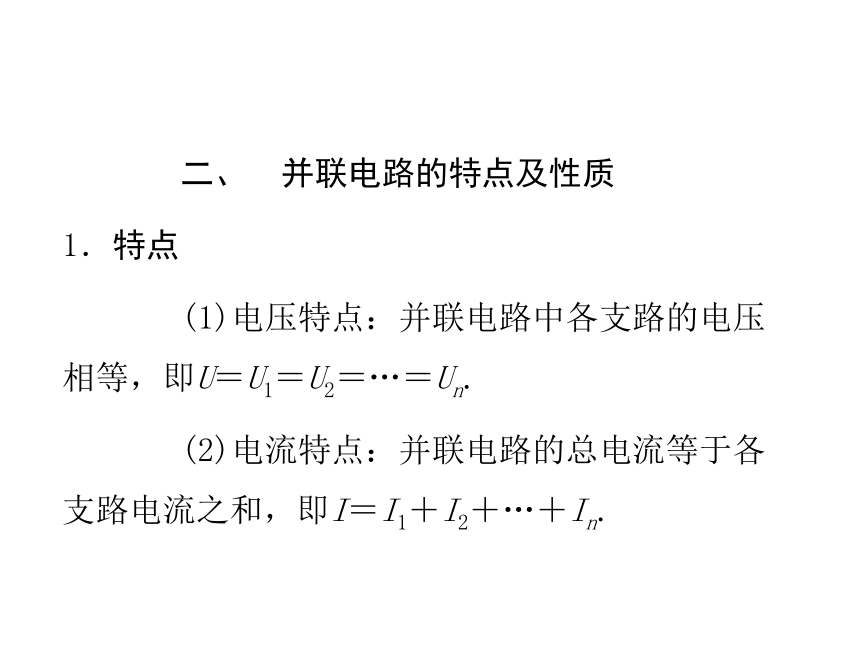

(2)由于R总＝R1＋R2＋R3＋…＋Rn.所以任何一电阻变大，总电阻均变大．【特别提醒】 二、　并联电路的特点及性质
1．特点
(1)电压特点：并联电路中各支路的电压相等，即U＝U1＝U2＝…＝Un.

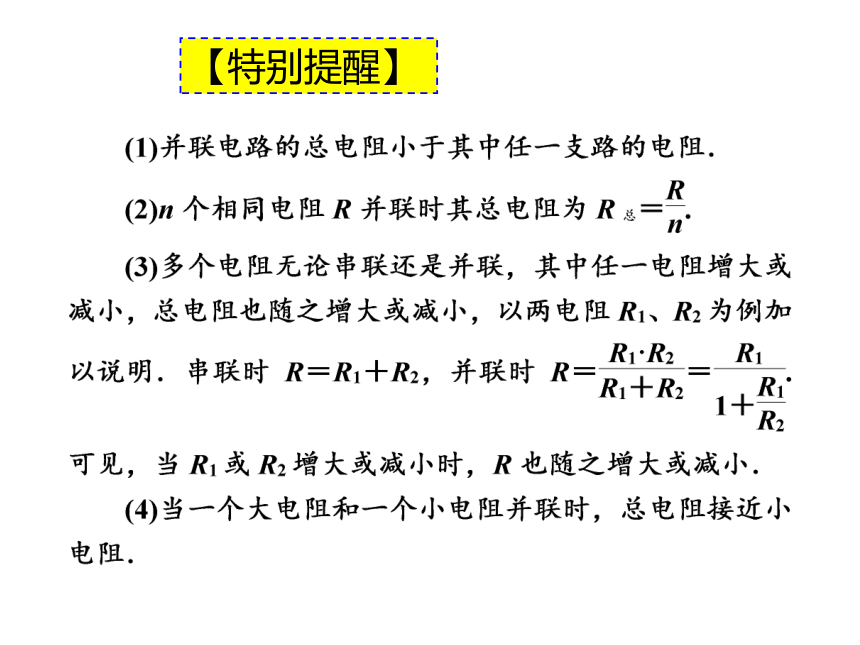

(2)电流特点：并联电路的总电流等于各支路电流之和，即I＝I1＋I2＋…＋In.【特别提醒】三、对串、并联电路的理解

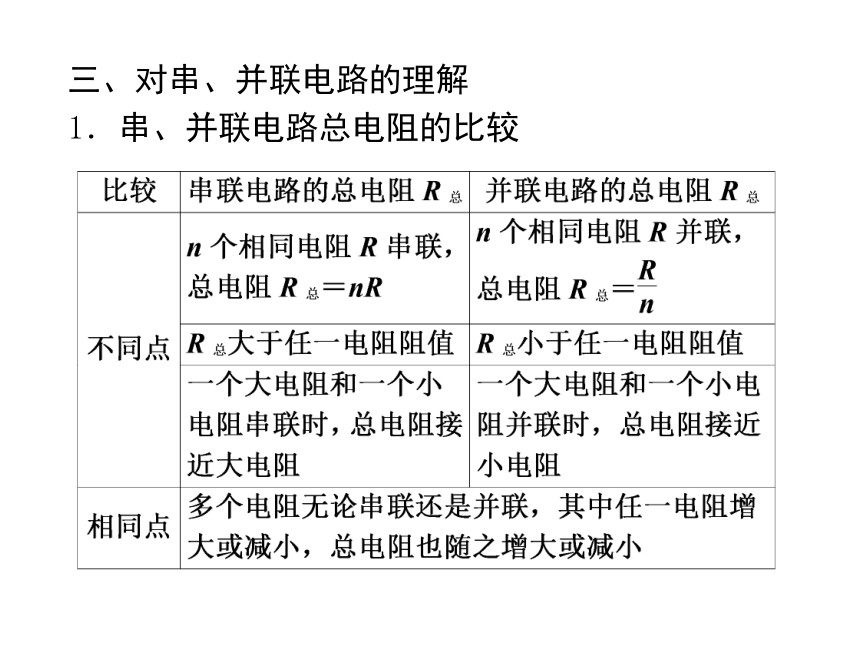

1．串、并联电路总电阻的比较【答案】D★重难点二：电压表和电流表★ 电压表和电流表
1．小量程的电流表G(表头)
(1)工作原理：通电后，线圈在磁场力的作用下带动指针偏转，指针的偏角与通过电流表的电流成正比． (2)表头的三个主要参数
①内阻Rg：小量程电流表G的电阻．
②满偏电流Ig：小量程电流表G指针偏转到最大刻度时的电流．
③满偏电压Ug：小量程电流表G通过满偏电流时，加在它两端的电压．
满偏电流Ig、内阻Rg、满偏电压Ug三者的关系：据部分电路欧姆定律可知：Ug＝IgRg.
灵敏电流计的满偏电流Ig、满偏电压Ug一般比较小，若通过电流计的电流大于Ig，电流表很容易烧杯．2．表头G改装成电压表
(1)原理
根据欧姆定律将电流表的示数换算成电压值，可直接用于测电压，只是量程Ug很小．如果给小量程电流表串联一个分压电阻，就可以用来测量较大的电压．因此，电压表就是一个串联了分压电阻的电流表，如图所示． 3．表头G改装成电流表
(1)原理
给小量程电流表并联一个分流电阻，就可以用来测量较大的电流，即扩大了电流表的量程，如图所示．
(1)无论表头G改装成电压表还是电流表，它的三个特征量Ug、Ig、Rg是不变的，即通过表头的最大电流Ig并不改变．
(2)改装后电压表的量程指小量程电流表表头满偏时对应的R与表头串联电路的总电压，改装后电流表的量程指小量程电流表表头满偏时对应的R与表头并联电路的总电流．【特别提醒】【典型例题】一个量程为15Ｖ的电压表，串联一个R1=3kΩ的电阻后，测量某电路两端的电压时，电压表示数为12V，若已知该电路两端的实际电压为15V，试求：
（1）该电压表的内阻RV；
（2）将该电压表改装成量程为0 ~ 90V的电压表，应串联电阻的阻值R2。【答案】（1）12KΩ（2）R2=60kΩ
