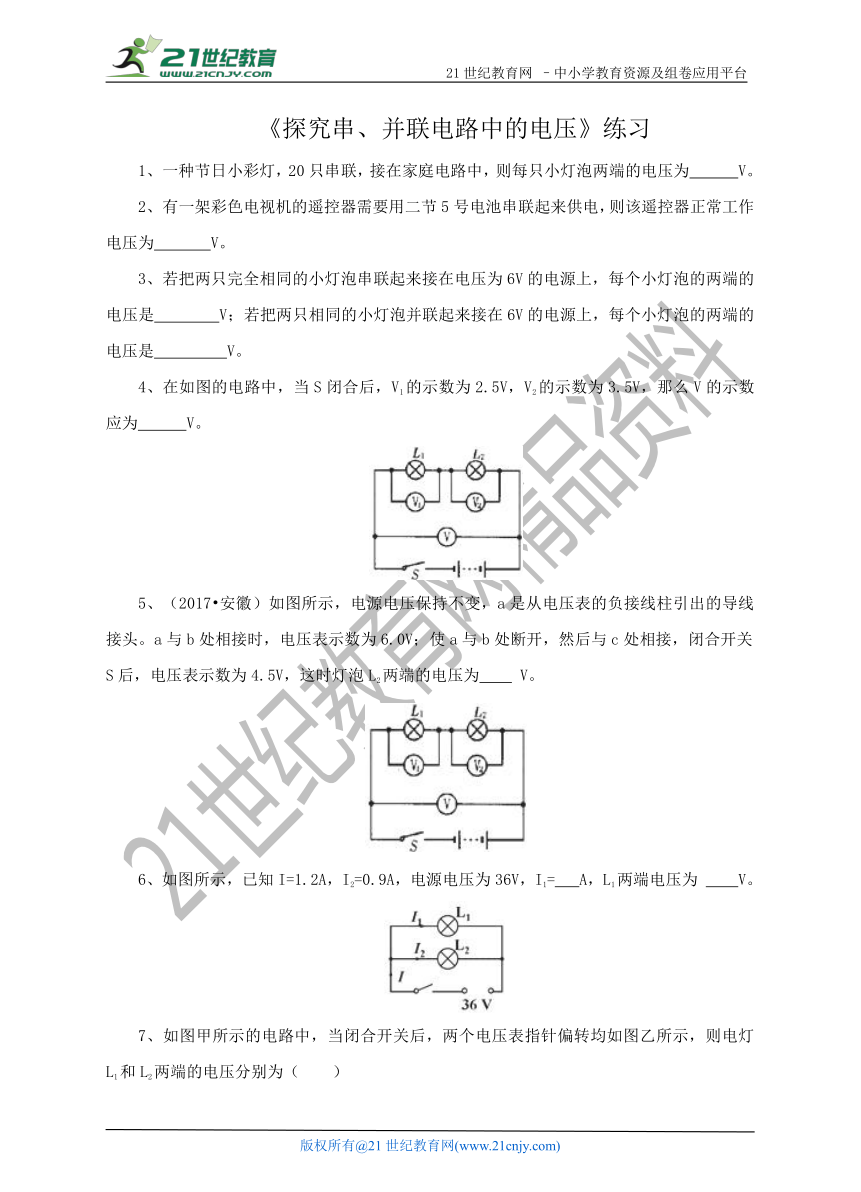

《探究串、并联电路中的电压》练习
一种节日小彩灯，20只串联，接在家庭电路中，则每只小灯泡两端的电压为 V。
有一架彩色电视机的遥控器需要用二节5号电池串联起来供电，则该遥控器正常工作电压为 V。
若把两只完全相同的小灯泡串联起来接在电压 ( http: / / www.21cnjy.com )为6V的电源上，每个小灯泡的两端的电压是 V；若把两只相同的小灯泡并联起来接在6V的电源上，每个小灯泡的两端的电压是 V。2·1·c·n·j·y
4、在如图的电路中，当S闭合后，V1的示数为2.5V，V2的示数为3.5V，那么V的示数应为 V。2-1-c-n-j-y
( http: / / www.21cnjy.com )
5、（2017 安徽）如图所示，电源电压保 ( http: / / www.21cnjy.com )持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5V，这时灯泡L2两端的电压为 V。21*cnjy*com
( http: / / www.21cnjy.com )
6、如图所示，已知I=1.2A，I2=0.9A，电源电压为36V，I1= A，L1两端电压为 V。
( http: / / www.21cnjy.com )

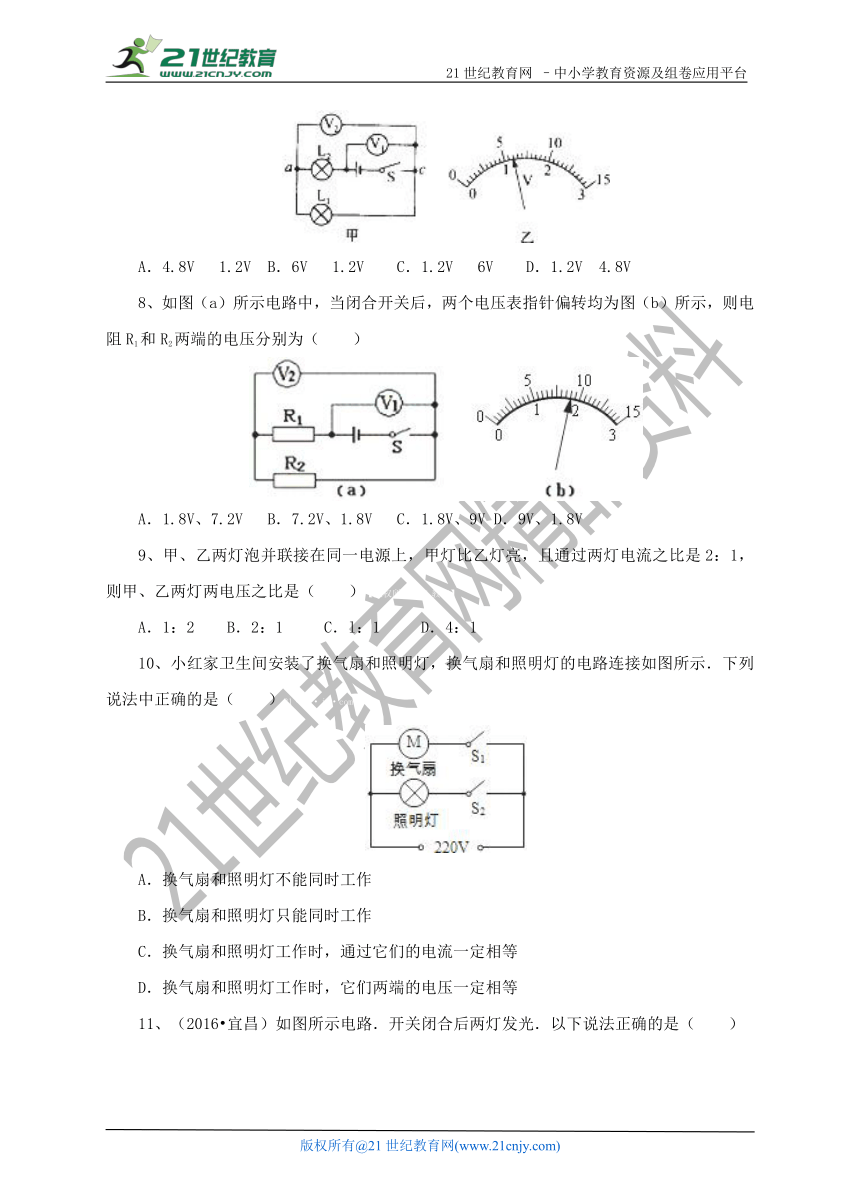

7、如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（　　）【来源：21cnj*y.co*m】
( http: / / www.21cnjy.com )
A．4.8V 1.2V B．6V 1.2V C．1.2V 6V D．1.2V 4.8V
8、如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）【出处：21教育名师】
( http: / / www.21cnjy.com )
A．1.8V、7.2V B．7.2V、1.8V C．1.8V、9V D．9V、1.8V
9、甲、乙两灯泡并联接在同一电源上，甲灯比乙灯亮，且通过两灯电流之比是2：1，则甲、乙两灯两电压之比是（　　）【版权所有：21教育】
A．1：2 B．2：1 C．l：1 D．4：1
10、小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示．下列说法中正确的是（　　）21·cn·jy·com
( http: / / www.21cnjy.com )
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等

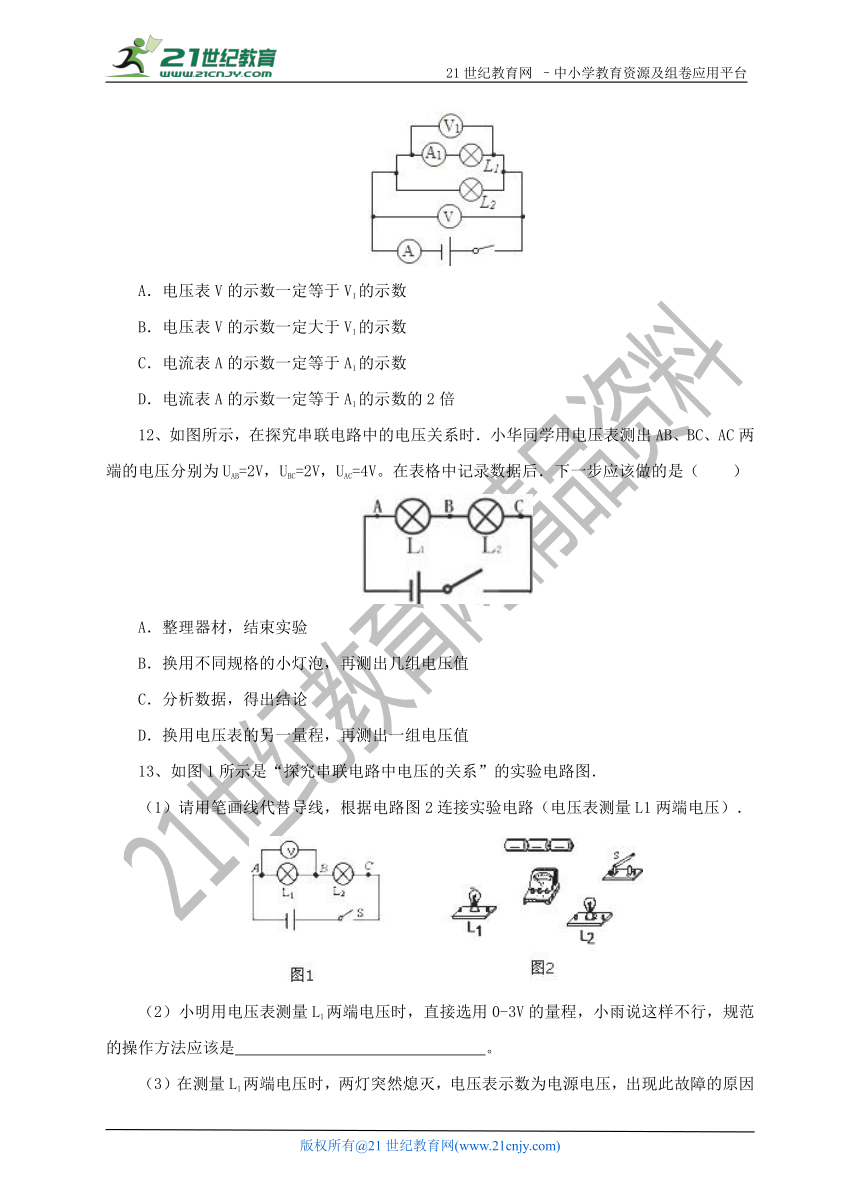

11、（2016 宜昌）如图所示电路．开关闭合后两灯发光．以下说法正确的是（　　）
( http: / / www.21cnjy.com )
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍
12、如图所示，在探究串联电路中的电压关系 ( http: / / www.21cnjy.com )时．小华同学用电压表测出AB、BC、AC两端的电压分别为UAB=2V，UBC=2V，UAC=4V。在表格中记录数据后．下一步应该做的是（　　）
( http: / / www.21cnjy.com )
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电压值
C．分析数据，得出结论
D．换用电压表的另一量程，再测出一组电压值
13、如图1所示是“探究串联电路中电压的关系”的实验电路图．
（1）请用笔画线代替导线，根据电路图2连接实验电路（电压表测量L1两端电压）．
( http: / / www.21cnjy.com )
（2）小明用电压表测量L1 ( http: / / www.21cnjy.com )两端电压时，直接选用0-3V的量程，小雨说这样不行，规范的操作方法应该是 。21教育网
（3）在测量L1两端电压时，两灯突然熄灭，电压表示数为电源电压，出现此故障的原因可能是 。www.21-cn-jy.com
（4）测出L1两端的电压后；再测L2两 ( http: / / www.21cnjy.com )端的电压时，小雨同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．瑞瑞同学用上面的方法能否测出L2两端的电压？ 为什么？ 。
答案与解析
1、11
2、3
3、3；6
4、6
( http: / / www.21cnjy.com )5、1.5
【解析】a接b时，电压表测量的是电 ( http: / / www.21cnjy.com )源电压为：U=6V，a接c时，电压表测量灯L1两端电压为：U1=4.5V， 据串联电路中电压的规律可知，灯L2两端电压为：U2=U-U1=6V-4.5V=1.5V。
6、0.3；36
【解析】由电路图可知，L1与L2并联，并联电路中各支路两端的电压等于电源电压，
所以，灯L1两端的电压为36V；并联电路中，干路电流等于各支路电流之和，
所以流经灯L1的电流：I1=I-I2=1.2A-0.9A=0.3A。
7、D
【解析】（1）由图可知：两灯串联，电压表V1测电源电压，电压表V2测L1两端的电压；
（2）因串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；
则电压表V1的量程是0～15V，分度值为0.5V，示数UV1=6V；
电压表V2的量程是0～3V，分度值为0.1V，示数UV2=1.2V；
（3）电压表V2测L1两端的电压，所以L1两端的电压U1=UV2=1.2V；
由于L1、L2串联，电压表V1测电源电压，由串联电路的特点可知：L2两端的电压U2=UV1-UV2=6V-1.2V=4.8V，故选D。21世纪教育网版权所有
8、B
9、C
【解析】因为甲、乙两灯泡并联接在同一电源上，并且并联电路两端电压相等，故选C。
10、D
【解析】两电器并联并且都有单独开关 ( http: / / www.21cnjy.com )控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；由于两电器功率不同，则电流不一定相同，故C错误；
由并联电路的特点可知工作时两端的电压一定相等，故D正确。
11、A
【解析】（1）由图可知，两灯泡并联，电流表A ( http: / / www.21cnjy.com )1测量支路L1的电流，电流表A测量干路上的电流，电压表V测量电源电压，电压表V1测量灯泡L1两端电压，故A正确；
（2）由于并联电路各支路电压等于电源电压，故电压表V的示数一定等于V1的示数；
由于并联电路中干路上的电流 ( http: / / www.21cnjy.com )等于各支路电流之和，所以电流表A的示数一定大于A1的示数，由于不知道两灯的规格，所以不能确定电流表A的示数一定等于A1的示数的2倍，故BCD错误，故选A。【来源：21·世纪·教育·网】
12、B
( http: / / www.21cnjy.com )13、（1）见图；（2）先用0～15V量程试触，若读数小于3V，再改用0～3V量程；（3）L1断路；（4）不能；电压表正负接线柱接反21·世纪*教育网
【解析】（1）两灯泡、开关、电源组成串联电路，电压表并联在灯泡L1两端，电路图如图所示；
( http: / / www.21cnjy.com )
（2）电流表和电压表在使 ( http: / / www.21cnjy.com )用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用0～15V的量程试触，如果示数小于3V，再改用0～3V量程测量；
（3）两灯突然熄灭，说明电路发生断路，此时电压表的示数为电源电压，说明电压表连接在电源的两端，故是L1断路；21cnjy.com
（4）由题意可知，电压表正负接线柱接反了，闭合开关后电表指针将反向偏转，不能测出电压，小聪的方法是错误的。www-2-1-cnjy-com
( http: / / www.21cnjy.com )
