14.5 测量电压 同步练习 课件

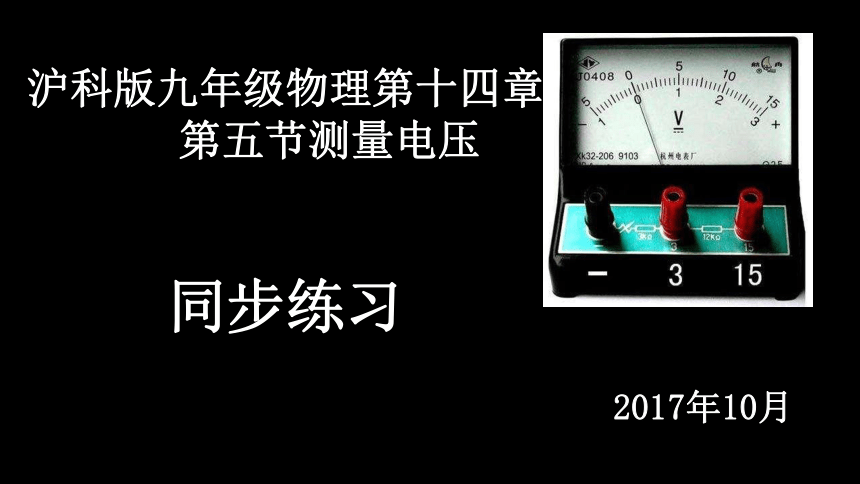

课件25张PPT。沪科版九年级物理第十四章

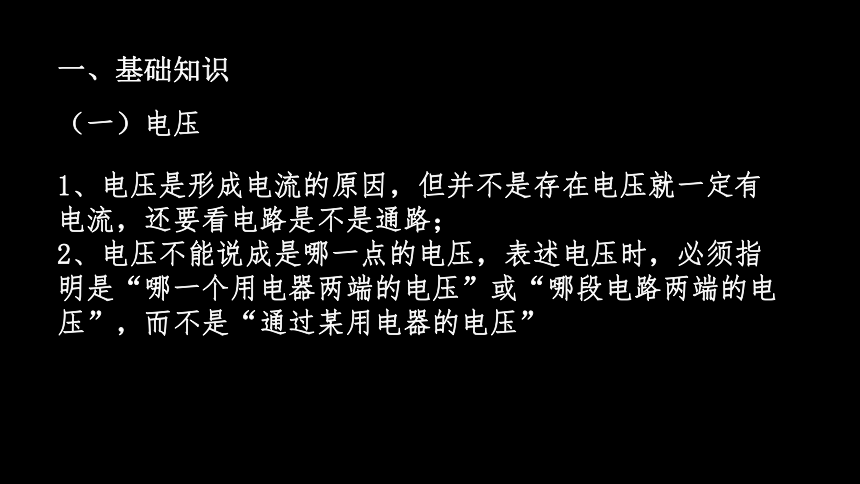

第五节测量电压同步练习2017年10月一、基础知识1、电压是形成电流的原因，但并不是存在电压就一定有电流，还要看电路是不是通路；

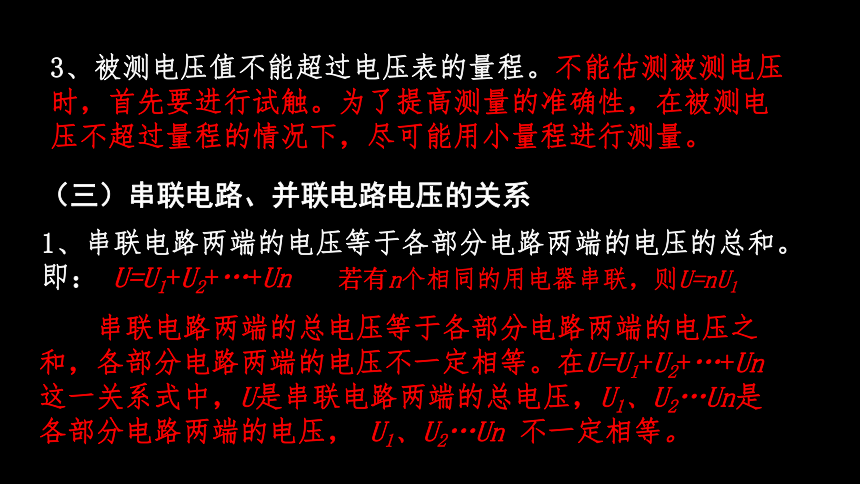

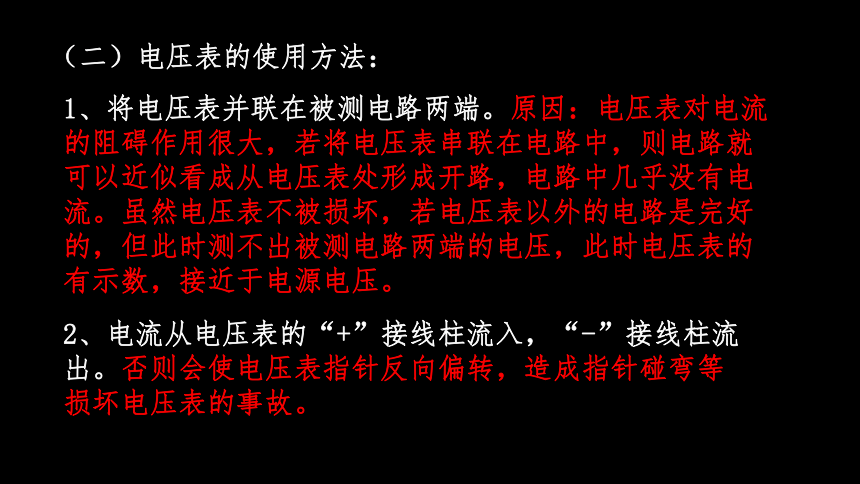

2、电压不能说成是哪一点的电压，表述电压时，必须指明是“哪一个用电器两端的电压”或“哪段电路两端的电压”，而不是“通过某用电器的电压”（一）电压（二）电压表的使用方法：1、将电压表并联在被测电路两端。原因：电压表对电流的阻碍作用很大，若将电压表串联在电路中，则电路就可以近似看成从电压表处形成开路，电路中几乎没有电流。虽然电压表不被损坏，若电压表以外的电路是完好的，但此时测不出被测电路两端的电压，此时电压表的有示数，接近于电源电压。2、电流从电压表的“+”接线柱流入，“-”接线柱流出。否则会使电压表指针反向偏转，造成指针碰弯等损坏电压表的事故。3、被测电压值不能超过电压表的量程。不能估测被测电压时，首先要进行试触。为了提高测量的准确性，在被测电压不超过量程的情况下，尽可能用小量程进行测量。（三）串联电路、并联电路电压的关系1、串联电路两端的电压等于各部分电路两端的电压的总和。

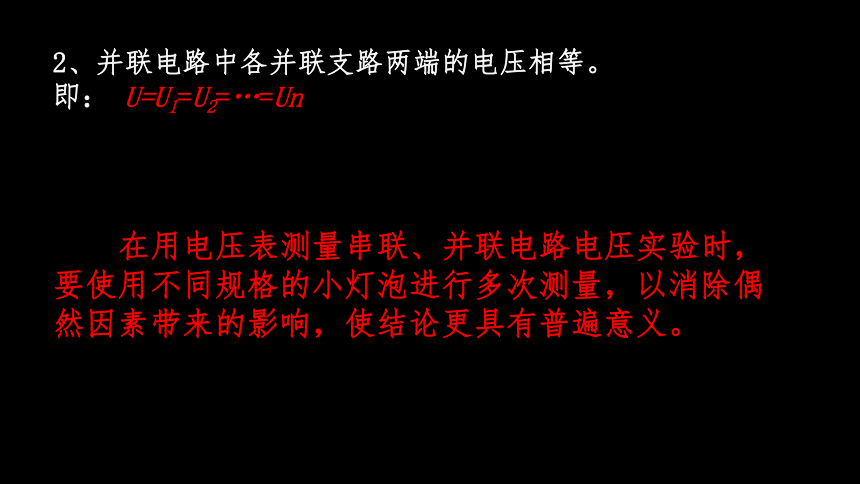

即： U=U1+U2+…+Un 串联电路两端的总电压等于各部分电路两端的电压之和，各部分电路两端的电压不一定相等。在U=U1+U2+…+Un这一关系式中，U是串联电路两端的总电压，U1、U2…Un是各部分电路两端的电压， U1、U2…Un 不一定相等。若有n个相同的用电器串联，则U=nU12、并联电路中各并联支路两端的电压相等。

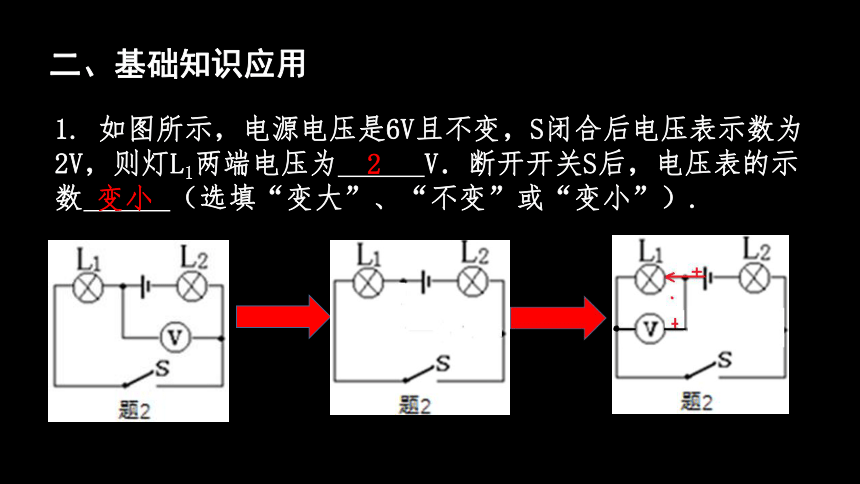

即： U=U1=U2=…=Un 在用电压表测量串联、并联电路电压实验时，要使用不同规格的小灯泡进行多次测量，以消除偶然因素带来的影响，使结论更具有普遍意义。二、基础知识应用1. 如图所示，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为 V．断开开关S后，电压表的示数 （选填“变大”、“不变”或“变小”）.2变小2. 如图所示，电源电压恒定．当开关S1断开、S2闭合时，电压表的示数如甲图所示，当开关S1闭合、S2断开时，电压表的示数如乙图所示，则灯L1、L2两端电压分别为 V、

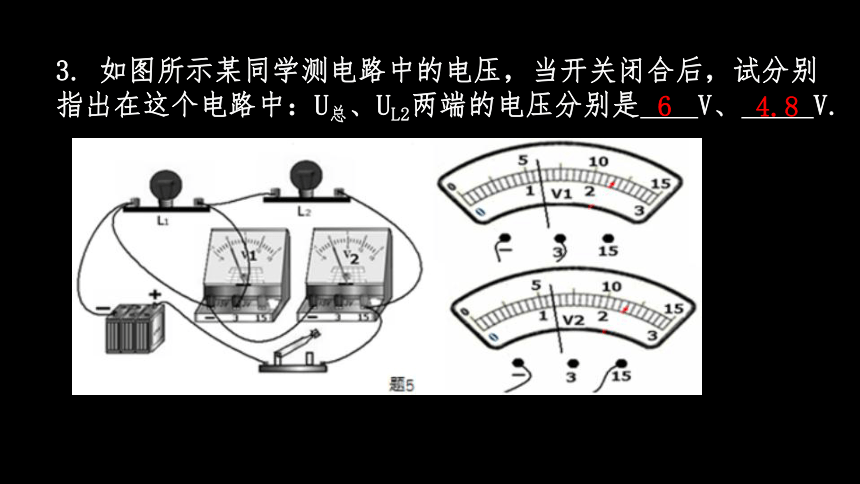

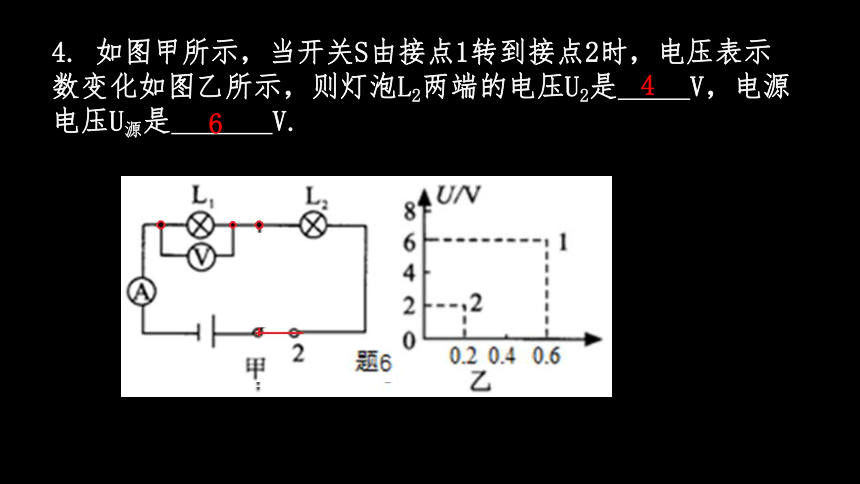

V.35.53. 如图所示某同学测电路中的电压，当开关闭合后，试分别指出在这个电路中：U总、UL2两端的电压分别是 V、 V.64.84. 如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压U2是 V，电源电压U源是 V.
645、小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，则灯L1两端电压为 V.86、如图闭合开关后，两灯均能正常发光，“○”处均可填入电流表或电压表测量电路中的电流或电压．
1）若使L1、L2两灯串联，则甲是 表，乙是电流表，丙是 表
2）若使L1、L2两灯并联，则甲是 表，乙是 表，丙是 表.
电压电流电压电流怎样判断电路中某位置是电流表还是电压表?
可以用去表法,如果这个表没了电路中仍能正常工作,则说明这个表是电压表,电压表在电路中可看作开路；如果去掉这个表后电路中一些用电器会被开路,则说明这个表是电流表,因为电流表在电路中可以做一根导线.7、同学按如图所示的电路把电路元件连接好后，闭合开关，发现灯泡亮，电铃不响，电流表的指针有明显的偏转，他用一只电压表去检验故障所在的位置，发现把电压表接a、b时指针有明显的偏转，接b、c时指针几乎不动，再接cd、ae时，指针仍然不动，那么故障出现在 段，发生该故障的原因是 .分析：先分析电路结构，电路是个简单的串联电路，电流表指针明显偏转，则电路接通，再根据灯泡亮和电铃不响，说明电铃没有工作，根据串联电路的特点，可以判断电铃短路。8、如图a所示电路中，当闭合开关后，两个电压表的指针均为图b所示，则电阻L1和L2两端的电压分别为　 　V和　 　V．1.45.69、如图所示的电路中，当开关闭合后电流表A1测通过
中的电流,若通过L1的电流和通过L2的电流之比是4：3，则电流表A1和A2的示数之比是　 　．干路7：310．小丽进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如表，请帮她写出实验结论：（1）比较上表数据，可以得出结论是： 。（2）若小丽把电流表接入A点，当闭合开关时，发现电流表指针如图所示，出现这种故障的原因是 ．
若断开开关时，发现电流表指针如图所示，则出现这种故障的原因是 ．干路电流等于各支路电流之和正负接线柱接反了实验前指针未调零11.在“探究串联电路电压的特点”活动中．（1）如图所示，连接电路时，至少需要 根导线；实验中应选择规格 （相同/不同）的小灯泡．（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是
（填出一种即可）．（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？
，理由是 ．（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价： ，改进方法是 ．6不同L2开路不能正负接线柱接反了一次实验具有偶然性更换不同规格的灯泡进行多次实验12．根据如图所示电路，当开S闭合后，回答下列问题．（1）电压表Vl测量的是 的电压；电压表V2测量的是 的电压（2）若V1的读数为2V，V2的读数是5V；则L2两瑞的电压是
伏（3）在图中标出两个电压表的正、负接线柱．L1L2513、如图（a）所示电路，V1、V2是两只相同的电压表．当闭合开关后．灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置．则：
（1）求L1和L2两端的电压；
（2）若将L1和L2改接为图（c）所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时通过L2的电流和L2两端的电压．（U1=1.2V；U2=6V）（I2=0.3A；U2=U1=U源=8V）14．在如图所示电路中，电源电压为3V．当闭合开关后，电压表V2的示数是1V．求：（1）电压表V1的示数；??（2）灯L1两端的电压．解：L1、L2串联，电压表V1、V2分别测电源、L2两端的电压。
则：
①电压表V1的示数为3V；
②UL1=U源-UL2
=3V-1V
=2V15、．如图甲所示电路：
（1）若甲、乙两电表都是电压表，当开关S闭合时，甲、乙两表的指针偏转均如图乙所示，则L1和L2两端的电压分别是多少？
（2）现将L1和L2的位置互换，如图丙所示．若甲、乙两电表都是电流表，当开关S断开时，甲、乙两表的指针偏转也均如图乙所示，则通过L1和L2的电流分别是多少？电压表甲、乙分别测量灯L2和电源两端的电压I1=1.92A；
I2=0.48A.16．如图所示电路，电源电压为6V，闭合开关后，电压表V1的示数为3.6V．
（1）试判断电压表V2的读数是多少，并计算出灯L2两端电压．
（2）电路工作一段时间后，两灯突然全部熄灭，电流表示数也变为零．经检查发现是其中的一盏灯断路所造成的，电路其他元件都没有问题．若电压表V1无示数，则灯 断路；若电压表V1有示数，则灯 断路，此时电压表V1的读数应该是 V．由图可知，L1与L2串联，电压表V1、V2分别测量L1和电源两端的电压。U源=6V；U2=U源-U1=6V-3.6V=2.4VL2L1617．运用知识解决问题：（1）有一串节日小彩灯，共有10只相同的小灯泡串联，将它接在照明电路中，每个小彩灯两端的电压为 V．（2）一条马路上共有20盏亮度不同的照明灯，它们正常工作时，最亮的灯和最暗的灯相比，电压? 大．（3）如图，闭合开关后，电压表V1、V2的示数分别为3V和
1.2V，则L1两端电压为 V，L2两端电压为 V．解：由图可知，L1与L2串联，电压表V1、
V2分别测量电源和L2两端的电压。222201.21.818．在沙漠宿营时，同学们设计如图所示的照明电路，并进行实验探究：电源电压是14V，当开关S闭合时，电压表V1的示数是10V，电压表V2的示数是6V，电流表示数为0.3A．
求：三只灯泡L1、L2、L3两端的电压和通过的电流分别是多少？解：L1、L2、L3串联，电压表V1测量L1和L2两端电压，电压表V2测量L2和L3两端电压。电流表测串联电路中电流。U1=8V，U2=2V；U3=4V，I1=I2=I3=0.3A19．如图所示，a、b、c 是三个电表，且电路连接没有错误，两个灯泡均正常发光，已知a、b、c三个电表读得的数值依次为1.5、1.2、2.5（单位是A或V）．则电源电压为 V；通过L1的电流是 A．分析：由题意可知两灯正常发光，则两灯均应和电源正负极相连通，确定三电表的类型及电路的结构，由并联电路的电流电压规律可两灯的电流和电源电压。2.50.3解：因两灯正常工作，则两灯和电源之间必定是通路，即a、b应为电流表，故c只能为电压表。祝同学们学习愉快！
