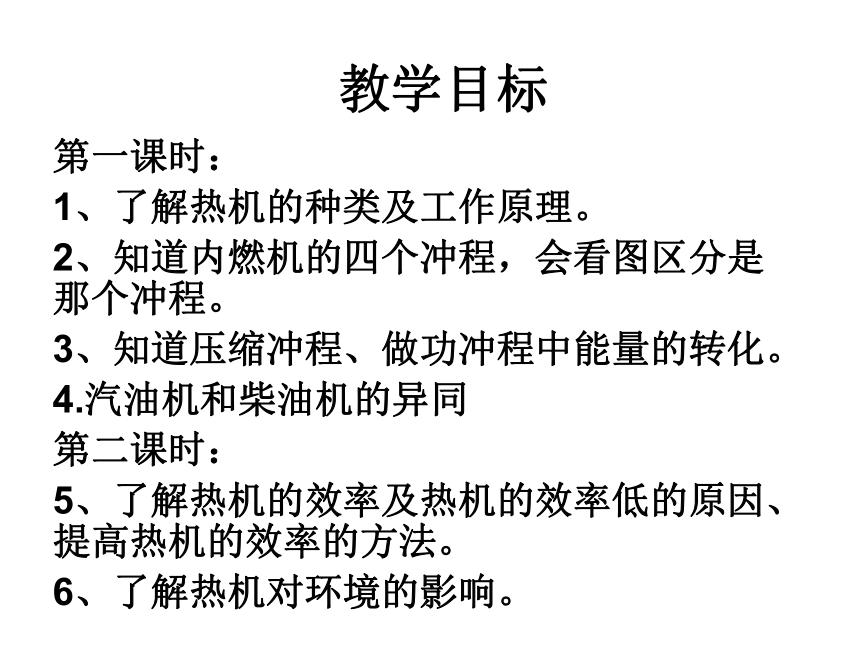

课件36张PPT。教学目标第一课时:
1、了解热机的种类及工作原理。
2、知道内燃机的四个冲程,会看图区分是那个冲程。
3、知道压缩冲程、做功冲程中能量的转化。
4.汽油机和柴油机的异同
第二课时:
5、了解热机的效率及热机的效率低的原因、提高热机的效率的方法。

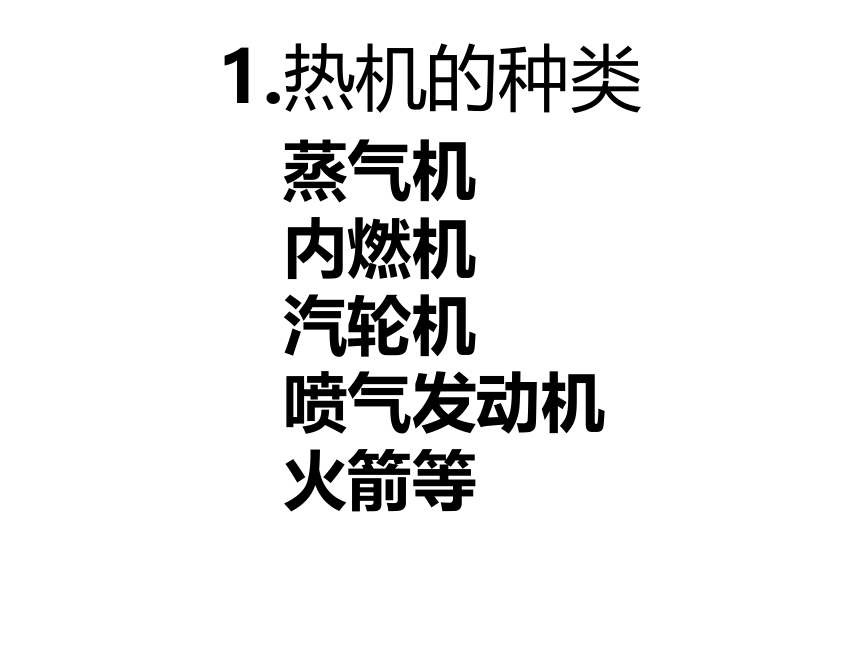

6、了解热机对环境的影响。热机1.热机的种类蒸气机
内燃机
汽轮机
喷气发动机

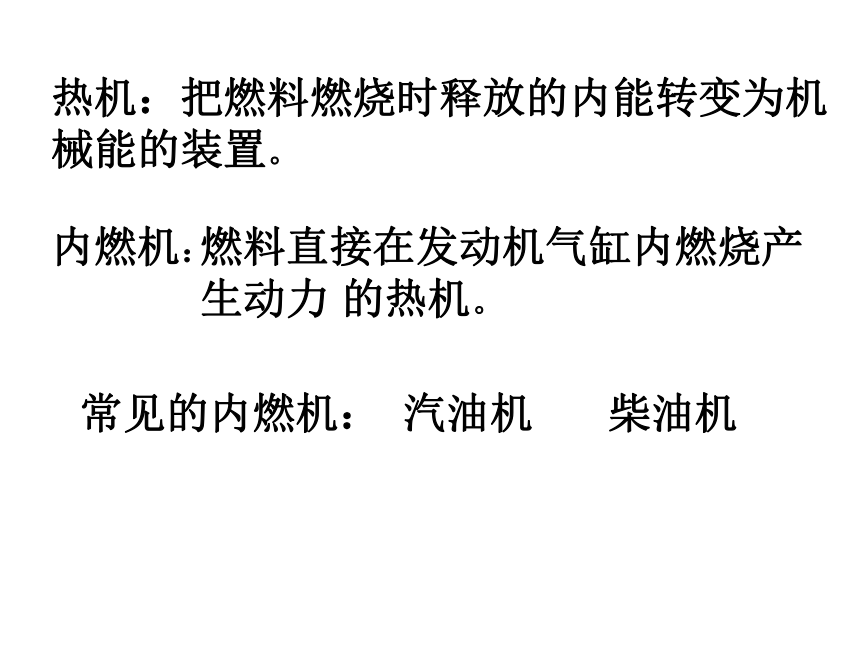

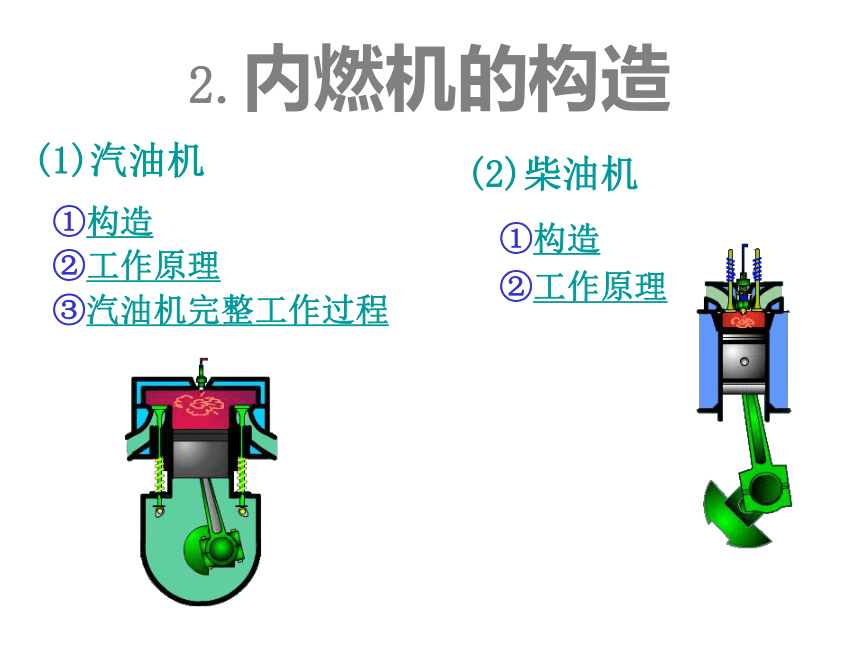

火箭等内燃机:热机:把燃料燃烧时释放的内能转变为机械能的装置。燃料直接在发动机气缸内燃烧产生动力 的热机。常见的内燃机: 汽油机 柴油机2.内燃机的构造(1)汽油机(2)柴油机①构造
②工作原理
③汽油机完整工作过程①构造

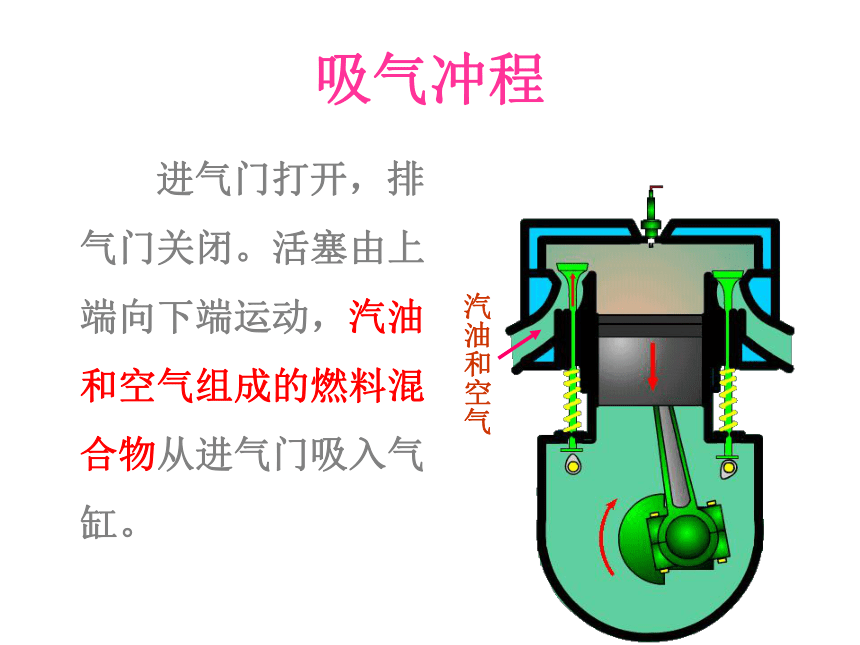

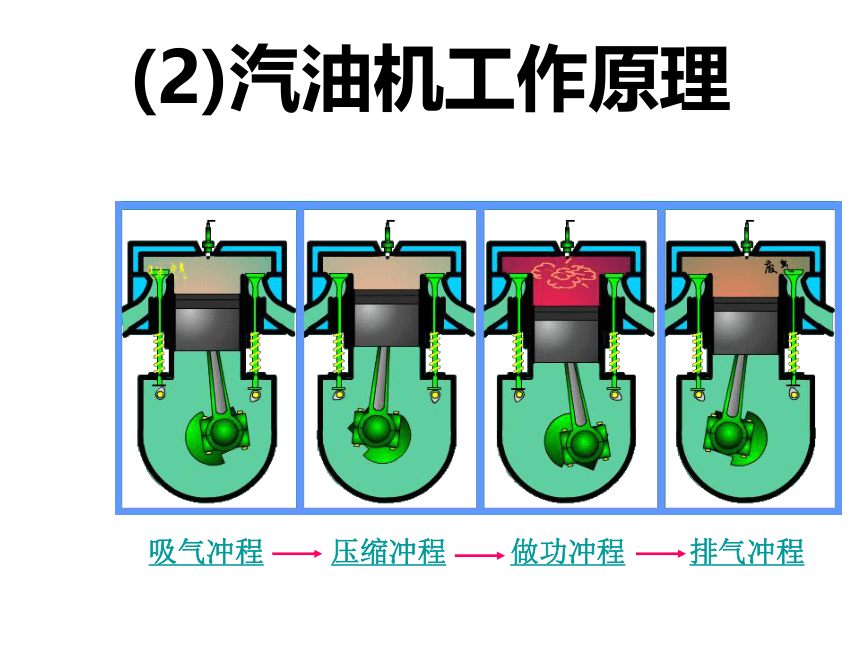

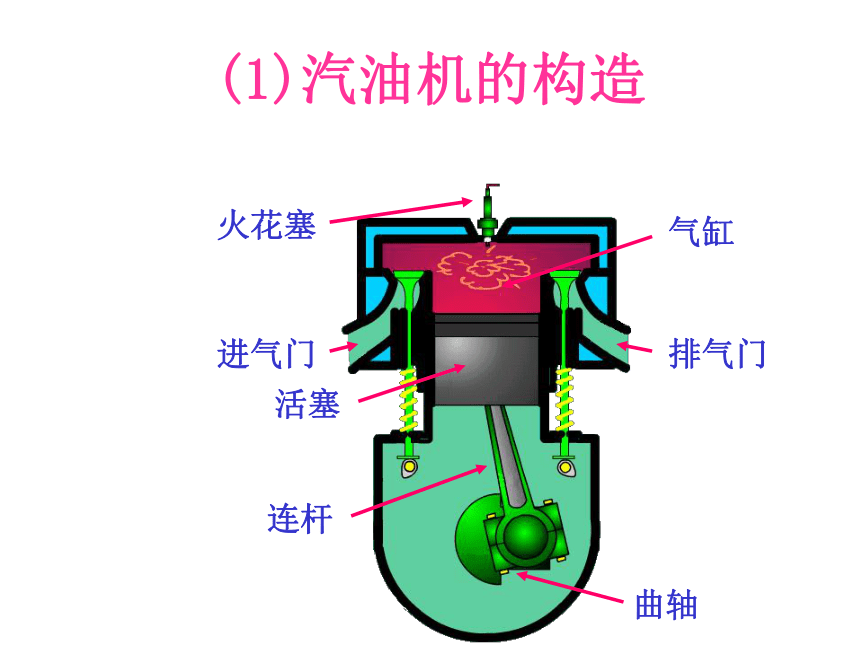

②工作原理(1)汽油机的构造火花塞气缸进气门活塞连杆排气门曲轴吸气压缩做功排气内燃机的冲程和工作循环(2)汽油机工作原理吸气冲程压缩冲程做功冲程排气冲程吸气冲程汽油和空气 进气门打开,排气门关闭。活塞由上端向下端运动,汽油和空气组成的燃料混合物从进气门吸入气缸。压缩冲程 进气门和排气门都关闭,活塞向上运动,燃料混合物被压缩,压强增大,温度升高。

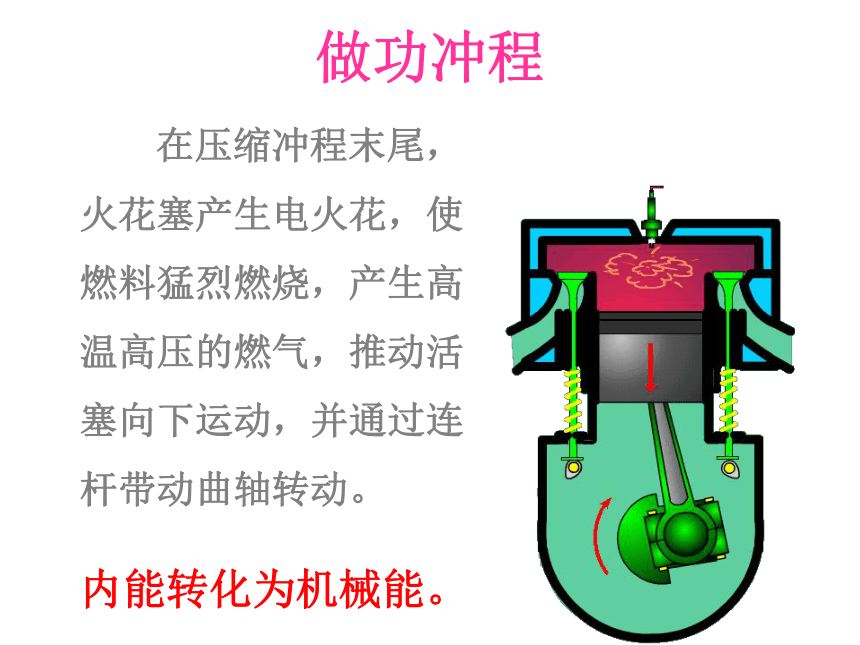

机械能转化为内能。做功冲程 在压缩冲程末尾,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。

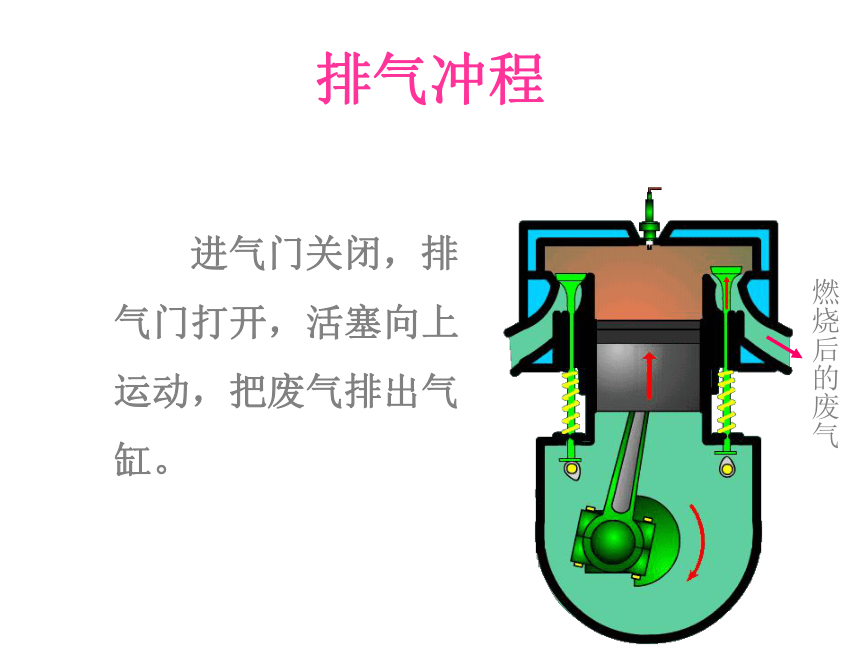

内能转化为机械能。排气冲程燃烧后的废气 进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。(3)柴油机的构造喷油嘴进气门活塞连杆排气门气缸曲轴(4)柴油机工作原理吸气冲程
压缩冲程
做功冲程
排气冲程吸气冲程空气 进气门打开,排气门关闭。活塞由上端向下端运动,将空气吸进气缸。压缩冲程 进气门和排气门都关闭,活塞向上运动,活塞把空气压缩得很小,空气的压强更大,温度更高。在压缩冲程末,缸内空气温度已超过柴油的着火点。
机械能转化为内能。做功冲程 在压缩冲程末,从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。
内能转化为机械能。排气冲程燃烧后的废气 进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。一个工作循环:
活塞:往复两次。
曲轴:转动两周。
完成:四个冲程。
对外做功:一次。
辅助冲程:靠飞轮惯性来完成。练习一台汽油机飞轮转速为3000R/分,则在1秒内完成 个循环,对外做功 次,完成 个辅助冲程。3.内燃机的应用 汽油机比较轻巧,常用在汽车、飞机和小型农业机械上面。
(1)汽油机的应用(2)柴油机的应用
柴油比较便宜,但柴油机比较笨重,主要用在载重汽车、拖拉机、坦克上面。想想议议: 汽油机和柴油机的工作过程有什么相同点,有什么不同点?1.基本构造和主要部件的作用相似。
2 .每个工件循环都经历四个冲程:吸气冲程、压缩冲程、做功冲程、排气冲程。
3 .四个冲程中,只有做功冲程对外做功,其余三个冲程靠飞轮惯性完成。
4 .一个工作循环中,活塞往复两次,飞轮转动两周,做功一次。相同点不同点1.构造不同:汽油机气缸顶有火花塞,而柴油机气缸顶部有喷油嘴。
2 .燃料不同:汽油机的燃料是汽油,而柴油机的燃料是柴油。
3 .吸气不同:汽油机吸进汽油和空气的混合气体,柴油机只吸进空气。
4 .点火不同:汽油机属点燃式点火,柴油机属压燃式点火。二、燃料及其热值
燃料的燃烧是一种化学反应,燃烧过程中,储存在燃料中的化学能被释放,转变为内能。相同质量的不同燃料燃烧放出的热量是不同的。热值:指单位质量的某种物质完全燃
烧所放出的热量。其符号是q。热值单位:J/kg, (J/m3)
热值单位:J/kg, (J/m3)
P139一些燃料的热值。
木炭的热值: 3.4×107J/kg
物理意义:1千克木炭完全燃烧时放出的热量是3.4×107J
煤气的热值: 3.9×107J/m3
物理意义:1立方米煤气完全燃烧时放出的热量是3.9×107J
计算热量公式:
Q放=mq
(即质量乘以热值)燃料燃烧释放的能量用来开动热机,这些能量不会全部用来做有用功。
例题:把5kg40℃的水烧开,需要完全燃烧多少kg的干木柴?(已知干木柴的热值为1.2×107J/kg,外界为标准大气压,并且燃料完全燃烧放出的热量全部被水吸收)
解:Q吸=cm(t-t0) =4200J/(kg·0C)×5kg×600C
=1.26 ×106J;
Q放=Q吸
m1=Q放/q
= 1.2×106J/(1.2×107J/kg)=0.1kg废气带走机件发热散失机件摩擦损失燃料燃烧产生能量在热机的各种能量的损失中,废气带走的能量最多.设法利用热机废气的能量,是提高燃料利用率的重要措施。做有用功燃烧不完全
热机效率:用来做有用功的那部分能量与燃料完全燃烧放出的能量之比。蒸气机效率最低:6%~15%;
汽油机效率:20%~30%;
柴油机效率:30%~45%。5、热机的效率 热机的效率:热机所做的做有用功那和燃料完全燃烧放出的热量之比。叫热机的效率。 燃料的不完全燃烧、气缸部件吸热后的热量散失、废气带走的热量和克服摩擦做功而消耗的能量,都是引起能量损失的原因。因此,提高热机效率,可提高燃料的利用率。 提高热机效率的途径和方法: (l)尽可能减少各种热损失,保证良好的润滑,减少因克服摩擦所消耗的能量; (2)充分利用废气的能量,提高燃料的利用率,如利用热电站废气来供热。这种既供电又供热的热电站,比起一般火电站来,燃料的利用率大大提高。 6.热机对环境的影响1.热机对大气的影响。
(1)产生有毒气体。
(2)产生大量二氧化碳,造成温室效应。
(3) 产生粉尘。
2.热机产生噪音。
1.四冲程汽油机的工作过程由( ).( ).( ).( )四个冲程组成的.
2.四冲程汽油机,由机械能转化为内能的是( )冲程,做功冲程是( )能转化为( )能.
3.汽油机吸入汽缸的是( ),点火方式是( ).柴油机吸入汽缸的是( ),点火方式是( ).
4.某四冲程汽油机飞轮的转速是3600R/min,则它每秒钟对外做功( )次.
课堂练习: 5、压缩冲程混合气体内能增大的原因是什么?
6、做功冲程中,气体的内能如何转化?为什么被称为做功冲程?
7、在吸气冲程、压缩冲程、排气冲程活塞为什么会运动?
8、排气后,下一个工作过程是什么冲程?
9、当燃油还没有燃烧做功的时候,活塞是怎样动起来的? 答:混合气体爆发性燃烧,化学能转变为内能;燃烧产生的高温高压气体迅速膨胀,推动活塞运动,内能转变为机械能。答:活塞压缩混合气体做功,机械能转变为混合气体的内能。 答:在做功冲程,飞轮获得足够的动能而高速转动,在吸气、压缩、排气三个冲程中,活塞的运动都是靠飞轮的惯性来完成的。答:吸气冲程 答:通常是先接通了启动机(电动机),用启动机带动活塞动起来。也可用手柄,人工摇动手柄带动活塞起动。课堂练习:再见
