人教版九年级物理全一册 15.4 电流的测量 课件（27张）

课件27张PPT。

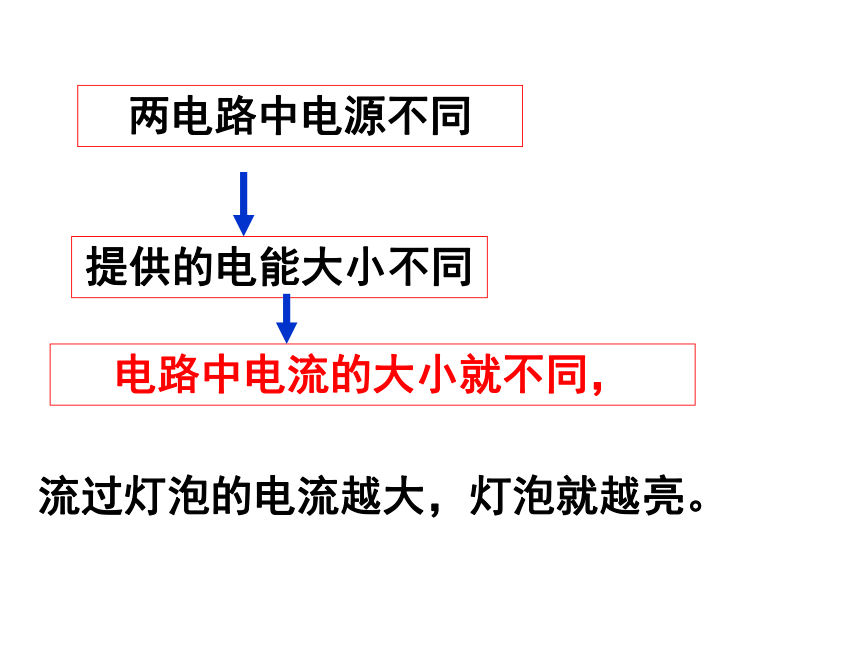

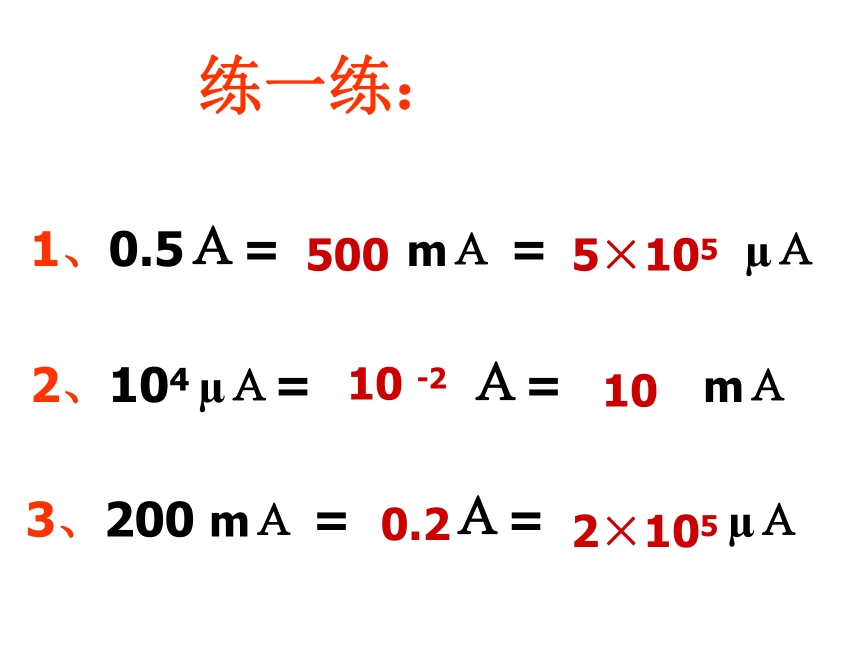

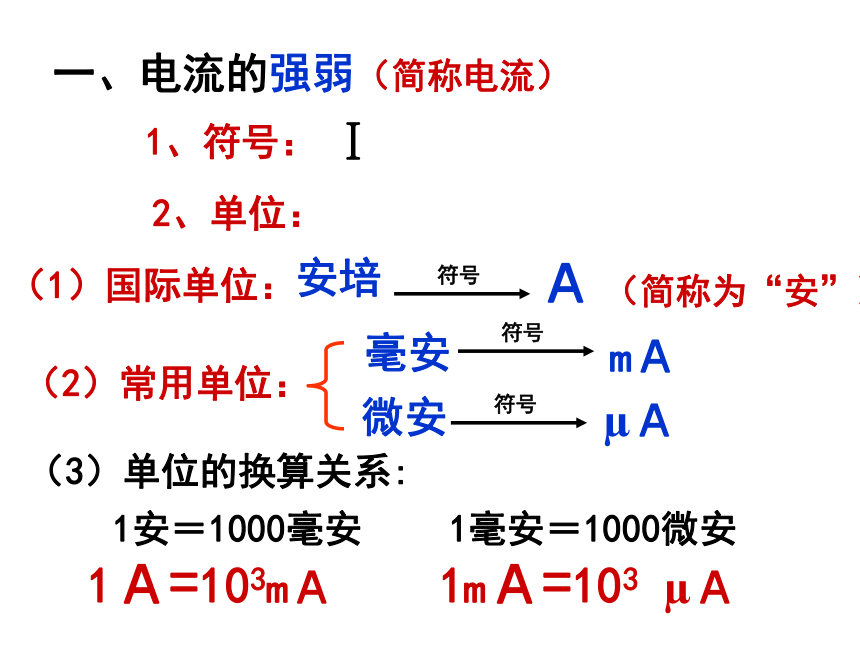

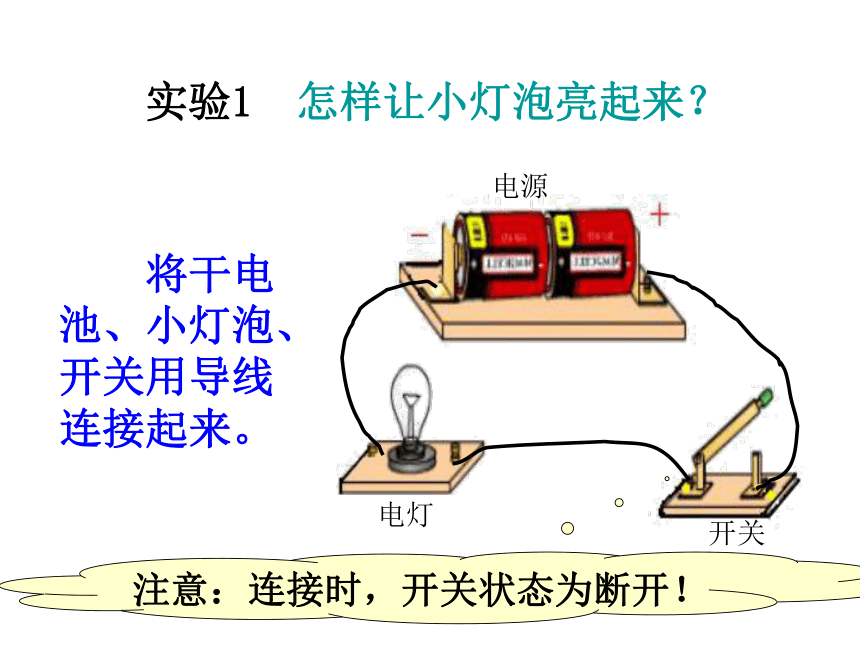

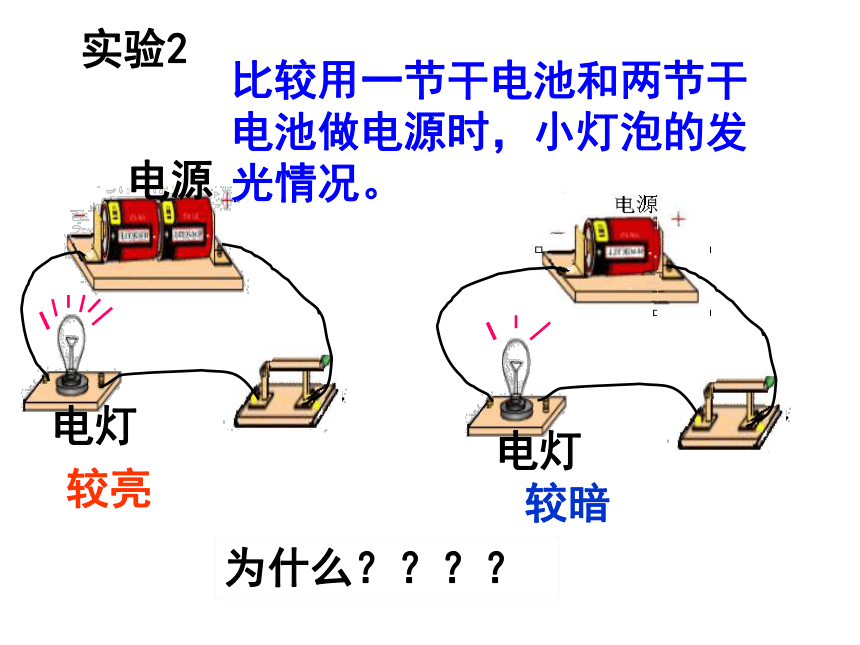

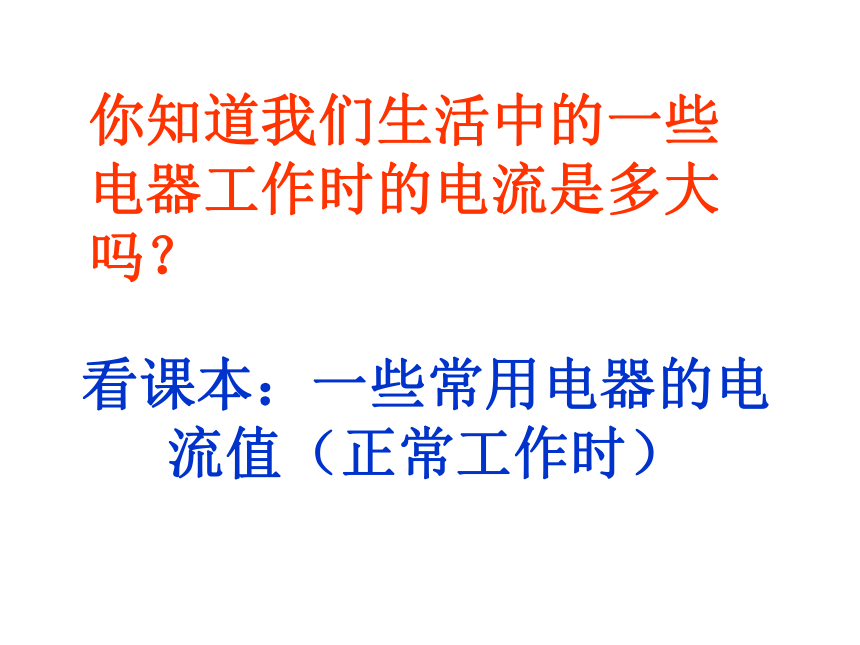

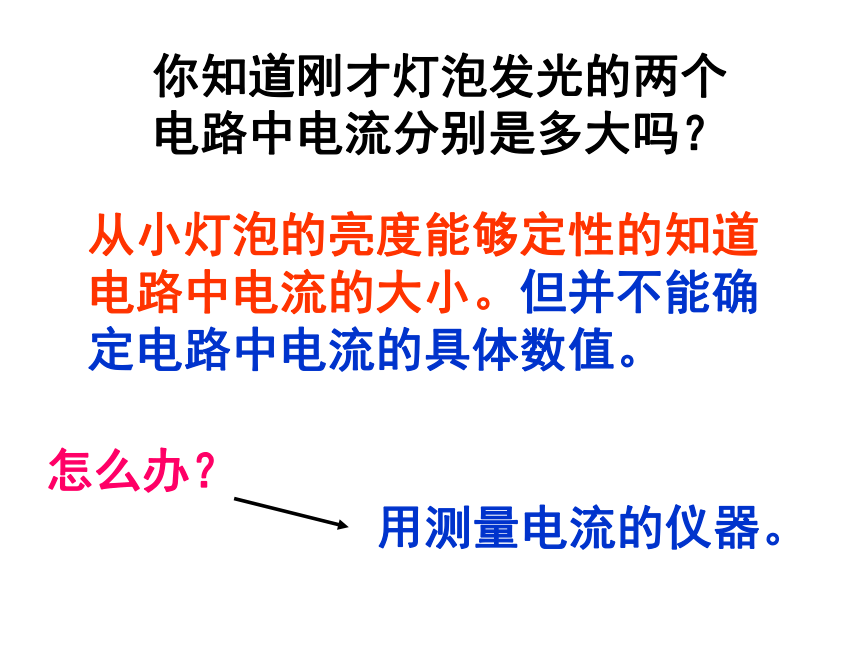

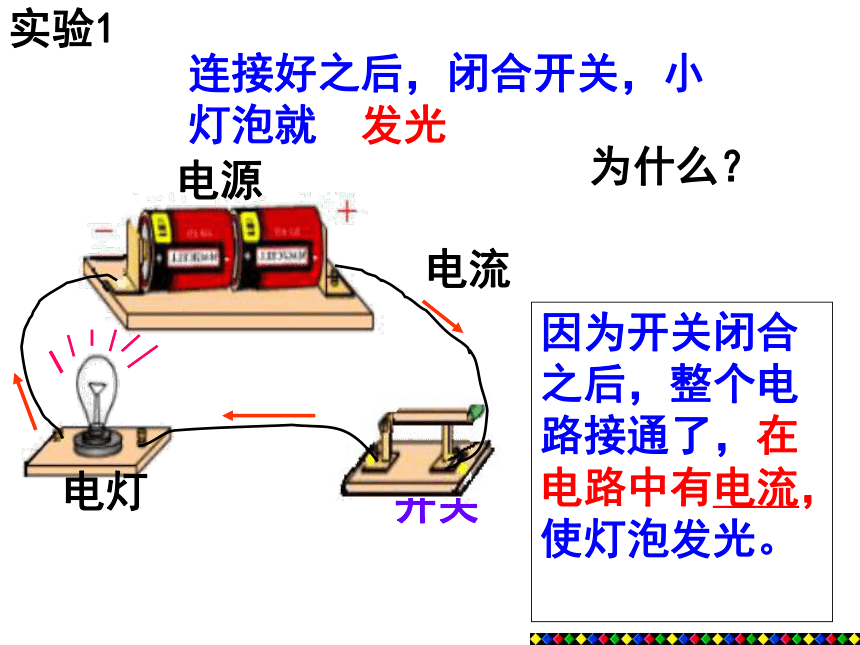

实验1 怎样让小灯泡亮起来？ 将干电池、小灯泡、开关用导线连接起来。注意：连接时，开关状态为断开！连接好之后，闭合开关，小灯泡就 发光电流实验1为什么？因为开关闭合之后，整个电路接通了，在电路中有电流，使灯泡发光。电流的测量比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。实验2为什么？？？？较亮较暗两电路中电源不同提供的电能大小不同电路中电流的大小就不同，流过灯泡的电流越大，灯泡就越亮。一、电流的强弱（简称电流）毫安微安Ａ（3）单位的换算关系:（1）国际单位：安培（2）常用单位：mＡμＡ（简称为“安”）1Ａ=103mＡ1mＡ=103 μＡ1、符号：I2、单位：练一练：1、0.5Ａ= mＡ = μＡ5005×1053、200 mＡ = Ａ= μＡ0.22×1052、104 μＡ= Ａ= mＡ 10 -2 10看课本：一些常用电器的电流值（正常工作时）你知道我们生活中的一些电器工作时的电流是多大吗？怎么办？从小灯泡的亮度能够定性的知道电路中电流的大小。但并不能确定电路中电流的具体数值。用测量电流的仪器。你知道刚才灯泡发光的两个电路中电流分别是多大吗？用什么来测量电流的大小电流表：测量电流的大小的工具。（电流表又叫安培计）刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～0.6 A量程为0～3 A1. 电流表：测量电流的仪器。二、电流的测量　　认识电流表　　电流表的电路符号电流表的符号：
每个电流表都有一定的测量范围—— 学校实验室用的电流表一般有 个接线柱， 个量程 ，分别是
和 。三两“0~3A”“0~0.6A”量程（双量程电流表） 使用学校实验室的电流表时若将“—”和“0.6”两个接线柱接入电路，则刻度盘上每个大格是
安，每个小格是 安。
若是选择“0~3A”的量程时，则刻度盘上每个大格是 安，每个小格是______安。0.20.110.022、电流表读数步骤：第一步：确定量程第二步：先读大格第三步：再读小格　　请读出下列电流表的示数。0.58 A1.4 A3、如何用电流表测通过电路中的电流？看书：P46，电流表的正确使用方法使用时应该注意什么？ + - + 电流表使用不当，容易烧坏。 电流表的连接：　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！LJ 不允许把电流表直接连在电源两端。必须串联在被测的电路中。练一练----判断正误＋_严禁电源短路!＋练一练----判断正误电流必须从电流表的“+”接线柱流进，从“—”接线柱流出。（正进负出）＋_如果正负接线柱接反了，会发生什么情况？—3考考你1、某同学估计小灯泡的电流约为0.80安培，则应选择右图的 和 接线柱。3. 练习使用电流表测量电路中的电流　　（1）画出实验电路图；
　　（2）按电路图连接实验器材；
　　（3）进行实验。　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。　　实验1如果无法预先估计被测电流大小，怎么办？先用最大量程，迅速试触。如果指针偏转太小，再使用较小的量程。如果指针偏转超出量程，则改用更大量程的电流表　　2．根据所给电路图连接实物图。 L2L1　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。 干路L1干路 小结 电流的测量
一、电流的强弱（简称电流）毫安微安Ａ（3）单位的换算关系:（1）国际单位：安培（2）常用单位：mＡμＡ（简称为“安”）1Ａ=103mＡ1mＡ=103 μＡ1、符号：I2、单位： 二、 电流表1.电路中电流的大小可用________来测量.电流表2. 电流表的符号是3. 电流表的读数方法:确定量程----先读大格----再读小格小 结4. 电流表的连接：　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！
