课件26张PPT。第十五章 电路和电流
第五节

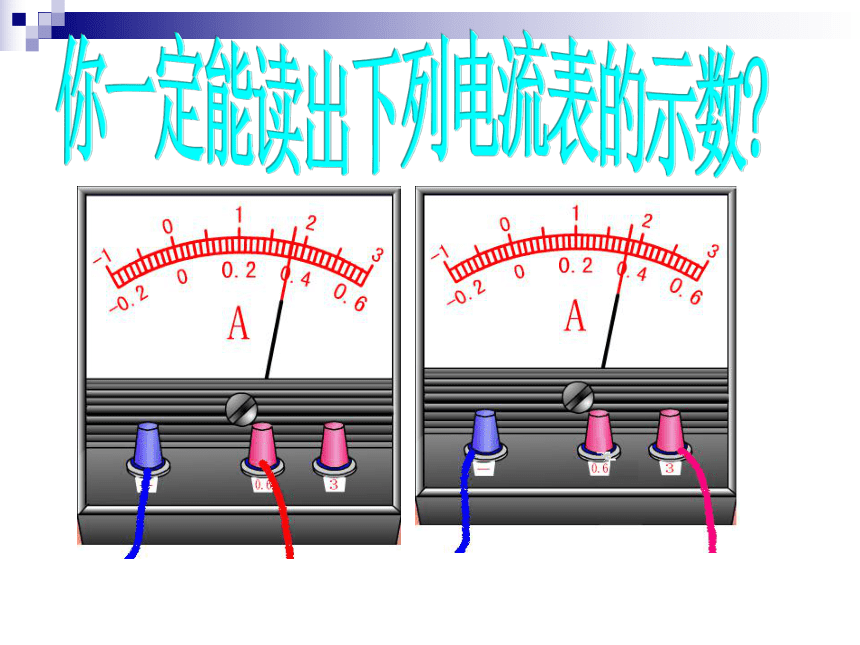

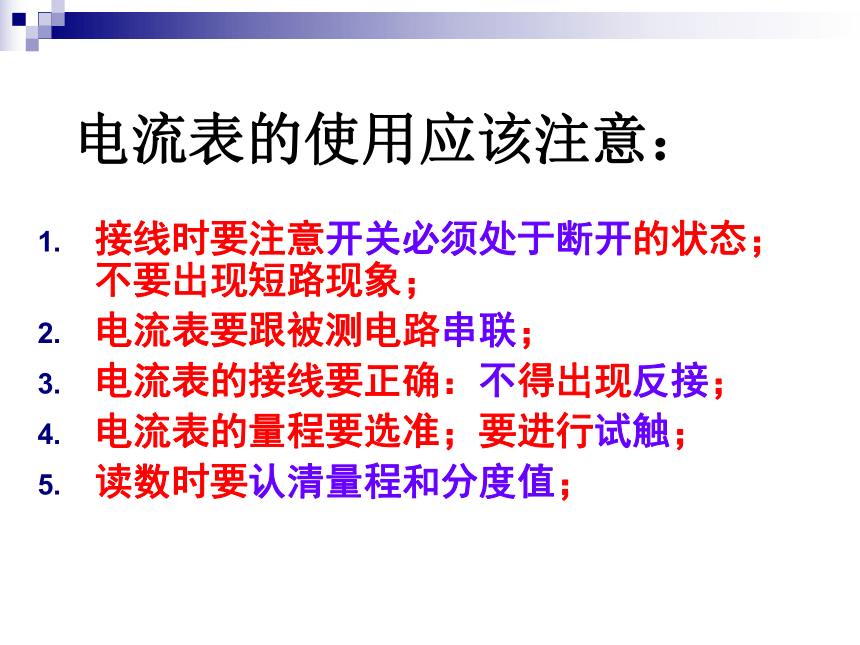

串并联电路中电流的规律请想一想上节课我们讲了什么?你一定能读出下列电流表的示数?接线时要注意开关必须处于断开的状态；不要出现短路现象；
电流表要跟被测电路串联；
电流表的接线要正确：不得出现反接；
电流表的量程要选准；要进行试触；

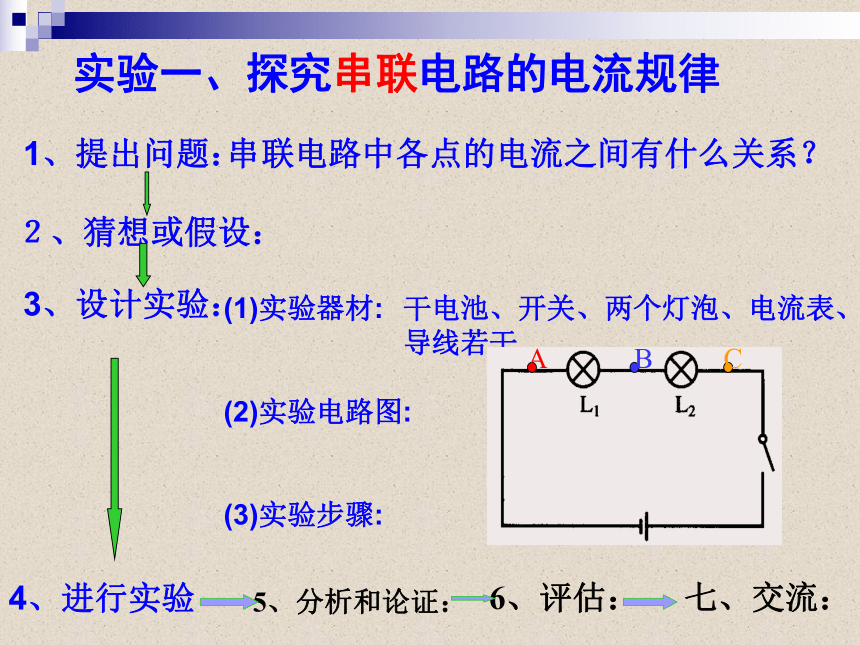

读数时要认清量程和分度值；电流表的使用应该注意：1、提出问题：串联电路中各点的电流之间有什么关系？２、猜想或假设：3、设计实验：4、进行实验(1)实验器材:
(2)实验电路图:

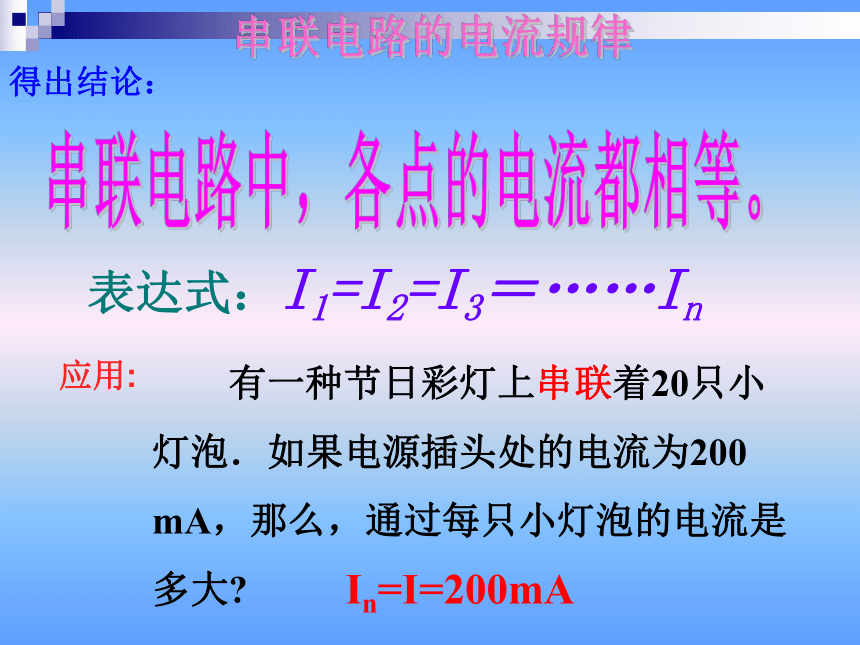

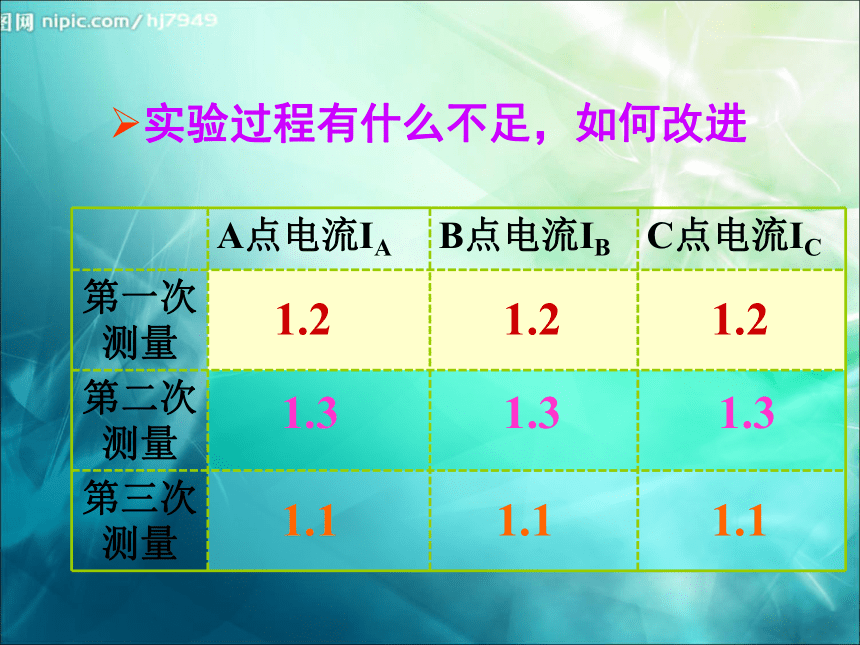

(3)实验步骤:干电池、开关、两个灯泡、电流表、导线若干5、分析和论证：6、评估：七、交流：实验一、探究串联电路的电流规律串联电路的电流规律串联电路中，各点的电流都相等。得出结论：应用: 有一种节日彩灯上串联着20只小灯泡．如果电源插头处的电流为200 mA，那么，通过每只小灯泡的电流是多大?In=I=200mA表达式：I1=I2=I3＝……In实验过程有什么不足，如何改进1.21.21.21.31.31.31.11.11.1实验二、探究并联电路的电流规律1、提出问题：并联电路中干路电流与各支路电流有什么关系？2、猜想与假设：3、设计实验：5、分析和论证：4、进行实验：6、评估：七、交流：并联电路的电流规律并联电路中，干路中的电流等于各并联支路的电流之和。应用:表达式：I=I1+I2+……+In 某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分别为200mA、1 A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？结论:实验过程有何不足，如何改进1.21.32.51.31.12.41.21.22.4小结一、探究物理问题的七个环节：
1、提出问题 4、进行实验
2、猜想与假设 5、分析与论证
3、设计实验 6、评估 7、交流二、在串联电路中，电流处处相等。三、在并联电路中，干路电流等于各支路电流之和。I=I1=I2=……=InI=I1+I2+……+In1、如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic2、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Icabc= == +在一个电路中有两个用电器，用电流
表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；

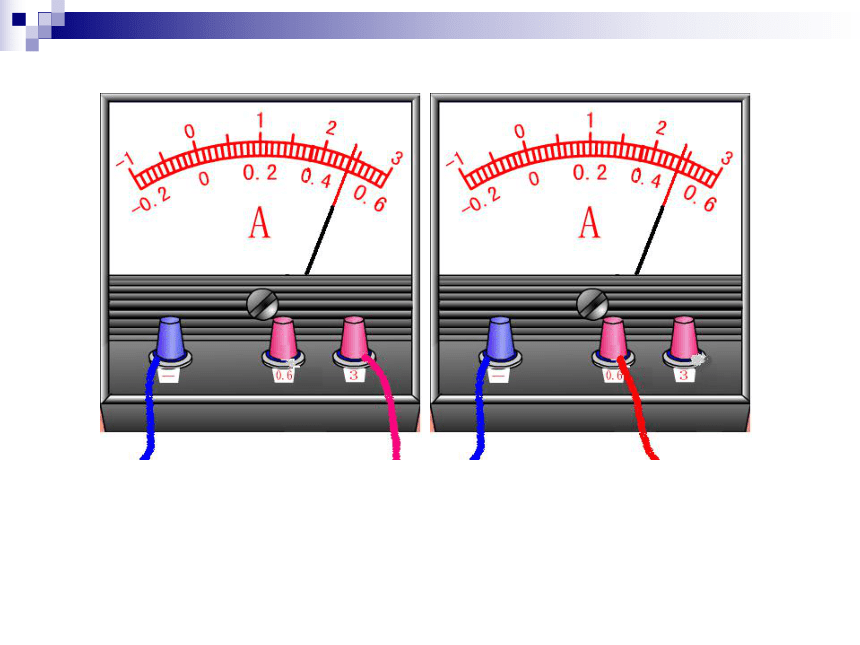

如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。可能是串联、也可能是并联并联4．如图所示，请读出它们指针所
指位置的示数：
图1的示数是:________
图2的示数是:________
0.46A1.2A5、下列电路中，能正确测出电灯L2的电流的是（ ）ABCDB6、如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
是_____A，灯L2的电流是______A。0.70.8L2L1S7、如图所示，电流表A1、A2和A3的
示数分别为1.2A、0.8A和0.3A，那么
通过灯L1的电流是_____A, L2的电流
是__ __A, L3的电流是_____A。0.40.50.38.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 [ ]
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小CL1L1L2L2A2A11.2A0.5AL1中的电流是多少？0.7A将图5中给出的实物连接起来．
要求：L1，L2并联、S控制干路， 测量干路的电流， 测L2中的电流．已知L1和L2中的电流均为0.4A .思考题？如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .L1L21.8A0.36A1.44A 2.根据电路图连接实物图。 3.根据实物图画出电路图。A1A2S1L1
