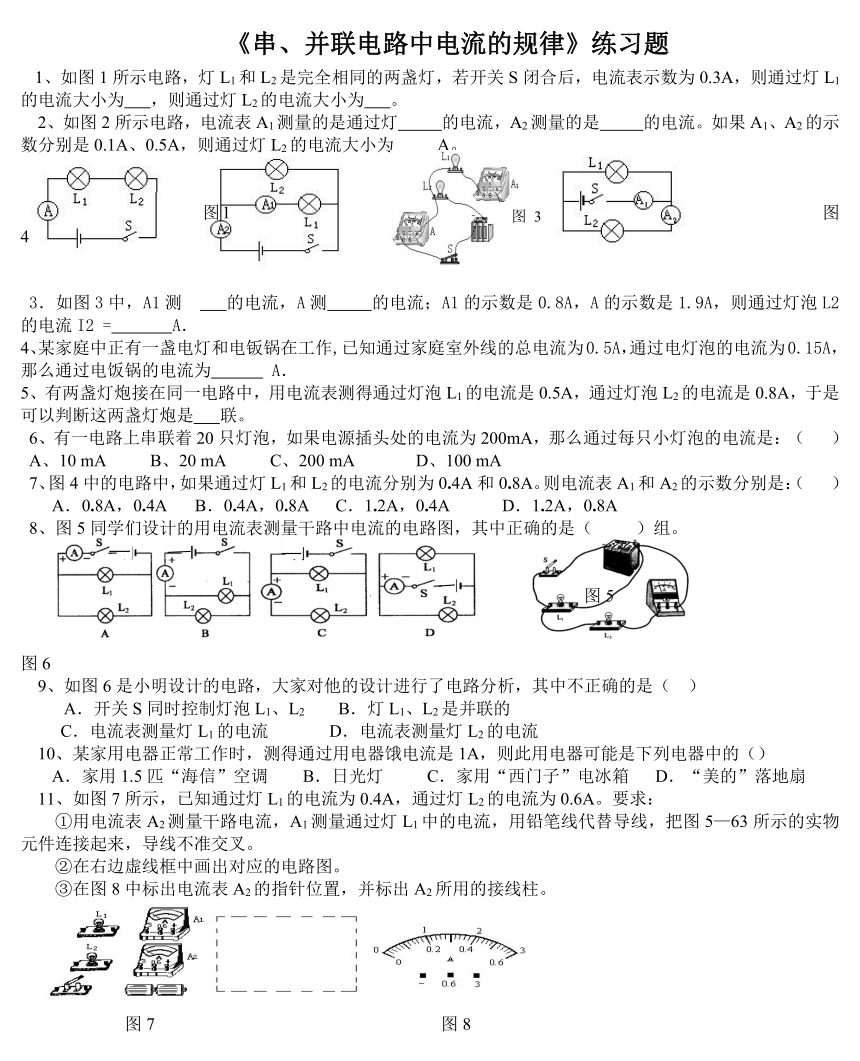

《串、并联电路中电流的规律》练习题
1、如图1所示电路，灯L1和L2是完全相同的两盏灯，若开关S闭合后，电流表示数为0.3A，则通过灯L1的电流大小为
，则通过灯L2的电流大小为
。
2、如图2所示电路，电流表A1测量的是通过灯
的电流，A2测量的是
的电流。如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为
A。
图1
图2
图4
3．如图3中，A1测
的电流，A测
的电流；A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2
=
A．
4、某家庭中正有一盏电灯和电钣锅在工作,已知通过家庭室外线的总电流为0.5A，通过电灯泡的电流为0.15A，那么通过电饭锅的电流为
A．
5、有两盏灯炮接在同一电路中，用电流表测得通过灯泡L1的电流是0.5A，通过灯泡L2的电流是0.8A，于是可以判断这两盏灯炮是
联。
6、有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是：（
）
A、10
mA
B、20
mA
C、200
mA
D、100
mA
7、图4中的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A。则电流表A1和A2的示数分别是：（
）
A．0.8A，0.4A
B．0.4A，0.8A
C．1.2A，0.4A
D．1.2A，0.8A
8、图5同学们设计的用电流表测量干路中电流的电路图，其中正确的是（
）组。
图5
图6
9、如图6是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（
）
A．开关S同时控制灯泡L1、L2
B．灯L1、L2是并联的
C．电流表测量灯L1的电流
D．电流表测量灯L2的电流
10、某家用电器正常工作时，测得通过用电器饿电流是1A，则此用电器可能是下列电器中的（）
A．家用1.5匹“海信”空调
B．日光灯
C．家用“西门子”电冰箱
D．“美的”落地扇
11、如图7所示，已知通过灯L1的电流为0.4A，通过灯L2的电流为0.6A。要求：
①用电流表A2测量干路电流，A1测量通过灯L1中的电流，用铅笔线代替导线，把图5—63所示的实物元件连接起来，导线不准交叉。
②在右边虚线框中画出对应的电路图。
③在图8中标出电流表A2的指针位置，并标出A2所用的接线柱。
图7
图8
12、小明将两只不一样的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，同学们议论纷纷，你认为正确的是（
）A．发光强的灯泡中的电流大
B．发光暗的灯泡中的电流小
C．两灯中的电流一样大
D．发光暗的灯泡可能没有接触好
小丽在实验中用双量程电流表测量电路中的电流，她实际用0~3A的量程进行测量，但是她发现这一量程的刻度不够清楚，于是她从0~0.6A的量程中读出指针的示数是0.46A，你判断她实际电路中的电流值是（
）
A．0.46A
B．0.82A
C．1.15A
D．2.3A
15、如图9所示的电路中，A处导线直径小于B处导线直径，那么通过A处和B处的电流的关系是IA
IB。
16．图10所示，已知两电流表的示数分别是0.4A和1.2A，通过灯L1的电流是
A，通过灯L2的电流是
A．
图11
图9
17．如图11，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。请在图中标出三只电流表的正、负接线柱。
18．上题中，如果A1的示数为0.9A，A3的示数为1.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。
19．如图12所示，电路中能正确测出通过灯L2的电流的是：(
)
图12
20．如图4所示，用电流表测干路中电流的电路图，正确的是：(
)
图14
图13
21．如图14，三个电流表A1
、A2、、A3的示数分别为I1、I2、I3
，它们的大小关系是：(
)
A、I1＝I2＝I3
B、I1>I2＝I3
C、I1>I2>I3
D、I1>
I3>
I2
22、如图15所示的电路中，当开关S闭合后，灯L1、L2都不发光．某同学用一段导线去查找电路故障，他将导线并接在灯L2的两端，发现灯L1亮，L2不亮；当把导线并在灯L1两端是，发现两个灯都不亮，由此可知（
）
A．L1短路
B．L1断路
C．L2短路
D．L2断路
23．如图16所示，将电流表串联接入电路中A、B、C、D四个不同位置，则有（
）
A．A点读数等于B点读数
B．B点的读数一定等于C点读数
C．A点读数大于D点读数
D．B点读数小于D点读数
24．如图17，所示，开关从闭合到断开，电流表A1和A2的示数I1、I2的变化
（　
）
A．I1变小，I2变大
B．I1不变，I2变大
C．I1变大，I2变小
D．I1不变，I2变小
25．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相同，则这两个灯泡的连接方式（
）
A．
一定是串联
B．
一定是并联
C．
串联、并联都可以
D
．条件不足，无法判断
26．如图18所示电路中，有一个电流表，两个灯泡．下列判断不正确的是（
）
A．a、c是灯泡，b是电流表
B．a、b是灯泡，c是电流表
C．b、c是灯泡，a是电流表
D．以上选项不完全正确
图
3
图
10
图
17
图
18
图
15
图
16
