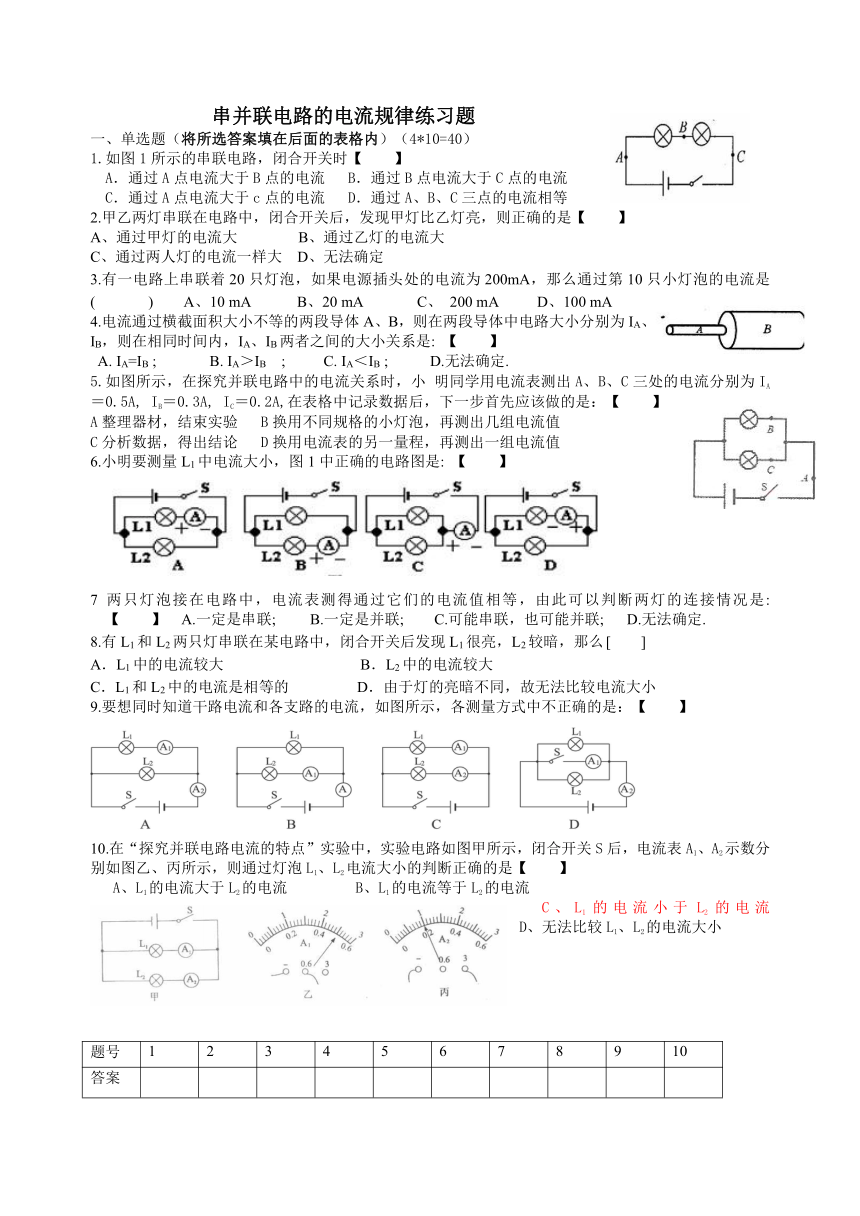

串并联电路的电流规律练习题
一、单选题（将所选答案填在后面的表格内）（4
10=40）
1.如图1所示的串联电路，闭合开关时【
】
A．通过A点电流大于B点的电流
B．通过B点电流大于C点的电流
C．通过A点电流大于c点的电流
D．通过A、B、C三点的电流相等
2.甲乙两灯串联在电路中，闭合开关后，发现甲灯比乙灯亮，则正确的是【
】
A、通过甲灯的电流大
B、通过乙灯的电流大
C、通过两人灯的电流一样大
D、无法确定
3.有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是(
)
A、10
mA
B、20
mA
C、
200
mA
D、100
mA
4.电流通过横截面积大小不等的两段导体A、B，则在两段导体中电路大小分别为IA、IB，则在相同时间内，IA、IB两者之间的大小关系是:
【
】
A.
IA=IB ;

B.
IA＞IB
;
C.
IA＜IB ; D.无法确定.
5.如图所示，在探究并联电路中的电流关系时，小
明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A,
IB＝0.3A,
IC＝0.2A,在表格中记录数据后，下一步首先应该做的是：【
】
A整理器材，结束实验
B换用不同规格的小灯泡，再测出几组电流值
C分析数据，得出结论
D换用电流表的另一量程，再测出一组电流值
6.小明要测量L1中电流大小，图1中正确的电路图是:
【
】
7
两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是:
【
】
A.一定是串联;


B.一定是并联;
C.可能串联，也可能并联;

D.无法确定.
8.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么
[
]
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
9.要想同时知道干路电流和各支路的电流，如图所示，各测量方式中不正确的是：【
】
10.在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是【
】
A、L1的电流大于L2的电流
B、L1的电流等于L2的电流
C、L1的电流小于L2的电流
D、无法比较L1、L2的电流大小
题号
1
2
3
4
5
6
7
8
9
10
答案

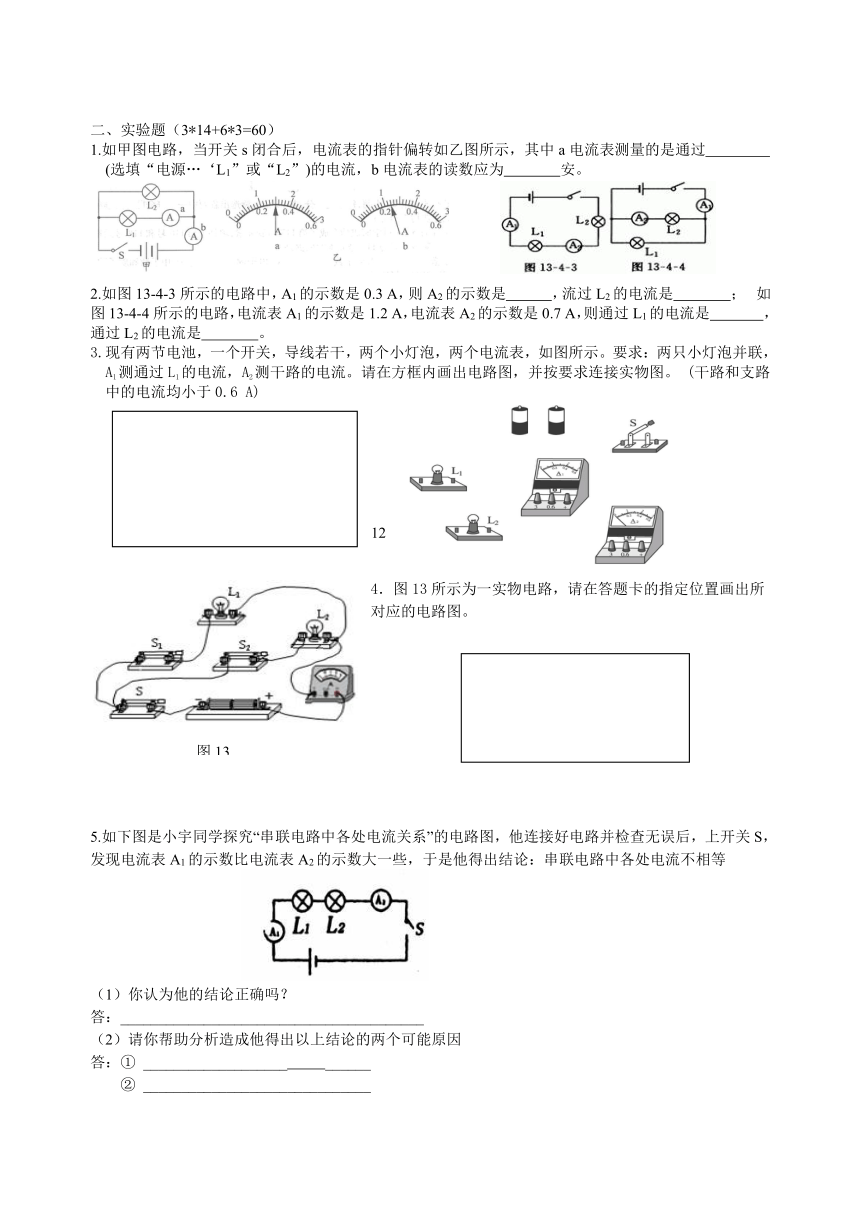

二、实验题（3
14+6
3=60）
1.如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过
(选填“电源…‘L1”或“L2”)的电流，b电流表的读数应为
安。
2.如图13-4-3所示的电路中，A1的示数是0.3
A，则A2的示数是

，流过L2的电流是

；
如图13-4-4所示的电路，电流表A1的示数是1.2
A，电流表A2的示数是0.7
A，则通过L1的电流是
，通过L2的电流是

。
3.现有两节电池，一个开关，导线若干，两个小灯泡，两个电流表，如图所示。要求：两只小灯泡并联，A1测通过L1的电流，A2测干路的电流。请在方框内画出电路图，并按要求连接实物图。
(干路和支路中的电流均小于0.6
A)
12
4．图13所示为一实物电路，请在答题卡的指定位置画出所对应的电路图。
5.如下图是小宇同学探究“串联电路中各处电流关系”的电路图，他连接好电路并检查无误后，上开关S，发现电流表A1的示数比电流表A2的示数大一些，于是他得出结论：串联电路中各处电流不相等
（1）你认为他的结论正确吗？
答：________________________________________
（2）请你帮助分析造成他得出以上结论的两个可能原因
答：①
___________________
______
②
______________________________
6.小明等3人实验小组用如图所示的电路来探究并联电路中电流的关系，（1）其实验过程如下：把电流表分别接入到电路中的A、B、C处，将第一次测出的电流填入下表：
A处的电流IA
B处的电流IB
C处的电流IC
第一次测量
0．1
0．12
0．22
第二次测量
0．2
0．24
0．44
第三次测量
0．25
0．3
0．55
（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量。
方法一：改变电源电压
方法二：更换其中一条支路中的灯泡（规格不同）
请你根据他们的实验步骤和有关数据回答下列问题。
在拆接电路时，开关必须____________。
上面设计的表格中存在的不足之处是____________________________
表格补充完整后，通过对上面数据的分析可知后面两次实验是采用方法___________________来进行的，
实验的结论是：并联电路中干路的电流等于___
__。
(3)结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：
附加题：
1.如图5-11所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、
cd
、ed
两端时，电流表指针没有发生偏转；将导线并接在ab
两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（
）
A．e点断路
B．L1
断路
C．电流表短路
D．L2
断路
26．为一仓库设计一个电路，取货人在前门按电键K1，电铃响，红灯亮，送货人在后门按电键K2，电铃响，绿灯亮，按你设计一个电路图。
探究串并联电路的电流规律练习题答案
一、
题号
1
2
3
4
5
6
7
8
9
10
答案
D
C
C
A
B
A
C
C
D
B
二、
1.
0.3;
1.2
2.
0.3A;
0.3A;
0.5A;
0.7A
3.略
4.略
5.（1）不正确
（2）①
只测量一次就得出结论，结论有偶然性②电流表在使用前没有校零
6.（2）断开
缺少IA+IB这一项
各支路电流之和
（3）用一个电流表要多次拆接，可以一次选用三个电流表进行测量
附加题
1.B
2.略
图13
