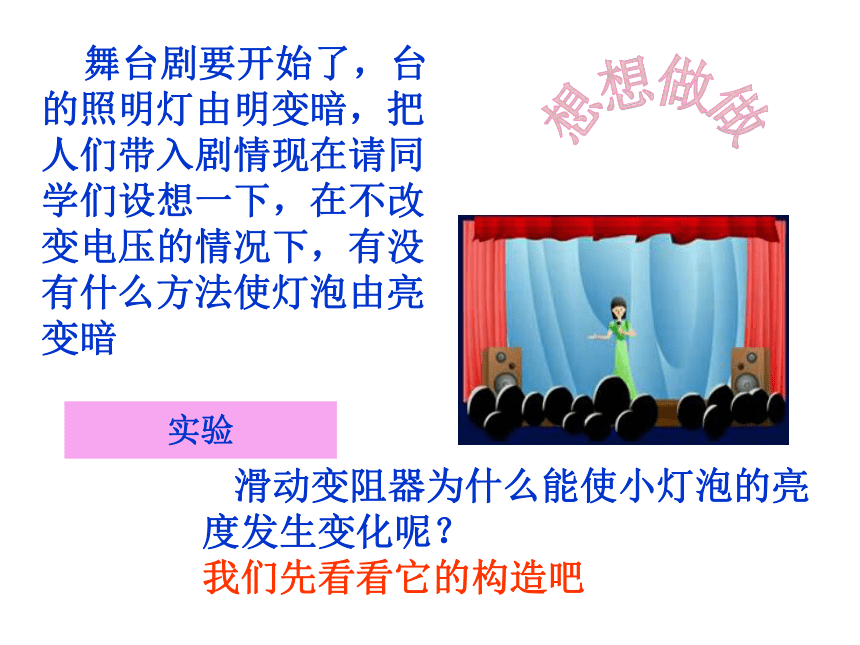

课件47张PPT。变阻器 舞台剧要开始了，台的照明灯由明变暗，把人们带入剧情现在请同学们设想一下，在不改变电压的情况下，有没有什么方法使灯泡由亮变暗

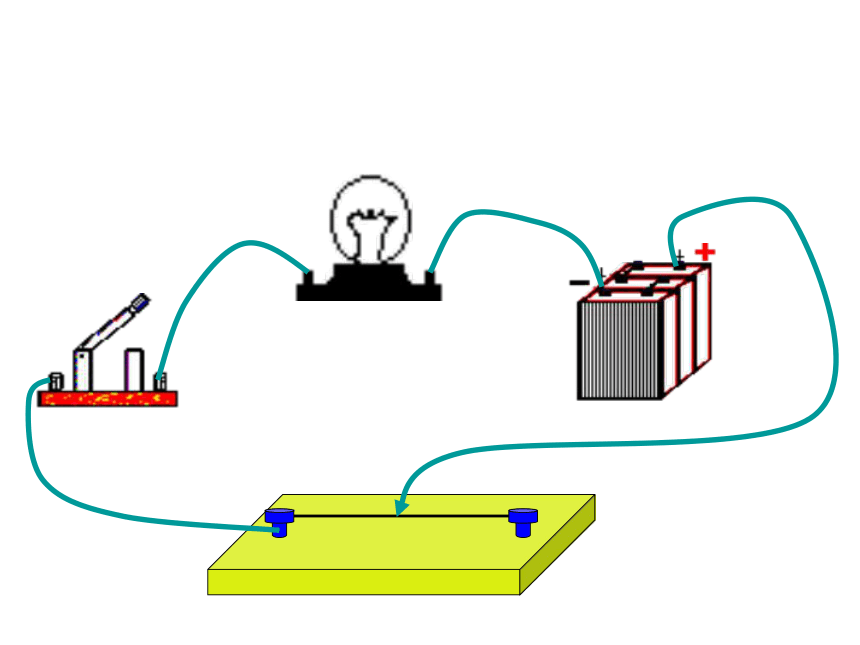

想想做做实验 滑动变阻器为什么能使小灯泡的亮度发生变化呢？

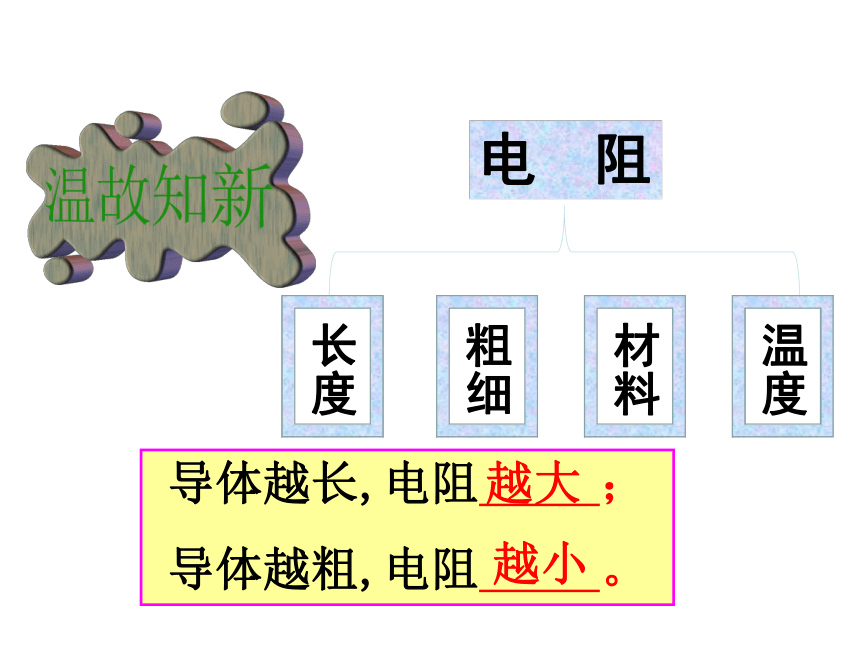

我们先看看它的构造吧电 阻长度粗细材料温度导体越长,电阻 ；
导体越粗,电阻 。越大越小变阻器定义：

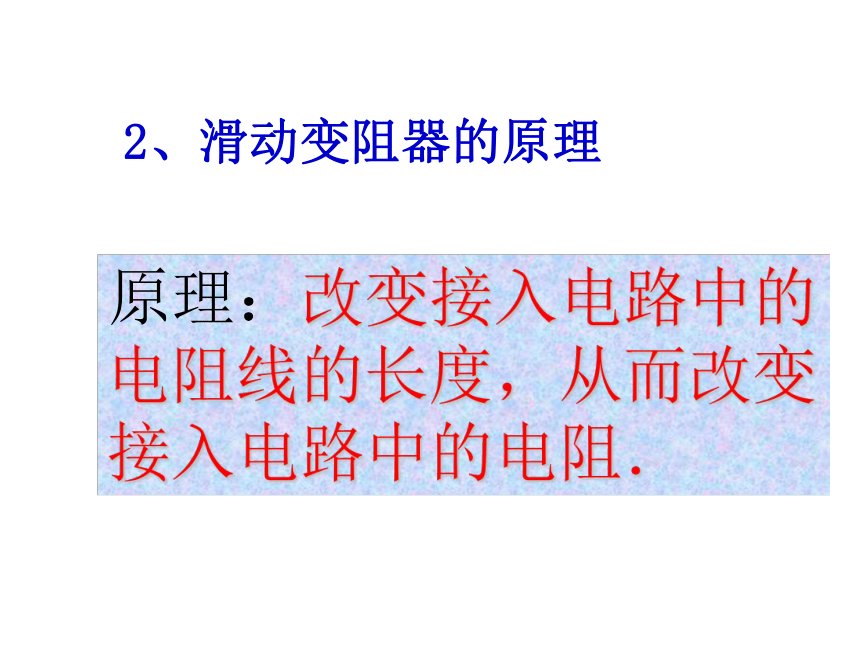

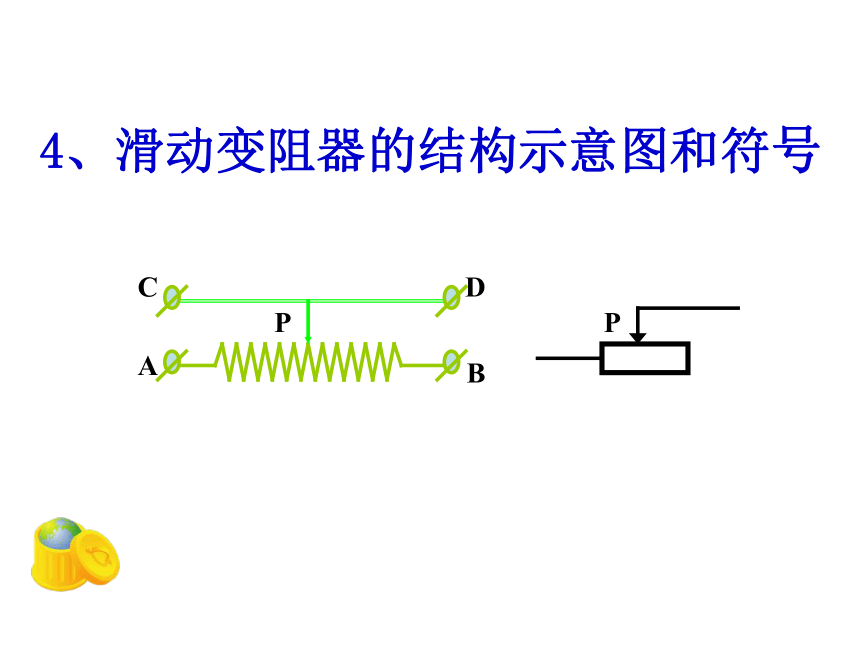

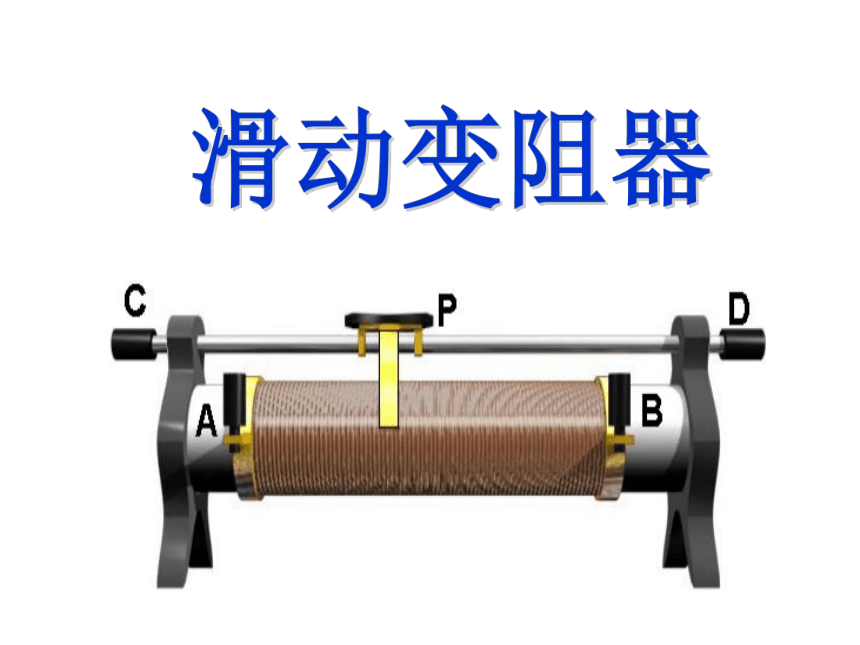

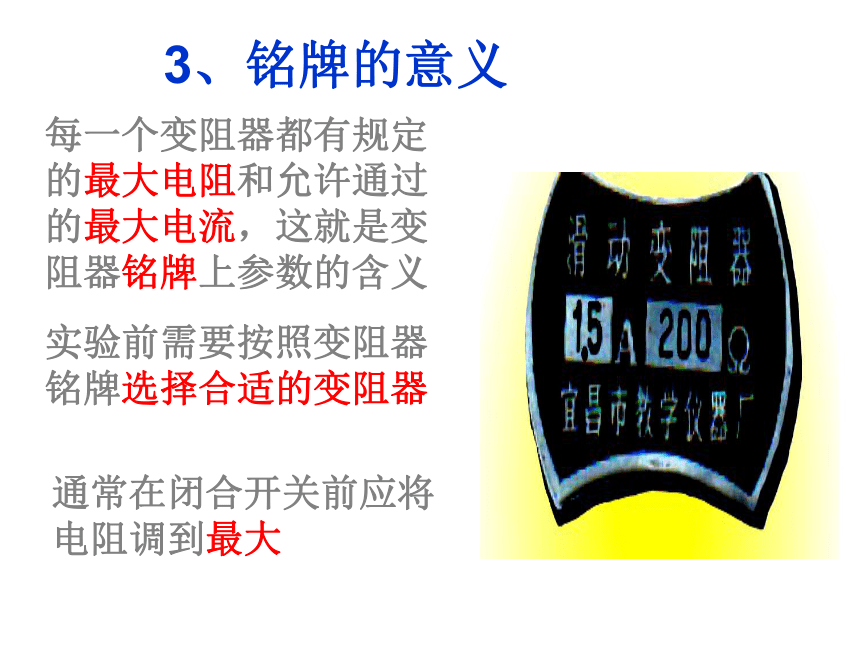

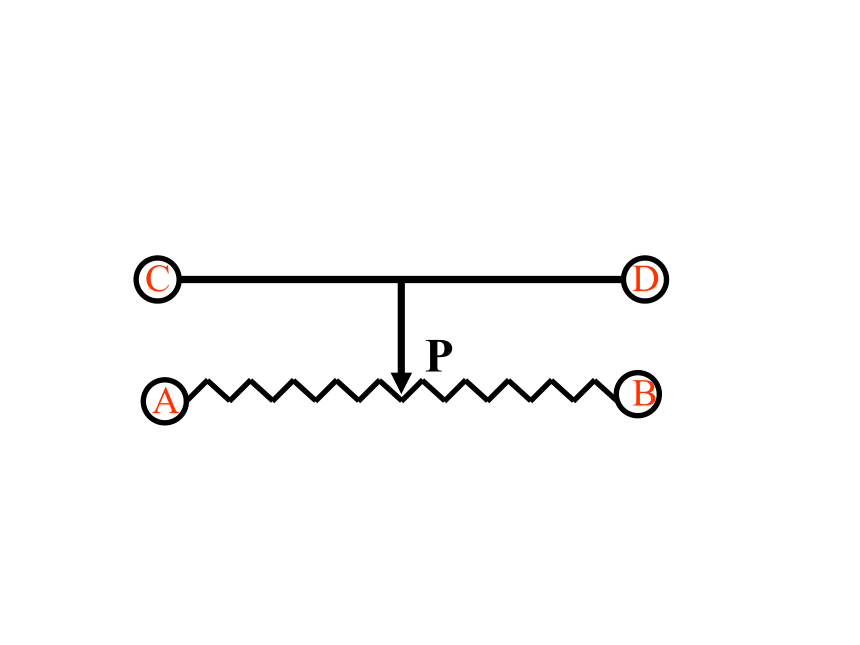

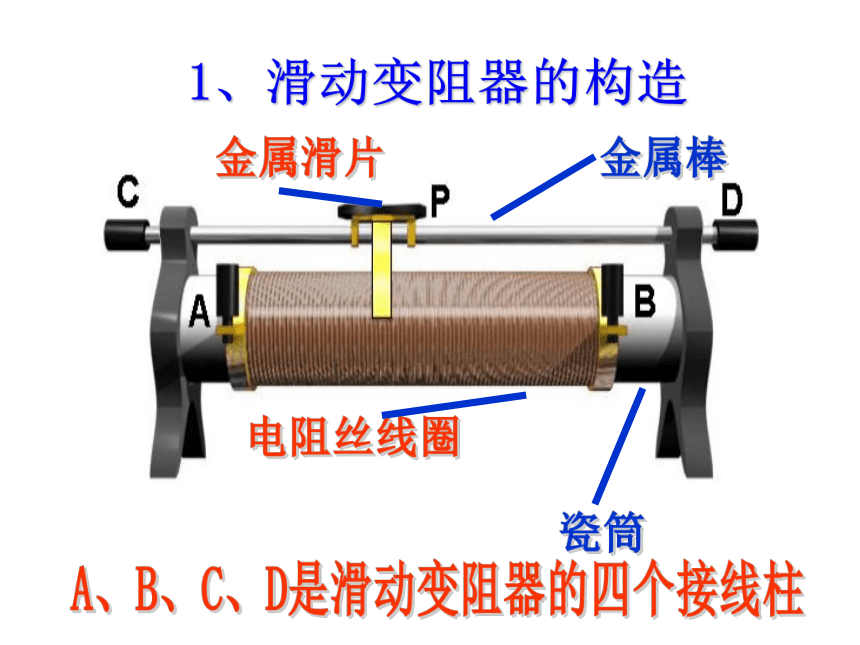

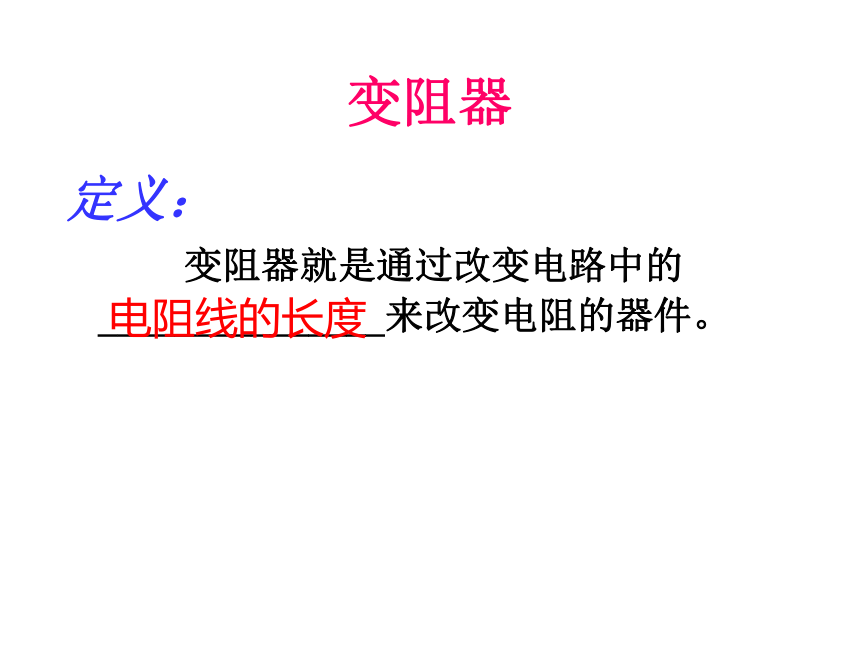

变阻器就是通过改变电路中的_______________来改变电阻的器件。电阻线的长度几种变阻器滑动变阻器电位器电阻箱滑动变阻器1、滑动变阻器的构造瓷筒金属滑片电阻丝线圈A、B、C、D是滑动变阻器的四个接线柱2、滑动变阻器的原理原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻．3、铭牌的意义每一个变阻器都有规定的最大电阻和允许通过的最大电流，这就是变阻器铭牌上参数的含义实验前需要按照变阻器铭牌选择合适的变阻器通常在闭合开关前应将电阻调到最大4、滑动变阻器的结构示意图和符号PCDABP1连接方法CDABP1连接方法CDABP2连接方法CDABP2连接方法出电流CDABP3连接方法CDAB3P连接方法出电流进电流CDABP4连接方法进电流出电流CDAB4P连接方法进电流出电流CDABP5连接方法CDABP5不能改变电阻的大小连接方法电流电流CDABP6没有电阻连入电路连接方法PPPP(1)(6)(5)(4)(3)(2)PPPP(1)(4)(3)(2) 连接方法:选择电阻线的一端和金属杆的一端，即“一上一下”接线柱接A、C=接A、D接B、C=接B、D变阻器的使用方法说明：滑片接近连入电路的下接线柱，连入电路的电阻越小；
滑片远离连入电路的下接线柱，连入电路的电阻越大。 相当于接入一根导线 相当于接入一个定值电阻CDABP遵循“一上一下”的原则滑动变阻器的正确连接方法2、连接“一上一下”两个接线柱1、串联接在电路中 规格：如：“50Ω 1.5A”、 “10Ω 2A” 最大阻值允许通过的最大电流规格及使用注意事项：在闭合开关之前，应将 滑片置于阻值最大端。注意事项：四变阻器想一想：
按照课本图14-8连接电路，然后将MN两个接线柱分别与右边滑动变阻器四个接线柱中的两个连接，分析有几种接法，接入电路的电阻线是哪段。 MN思考：
要使灯泡和变阻器中的电流大小相同，变阻器应该与灯泡串联还是并联？
要使灯泡由暗变亮，接通电路前应将滑片放到什么位置上？把你设计的实验电路图画在下面。串联。接通电路前滑片应放在阻值最大处。四变阻器变阻器的应用调光台灯调温电熨斗调速器等音量调节开关 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大CAC（2）、接入哪两个接线柱，无论怎样移动滑片，电阻都几乎为零？（1）、接入哪两个接线柱，移动滑片，电阻是不变的?即滑动变阻器相当于一个定值电阻。（3）、 接入哪两个接线柱，移动滑片，电阻随着滑片的移动而改变？向哪个方向移动电阻是变大？ 滑动变阻器上标有“3A 5Ω”的字样，
其中的“3A”表示：__________________________________，“5Ω”表示：__________________________。该滑动变阻器允许通过的最大的电流值是3A该滑动变阻器的最大电阻是5欧哪两个接线柱之间的电阻是不变的？ 答： 上方两接线柱之间，或者下方两接线柱之间。
如下图所示的滑动变阻器中，能够通过移动滑动变阻器的滑片改变电路中的电阻的是：
哪两个接线柱之间的电阻很小，几乎是零？
移动滑片时，哪两个接线柱之间的电阻随着改变？向哪两个方向移动时电阻变大？答：上端两接线柱之间。P向右电阻变大P向左电阻变大下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。__________________________________P三、小结一、滑动变阻器的构造和原理
二、滑动变阻器的铭牌上所标数值的意义和电路中的符号
三、滑动变阻器的接线方法及电阻的变化情况
四、变阻器的应用工作原理:改变电阻丝在电路中的长短来改变电阻，从而改变电路中电流的大小。
构造：四个接线柱、金属滑片、金属棒、瓷筒、电阻丝线圈。
符号:
使用规则：1、串联在电路中 2、接线“一上一下”
铭牌的意义:最大电阻和允许通过的最大电流.
注意：实验前需要按照变阻器铭牌选择合适的变阻器；通常在闭合开关前应将电阻调到最大小结:你学会了什么？作业任选变阻器的应用中的一类家电或器件，调查
市场上有哪些不同种类此类器件，写一份简单
的使用说明
