人教版九年级物理全一册第十七章第一节 17.1 电流与电压和电阻的关系 阻测试题（无答案）

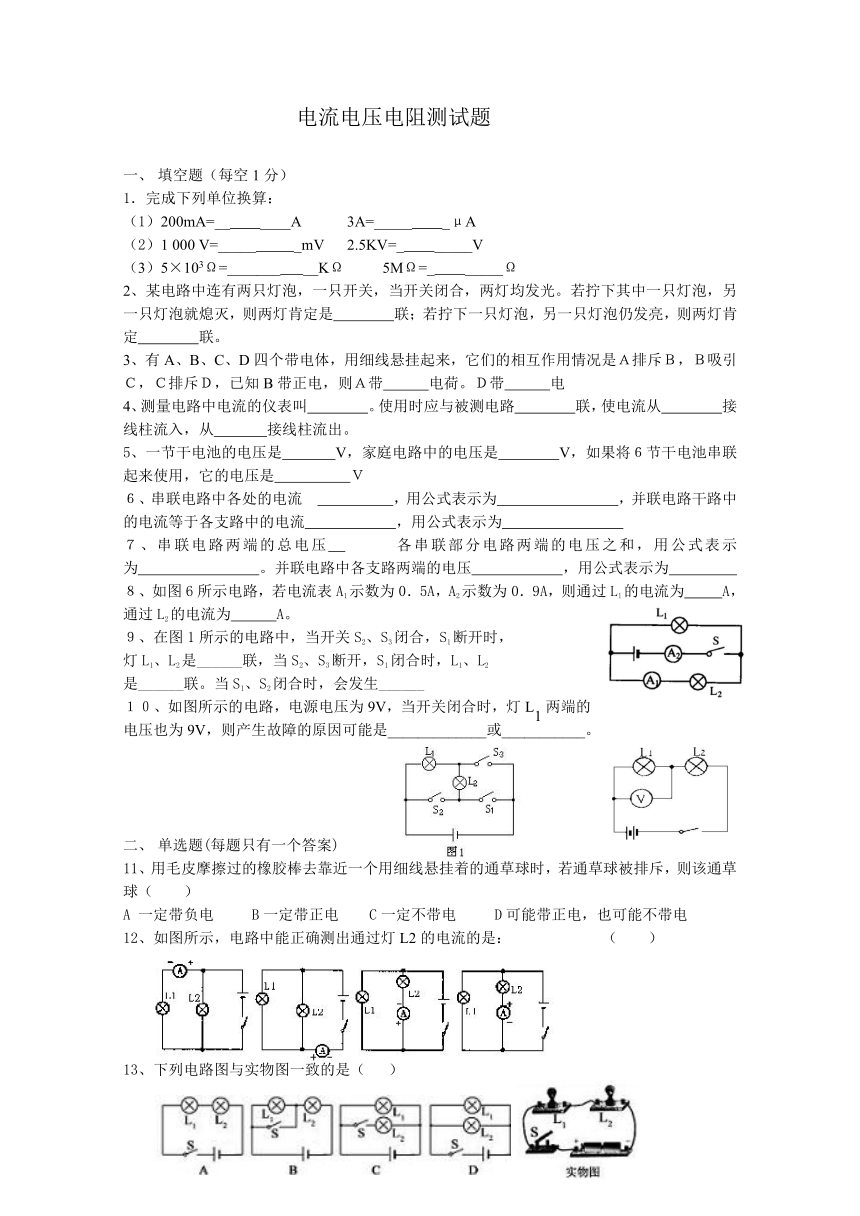

电流电压电阻测试题
填空题（每空1分）
1．完成下列单位换算：
（1）200mA=__
____A
3A=_____
_μA
（2）1
000
V=_____
_mV
2.5KV=_
_____V
（3）5×103Ω=_______
__KΩ
5MΩ=_
_____Ω
2、某电路中连有两只灯泡，一只开关，当开关闭合，两灯均发光。若拧下其中一只灯泡，另一只灯泡就熄灭，则两灯肯定是
联；若拧下一只灯泡，另一只灯泡仍发亮，则两灯肯定
联。
3、有A、B、C、D四个带电体，用细线悬挂起来，它们的相互作用情况是Ａ排斥Ｂ，Ｂ吸引Ｃ，Ｃ排斥Ｄ，已知B带正电，则Ａ带
电荷。Ｄ带　　　电
4、测量电路中电流的仪表叫
。使用时应与被测电路
联，使电流从
接线柱流入，从
接线柱流出。
5、一节干电池的电压是
V，家庭电路中的电压是
V，如果将６节干电池串联起来使用，它的电压是　　　　　Ｖ
６、串联电路中各处的电流　　　　　　，用公式表示为　　　　　　　　，并联电路干路中的电流等于各支路中的电流　　　　　　，用公式表示为　　　　　　　　
７、串联电路两端的总电压　　　　各串联部分电路两端的电压之和，用公式表示为　　　　　　　　。并联电路中各支路两端的电压　　　　　　，用公式表示为　　　　　　　　
８、如图6所示电路，若电流表A1示数为0．5A，A2示数为0．9A，则通过Ll的电流为
A，通过L2的电流为
A。
９、在图1所示的电路中，当开关S2、S3闭合，S1断开时，
灯L1、L2是______联，当S2、S3断开，S1闭合时，L1、L2
是______联。当S1、S2闭合时，会发生______
１０、如图所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是_____________或___________。
单选题(每题只有一个答案)
11、用毛皮摩擦过的橡胶棒去靠近一个用细线悬挂着的通草球时，若通草球被排斥，则该通草球（
）
A
一定带负电
B一定带正电
C一定不带电
D可能带正电，也可能不带电
12、如图所示，电路中能正确测出通过灯L2的电流的是：
（
）
13、下列电路图与实物图一致的是（
）

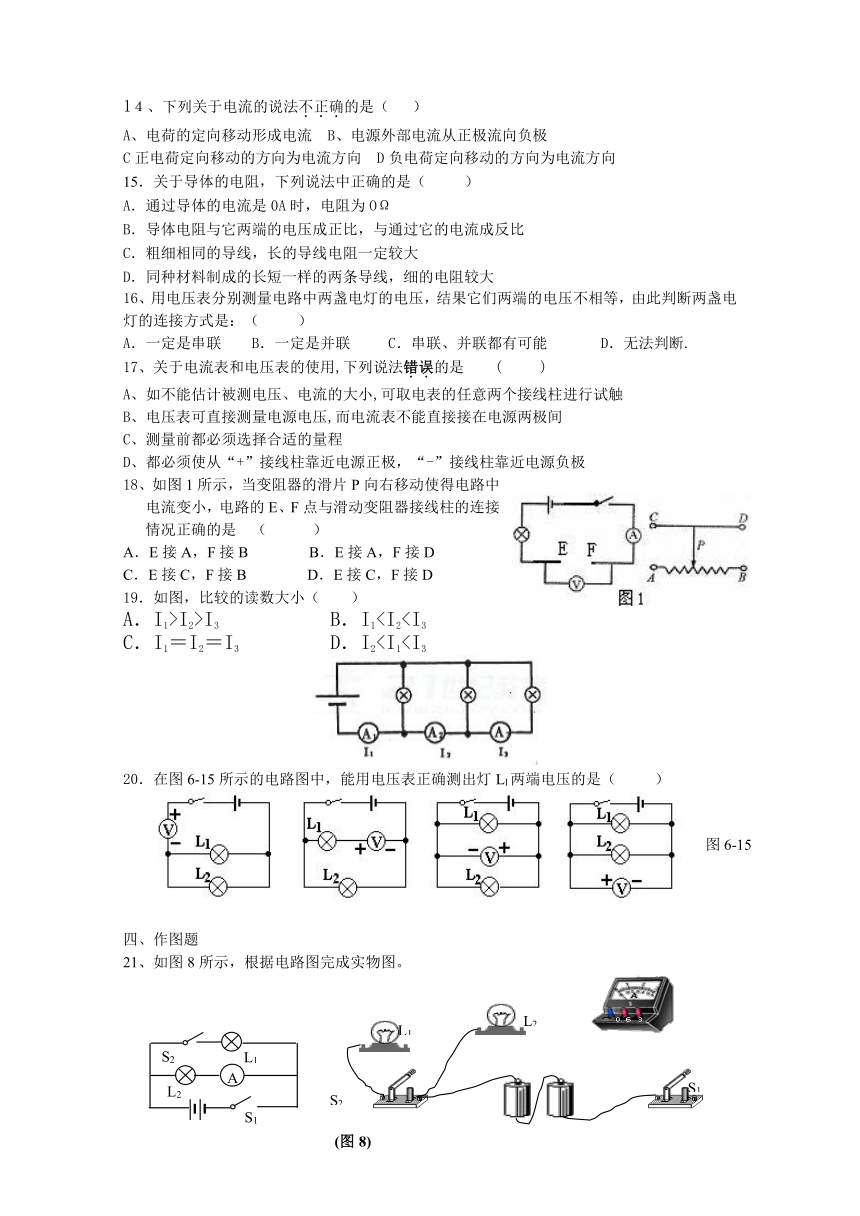

1４、下列关于电流的说法不正确的是（
）
A、电荷的定向移动形成电流
B、电源外部电流从正极流向负极
C正电荷定向移动的方向为电流方向
D负电荷定向移动的方向为电流方向
15．关于导体的电阻，下列说法中正确的是（　
）
A．通过导体的电流是0A时，电阻为OΩ
B．导体电阻与它两端的电压成正比，与通过它的电流成反比
C．粗细相同的导线，长的导线电阻一定较大
D．同种材料制成的长短一样的两条导线，细的电阻较大
16、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是：（
）
A．一定是串联
B．一定是并联
C．串联、并联都有可能
D．无法判断.
17、关于电流表和电压表的使用,下列说法错误的是
(
)
A、如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触
B、电压表可直接测量电源电压,而电流表不能直接接在电源两极间
C、测量前都必须选择合适的量程
D、都必须使从“+”接线柱靠近电源正极，“-”接线柱靠近电源负极
18、如图1所示，当变阻器的滑片P向右移动使得电路中电流变小，电路的E、F点与滑动变阻器接线柱的连接情况正确的是
（
）
A．E接A，F接B
B．E接A，F接D
C．E接C，F接B
D．E接C，F接D
19．如图，比较的读数大小（
）
A．I1>I2>I3
B．I1C．I1＝I2＝I3
D．I220．在图6-15所示的电路图中，能用电压表正确测出灯Ll两端电压的是（
）
四、作图题
21、如图8所示，根据电路图完成实物图。
22、用铅笔画线将下图中的元件连成电路，要求一个开关控制一盏电灯，并在右边画出电路图
23．将图按下列要求在虚框中画出电路图，然后连接实物图：（1）两灯泡并联；（2）开关控制整个电路；（3）电流表测干路上的电流;（4）电压表测量电源电压。
24.在下图甲中，闭合开关后，通过灯泡Ll的电流为0.5A，通过灯泡L2的电流为0.4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．
实验题：
25.图中电表的示数分别为：甲图________________，乙图_______________.
26.(1)闭合开关后电路将_____
__
(填"通路"、"断路"、"短路")；
(2)去掉导线a后，电路是
_联电路；
25、小强学习了滑动变阻器的使用方法后，想利用如图所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：
（1）连接好实物图；
（2）画好正确连接后的电路图；
（3）如果要使电铃的声音越来越响，针对你所设计的电路，说明应该如何调节滑动变阻器
27.在探究“导体的电阻与哪些因素有关”的问题时，某同学作了如下猜想：
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的材料有关；
猜想三：导体的电阻可能与导体的横截面积有关。
下表给出了实验中所用到的导体的情况：
导线代号
A
B
C
D
E
F
G
导线长度（m）
1.0
0.5
1.5
1.0
1.2
1.5
0.5
导线横截面积（mm2）
3.0
0.6
1.8
0.6
1.8
1.8
1.8
导线材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
（1）为了探究导体电阻与长度的关系，应选代号为_________的导线。
（2）为了探究导体电阻与材料的关系，应选代号为_________的导线。
（3）为了探究导体电阻与导体横截面积的关系，应选代号为_________的导线。
附加题
28.小明按如图所示电路进行实验，得到如下表所示的实验数据，
实验序号
A1示数
A2示数
V1示数
V2示数
V示数
1
0.4A
0.4A
4V
8V
12V
2
0.6A
0.6A
6V
6V
12V
3
0.8A
0.8A
8V
4V
12V
（1）如图电路是_______联电路，电压表V测_______的电压。电压表V1测_______的电压。
电压表V2测_______的电压。
（2）比较电流表A1和A2的示数，可得结论：_______________________________。
（3）比较三只电压表示数，可得结论：___________________________________________。
图6-15
L2
A
L1
S1
S2
S2
S1
L1
L2
(图8)
电源
L2
L1
S
A
0.666
3
V
3
15
