人教版九年级物理全一册 21.3广播、电视和移动通信 -同步练习-01(含参考答案)

信息的传递—广播电视和移动通信
同步练习
导
航：
01、无线电广播的发射由广播电台完成；发射部分主要由话筒、载波发生器、调制器、放大器和发射天线组成。接收部分主要由接收天线、调谐器、解调器和扬声器组成。
02、电视信号的传输与无线电广播基本相同，只是发射部分多了摄像机，接收部分多了显像管。
03、移动电话（无线电话，手机）既是无线电的发射装置，又是无线电的接收装置。它的特点是体积小，发射功率不大，天线简单，灵敏度不高，需要基站台转发信号。无绳电话是家话中主机电话与分机电话沟通的一种家用电话，一般使用范围在几十米或几百米之内。
一、基础过关：
01、无线电通信就是利用
来传递
信号和
信号的.
02、在发射电磁波的过程中，振荡器的作用是产生
的电流，话筒的作用是把
转化成
的电流.
03、发射无线电波需要有
、
、
和发射天线等.
04、接收无线电波需要有接收天线、
、
、
等.
05、电磁波的发射由
和
承担，电磁波的接收由
和
来完成.
06、我们通常使用收音机时，可以接收的电磁波中波的范围是
A.540
Hz至1600
Hz
B.500
kHz至1600
kHz
C.10
kHz至100
kHz
D.30
MHz至3×105
MHz
07、当我们打开或关闭电灯时，会从正在播音的收音机中听到“喀喀”的杂音，这杂音是电路通断时产生的什么被收音机接收的缘故
（
）
A.声音
B.电流
C.电磁波
D.光
08、电磁波的接收天线的作用是
（
）
A.只接收高频信号
B.只接收低频信号
C.只接收中频信号
D.可以接收各种频率信号
09、关于移动电话，下列说法正确的是
（
）
A.是无线电发射台
B.是无线电接收台
C.既是无线电发射台，又是无线电接收台
D.二者都不是
10、无线电广播的发射过程是:在广播电台话筒把播音员的
转换成
,然后用调制器把音频电信号加载到
(载波)上,再通过天线发射出去;无线电广播的接收过程是:收音机的天线接收到各种各样的
.转动收音机调谐器的旋钮,可以从中选出
的信号.收音机内的电子电路再把
从中取出来,放大后送到扬声器里转换成
,我们就听到广播了
11、电视中图像信号的工作过程是:摄像机把图像变成
,发射机把
加载到
电磁波上,通过发射天线发射到空中.电视机的接收天线把这样的
信号接收下来,通过电视机内的电路把
信号取出来并放大,由显像管把它还原成
.
12、移动电话靠空间的
来传递声音信息.当你讲话的时候,它用
把信息发射到空中;同时它又能在空中捕获
,得到对方讲话的信息.
13、电视广播的工作过程示意图如图10－3—1所示，请你在示意图的方框内填上这些装置的名称.
图10－3—1
14、下列通信手段中没有利用电磁波传播信号的是
（
）
A.雷达通信
B.电报
C.卫星电视
D.有线电话
15、雷雨天气时，打开的收音机听到的“咔咔嚓嚓”的声音比听到的雷声要超前，这是因为
（
）
A.电磁波在空气中的传播速度大于声速
B.电磁波在空气中的传播速度等于声速
C.电磁波在空气中的传播速度小于声速
D.上述说法均不正确
16、电磁波的发射工作是由_________________和__________承担，接收工作是由_________和_________来完成。
17、如图10－3－2所示的三种波形分别是音频、视频和射频，其中属于视频的是
（
）
图10－3－2
A.甲
B.乙
C.丙
D.无法确定
18、据资料介绍，到2009年，全球移动电话（手机）用户将达到26亿，是世界总人口的40%。手机以体积小、携带方便、通话不受时空限制等优点，备受人们的喜爱。你一定使用过手机，请完成下列各题。
（1）手机的天线具有________________________和________________________两项功能。
（2）移动电话与固定电话是通过__________________________转接，实现连通的。
19、转动收音机调谐器的旋钮
（
）
A.选定某一频率的电台信号
B.调节收音机的音量
C.把音频信号转换成声音
D.把声音信号从高频调制信号中检出来
20、能把声音和图像转化为变化的电流的装置是
（
）
A.话筒、摄像机
B.话筒、显像器
C.扬声器、显像管
D.扬声器、摄像机
21、(2010山西太原模拟，14)我国是世界上手机用户最多的国家。手机间是通过
传递信息的。我们能听到手机发出的声音，是因为手机中的发声体在
。若把一手机放在真空罩中，再用另一手机拨打罩内的手机号码，结果发现罩内手机彩灯闪烁，但却听不到手机的铃声，这是因为
不能传声。
二、再接再厉：
1、无线电广播台使用的电磁波中波频率范围是：535－1605kHz，可知其最高频率为最低频率的
倍，最低频率的无线电波的波长为
m.
2、在无线电通信过程中，下述说法正确的是
（
）
A.电磁波的波速等于波长乘频率
B.电磁波的传播速度一定等于3×108m/s
C.电磁波的波长跟它的频率成正比
D.无线电广播用的电磁波是长波和微波
3、用无线电波来传递信号的过程中，下列说法不正确的是
（
）
A.发射电磁波要有振荡器、调制器和天线
B.接收电磁波要有天线、调谐器、检波器和耳机
C.用电磁波能传递图像
D.收音机、电视机、VCD都是电磁波的接收机
4、我国电视频道6频道的频率范围是167
MHz到175
MHz,这个频道的波长范围是
m到
m.
5、（多选）小明、小红、小云、小月四位同学在一块儿议论移动电话的话题，他们有以下几种说法，你认为正确的是
（
）
A.每一个移动电话都是一个无线电台，可发射无线电波
B.每一个移动电话都能接收空中的无线电波
C.甲与乙可以直接通话，说明移动电话甲发射的无线电波直接传到了乙处
D.移动电话就是我们平时说的手机

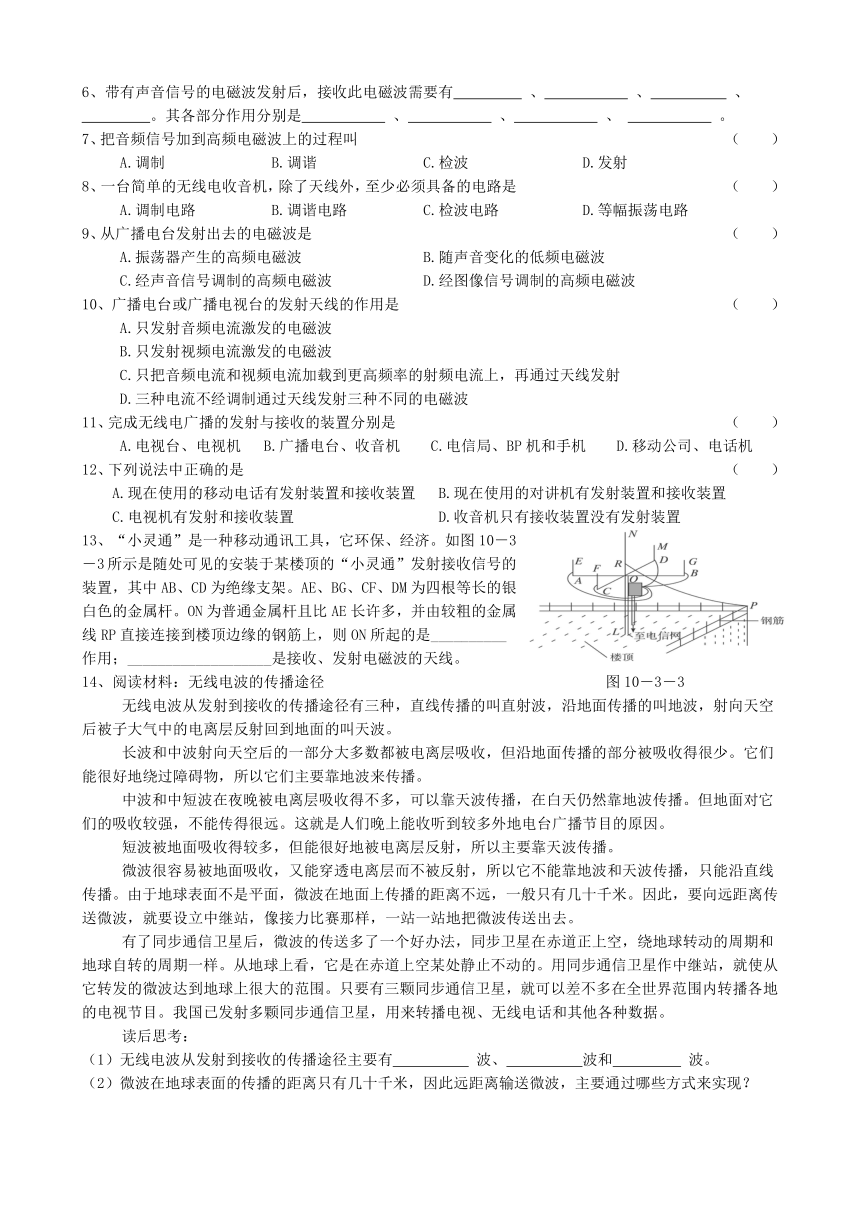

6、带有声音信号的电磁波发射后，接收此电磁波需要有
、
、
、
。其各部分作用分别是
、
、
、
。
7、把音频信号加到高频电磁波上的过程叫
（
）
A.调制
B.调谐
C.检波
D.发射
8、一台简单的无线电收音机，除了天线外，至少必须具备的电路是
（
）
A.调制电路
B.调谐电路
C.检波电路
D.等幅振荡电路
9、从广播电台发射出去的电磁波是
（
）
A.振荡器产生的高频电磁波
B.随声音变化的低频电磁波
C.经声音信号调制的高频电磁波
D.经图像信号调制的高频电磁波
10、广播电台或广播电视台的发射天线的作用是
（
）
A.只发射音频电流激发的电磁波
B.只发射视频电流激发的电磁波
C.只把音频电流和视频电流加载到更高频率的射频电流上，再通过天线发射
D.三种电流不经调制通过天线发射三种不同的电磁波
11、完成无线电广播的发射与接收的装置分别是
（
）
A.电视台、电视机
B.广播电台、收音机
C.电信局、BP机和手机
D.移动公司、电话机
12、下列说法中正确的是
（
）
A.现在使用的移动电话有发射装置和接收装置
B.现在使用的对讲机有发射装置和接收装置
C.电视机有发射和接收装置
D.收音机只有接收装置没有发射装置
13、“小灵通”是一种移动通讯工具，它环保、经济。如图10－3－3所示是随处可见的安装于某楼顶的“小灵通”发射接收信号的装置，其中AB、CD为绝缘支架。AE、BG、CF、DM为四根等长的银白色的金属杆。ON为普通金属杆且比AE长许多，并由较粗的金属线RP直接连接到楼顶边缘的钢筋上，则ON所起的是__________作用；___________________是接收、发射电磁波的天线。
14、阅读材料：无线电波的传播途径
图10－3－3
无线电波从发射到接收的传播途径有三种，直线传播的叫直射波，沿地面传播的叫地波，射向天空后被子大气中的电离层反射回到地面的叫天波。
长波和中波射向天空后的一部分大多数都被电离层吸收，但沿地面传播的部分被吸收得很少。它们能很好地绕过障碍物，所以它们主要靠地波来传播。
中波和中短波在夜晚被电离层吸收得不多，可以靠天波传播，在白天仍然靠地波传播。但地面对它们的吸收较强，不能传得很远。这就是人们晚上能收听到较多外地电台广播节目的原因。
短波被地面吸收得较多，但能很好地被电离层反射，所以主要靠天波传播。
微波很容易被地面吸收，又能穿透电离层而不被反射，所以它不能靠地波和天波传播，只能沿直线传播。由于地球表面不是平面，微波在地面上传播的距离不远，一般只有几十千米。因此，要向远距离传送微波，就要设立中继站，像接力比赛那样，一站一站地把微波传送出去。
有了同步通信卫星后，微波的传送多了一个好办法，同步卫星在赤道正上空，绕地球转动的周期和地球自转的周期一样。从地球上看，它是在赤道上空某处静止不动的。用同步通信卫星作中继站，就使从它转发的微波达到地球上很大的范围。只要有三颗同步通信卫星，就可以差不多在全世界范围内转播各地的电视节目。我国已发射多颗同步通信卫星，用来转播电视、无线电话和其他各种数据。
读后思考：
（1）无线电波从发射到接收的传播途径主要有
波、
波和
波。
（2）微波在地球表面的传播的距离只有几十千米，因此远距离输送微波，主要通过哪些方式来实现？
14、如下表所示为我国电视频道的划分情况，若某电视台传播的电视节目频道号是4，则它的射频范围是______________。
我国电视频道的划分
频道号
1
2
…
6
…
68
频率范围/MHz
48.5—56.5
56.5—64.5
…
167—175
…
950—958
三、综合提升：
1、(多选)课外活动时,几位同学在一起谈论无线电广播信号的发射,他们有以下几种看法,你认为正确（
）
A.话筒把声音信号转换成电信号向外发射电磁波
B.载波发生器可以产生高频电磁波
C.调制器把音频电信号加载到高频电磁波上
D.电磁波的发射要通过天线
2、“六一”期间，小寒同学在家中看电视节目，他的父母问他电视信号是如何接收的，他说经过了以下几个主要步骤，你认为不正确的是
（
）
A.天线可以接收到空间中的电磁波
B.利用调谐器可以选出我们需要的某一频率的电磁波
C.显像管直接把电磁波转换成图像
D.音频电信号经放大后在扬声器中转换成声音
3、课外活动时间，有几位同学讨论无线电广播和电视信号的接收、发射时，有以下几种说法，你认为正确的是
（
）
A.无线电广播是光、电信号之间的相互转换
B.电视信号的接收或发射是声、电信号之间的转换
C.无论是无线电广播还是电视都是光、电信号的转换
D.无论是无线电广播还是电视都有声、电信号的转换
4、关于无线电广播的发射和接收，下列说法错误的是
（
）
A.收音机的工作过程依次是调谐→接收天线→检波→喇叭
B.收音机的工作过程依次是接收天线→调谐→检波→喇叭
C.发射时将音频电流和射频电流先输入调制器，变成调幅电流，再输入发射机，由发射机传给天线发射出去
D．以上说法都不对
5、关于音频、视频和射频及频道，下列说法中正确的是
（
）
A.音频是由声音变成的电信号，它的频率很高，音频电流在空间激发电磁波的能力很强
B.视频是由图像变成的电信号，它的频率较高，视频电流在空间激发电磁波的能力很强
C.射频是把声音和图像变成的电信号加载到视频电流上，但不能向空中发射
D.频道是指不同的频率范围
6、电视台把无线电信号传送到高空中的通信卫星上，卫星再把信号传到地面上的其他地区，这样就实现了卫星电视转播。在调试过程中，电视台本身也需要接收卫星传回的信号，并和演播室用电缆传来的信号进行比较。这时发现卫星传来的画面上，人物动作的变化总比电缆传来的画面相应的变化慢一些。
（1）解释产生这种时间延误的原因；
（2）已知通信卫星的高度大约是36
000
km，无线电信号传播的速度与光在真空中的速度相同，估算画面延迟的时间。
7、一青年在舞台下30
m处观看演出，另一青年在距剧场1×106
m处的某地,坐在收音机旁收听演出实况，如场内未采用无线电扩音设备，哪位青年先听到演员的声音？
10.03信息的传递—广播电视和移动通信
同步练习
参考答案
一、基础过关：
1.电磁波；声音；图像
2.高频振荡；声音；变化
3.话筒；载波发生器；调制器（和放大器）
4.调谐器（解调）；检波器（选台）；耳机
5.广播电台；电视台；收音机；电视机
8.B
10.C
11.D
12.D
14、声音信号，电信号，高频电磁波，电磁波，特定频率，音频信号，声音
15、电信号，电信号，频率很高的，高频，图像，图像
16、电磁波，电磁波，电磁波
23、略
25、D
26、A
28、广播电台
电视台
电视
收音机
34、B
35、（1）发射无线电波
接收无线电波
（2）基地台和电话交换机
36、A
38、A
42、电磁波
振动
真空
二、再接再厉：
6.3；560.7
7.A
提示：电磁波在真空中的传播速度与光速相同，是3×108
m/s，在空气中和真空中近似.电磁波的波长跟它的频率成正比，电磁波的波速等于波长乘频率.无线电广播用的电磁波是长波和中波，所以选项A正确.
9.D
提示：VCD是直接把音频信号和视频信号输入电视机，它不是电磁波的接收机，所以选项A、B、C都正确，答案是D.
18、1.8
，1.7
21、ABD
27、天线
调谐
检波
耳机
天线用来接收电磁波
调谐用来选出需要某一频率的电磁波
检波用来从高频振荡电流中取出声音信号
耳机用来将电流信号还原成声音
29、A
30、C
31、C
32、C
33、B
37、ABD
43、避雷针
AE、BG、CF、DM
45、72.5
MHz—80.5
MHz
60、（1）直射、地、天；（2）设立微波中继站，利用卫星通信传输微波。
三、综合提升：
19、BCD
20、C
22、D
40、BC
41、D
47、（1）无线电信号由地面传到卫星再返回电视台需要一段时间，由于地面到卫星之间的距离比演播室到接收器间的距离大得多，所以卫星传回的画面要稍慢一些。
（2）
13、分析：在舞台下30
m处青年听到的声音是声音从空气中传播过来的，在空气中声音传播的速度为v1=340
m/s,坐在收音机旁收听演出实况是电磁波传来的，电磁波传播速度为v2=3×108
m/s.求出两者听到演员发出的声音所需时间就能比较出谁先听到.
解：由v=，可得t=
t1=≈0.0882
s
t2==0.0033
s
因为0.0882
s＞0.0033
s
v1＞v2
所以1×106
m处坐在收音机旁收听演出实况的那位青年先听到演员的声音.
