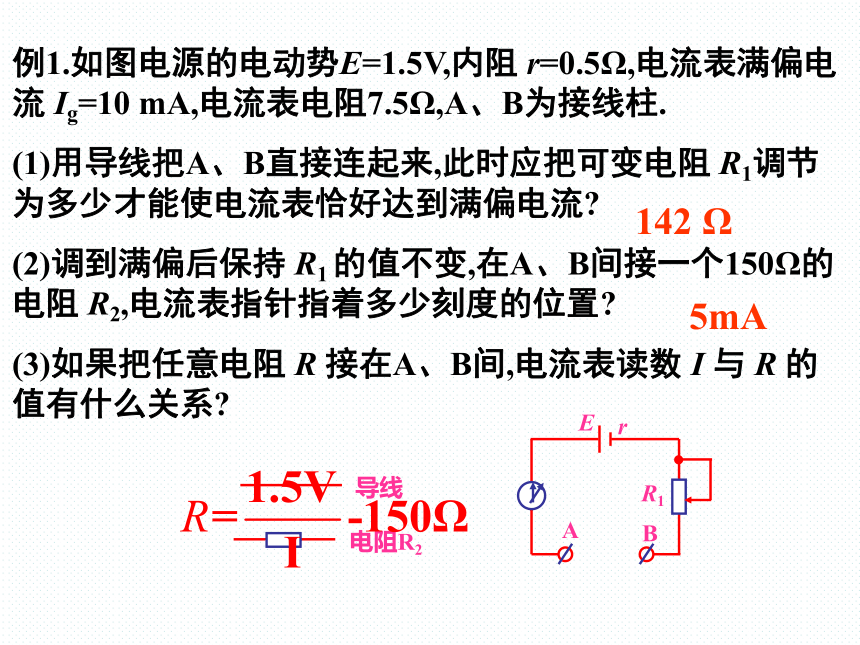

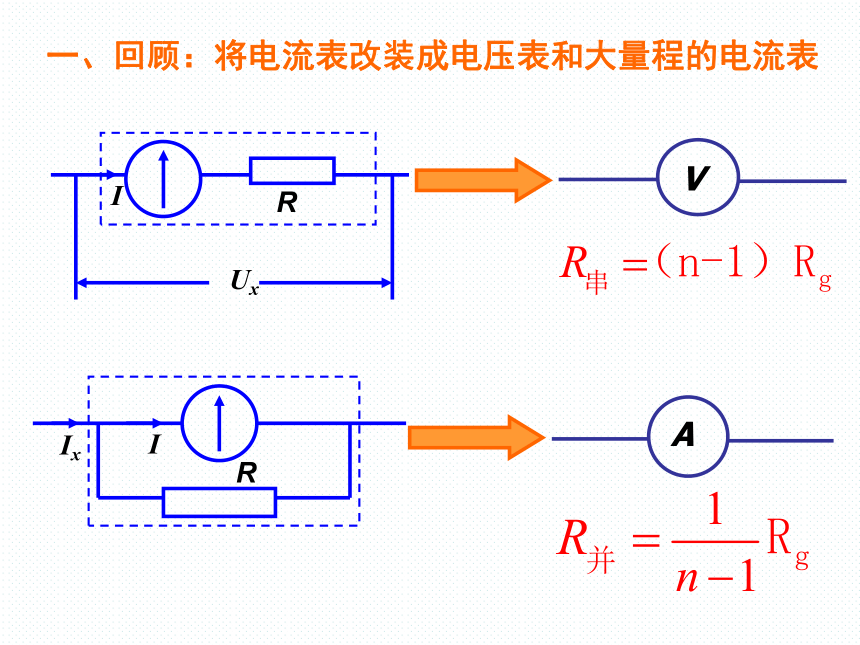

课件38张PPT。2.7 学生实验：练习使用多用电表第二章 直流电路一、回顾：将电流表改装成电压表和大量程的电流表例1.如图电源的电动势E=1.5V,内阻 r=0.5Ω,电流表满偏电流 Ig=10 mA,电流表电阻7.5Ω,A、B为接线柱.
(1)用导线把A、B直接连起来,此时应把可变电阻 R1调节为多少才能使电流表恰好达到满偏电流?
(2)调到满偏后保持 R1 的值不变,在A、B间接一个150Ω的电阻 R2,电流表指针指着多少刻度的位置?

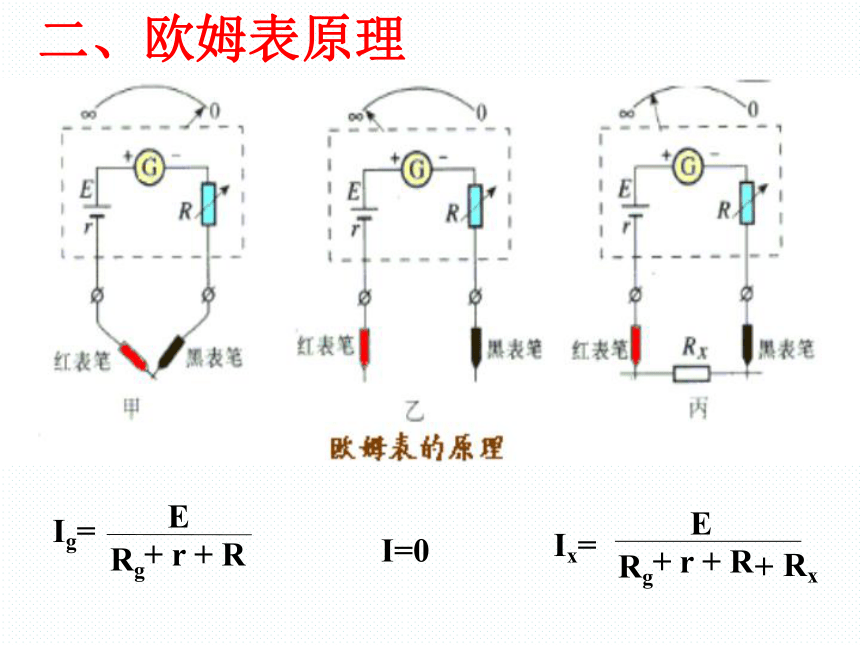

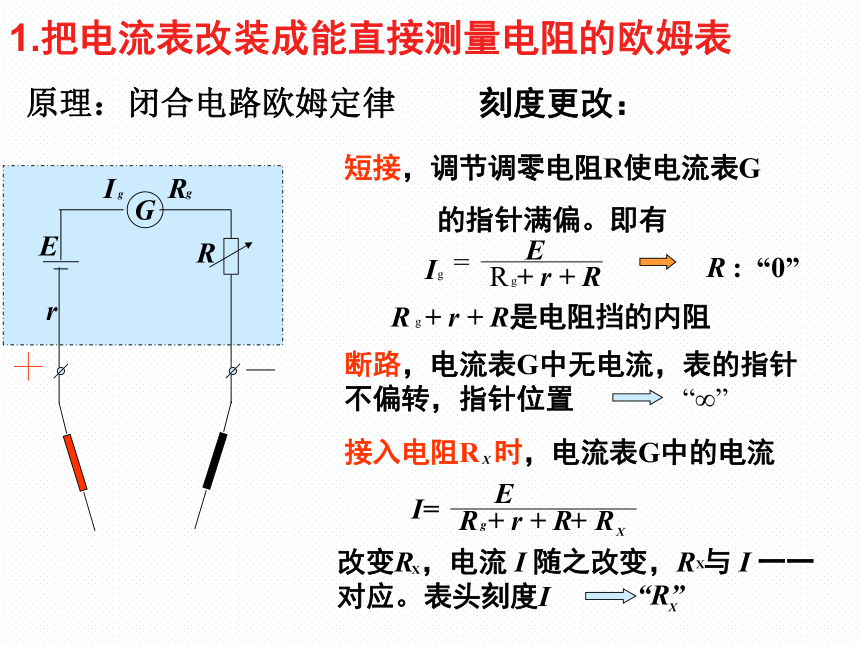

(3)如果把任意电阻 R 接在A、B间,电流表读数 I 与 R 的值有什么关系?导线电阻R2142 Ω5mA二、欧姆表原理I=01.把电流表改装成能直接测量电阻的欧姆表原理：闭合电路欧姆定律刻度更改：短接，调节调零电阻R使电流表G

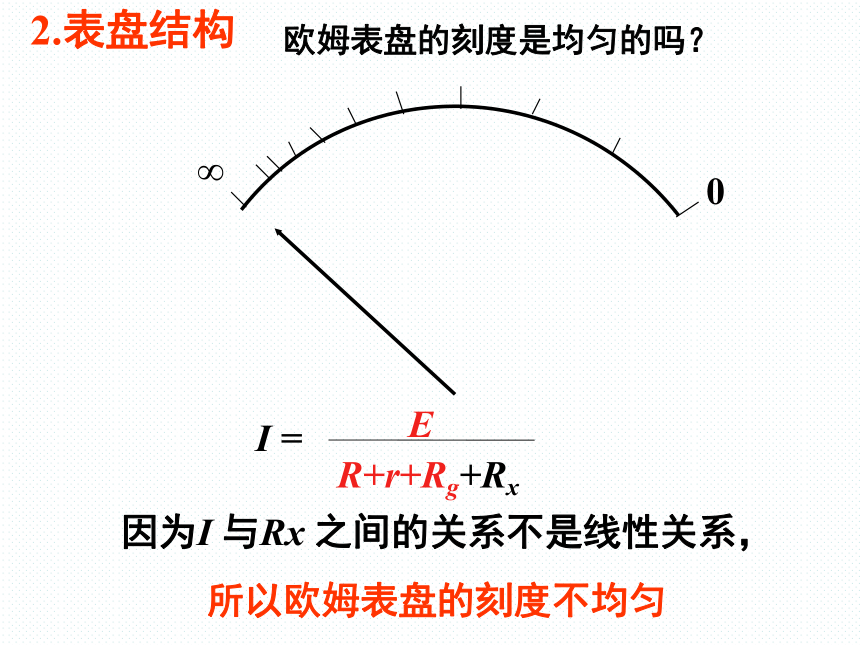

的指针满偏。即有R : “0”改变R ，电流 I 随之改变，R 与 I 一一对应。表头刻度IXX 2.表盘结构欧姆表盘的刻度是均匀的吗？因为I 与Rx 之间的关系不是线性关系，

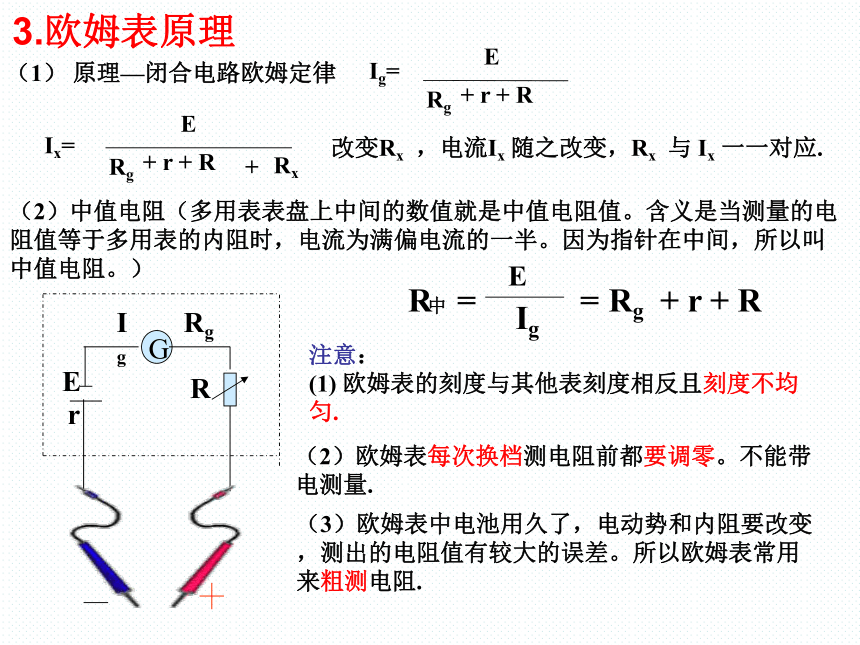

所以欧姆表盘的刻度不均匀I =（1） 原理—闭合电路欧姆定律改变Rx ，电流Ix 随之改变，Rx 与 Ix 一一对应.（2）中值电阻（多用表表盘上中间的数值就是中值电阻值。含义是当测量的电阻值等于多用表的内阻时，电流为满偏电流的一半。因为指针在中间，所以叫中值电阻。）注意：

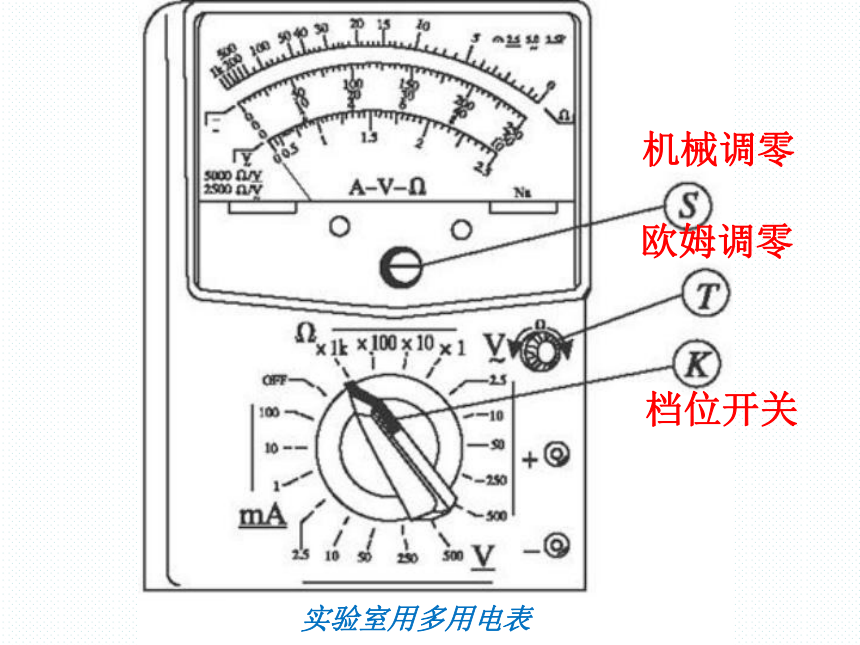

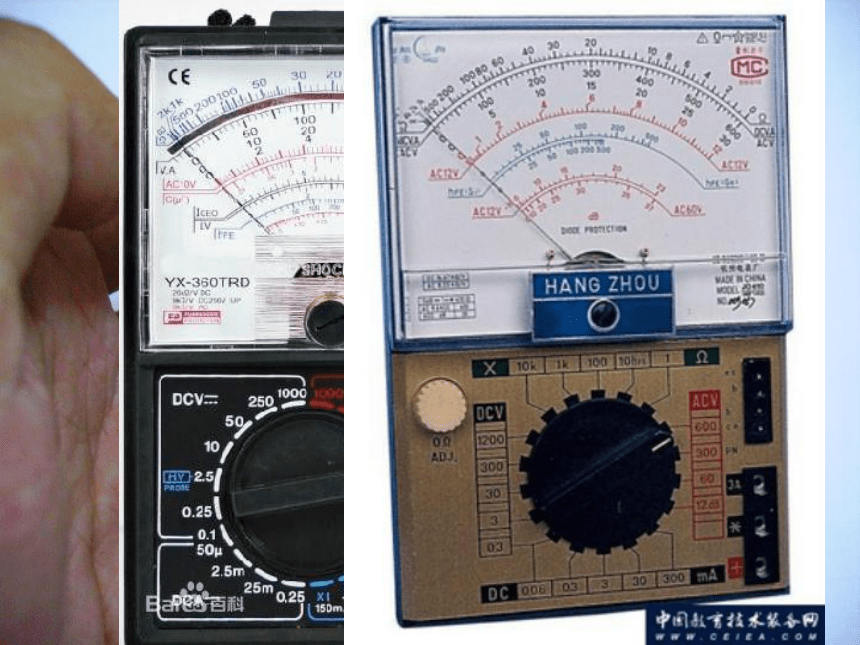

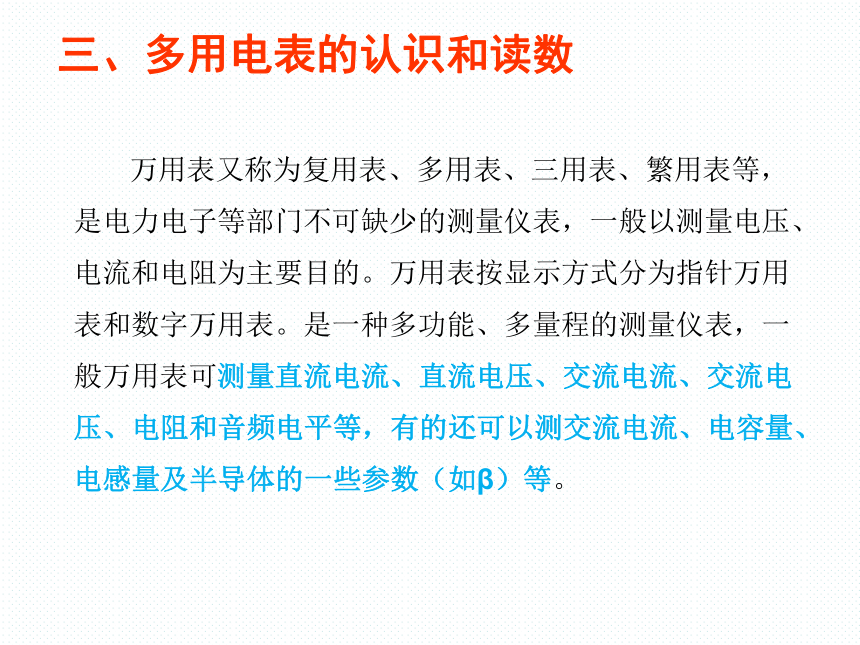

(1) 欧姆表的刻度与其他表刻度相反且刻度不均匀.（2）欧姆表每次换档测电阻前都要调零。不能带电测量.（3）欧姆表中电池用久了，电动势和内阻要改变，测出的电阻值有较大的误差。所以欧姆表常用来粗测电阻.3.欧姆表原理 万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）等。三、多用电表的认识和读数 机械调零欧姆调零档位开关实验室用多用电表 实验室用多用电表 表盘结构

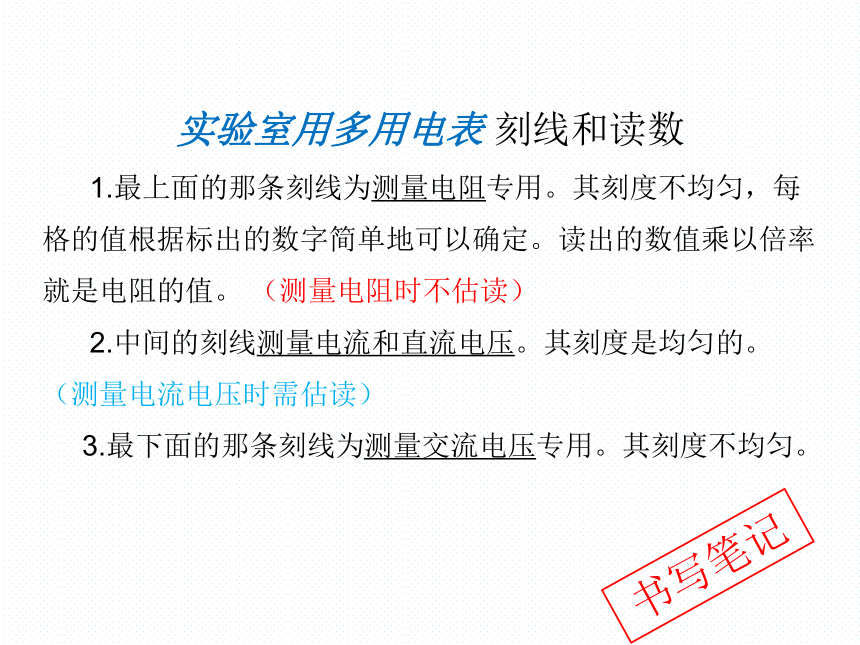

实验室用多用电表 刻线和读数
1.最上面的那条刻线为测量电阻专用。其刻度不均匀，每格的值根据标出的数字简单地可以确定。读出的数值乘以倍率就是电阻的值。 （测量电阻时不估读）
2.中间的刻线测量电流和直流电压。其刻度是均匀的。（测量电流电压时需估读）
3.最下面的那条刻线为测量交流电压专用。其刻度不均匀。书写笔记实验室用多用电表 电阻
倍率档位
即：测量
X100Ω倍率量程档位
即：测量“0—2.5V
直流电压”
精确度：0.05V量程档位
即：测量“0—100mA
直流电流”
精确度：2mA思考与讨论电流表欧姆表电压表电流表、欧姆表和电压表都有一个表头，能不能让它们共用一个表头制成一个多用电表呢?1
2 3 A现在要使 B 接1时能成为电流表，接2时能成为欧姆表，接3时能成为电压表，这就成了一个简单的多用电表。这个多用电表的电路图是怎样的？请把它在下图基础上画出来。多用电表结构1.多用电表问题1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流和电压时两个位置中哪个位置的量程比较大?AB1234561、2为电流表
3、4为欧姆表，
5、6为电压表 电流：1大
电压：6大 在识别电阻档和电压档电路时，可以把虚线框内的电路当成一个电流表。(3)红表笔接高电势,黑表笔接低电势。(4)读数时先看量程再看小格,要正视表针。1.测量电压 怎样用多用电表测量小灯泡的电压? 测量中应注意什么?注意:(2)量程应大于小灯泡两端电压的估计值。(1)将电压表并联在待测电路两端。四、欧姆表的使用: 2.测量电流 怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?(1)将电流表串联在待测电路中。 注意:(2)量程应大于通过小灯泡电流的估计值。(3)电流应从红表笔流入电表。(4)读数时先看量程再看小格,要正视表针。3.测量定值电阻　　一般常用的欧姆表是多用电表中的一个功能．欧姆表的使用要点是：
（1）机械调零：用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别插入“+”、“-”插孔。
（2）选择倍率：根据被测电阻的大致值，将选择开关旋转到欧姆挡相应的倍率上．
欧姆档的倍率表示测量值跟指针指示值的倍数关系．例如用“×10”档测某电阻时，指示值为15，则表示被测电阻值是15×10＝150（?）．选取档位的根据是以测量时指针尽可能达半偏为宜．（3）电阻调零（欧姆调零）：红、黑表笔短接，调节调零旋钮（调节调零电阻的值）使指针指向最右方0?处．（若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池）
（4）测量：将被测电阻跨接在红、黑表笔间．
　　注意：
　　①不要用手接触电阻的两引线．
　　②若发现指针偏角太大或太小应换用倍率较小或较大的挡．但每次换档后必须重新调零．
③每次测电阻前都要把电阻从电路中断开不能带电测量。
（5）读数：测量值＝表盘指针示数×倍率．
（6）测量完毕，将选择开关旋转到“OFF”档或交流电压最高档，拨出表笔，长期不用应取出电池．(1)待测电阻要跟别的元件和电源断开。(2)倍率应使指针指在中间位置附近。欧姆表的使用注意：Rx(3)换挡要重新电阻调零。(4)读数=表针示数×倍数。4.判断二极管的质量和极性 用万用电表的欧姆挡，挡位开关调到R×100或R×1K位置。且红表笔接电源的负极,黑表笔接电源的正极. 二极管正向时导通，电阻约为几百欧姆,反向是截止，电阻约为几百千欧。正向电阻越小越好，(不能为零),反向电阻越大越好，(不能无限大)(1)二极管是一种半导体元件，二极管的单向导电性
(2)导电特点:
电流从正极流入时电阻较小;
电流从负极流入时电阻较大。
二极管PN正极负极书写笔记(3)测量二极管的正向电阻 ①机械调0(左侧0)；
②选挡:将选择开关旋至低倍率的 欧姆挡(例如“×10Ω挡)；
③电阻调0(右侧0)；
④测量:将黑表笔接触二极管正极,红表笔接触二极管负极；
⑤读数:将指针示数乘以倍率得测量值。 (4)测量二极管的反向电阻 ①机械调0(左侧0)；
②选挡:将选择开关旋至高倍率的 欧姆挡(例如“×100Ω挡)；
③再次电阻调0(右侧0)；
④测量:将黑表笔接触二极管负极,红表笔接触二极管正极；
⑤读数:将指针示数乘以倍率得测量值。 (5)应用:判断二极管的正负极;
判断二极管的好坏。五.迁移应用：查找电路故障，黑盒子问题六、欧姆表测电阻的优缺点: 优点：测量方便
缺点：若电池用久了，电动势与内阻会变化，产生误差较大，只能粗略测量电阻.RxR_GEr+【说明】
1、多用电表在使用前，一定要观察指针是否指向电流的零刻度，若有偏差，应调整机械零点。
2、合理选择电流、电压挡的量程，使指针尽可能指在满刻度附近。
3、测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔。
4、合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近。
5、换用欧姆档的量程时，一定要重新调整欧姆零点。
6、要用欧姆档读数时，注意乘以选择开关所指的倍率.
7、实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。长期不用，应将多用电表中的电池取出。处理与分析二、误差分析知识小结：练习使用多用表例1.如图所示，是一个量程为5mA的电流改装成的欧姆表，电池电势ε＝1．5V。改装后，将原电流表5mA刻度处的刻度确定为0位置。在图中括号内标出欧姆表的＋、－插孔。若在两表笔之间接入一未知电阻Rx时，表针恰好指在刻度盘正中位置，则Rx=________。左－右＋300 Ω例2、调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是（ ）
A.这个电阻值很小。
B.这个电阻值很大。
C.为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。
D.为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。
BD例3、用多用电表测量直流电路中通过灯泡的电流时，首先把选择开关拨到 挡，然后把多用电表 联在电路中，则电流应从 表笔流入，从 表笔流出。答案：直流电流，串，红，黑例4.使用中值电阻是25欧（“?1”挡）的万用表测量两个定值电阻（已知它们的阻值约为 R1=20欧 和 R2=30千欧），在下列的一系列操作中，选出尽可能准确地测定各阻值，并符合万用表使用规则的各项操作，将它们的序号按合理的顺序填写在横线上的空白处。
A.? 转动选择开关使其尖端对准“?1K”挡
B.? 转动选择开关使其尖端对准“?100”挡
C.? 转动选择开关使其尖端对准“?10”挡
D.? 转动选择开关使其尖端对准“?1”挡
E. 转动选择开关使其尖端对准“OFF”挡
F. 将两表笔分别接触R1的两端，读出阻值后，随即断开，
G. 将两表笔分别接触R2的两端，读出阻值后，随即断开，
H.? 将两表笔短接，调节调零旋扭，使表针指在刻度线右端的 “0”刻度。
所选操作的合理顺序是： 。D H F A H G E数字万用表
