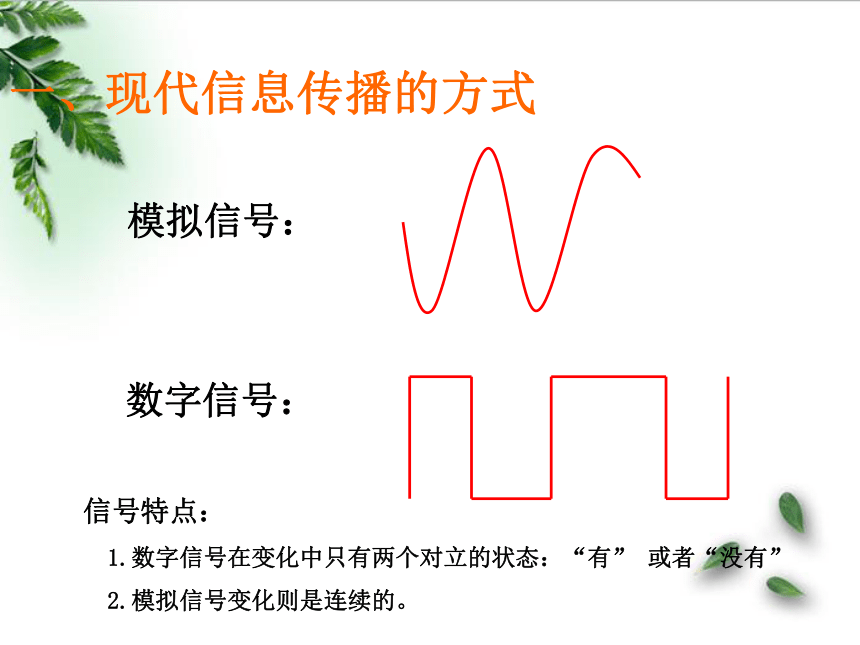

课件22张PPT。2.8 逻辑电路和控制电路第二章 直流电路模拟信号:数字信号:一、现代信息传播的方式信号特点:
1.数字信号在变化中只有两个对立的状态:“有” 或者“没有”

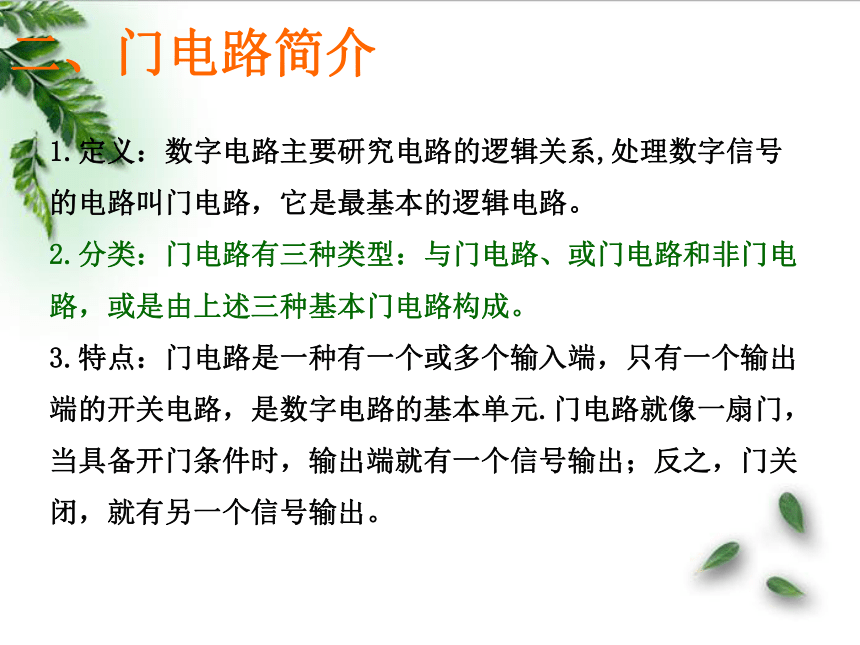

2.模拟信号变化则是连续的。二、门电路简介1.定义:数字电路主要研究电路的逻辑关系,处理数字信号的电路叫门电路,它是最基本的逻辑电路。
2.分类:门电路有三种类型:与门电路、或门电路和非门电路,或是由上述三种基本门电路构成。

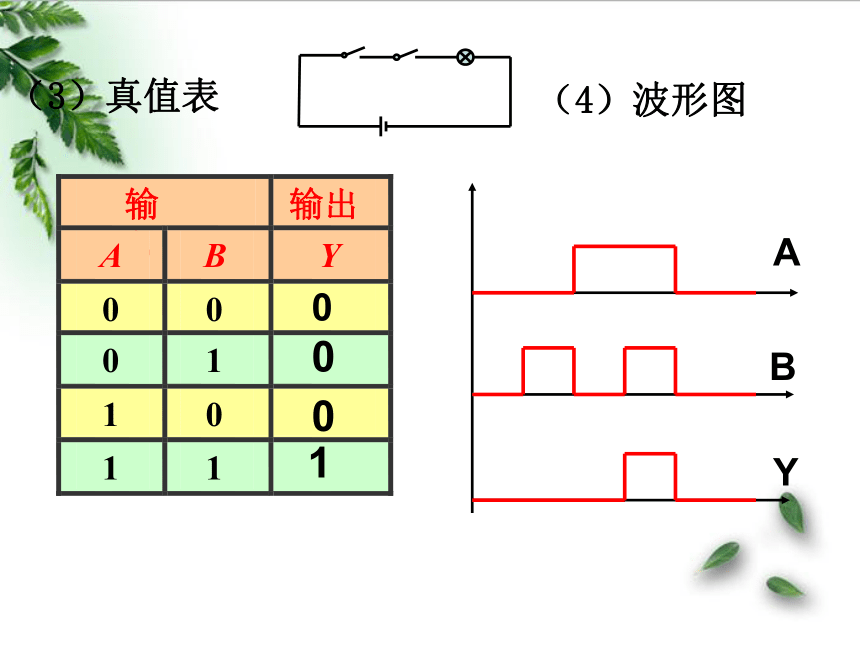

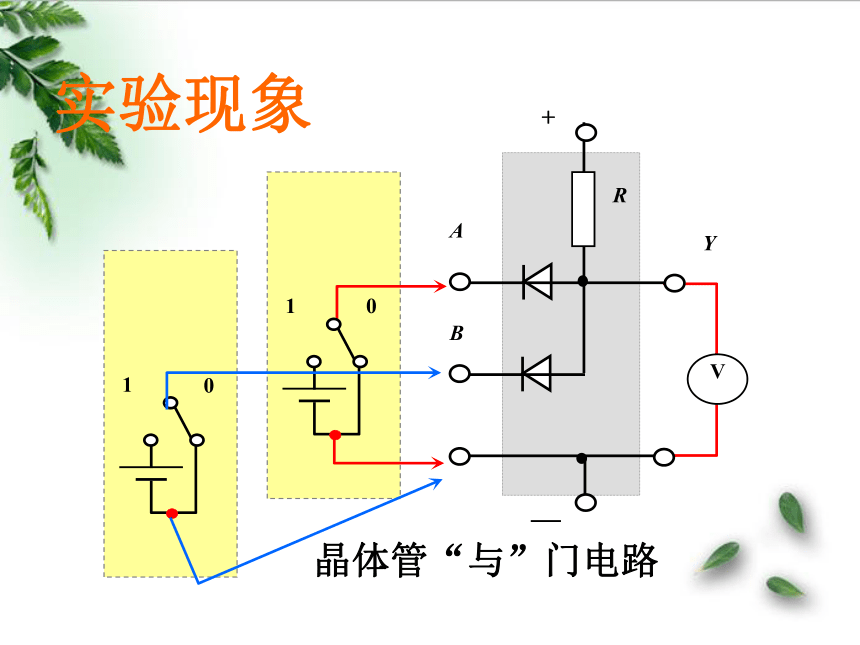

3.特点:门电路是一种有一个或多个输入端,只有一个输出端的开关电路,是数字电路的基本单元.门电路就像一扇门,当具备开门条件时,输出端就有一个信号输出;反之,门关闭,就有另一个信号输出。1、“与”门(1)“与”逻辑电路(2)符号如果一个事件的几个条件都满足后,该事件才能发生.这种关系叫”与”逻辑关系.具有”与”逻辑关系电路称为”与”门.
(3)真值表(4)波形图ABY0001晶体管“与”门电路ABYR+实验现象2、“或”门(1)“或”门逻辑电路结果(2)符号如果几个条件中,只要有一个条件得到满足,某事件就会发生.这种关系叫”或”逻辑关系.具有”或”逻辑关系电路称为”或”门.(3)真值表(4)波形图ABY0111实验现象3、“非”门(1)“非”门逻辑电路条件结果(2)符号: 输出状态和输入状态呈相反的逻辑关系,叫做”非”逻辑关系,具有”非”逻辑关系的电路叫”非”门.(3)真值表(4)波形图AY●实验现象 ●逻辑关系 ●逻辑关系 ●真值表 与门 或门 非门 ●符号 三、集成电路六个“非”门集成电路的外引线例题、如图,一个火警报警装置的逻辑电路图。Rt是一个热敏电阻,低温时电阻值很大,高温时电阻值很小,R是一个阻值较小的分压电阻。
(1)要做到低温时电铃不响,火警时产生高温,电铃响起。在图中虚线处应接入怎样的元件?
(2)为什么温度高时电铃会被接通?
(3)为了提高该电路的灵敏度,即报警稳定调的稍底些,R的值应大一些还是小一些?课堂训练1、 根据与门逻辑式:Y=A×B,填写与门真值表0001课堂训练2、画出非门的工作波形图:画出或门的工作波形图:课堂训练3、下图是一个或非门电路,如果两个输入端中有一个输入的是高电平,另一个输入的是低电平,那么它的输出端输出的是高电平还是低电平?001010100110课堂训练4、由某门电路构成的一简单控制电路如图,其中为光敏电阻,光照时电阻很小,R为变阻器,L为小灯泡。其工作情况是:当光敏电阻受到光照时,小灯L不亮,不受光照时,小灯L亮。
①请在电路中虚线框内画出该门电路符号;
②该门电路是 。 非门实验操作举例路灯自控开关自然光模拟路灯
