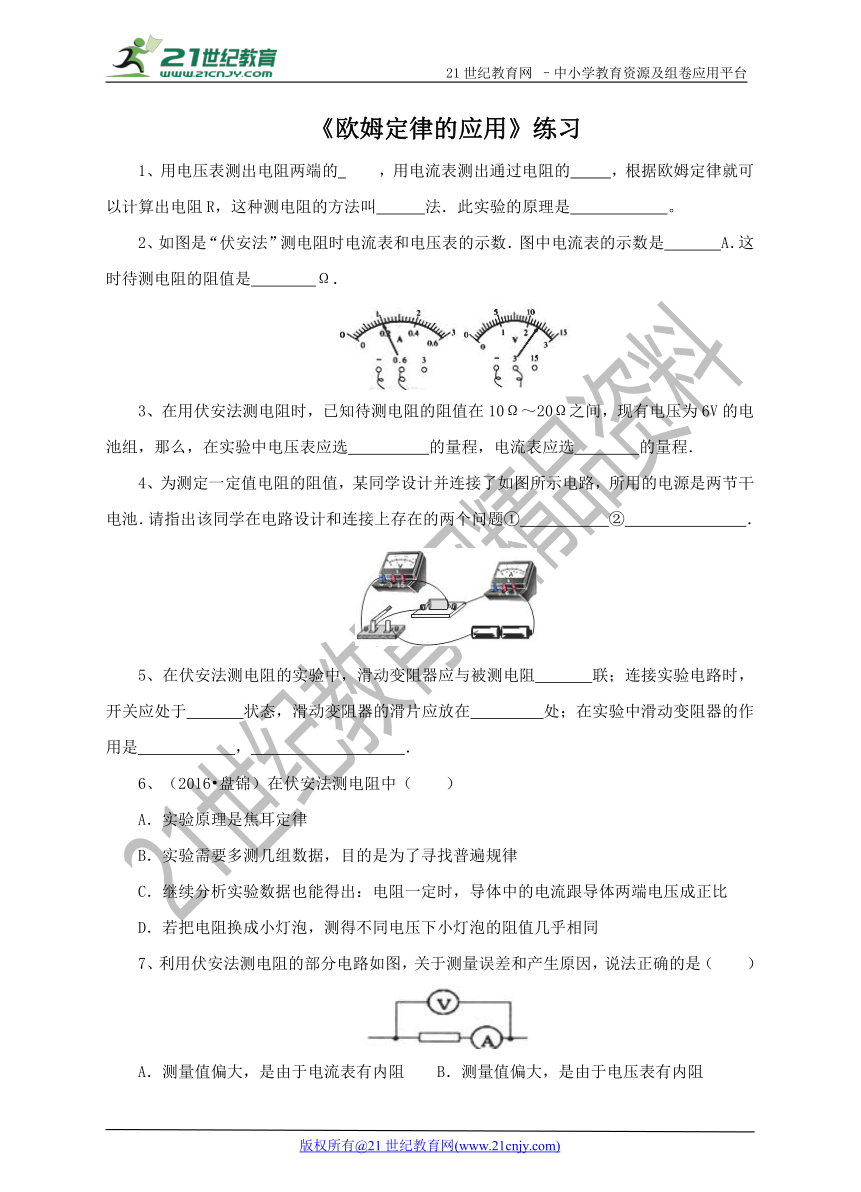

《欧姆定律的应用》练习
1、用电压表测出电阻两端的 ，用 ( http: / / www.21cnjy.com )电流表测出通过电阻的 ，根据欧姆定律就可以计算出电阻R，这种测电阻的方法叫 法．此实验的原理是 。
2、如图是“伏安法”测电阻时电流表和电压表的示数．图中电流表的示数是 A．这时待测电阻的阻值是 Ω．21世纪教育网版权所有
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
3、在用伏安法测电阻时，已知待测电阻的阻值 ( http: / / www.21cnjy.com )在10Ω～20Ω之间，现有电压为6V的电池组，那么，在实验中电压表应选 的量程，电流表应选 的量程．
4、为测定一定值电阻的阻值，某同学设计并连 ( http: / / www.21cnjy.com )接了如图所示电路，所用的电源是两节干电池．请指出该同学在电路设计和连接上存在的两个问题① ② ．
( http: / / www.21cnjy.com )
5、在伏安法测电阻的实验中 ( http: / / www.21cnjy.com )，滑动变阻器应与被测电阻 联；连接实验电路时，开关应处于 状态，滑动变阻器的滑片应放在 处；在实验中滑动变阻器的作用是 ， ．www-2-1-cnjy-com
6、（2016 盘锦）在伏安法测电阻中（　　）
A．实验原理是焦耳定律
B．实验需要多测几组数据，目的是为了寻找普遍规律
C．继续分析实验数据也能得出：电阻一定时，导体中的电流跟导体两端电压成正比
D．若把电阻换成小灯泡，测得不同电压下小灯泡的阻值几乎相同
7、利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是（　　）
( http: / / www.21cnjy.com )
A．测量值偏大，是由于电流表有内阻 B．测量值偏大，是由于电压表有内阻
C．测量值偏小，是由于电流表有内阻 D．测量值偏小，是由于电压表有内阻
8、在用伏安法测电阻的实验中下列做法中有问题的是（　　）
A．连接线路的过程中开关应处于断开状态
B．连接线路过程中滑动变阻器的滑片要放在最大电阻值的位置
C．电流表串联在被测电路电压表并联在被测电阻两端
D．试触时发现电流表指针的反方向偏移电压表正常此时断开电路将电池的正负极对调
9、用“伏安法测电阻”的实验中，小雪和 ( http: / / www.21cnjy.com )晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图象，如图甲、乙所示．对于图象的分析，以下说法错误的是（　　）21教育网
( http: / / www.21cnjy.com )
A．由甲图可知，定值电阻的阻值为1Ω
B．由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
10、（2017 黄石）小华同学用“伏安法”来测量一只阻值约为5Ω的定值电阻Rx，实验室有如下器材供选用：21cnjy.com
A．两节干电池 B．开关一个和导线若干 C．电压表（0-3～15V）
D．电流表（0～0.6-3A） E．滑动变阻器（0～10Ω） F．滑动变阻器（0～100Ω）
（1）小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外，小华同学还需选用 器材（选填“E“或“F”）；21·cn·jy·com
（2）根据设计的实验电路要求，请用笔划线代替导线连接图甲中最后的两根导线；
( http: / / www.21cnjy.com )
（3）如图甲所示，连接好电路．在闭合开关前，为保护电路，滑动变阻器的滑片P应该滑至 端（选填“G”或“H”）；21·世纪*教育网
（4）小华在闭合开关后，移动滑动变 ( http: / / www.21cnjy.com )阻器的滑片P时，发现电流表示数始终为零，而电压表有示数但不发生变化，此时电路中的一处故障是 （选填A、B、C或D）；
A．滑动变阻器断路 B．滑动变阻器短路
C．定值电阻Rx断路 D．定值电阻Rx短路
（5）排除故障后，电流表示数为0.40A，电压表示数如乙图所示，则本次实验测得的定值电阻Rx是 Ω．www.21-cn-jy.com
11、（2017 天水）在测电阻的 ( http: / / www.21cnjy.com )实验中，实验的器材有：干电池3节，电流表、电压表各一个，开关2个，滑动变阻器1个，待测电阻2个，导线若干．2-1-c-n-j-y
( http: / / www.21cnjy.com )

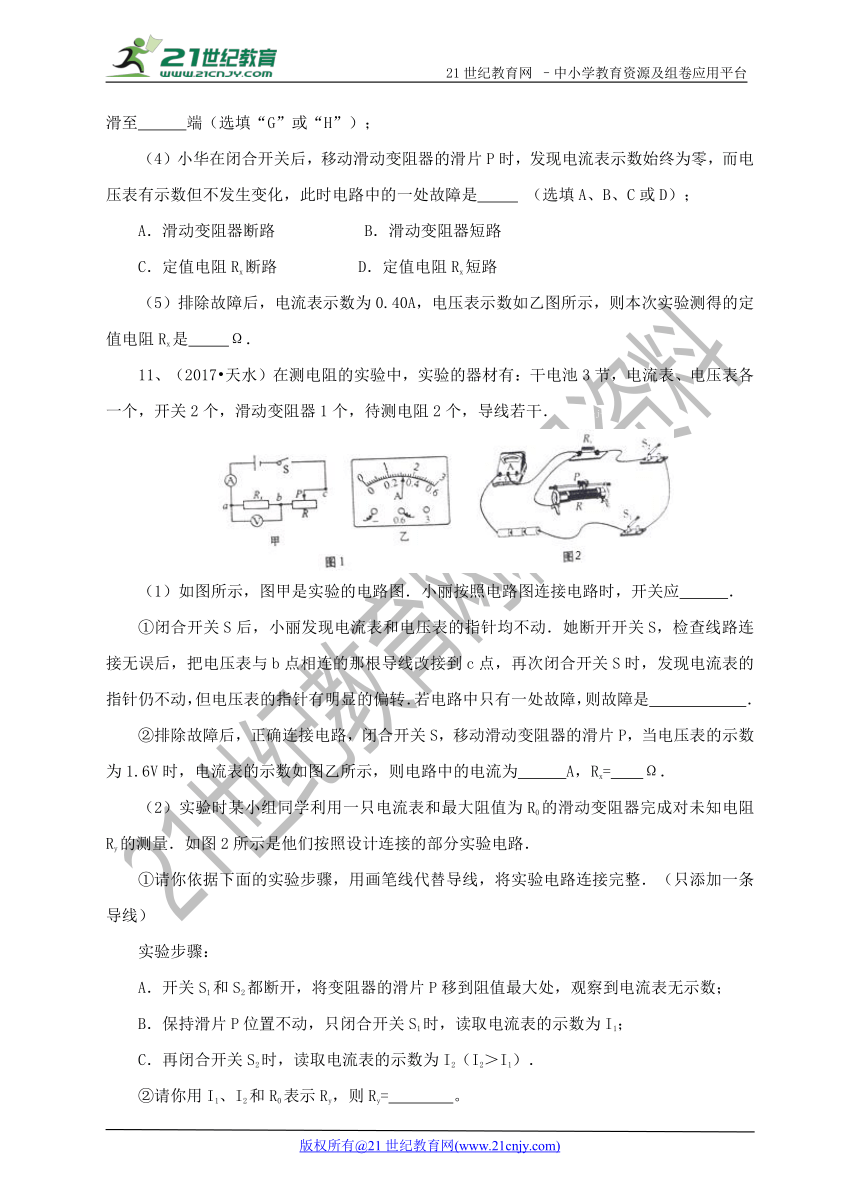

（1）如图所示，图甲是实验的电路图．小丽按照电路图连接电路时，开关应 ．
①闭合开关S后，小丽发现电流表和电压表的指针 ( http: / / www.21cnjy.com )均不动．她断开开关S，检查线路连接无误后，把电压表与b点相连的那根导线改接到c点，再次闭合开关S时，发现电流表的指针仍不动，但电压表的指针有明显的偏转．若电路中只有一处故障，则故障是 ．
②排除故障后，正确连接电路 ( http: / / www.21cnjy.com )，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为1.6V时，电流表的示数如图乙所示，则电路中的电流为 A，Rx= Ω．
（2）实验时某小组同学利用一只电流表和最大阻值为R0的滑动变阻器完成对未知电阻Ry的测量．如图2所示是他们按照设计连接的部分实验电路．【来源：21·世纪·教育·网】
①请你依据下面的实验步骤，用画笔线代替导线，将实验电路连接完整．（只添加一条导线）
实验步骤：
A．开关S1和S2都断开，将变阻器的滑片P移到阻值最大处，观察到电流表无示数；
B．保持滑片P位置不动，只闭合开关S1时，读取电流表的示数为I1；
C．再闭合开关S2时，读取电流表的示数为I2（I2＞I1）．
②请你用I1、I2和R0表示Ry，则Ry= 。
答案与解析
1、电压；电流；伏安；欧姆定律
2、0.2；12
【解析】电流表使用的0～0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，电流I=0.2A，【来源：21cnj*y.co*m】
电压表使用的0～3V的量程，每一个大格代表1V，每一个小格代表0.1V，电压U=2.4V，
电阻为：．
3、0～15V；0～0.6A．
4、①电压表的量程选择过大；②缺少滑动变阻器
【解析】①一节干电池的电压为1.5V，两节干电池串联时电源的电压为3V，分析图可知，电压表的量程选择过大，容易造成读数不准确；【出处：21教育名师】
②伏安法测电阻是通过滑动 ( http: / / www.21cnjy.com )变阻器改变电路中的电流和电阻两端的电压做到多次测量的，但电路中没有接滑动变阻器，只能测量一次，实验结果不是很准确的．
5、串；断开；阻值最大；保护电路，改变被测电阻两端的电压
6、C
【解析】伏安法测电阻的原理是欧姆定律， ( http: / / www.21cnjy.com )故A错误；实验需要多测几组数据的目的是取电阻的平均值，减小误差，故B错误；分析实验数据也能得出，在电阻一定时，导体中的电流跟导体两端的电压成正比，故C正确；灯泡实际功率随电压与电流的增大而增大，灯泡实际功率越大，灯丝温度越高，灯泡电阻受温度影响，随温度升高而增大，因此三次测得小灯泡的阻值不相等，故D错误．21*cnjy*com
7、A
【解析】图中是安培表内接法，由于安培表的分压作用，电压测量值偏大，电流测量值准确，
根据欧姆定律I=可知，电阻测量值偏大，等于电阻R与安培表内阻之和，故选A．
8、D
9、D
【解析】
根据图甲可知，电压与电流成正比，因此该电阻为定值电阻，即电阻是导体自身的性质，它不随导体两端的电压和导体中的电流改变而改变，根据图示可知，当电阻两端电压为3V时，通过的电流为3A，定值的电阻：，故AB正确；由乙图可知，电压与电流不成正比，即当灯泡两端电压发光改变时，灯泡的阻值也随之发生变化，且电压变化比电流变化快，因此小灯泡的电阻随灯丝温度的增加而增大，故C正确；测定小灯泡的电阻时，多次测量是为了寻找灯丝电阻与温度的关系，不能求平均值减小误差，故D错误．
10、（1）E；（2）如图；（3）G；（4）C；（5）5.5
【解析】（1）滑动变阻器在电路中是为了 ( http: / / www.21cnjy.com )改变电流表和电压表的示数，实现多次测量；滑动变阻器的阻值较大，则其两端分担的电压较大，定值电阻两端分担的电压较小，当滑片移动时，电压表的示数变化较小，不利于实验的结果的测量；故应选用滑动变阻器（0～10Ω）；【版权所有：21教育】
电源电压为2节干电池，为3V，故电压表量程为0-3V；滑动变阻器采用一上一下的接法，如图：
( http: / / www.21cnjy.com )；
（3）闭合开关前，滑动变阻器阻值调至最大，即滑片移到G端；
（4）闭合开关后电流表没有示数，而电压表有示数，说明电压表并联部分断路，即定值电阻Rx断路；故选C；21教育名师原创作品
（5）电压表的示数为2.2V，电流表示数为0.40A，测得的定值电阻Rx为。
11、（1）断开；①bc之间断路；②0.32；5Ω；
（2）①如图所示；②
【解析】
（1）为了保护电路，连接电路时开关应断开；
①由图甲知，电压表测Rx两端电压， ( http: / / www.21cnjy.com )电流表和电压表的指针均不动，说明电路中有断路发生；电压表与b点相连的那根导线改接到c点，电压表测总电压，电压表有明显偏转，说明由a、c两间到电源是通路，断路发生在Rx或R上；若是ab间断路，甲图中电压表应有示数，由此可知断路发生在bc间，此时电压表串联入电路，电压表示数等于电源电压，电流表无示数，符合题意；21*cnjy*com
②由乙图知，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，
则：；
（2）①由实验步骤，I2＞I1，说明R与RY并联，闭合开关S1、S2时两者并联．只闭合开关S1时，只有R接入电路中，由此连接实物如图所示：2·1·c·n·j·y
( http: / / www.21cnjy.com )；
②只闭合开关S1时，只有R接入电路中，且R最大阻值为R0，
所以电源电压U=U0=I1R0，
闭合开关S1、S2时两者并联，通过RY的电流，IY=I2-I1，
所以RY==
