人教八年级物理第四章第四节《光的折射》

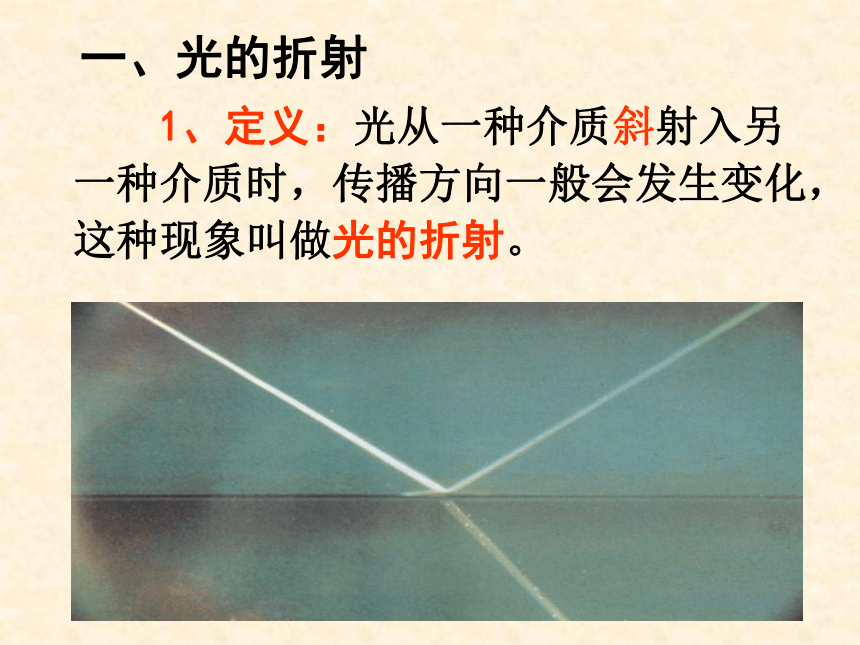

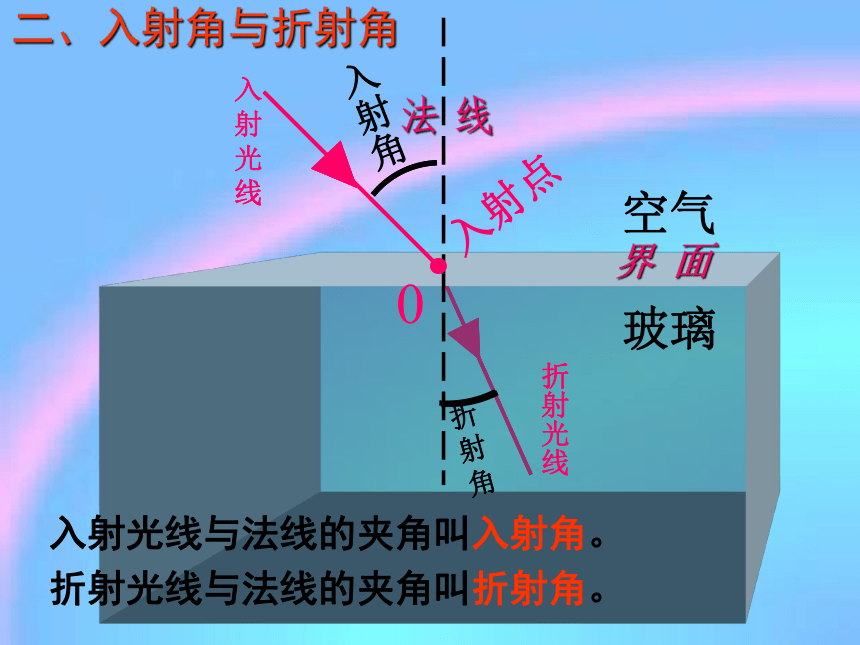

课件19张PPT。《光的折射》课件有趣的光的折射现象一、光的折射 1、定义：光从一种介质斜射入另一种介质时，传播方向一般会发生变化，这种现象叫做光的折射。 入射光线二、入射角与折射角折射光线入射角折射角法 线入射点0界 面玻璃空气入射光线与法线的夹角叫入射角。

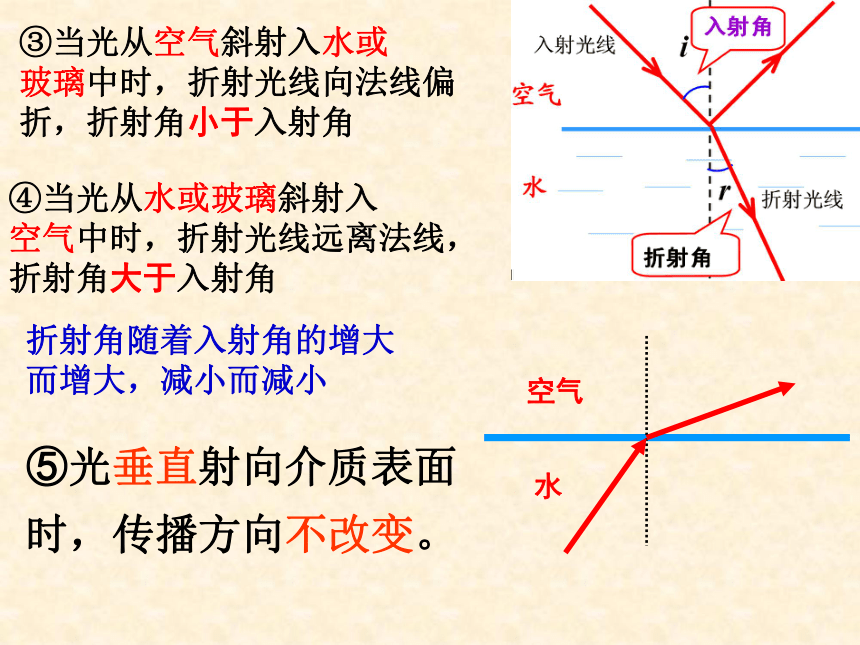

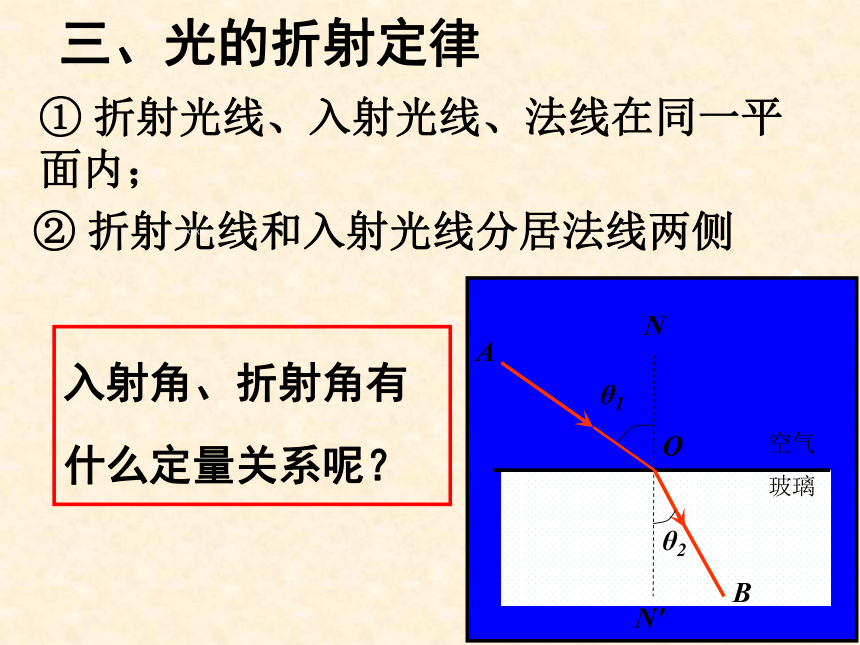

折射光线与法线的夹角叫折射角。三、光的折射定律① 折射光线、入射光线、法线在同一平面内；② 折射光线和入射光线分居法线两侧入射角、折射角有什么定量关系呢？zxxkw③当光从空气斜射入水或玻璃中时，折射光线向法线偏折，折射角小于入射角 ⑤光垂直射向介质表面时，传播方向不改变。④当光从水或玻璃斜射入空气中时，折射光线远离法线，折射角大于入射角 折射角随着入射角的增大而增大，减小而减小池水变浅 人在水上看到物体的像，比实际物体位置偏上，感觉水比较浅。1.光从空气斜射入水中,折射角(　　　) 入射角.
2.如果光线垂直水面入射时,则入射角( ),反射角( ),折射角( )
3.池水看起来比实际的浅,这是由于光从水中射入空气发生( )造成的.
小于折射0°0° 0°4图中哪个图正确表示了光从空气射入玻璃中的情况 （ ） ．
5春游时，看到鱼儿在山水树木的倒影中自由的游 动动动，看到鱼儿是由于光的（　　　）现象形成的
（ ）像，它比实际位置要（　　）。CDAB空气空气空气空气C折射虚浅 6、假设地球表面不存在大气层,那么人们观察到的日出时刻与存在大气层的情况相比,( )
A.将提前 B.将延后
C.在某些地区将提前,在另一些地区将延后 D.不变BSS′zxxkwir 7、光线从空气中以入射角射在玻璃砖的上表面上，穿过玻璃砖后，又射入空气中。如果玻璃砖的上下表面是平行的，求光线从玻璃砖射出后的传播方向。 单色光经玻璃砖后，侧移而传播方向不变8、从水面上斜看水中的游鱼，看到的是鱼的 像，这是因为发生了光的 ，虚像的位置比实际位置 一些。 虚折射高9、水中的鲨鱼看到空中的大雁比实际位置是 了一些。（填“升高”或“降低”）高
9、如图6-4所示，将刻度尺斜插入水中，从水面看去水中尺子的刻度情况（ ）
A、变得密了 B、变得疏了
C、一部分变密，一部分变疏
D、疏密没有变化
A四、折射现象中，光路是可逆的1、定义：光从水中介质，斜射入另一种介质时，传播方向一般会
发生改变。
2、一般规律：（空→其它）
①折射光线与入射光线法线在同一平面内。
②折射光线和入射光线分居法线两则
③∠γ<∠i
④光线垂直时间介质表面时，传播方向
不改变
⑤在折射时光路是可逆的
3、现象： 1、池水变浅 2、筷子变弯 3、海市蜃楼 光
的
折
射PQ入折法
2、空大→（角大，虚象大）
水小→（角小，虚象小） 1、三线共面，两线分居，两角不等4、技巧点拨：课堂小结课堂作业：
1、光从空气中斜射到水面时，折射角 入射角，光从水中斜射入空气时，折射角 入射角．
2、渔民叉鱼时，看到的是鱼的 像(填“虚”或“实”)，这是因为光在水面发生了 ．
3、指出下列现象中包含的光学知识：
A、树在水中的“倒影” ；
B 、池水变浅 C 、立竿见影 ；
D、斜插入水中的筷子向上弯折 。
4、画出下列各图的折射光线：
