人教版八年级上册第四章 光现象第3节 平面镜成像

(共17张PPT)
第3节 平面镜成像
有趣的倒影
观察
这些镜子有什么的特点？
1.这些镜子的表面都是平的.
2.用这些镜子可以照出人的“面孔”和各种各样的“物体”，镜子里的“面孔”、“物体”叫做像. 镜中的像与原物体的形状一样.
这种表面水平的镜子叫做平面镜.

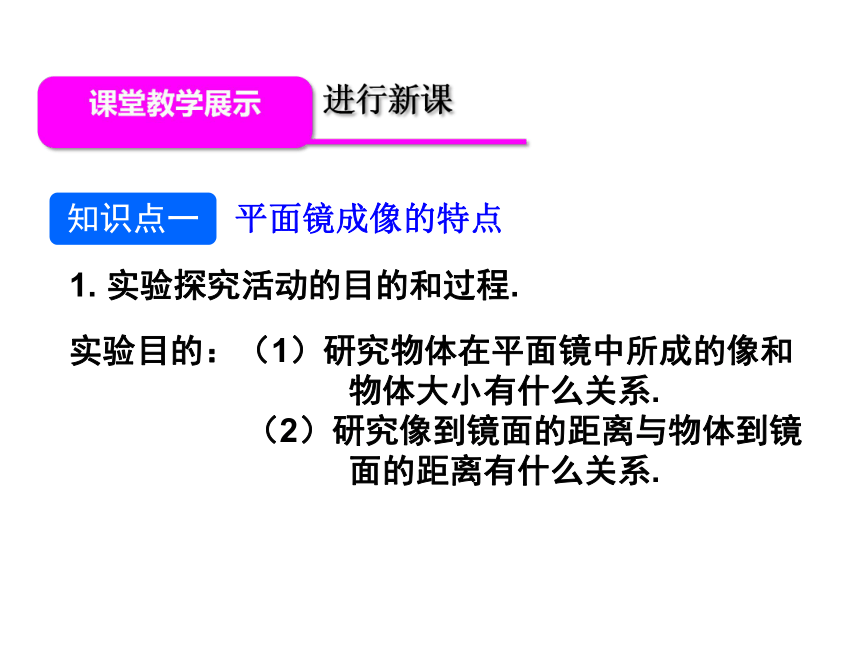

知识点一
平面镜成像的特点
1. 实验探究活动的目的和过程.
实验目的：（1）研究物体在平面镜中所成的像和
物体大小有什么关系.
（2）研究像到镜面的距离与物体到镜
面的距离有什么关系.

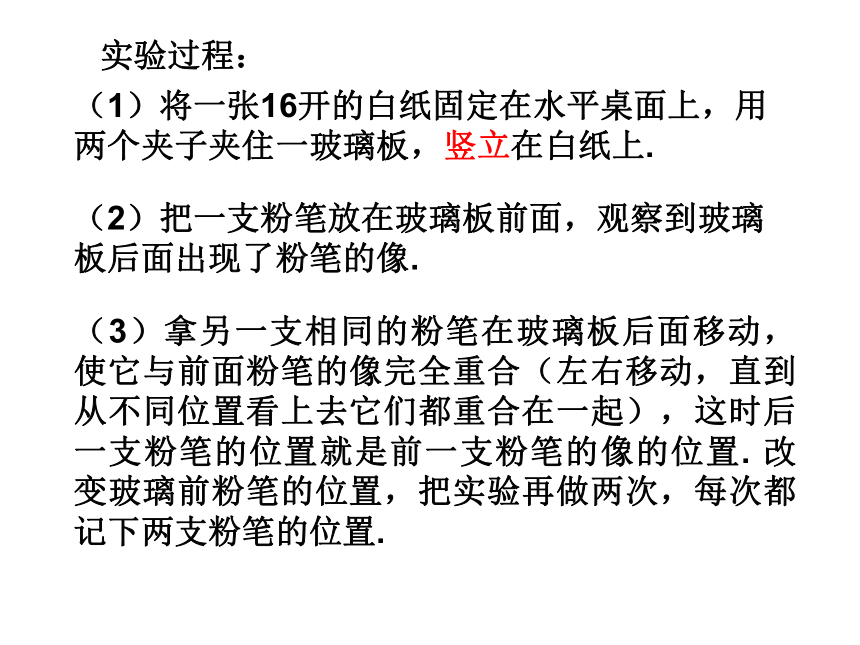

（1）将一张16开的白纸固定在水平桌面上，用两个夹子夹住一玻璃板，竖立在白纸上.
（2）把一支粉笔放在玻璃板前面，观察到玻璃板后面出现了粉笔的像.
（3）拿另一支相同的粉笔在玻璃板后面移动，使它与前面粉笔的像完全重合（左右移动，直到从不同位置看上去它们都重合在一起），这时后一支粉笔的位置就是前一支粉笔的像的位置. 改变玻璃前粉笔的位置，把实验再做两次，每次都记下两支粉笔的位置.
实验过程：

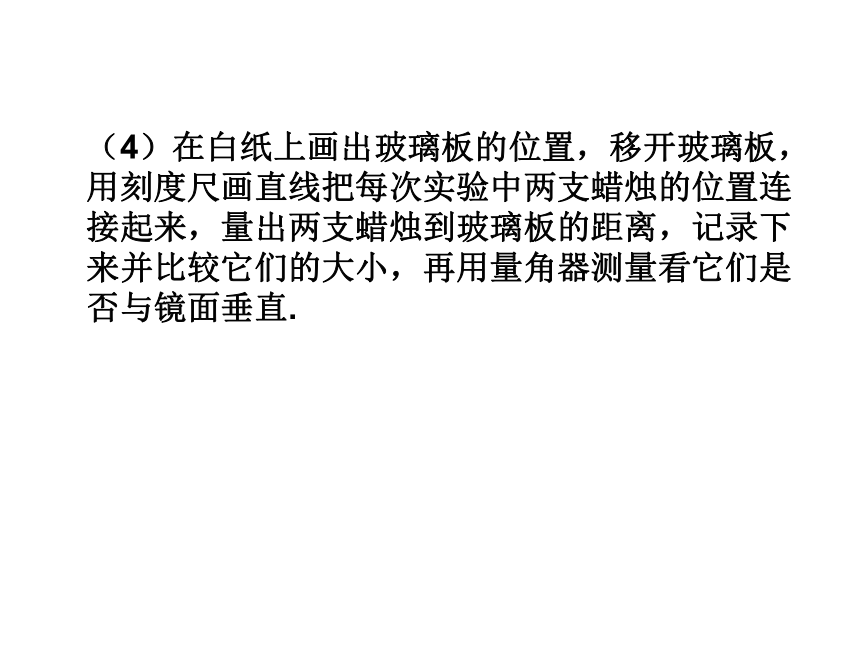

（4）在白纸上画出玻璃板的位置，移开玻璃板，用刻度尺画直线把每次实验中两支蜡烛的位置连接起来，量出两支蜡烛到玻璃板的距离，记录下来并比较它们的大小，再用量角器测量看它们是否与镜面垂直.
次数 粉笔到平面镜的距离/cm 粉笔的像到平面镜的距离/cm 粉笔的像与粉笔的大小关系
1
2
3
…
（5）把测量结果填写到下表中.
2.在实验基础上得出成像特点.
（1）物体在平面镜中成的是正立的虚像；
（2）像和物体的大小相等；
（3）像和物体到镜面的距离相等；
（4）像和物体的连线与镜面垂直．
知识点二
平面镜成虚像
s
s'
虚像用虚线
光源S向四处发光，一些光经平面镜反射后进入了人的眼睛，引起视觉。由于有光沿直线传播的经验，人会感觉这些光好像是从进入人眼光线的反向延长线的交点S'处发出的。
但镜子后并不存在S'，所以把S'叫做虚像。
平面镜成像特点
成像特点
成像原理
替代法
实验方法
实验是重点！
（1）物体在平面镜中成的是正立的虚像；
（2）像和物体的大小相等；
（3）像和物体到镜面的距离相等；
（4）像和物体的连线与镜面垂直．
1.一个同学站在平面镜前1m处，则镜中的像与他相距( )
A.1m B.0.5m C.0m D.2m
解析：像和物体到镜面的距离相等.
2．一位同学身高1.7m,站在1m高的平面镜前，他在镜中的像高是 (　)m，当他走到离平面镜3m的地方时，他的像离平面镜(　)m，像离他(　)　m，若他以1m/s的速度远离平面镜时，像相对于他的移动速度是(　)　　　m/s。　
3．许多学校在一进楼门的位置都竖立着一块平面镜，同学们站在镜子前成 (填“实”或“虚”)像，当同学们走近镜子时，像的大小
　 (填“变大”“变小”或“不变”)。
4.如图所示，A′O′是AO在平面镜中的像.画出平面镜的位置.
