2017秋人教版八年级物理上册课件4.4光的折射

课件25张PPT。第四章　光现象

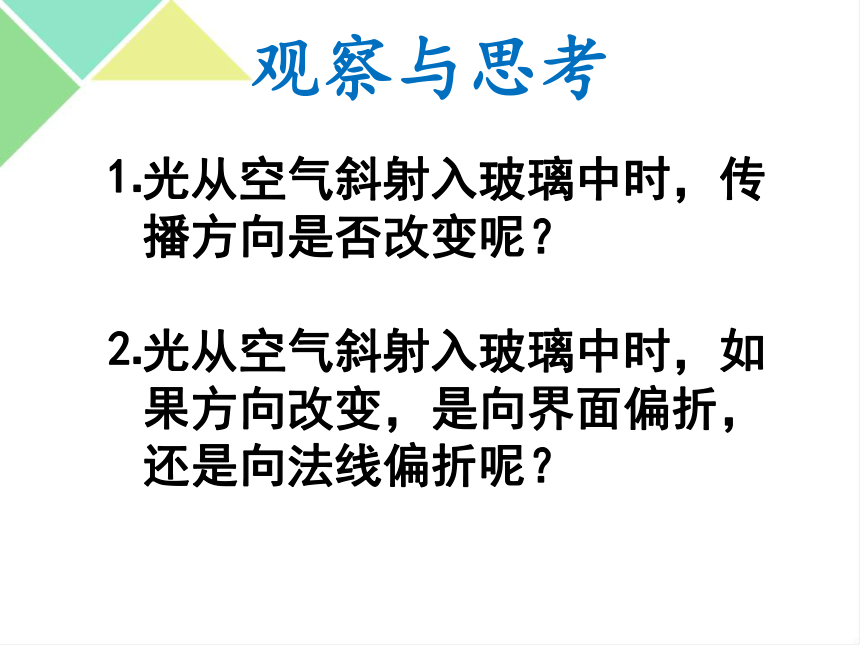

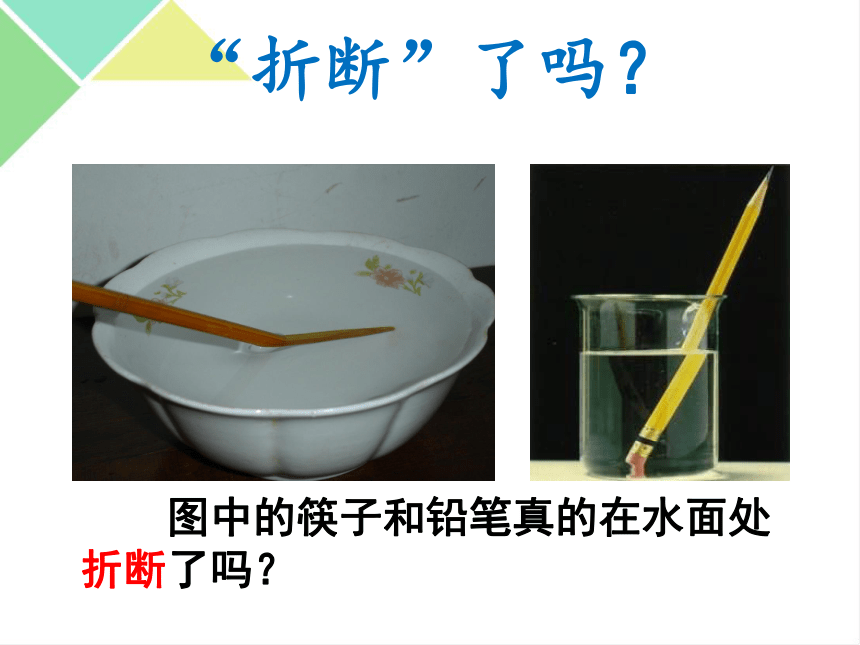

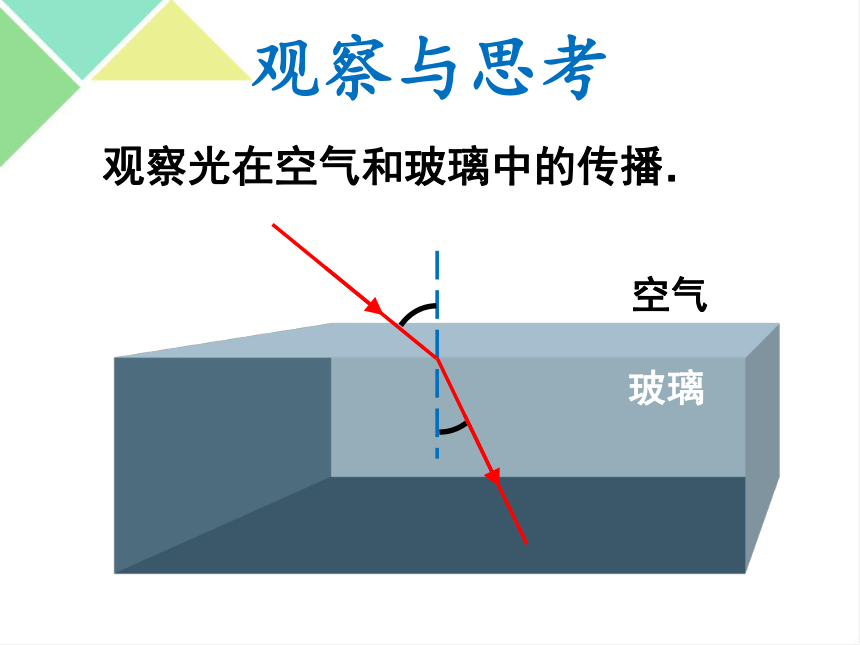

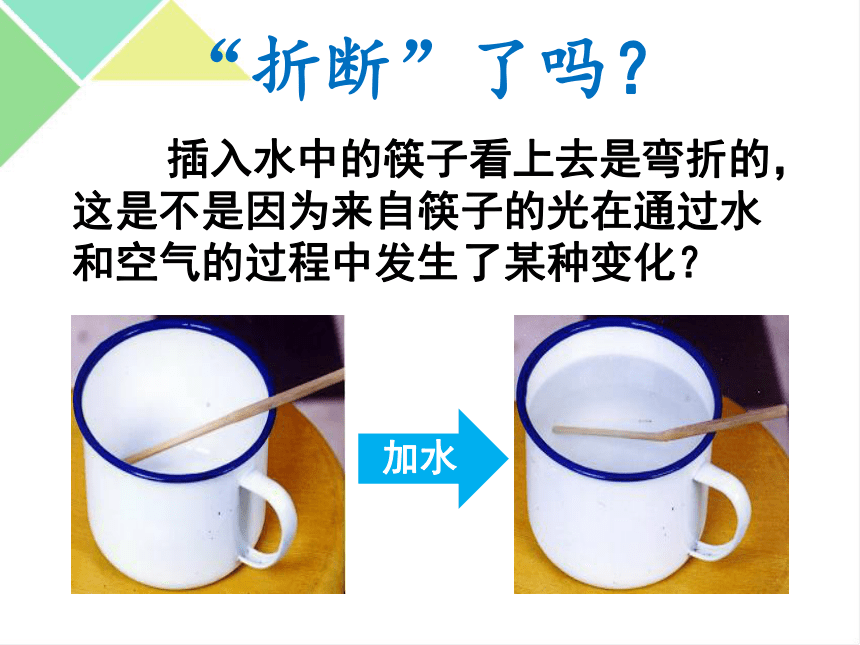

第4节　光的折射“折断”了吗？　　图中的筷子和铅笔真的在水面处折断了吗？“折断”了吗？　　插入水中的筷子看上去是弯折的，这是不是因为来自筷子的光在通过水和空气的过程中发生了某种变化？玻璃空气观察与思考观察光在空气和玻璃中的传播．观察与思考⒈光从空气斜射入玻璃中时，传
　播方向是否改变呢？
⒉光从空气斜射入玻璃中时，如
　果方向改变，是向界面偏折，

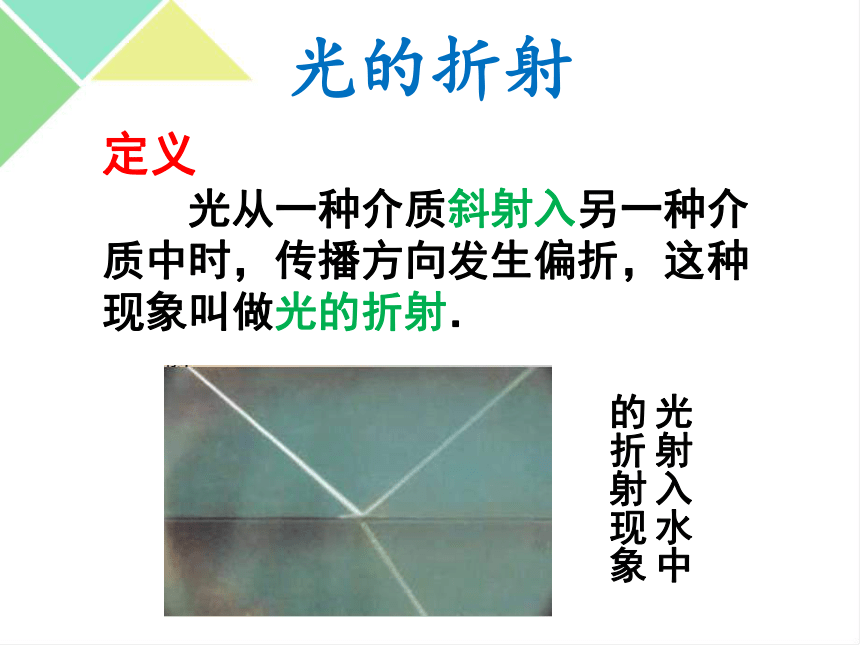

　还是向法线偏折呢？光的折射定义

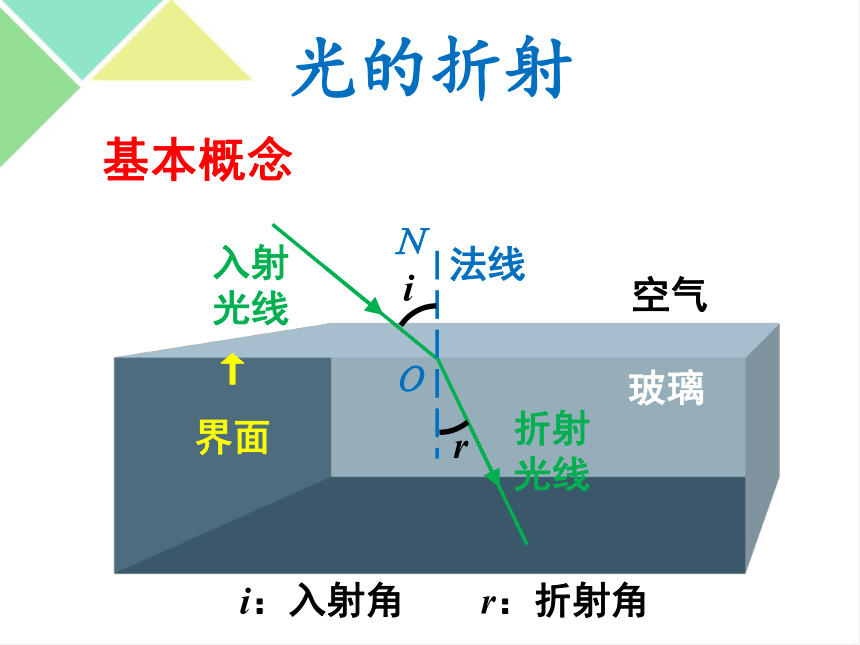

　　光从一种介质斜射入另一种介质中时，传播方向发生偏折，这种现象叫做光的折射．玻璃空气光的折射基本概念↑

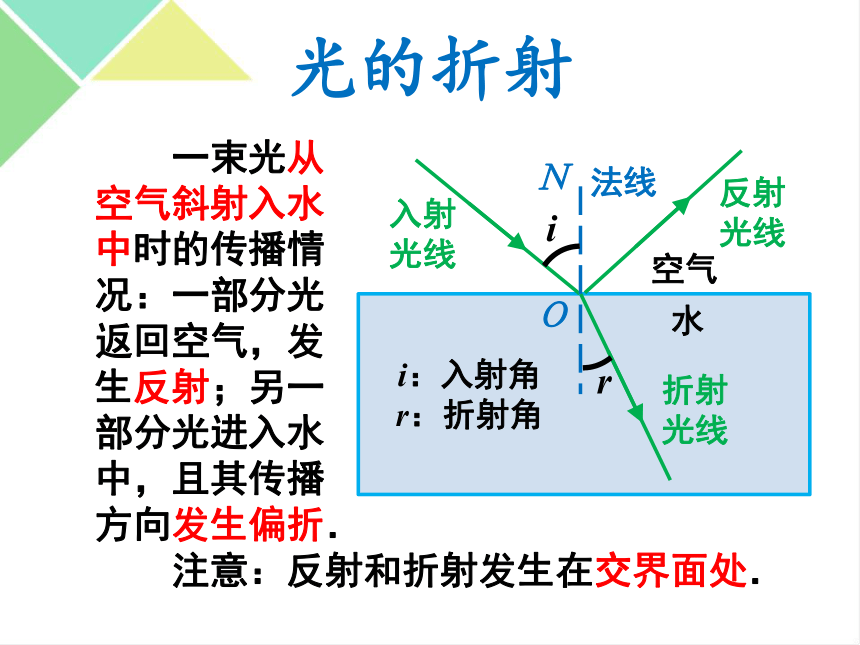

界面i：入射角　　r：折射角光的折射　　一束光从
空气斜射入水
中时的传播情
况：一部分光
返回空气，发
生反射；另一
部分光进入水
中，且其传播
方向发生偏折．

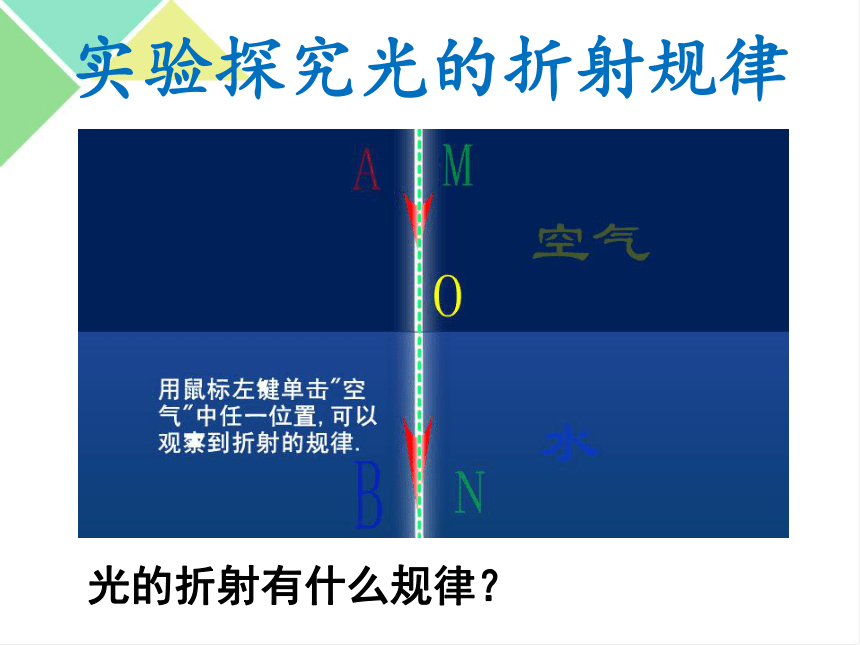

　　注意：反射和折射发生在交界面处．实验探究光的折射规律光的折射有什么规律？光的折射规律⒈折射光线、入射光
　线和法线在同一平
　面内．
⒉入射光线和折射光
　线分居在法线的两
　侧．
⒊光从空气斜射入水
　或其他介质中时，
　折射光线向法线偏折，折射角小于入射
　角．光的折射规律发生折射时，光路也是可逆的．光的折射规律光从水或其他介质斜射入空气中时，折射光线远离法线，折射角大于入射角．光的折射规律光线垂直射向介质表面时，传播方向不改变．光的折射现象的应用盛了水的碗，看上去好像变浅了．水空气光的折射现象的应用水中的鱼的实际位置比看上去要深，所以叉鱼的时候要向鱼的下方叉．光的折射现象的应用从水面上看到的深度比实际深度要浅．光的折射现象的应用而潜水员从水中看到的岸上的物体却变高了．水空气光的折射现象的应用放在碗底刚好看不见的硬币，向碗中加水后就看得见了．光的折射现象的应用放在玻璃砖后的钢笔，看上去好像“错位”了．光的折射现象的应用海市蜃楼
　　海市蜃楼是一种因为光的折射和全反射而形成的
自然现象，
是地球上物
体反射的光
经大气折射
而形成的虚
像．光的折射现象的应用海市蜃楼的成因光的折射现象的应用因为太阳光在大气层中发生了折射，所以太阳没有升起来天就亮了．⒈光发生折射时，折射光线、入射光线和法线
　在＿＿＿＿＿内，折射光线和入射光线分居
　＿＿＿两侧．
⒉光从空气＿＿＿到水或玻璃表面时，折射光
　线向法线靠拢，折射角＿＿＿入射角．
⒊入射角增大时，折射角＿＿＿．
⒋光垂直射到水或玻璃的表面时，光的传播方
　向＿＿＿．
⒌光路是可逆的，光从水或玻璃中斜射入空气
　中，折射光线将偏离＿＿＿，折射角＿＿＿
　入射角．斜射小于不变法线大于同一平面法线增大小结小结折射光线、入射光线和法线在同一平面内折射光线和入射光线分居法线两侧当光从空气斜射入水或其他透明介质中时，折射光线向法线偏折，折射角小于入射角入射角减小，折射角减小；入射角增大，折射角增大；入射角为零时，折射角为零
