课件28张PPT。第五章　透镜及其应用
第2节　生活中的透镜⒈什么是凸透镜和凹透镜？
　中间厚、边缘薄的透镜叫凸透镜．
　中间薄、边缘厚的透镜叫凹透镜．
⒉凸透镜和凹透镜对光的作用是什么？
　凸透镜对光有会聚作用．

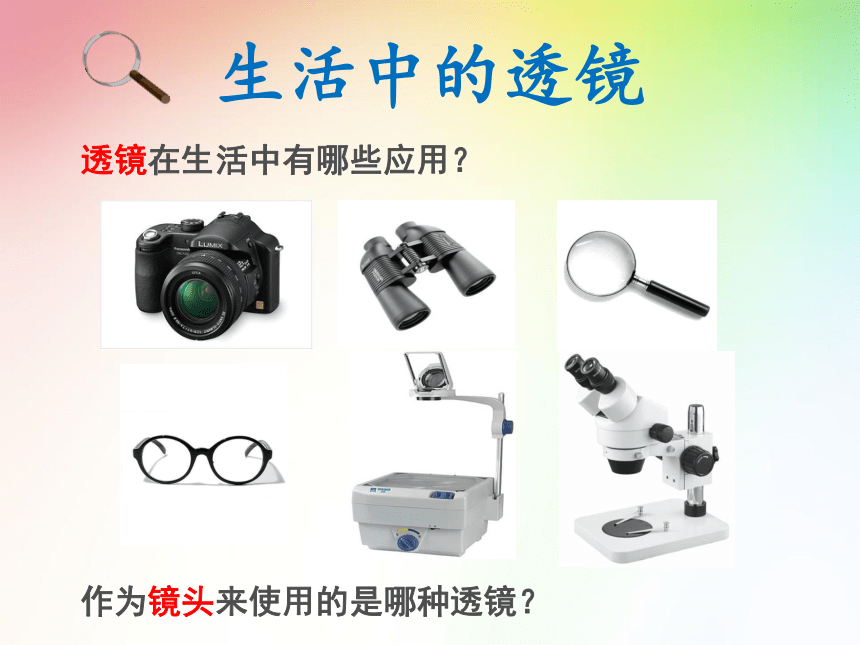

　凹透镜对光有发散作用．复习提问透镜在生活中有哪些应用？

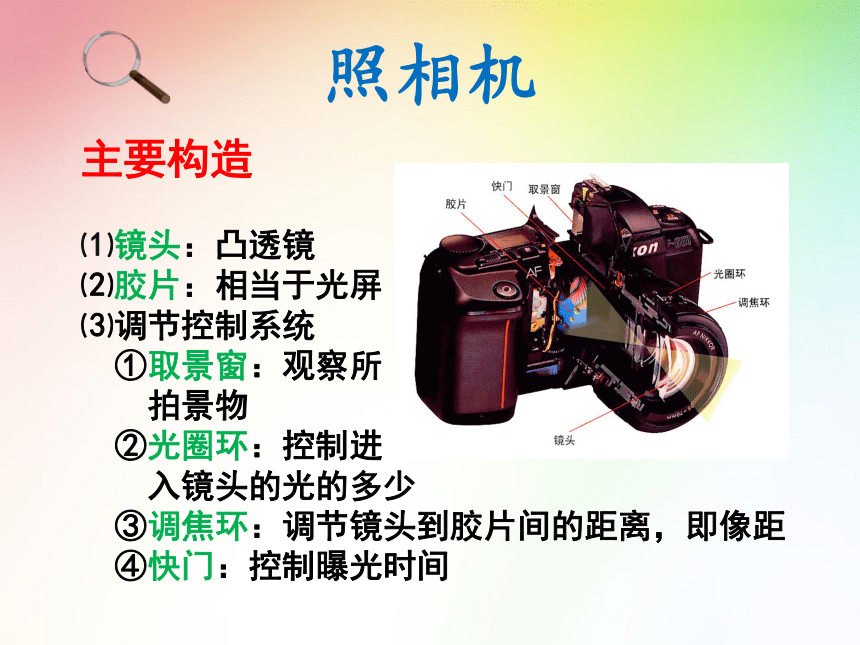

作为镜头来使用的是哪种透镜？生活中的透镜主要构造
⑴镜头：凸透镜
⑵胶片：相当于光屏
⑶调节控制系统
　①取景窗：观察所
　　拍景物
　②光圈环：控制进
　　入镜头的光的多少
　③调焦环：调节镜头到胶片间的距离，即像距
　④快门：控制曝光时间照相机成像原理

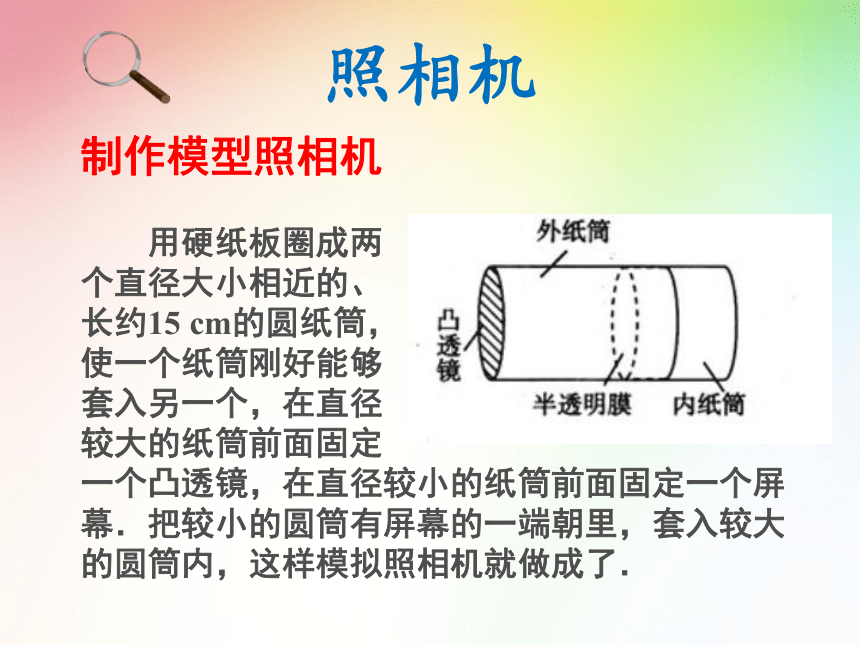

　　来自物体的光经过照相机的镜头后，在胶片上会聚成缩小的像．胶片上涂着一层对光敏感的物质，它在曝光后会发生化学变化，物体的像就被保存在胶卷上了．而数码相机则是用电子感光器件和存储器件替代了胶片作为成像的光屏并记录像的信息．照相机制作模型照相机
　　用硬纸板圈成两
个直径大小相近的、
长约15 cm的圆纸筒，
使一个纸筒刚好能够
套入另一个，在直径
较大的纸筒前面固定

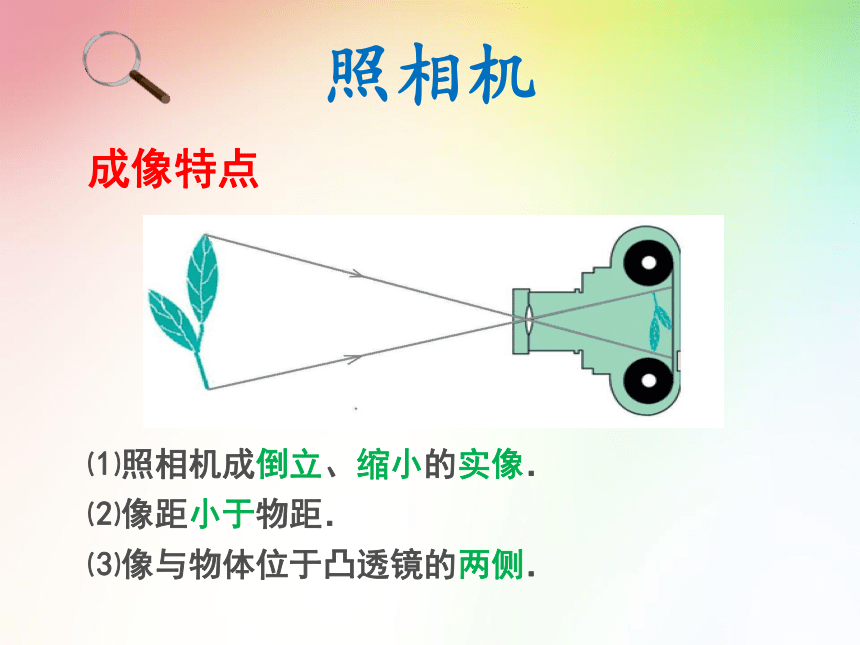

一个凸透镜，在直径较小的纸筒前面固定一个屏幕．把较小的圆筒有屏幕的一端朝里，套入较大的圆筒内，这样模拟照相机就做成了．照相机成像特点
⑴照相机成倒立、缩小的实像．
⑵像距小于物距．

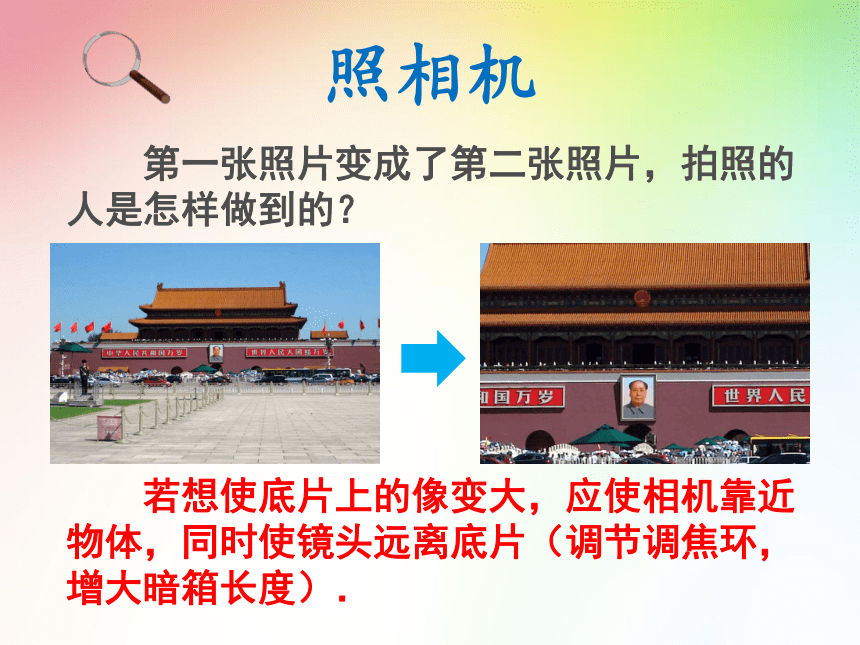

⑶像与物体位于凸透镜的两侧．照相机　　第一张照片变成了第二张照片，拍照的人是怎样做到的？
　　若想使底片上的像变大，应使相机靠近物体，同时使镜头远离底片（调节调焦环，增大暗箱长度）．照相机主要构造

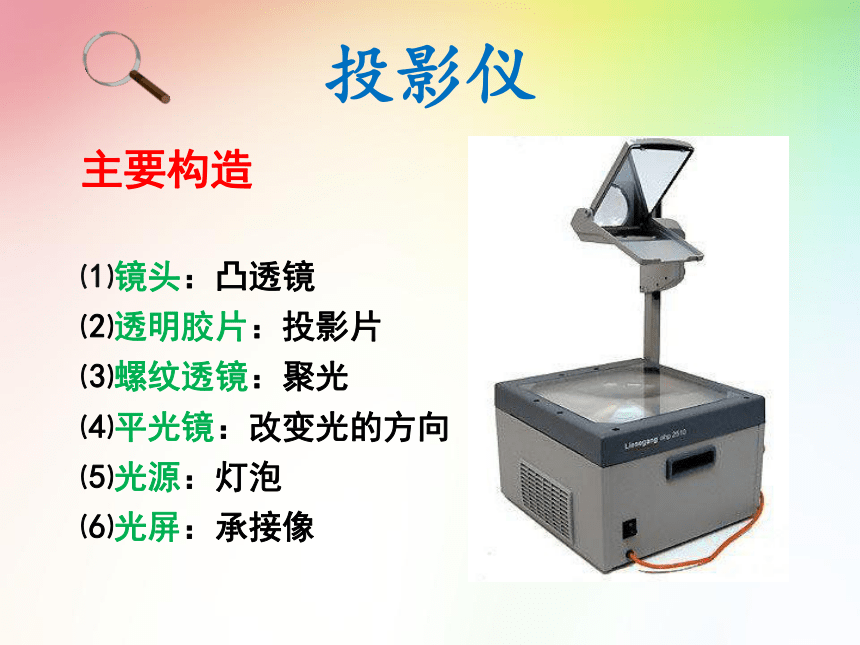

⑴镜头：凸透镜
⑵透明胶片：投影片
⑶螺纹透镜：聚光
⑷平光镜：改变光的方向
⑸光源：灯泡
⑹光屏：承接像投影仪成像原理
　　凸透镜和平面镜
的作用各是什么？
　　凸透镜能够成倒
立、放大的实像；平
面镜能将这个实像反
射到光屏上．投影仪成像特点
⑴照相机成倒立、放大
　的实像．
⑵像距大于物距．
⑶像与物体位于凸透镜
　的两侧．投影仪主要构造
　　放大镜就是
一个凸透镜．放大镜生活中的放大镜放大镜成像原理
　　把放大镜放在物体跟眼睛之间，适当调整距离，来自物体的光经凸透镜后进入眼睛，沿光线的反向延长线看到一个放大的像．放大镜成像特点
⒈放大镜成正立、放大的虚像．
⒉像与物体位于凸透镜的同侧．放大镜　　由实际光线会聚而成的能呈现在光屏上的像是实像．实像和虚像　　由反射光线或折射光线的反向延长线相交而形成的不能呈现在光屏上的像是虚像．
　　人眼逆着出射光线可以看到虚像．实像和虚像　　照相机、投影仪、放大镜、平面镜这些光学仪器，它们所成的像是虚象还是实像呢？实像和虚像照相机成的是
倒立、缩小的实像实像和虚像投影仪成的是
倒立、放大的实像实像和虚像放大镜成的是
正立、放大的虚像平面镜成的是
正立、等大的虚像⒈下列不属于透镜在日常生活中应用的是
　（　　）
　A.照相机
　B.放大镜
　C.投影仪
　D.潜望镜D课堂检测⒉如图所示，S′是物体S经过凸透镜所成的
　像，那么，此图表示什么器材的成像示
　意图（　　）
　A.照相机
　B.放大镜
　C.幻灯机
　D.投影仪B课堂检测⒊照相机的镜头相当于一个＿＿＿＿，来自
　物体的光经过镜头后会聚在胶卷上，形成
　一个＿＿＿（填“放大”或“缩小”）的
　像．实际拍摄时，为使远近物体都能成清
　晰的像，应调节照相机的＿＿＿到胶片的
　距离．凸透镜课堂检测缩小镜头⒋清晨，小草叶片上的露珠下面的叶脉看起
　来比较大，这是露珠产生了＿＿＿镜的功
　能，形成了放大的＿＿像，这是由于光的
　＿＿射现象的结果．放大课堂检测虚折课堂检测⒌如图甲所示的是某一物体的形状，如图乙所示的
　是供选择的物体像的形状．以下填空时，只考虑
　像的形状，不考虑像的大小．
　⑴照相机的底片上，该物体的像为＿＿；
　⑵在平面镜中看到的该物体的像为＿＿；
　⑶把投影仪的反射平面镜卸掉，让物体的像成在
　　天花板上，这时看到该物体的像为＿＿；
　⑷放大镜看物体，看到的该物体的像为＿＿．D　　　　　A　　　　B　　　　C　　　　D
甲　　　　　　　　　　　乙ADC⒍如图所示，投影仪是教学中常用的设备，下面
　关于投影仪的叙述不正确的是（　　）
　A.物体在屏幕上所成的像是一个放大的虚像
　B.屏幕表面粗糙，有利于光发生漫反射
　C.平面镜的作用是改
　　变光的传播方向
　D.若使屏幕上的像变
　　大，应使镜头靠近
　　投影片的同时投影
　　机适当远离屏幕A课堂检测⒎我市某校组织学生到长沙世界之窗春游，小
　明同学用照相机为另一同学拍全身照时，不
　小心让一滴泥水溅在了照相机镜头的上半部
　分，则他所拍出的照片（　　）
　A.不能看到人的头部
　B.不能看到人的脚部
　C.不能看到所拍同学的全身像
　D.可以看到所拍同学的全身像，但像会变暗
　　一些D课堂检测
