课件30张PPT。第五章　透镜及其应用

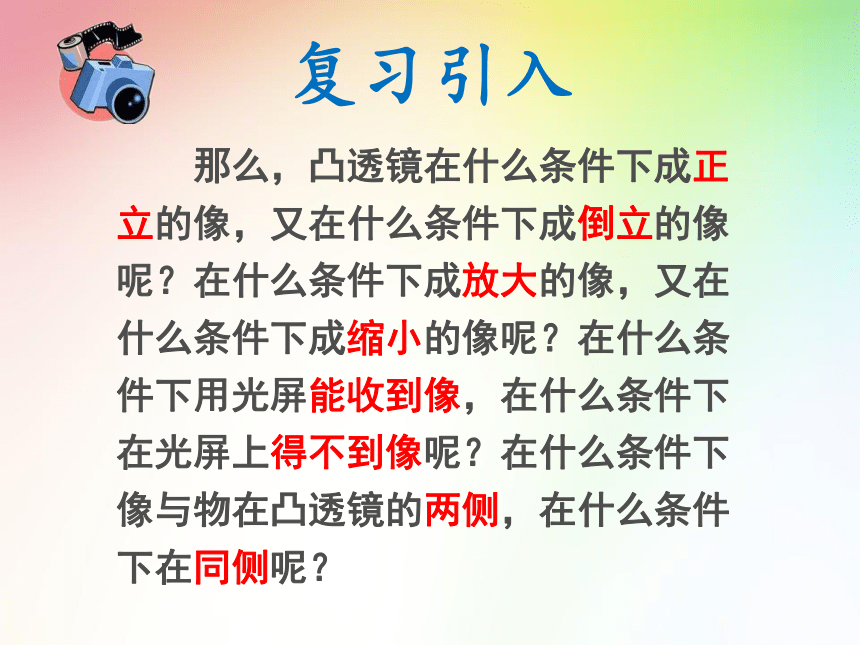

第3节凸透镜成像的规律　　照相机和投影仪的镜头都是凸透镜，而放大镜本身就是凸透镜．照相机能使景物在胶片上成倒立、缩小的像；投影仪能把胶片上的画面放大到屏幕上，成倒立、放大的像；放大镜成的像是正立、放大的．　　那么，凸透镜在什么条件下成正立的像，又在什么条件下成倒立的像呢？在什么条件下成放大的像，又在什么条件下成缩小的像呢？在什么条件下用光屏能收到像，在什么条件下在光屏上得不到像呢？在什么条件下像与物在凸透镜的两侧，在什么条件下在同侧呢？　　用放大镜看自己的指纹，再用放大镜看窗外的物体，隔着放大镜看，物体总是放大的吗？提出问题

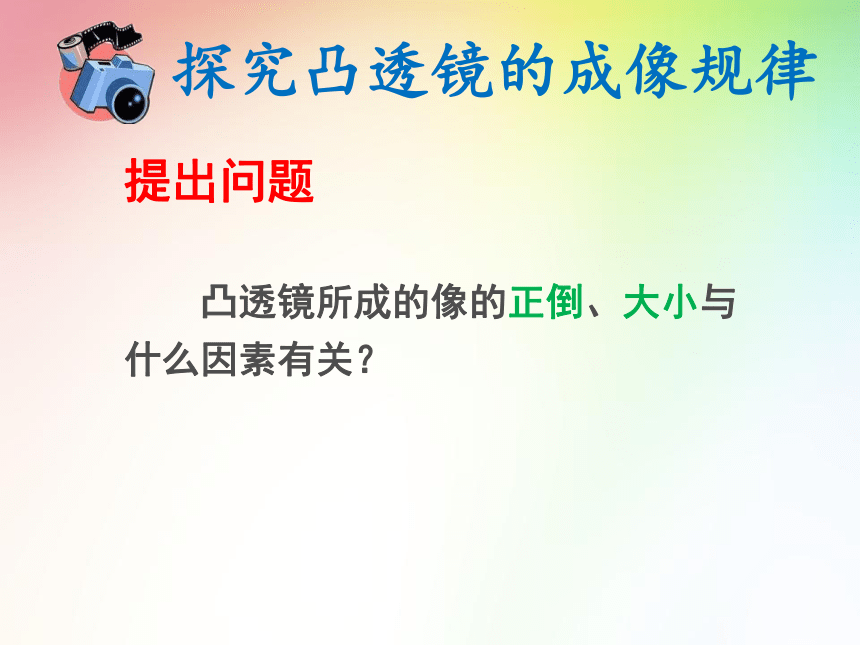

　　凸透镜所成的像的正倒、大小与什么因素有关？猜想与假设

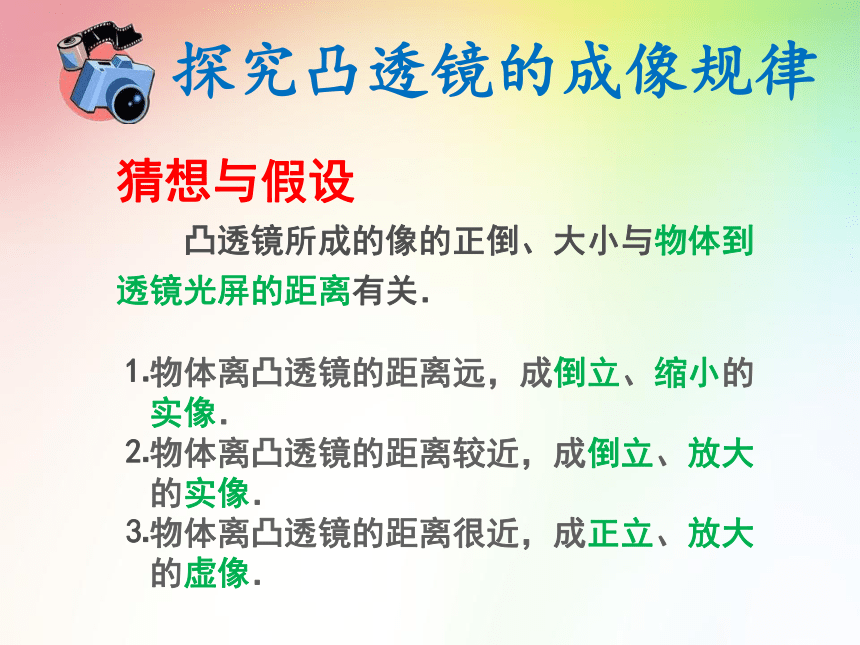

　　凸透镜所成的像的正倒、大小与物体到透镜光屏的距离有关．
⒈物体离凸透镜的距离远，成倒立、缩小的
　实像．
⒉物体离凸透镜的距离较近，成倒立、放大
　的实像．
⒊物体离凸透镜的距离很近，成正立、放大
　的虚像．设计实验

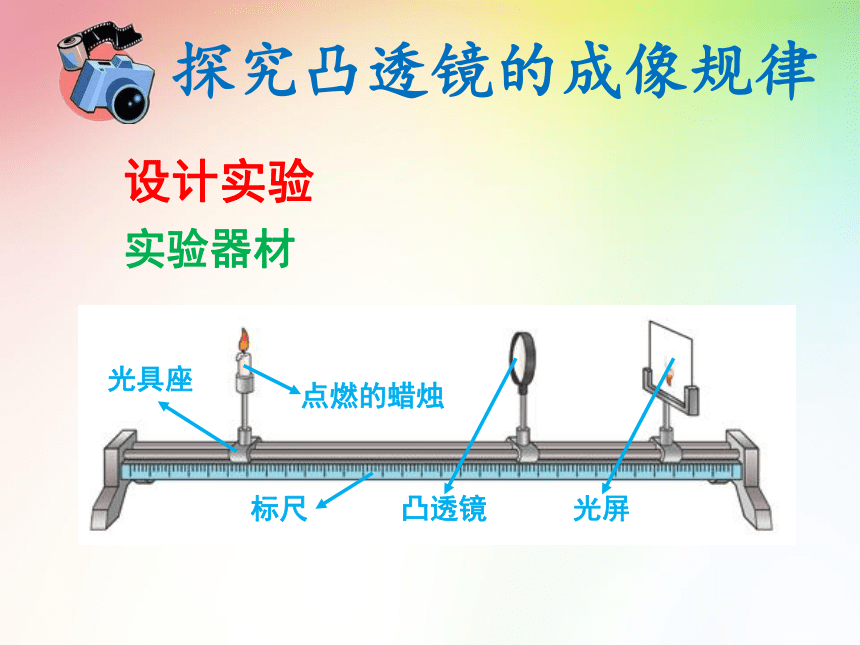

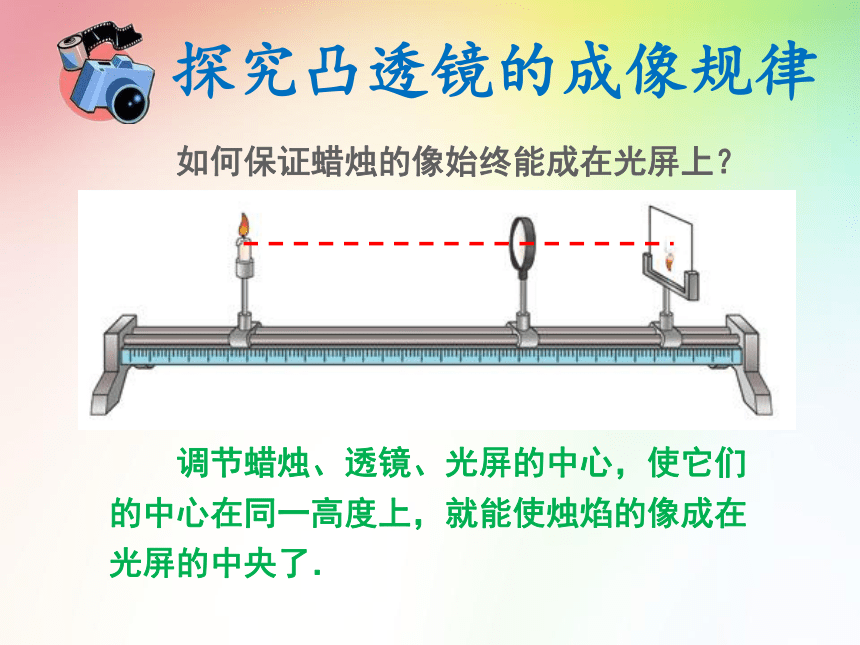

实验器材　　如何保证蜡烛的像始终能成在光屏上？

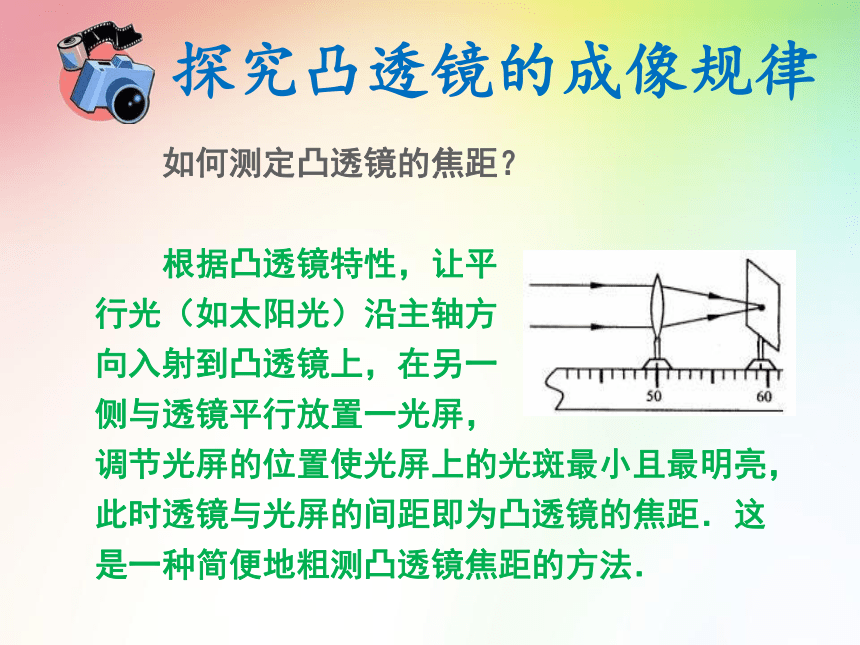

　　调节蜡烛、透镜、光屏的中心，使它们的中心在同一高度上，就能使烛焰的像成在光屏的中央了．　　如何测定凸透镜的焦距？
　　根据凸透镜特性，让平
行光（如太阳光）沿主轴方
向入射到凸透镜上，在另一
侧与透镜平行放置一光屏，

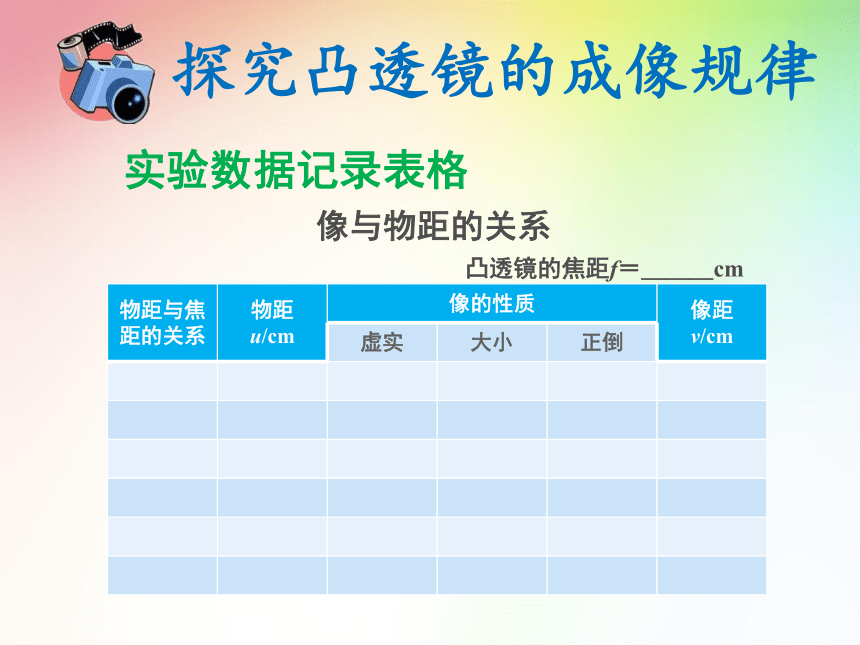

调节光屏的位置使光屏上的光斑最小且最明亮，此时透镜与光屏的间距即为凸透镜的焦距．这是一种简便地粗测凸透镜焦距的方法．实验数据记录表格
像与物距的关系
凸透镜的焦距f＝＿＿＿cm进行实验与收集数据

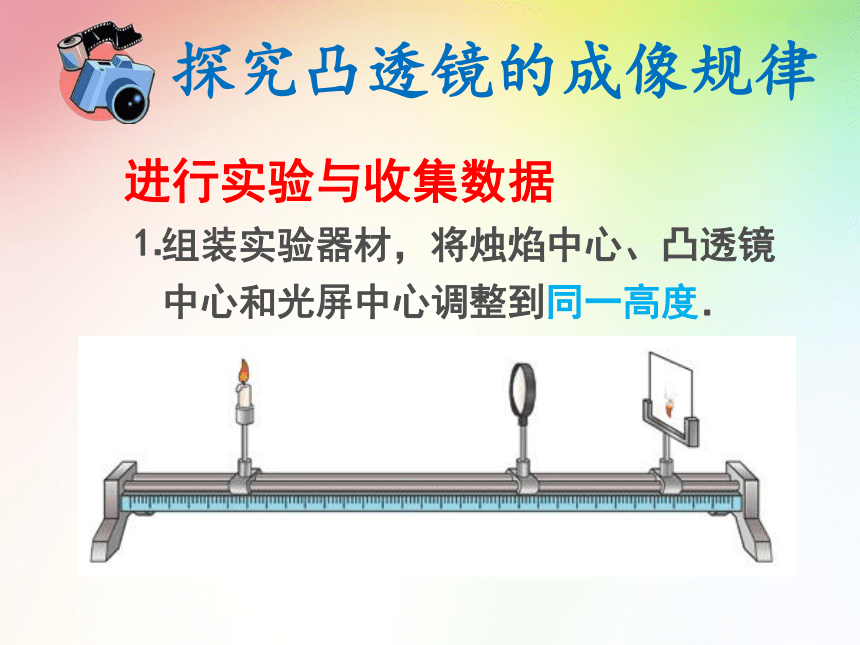

⒈组装实验器材，将烛焰中心、凸透镜

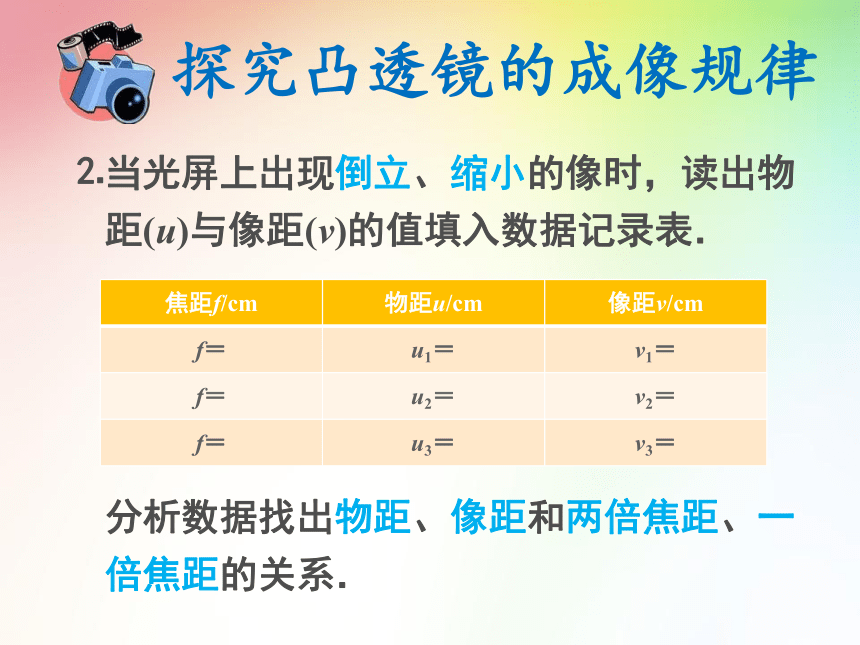

　中心和光屏中心调整到同一高度．⒉当光屏上出现倒立、缩小的像时，读出物
　距(u)与像距(v)的值填入数据记录表．
　分析数据找出物距、像距和两倍焦距、一
　倍焦距的关系．⒊当光屏上出现倒立、放大的像时，读出物
　距(u)与像距(v)的值填入数据记录表．
　分析数据找出物距、像距和两倍焦距、一
　倍焦距的关系．⒋当物体放在焦距以内时，无法在光屏上找
　到像，这说明了什么？那能否成虚像呢？
　该怎样观察？
⒌当物体在二倍焦距处时，像是怎样的？
⒍将物体放在焦点上时，会有什么现象呢？
根据实验数据，得出最终结论．得出结论
当u＞2f时，成倒立、缩小的实像，f＜v＜2f．
当f＜u＜2f时，成倒立、放大的实像，v＞2f．
当u＜f时，成正立、放大的虚像．
当u＝2f时，成倒立、等大的实像，v＝2f．
当u＝f时，不成像．规律重现实验拓展
⒈在实验中，你能发现实像和虚像的分界
　点在什么位置吗？
　焦点是实像和虚像的分界点．
⒉在实验中，你能发现放大的像和缩小的
　像的分界点在什么位置吗？
　二倍焦距是缩小像和放大像的分界点．实验思考
⒈当成实像时，如用手挡住透镜的上半
　部，光屏上的像可能有什么变化？
　能成完整的像，像变暗了．⒉什么情况下像和物体在凸透镜两侧？
　什么情况下像和物体在凸透镜同侧？
　成实像时物像异侧，成虚像时物像同
　侧．
⒊当凸透镜成实像时，随着物距的减小，
　像距是怎样变化的？
　物距减小则像距增大，即物像同方向
　移动，像跟着物体在移动．　　照相机的镜头就是一个凸透镜，被拍物体到镜头的距离远远大于焦距时，在胶卷上能得到倒立、缩小的实像．　　投影仪的镜头也是一个凸透镜，投影片上的图案通过凸透镜形成一个放大、倒立的实像，再由平面镜反射到光屏上．　　放大镜本身就是一个凸透镜，能成正立、放大的虚像．规律精炼
一倍焦距分虚实；二倍焦距分大小；
二倍焦点物像等；实像总是异侧倒；
虚像总是同侧正；物近像远像变大；
物远像近像变小；像的大小像距定；
像儿跟着物体跑．凸透镜成像的规律⒈一凸透镜的焦距是8 cm，将点燃的蜡烛
　放在离凸透镜12 cm处，则所成的像是
　（　　）
　A.正立、缩小的虚像
　B.倒立、放大的实像
　C.倒立、缩小的实像
　D.倒立、缩小的虚像B⒉小明在做“探究凸透镜成像的规律”的实
　验时，所用凸透镜的焦距为15 cm．将图
　甲所示的蜡烛放在距离该透镜35 cm处时，
　蜡烛在光屏上所成的清晰的像是图乙中的
　（　　）C⒊在探究凸透镜成像规律的实验中，当烛焰、凸透镜、
　光屏位于如图所示的位置时，烛焰在光屏上呈现一个
　清晰的放大的像．要使烛焰在光屏上呈现一个清晰的
　缩小的像，调节的方法是（　　）
　A.透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动
　B.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动
　C.透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动
　D.蜡烛不动，透镜远离蜡烛移动，光屏不发生移动A⒋小青将点燃的蜡烛分别放在如图所示的a、b、
　c点探究凸透镜成像规律，蜡烛在＿＿点时，
　凸透镜右侧光屏上成的像最大，像是＿＿＿
　（填“正立”或“倒立”）的．b倒立⒌探究凸透镜成像规律：
　⑴实验中，烛焰的像成在了光屏的下方，要使像成在光
　　屏的中央，应将光屏向＿＿（填“上”或“下”）调
　　整．
　⑵已知凸透镜的焦距为10 cm，将烛焰放在距离凸透镜
　　25 cm处，调节光屏可得到倒立、＿＿＿（填“放大”
　　“缩小”或“等大”）的实像，应用这个原理工作的
　　仪器有＿＿＿＿．
　⑶在上述实验的基础上，将蜡烛向远离透镜的方向移动，
　　要在光屏上得到清晰的像，则应将光屏＿＿＿（填
“远离”或“靠近”）透镜，光屏上的像＿＿＿（填
“变大”“变小”或“不变）．上缩小照相机靠近变小
