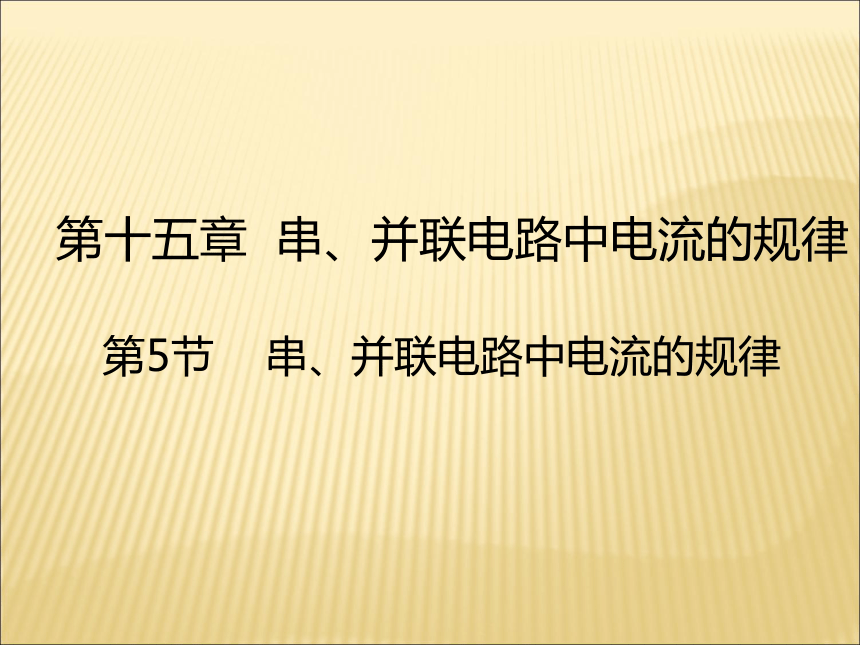

第5节 串、并联电路中电流的规律

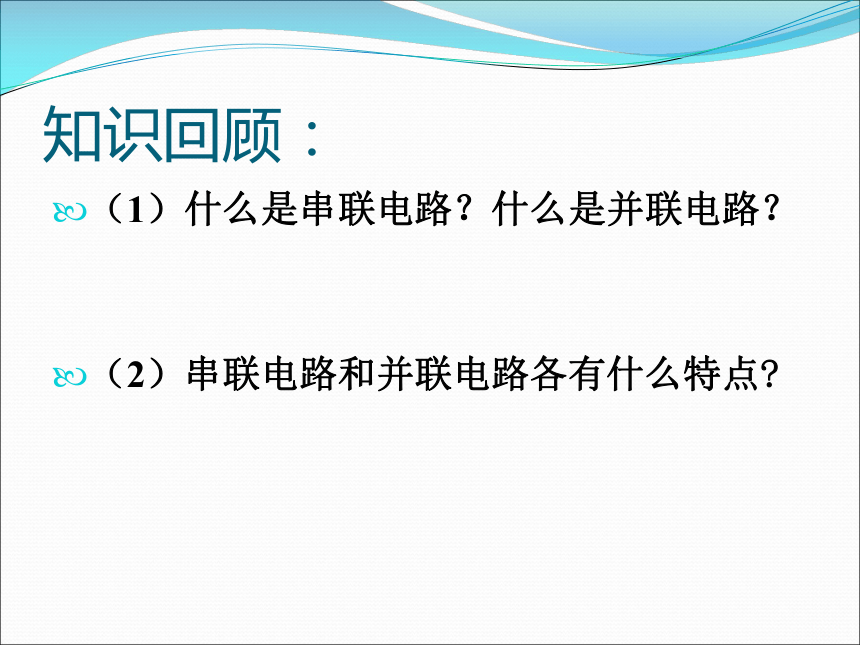

知识回顾：（1）什么是串联电路？什么是并联电路？

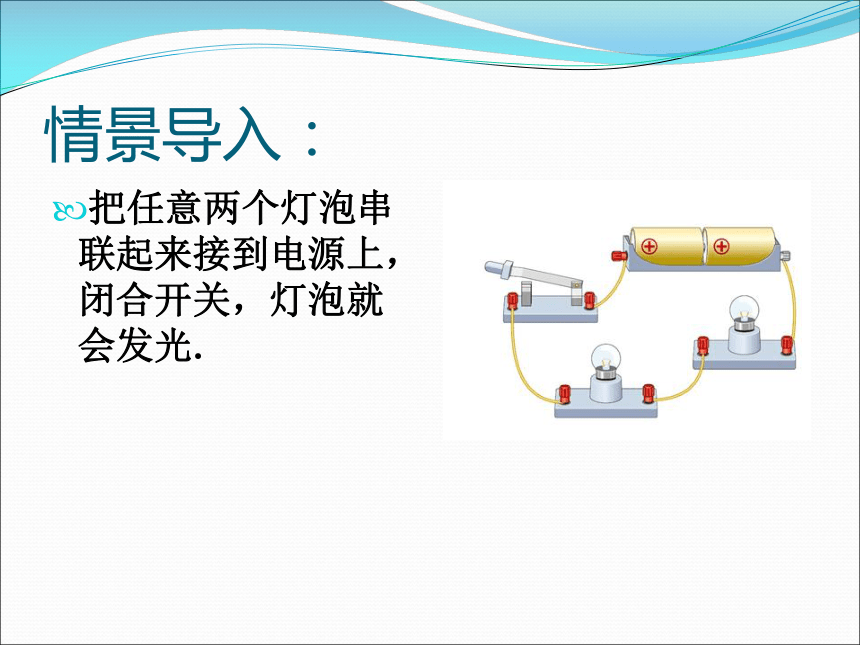

（2）串联电路和并联电路各有什么特点?情景导入：把任意两个灯泡串联起来接到电源上，闭合开关，灯泡就会发光.疑问：

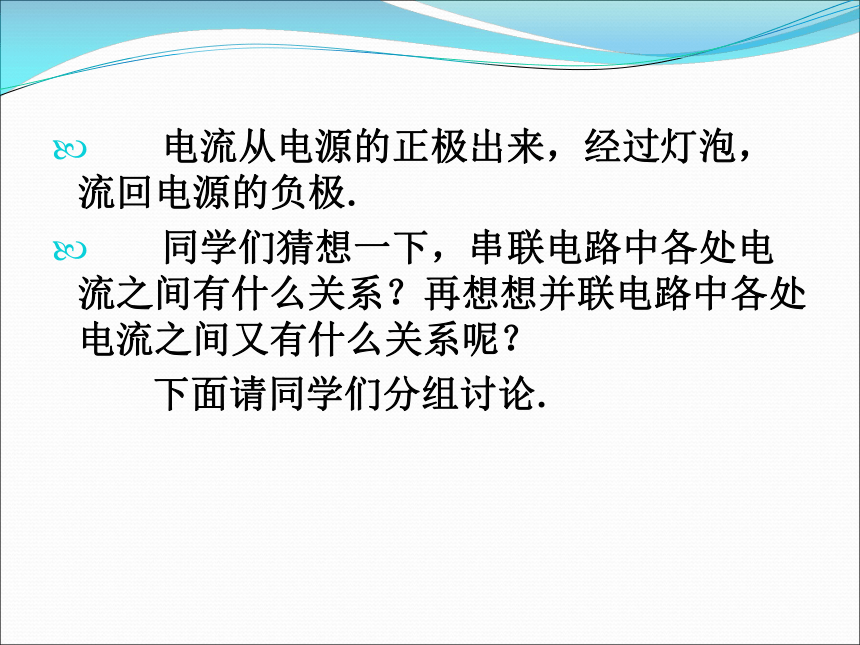

闭合开关，灯泡发亮，说明电路中有电流通过，电流的方向是怎样的？ 电流从电源的正极出来，经过灯泡，流回电源的负极.
同学们猜想一下，串联电路中各处电流之间有什么关系？再想想并联电路中各处电流之间又有什么关系呢？

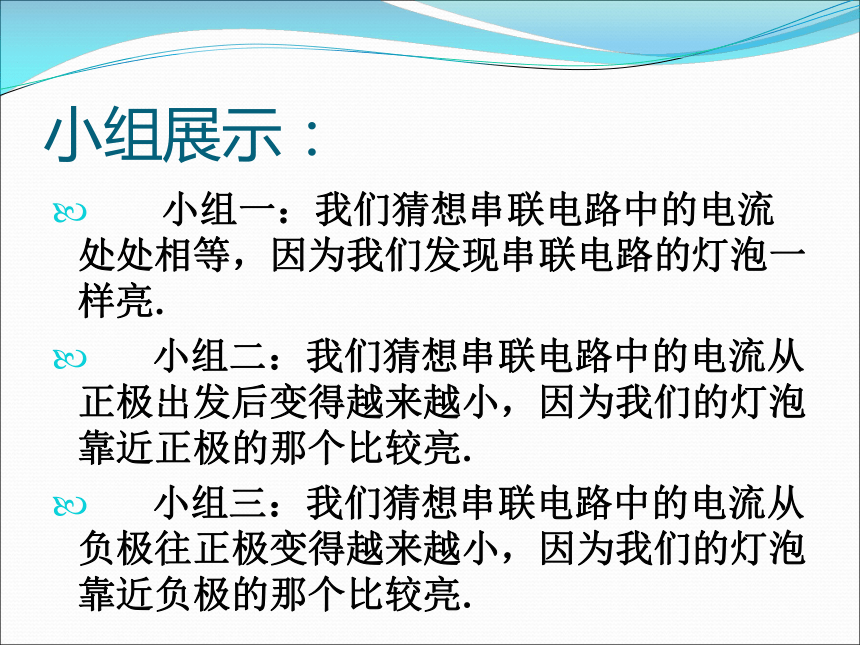

下面请同学们分组讨论.小组展示： 小组一：我们猜想串联电路中的电流处处相等，因为我们发现串联电路的灯泡一样亮.
小组二：我们猜想串联电路中的电流从正极出发后变得越来越小，因为我们的灯泡靠近正极的那个比较亮.

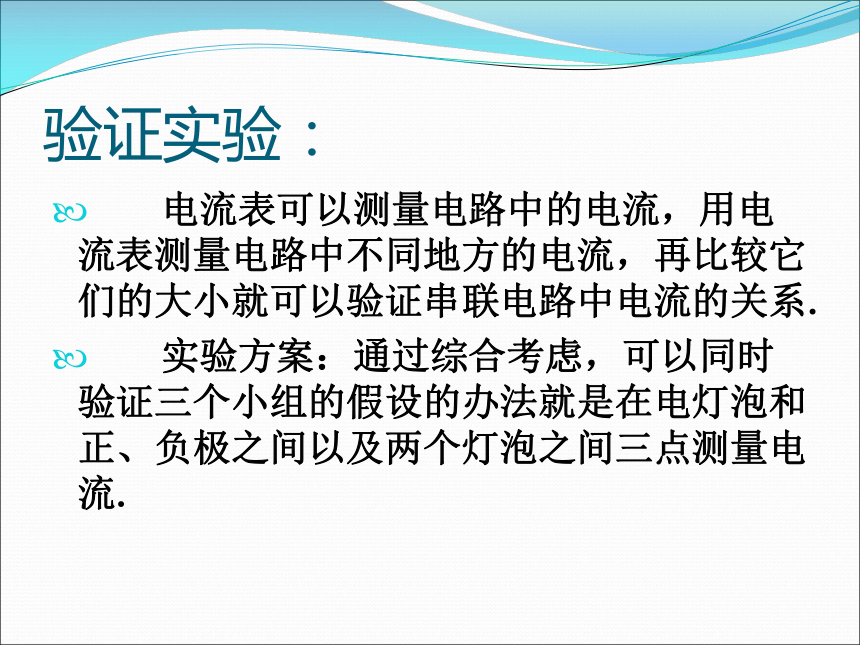

小组三：我们猜想串联电路中的电流从负极往正极变得越来越小，因为我们的灯泡靠近负极的那个比较亮.验证实验： 电流表可以测量电路中的电流，用电流表测量电路中不同地方的电流，再比较它们的大小就可以验证串联电路中电流的关系.
实验方案：通过综合考虑，可以同时验证三个小组的假设的办法就是在电灯泡和正、负极之间以及两个灯泡之间三点测量电流. 如右图所示的电路图，分别测量图中A、B、C三点处的电流.验证串联电路中电流的关系.验证串联电路的电流规律：实验验证：
（1）按上面的电路图连接实物电路，把3个相同规格的电流表接在实物电路中如上图所示的A、B、C三个位置，看电流表的示数有什么特点，并记录在下面的表格中.验证串联电路的电流规律：(2)换不同规格的小灯泡，继续上述步骤.
(3)小组分析实验数据，总结结论.
(4)总结：串联电路中的电流处处相等. 如右图所示的电路图，分别测量图中A、B、C三点处的电流，验证并联电路中电流的关系.验证并联电路的电流规律实验验证：
（1）按上面的电路图连接实物电路，把3个相同规格的电流表接在实物电路中如上图所示的A、B、C三个位置，看电流表的示数有什么特点，再把测量得到的数据填在下面的表中.
验证并联电路的电流规律（2）换不同规格的小灯泡，继续上述步骤.
（3）小组仔细计算，多次比较数据，再总结结论．
（4）总结：并联电路干路中的电流等于并联电路各支路中的电流之和.巩固练习：1．两只规格不同的小灯泡串联接入同一电路中，当开关闭合后，两只灯泡中的电流（ ）
A．两灯电流相同B．暗的灯中的电流大C．亮的灯中的电流大D．无法确定A２．如图所示的电路中的两盏灯L1和L2在闭合开关后都发光，观察发现，电灯L1比L2要亮，下列说法中正确的是（ ）
A．通过两灯的电流相同B．通过暗的灯中的电流大C．通过亮的灯中的电流大D．无法确定A３．如图所示电路中,三个电流表A1,A2,A3的示数分别为I1,I2,I3,它们的大小关系是( )
　A.I1?=?I2?=?I3?
　B.I1?>?I2 =?I3? ? ?
? C.I1?>?I2?>?I3? ?
D.I1?>?I3?>?I2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? D
