2017秋人教版九年级物理全册课件：16.1电压

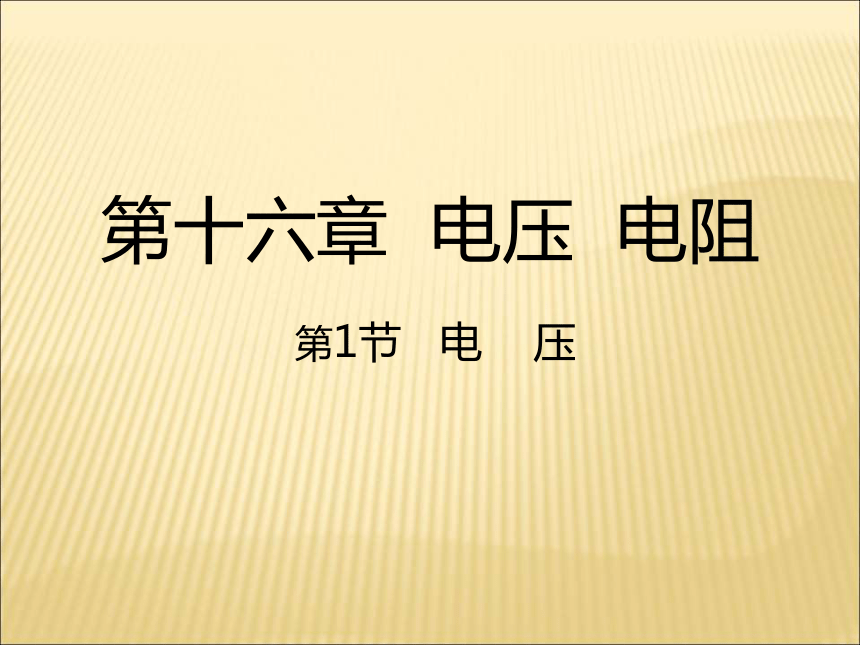

课件21张PPT。 第十六章 电压 电阻

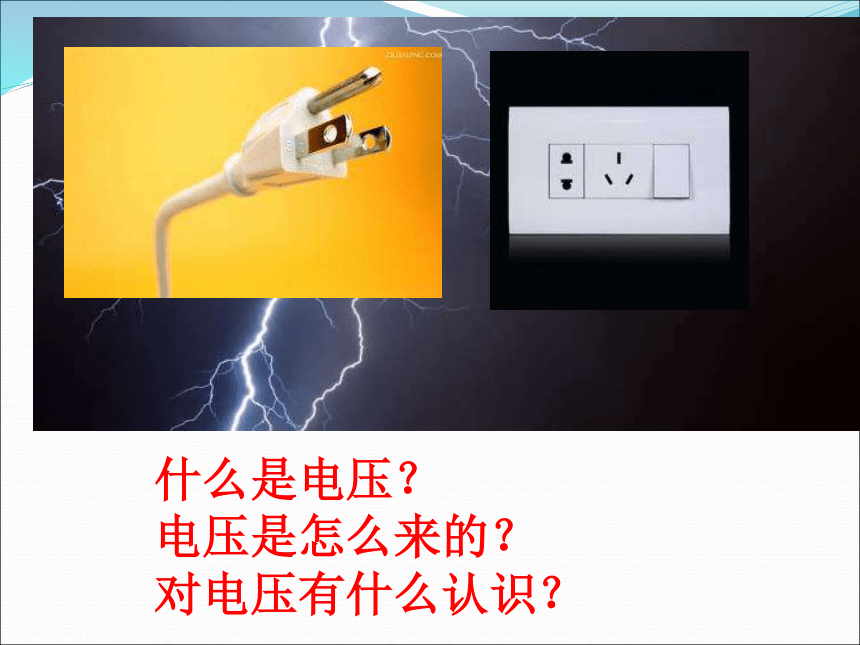

第1节 电 压美好的夜景是怎么来的？什么是电压？
电压是怎么来的？

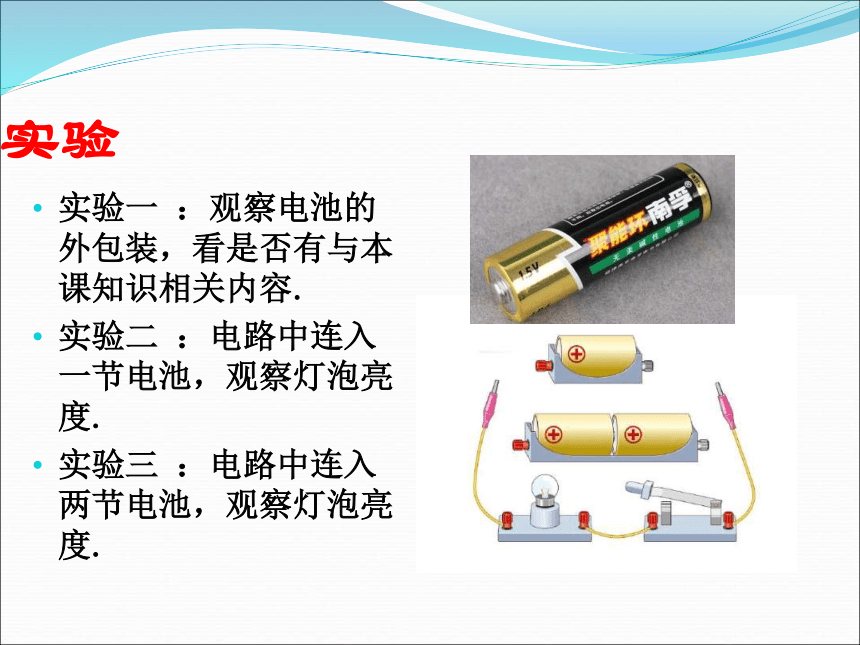

对电压有什么认识？实验实验一 ：观察电池的外包装，看是否有与本课知识相关内容.
实验二 ：电路中连入一节电池，观察灯泡亮度.

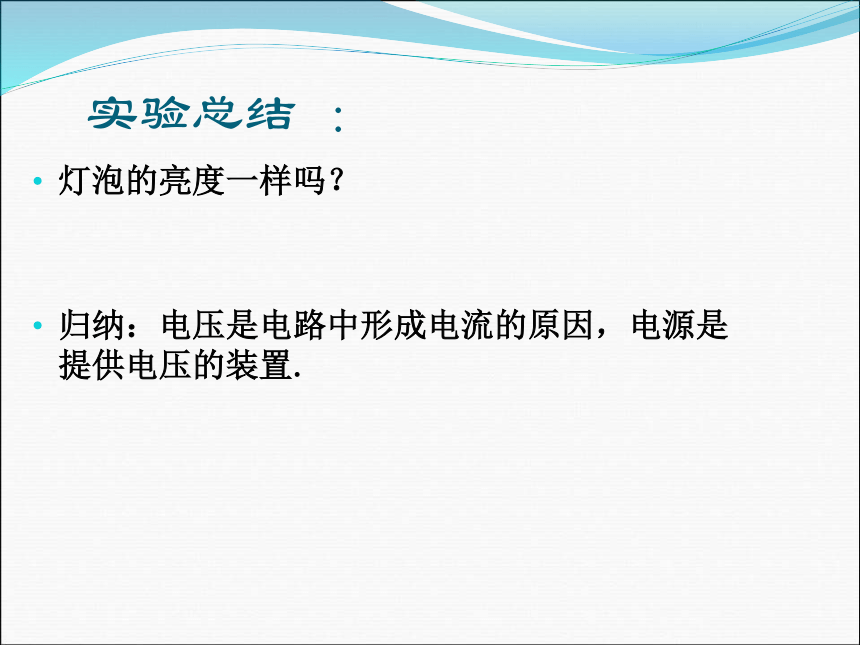

实验三 ：电路中连入两节电池，观察灯泡亮度.灯泡的亮度一样吗？
归纳：电压是电路中形成电流的原因，电源是提供电压的装置.

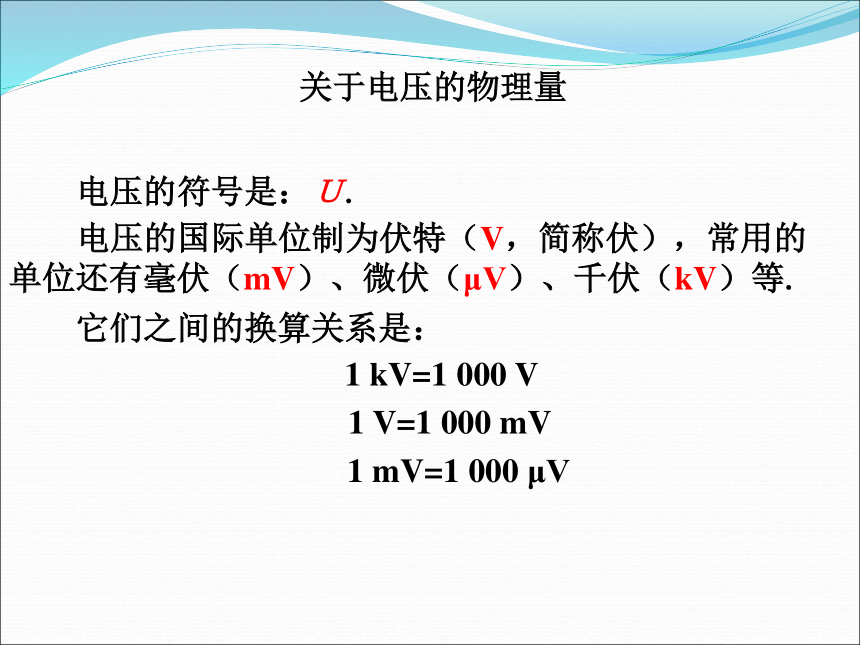

实验总结 ： 关于电压的物理量
电压的符号是：Ｕ.
电压的国际单位制为伏特（V，简称伏），常用的单位还有毫伏（mV）、微伏（μV）、千伏（kV）等.
它们之间的换算关系是：
1 kV=1 000 V
1 V=1 000 mV

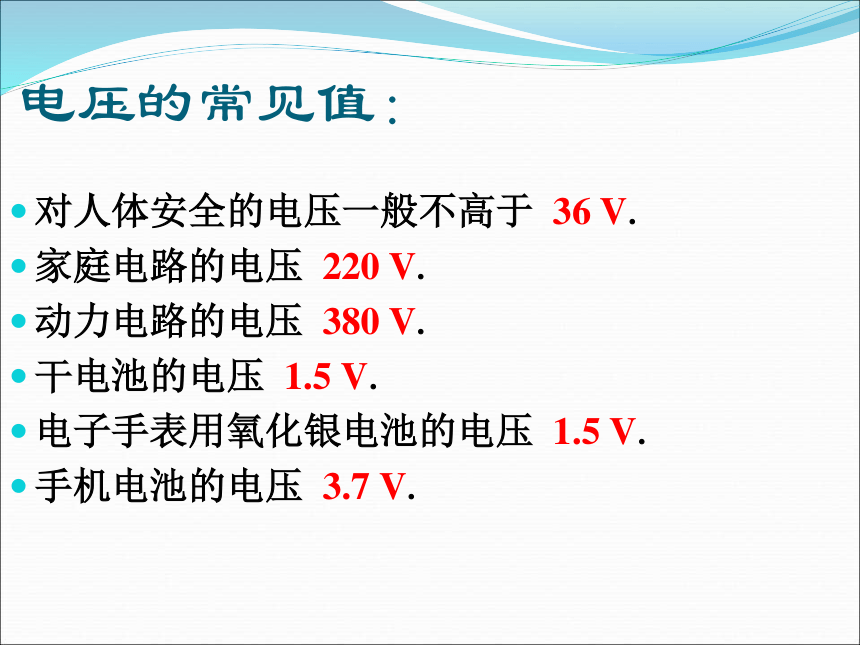

1 mV=1 000 μV 电压的常见值：对人体安全的电压一般不高于 36 V.
家庭电路的电压 220 V.
动力电路的电压 380 V.
干电池的电压 1.5 V.
电子手表用氧化银电池的电压 1.5 V.

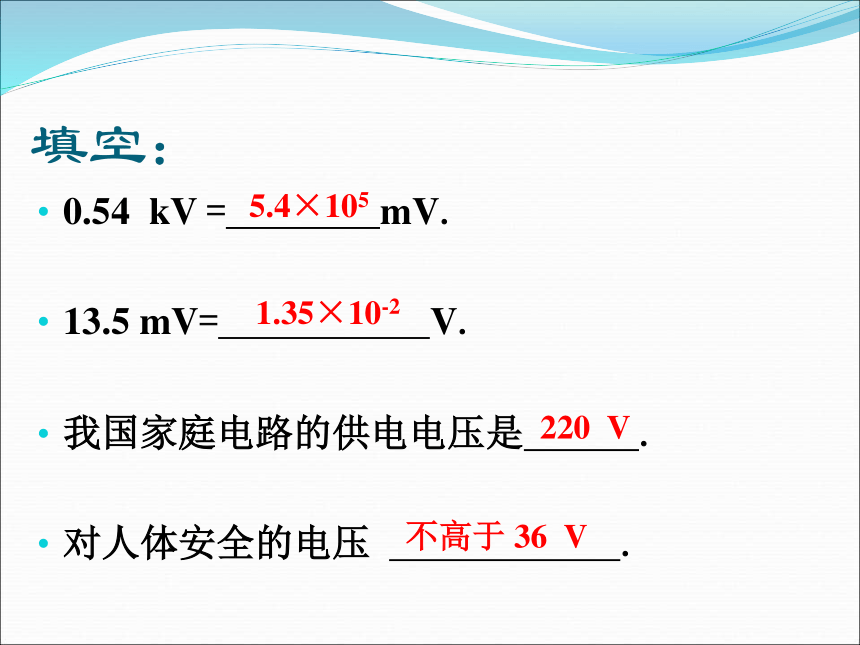

手机电池的电压 3.7 V.填空：0.54 kV = mV.
13.5 mV= V.
我国家庭电路的供电电压是 .

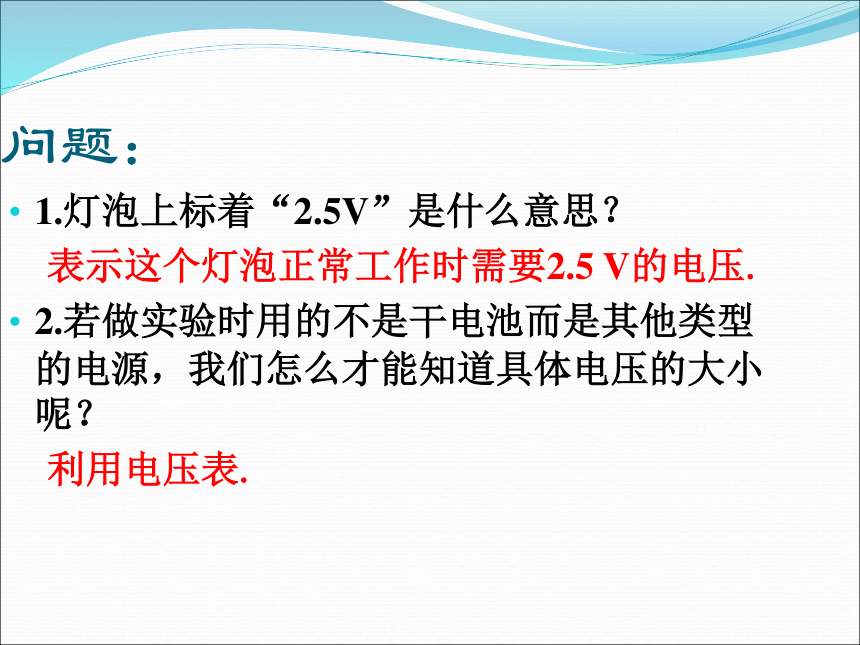

对人体安全的电压 .5.4×105 1.35×10-2220 V不高于 36 V问题：1.灯泡上标着“2.5V”是什么意思？
表示这个灯泡正常工作时需要2.5 V的电压.
2.若做实验时用的不是干电池而是其他类型的电源，我们怎么才能知道具体电压的大小呢？
利用电压表.电压表：用途　　外形如图所示，指针在标尺左端指零，标尺上有两种刻度，分别是０～３,０～１５，调零器在读数窗正下方．接线柱分别标有“－”“３”　　“１５”，其中“－”接线柱为公共端．结构　　电压表（也叫伏特表）是测量直流低值电压的一种仪表．电压表的使用方法：1.必须和被测用电器并联.
2.正、负接线柱的接法要正确.正接线柱接电源的正极，负接线柱接电源的负极.
3.测量时不能超过电压表的最大量程，要进行“试触”，选择合适的量程.
4.可以直接接到电源两极上，测电源电压.
练习电压表的接法：一定要并联电压表读数时的注意事项：（1）使用电压表测电压时，为提高读数的准确性，在被测电压不超过量程的情况下，尽可能用小量程进行测量，不能预知被测电压范围时，先用大量程试触，试触时如果电压表指针偏转在小量程的范围内，改用小量程进行测量.
（2）电压表不同的量程对应表盘上不同的分度值.
（3）读数时不估读，指针靠近哪一刻度，就读取那一刻度.分组实验：把两个灯泡L1、L2连接成串联电路，动手尝试分别测量L1、L2 两端的电压，并列表记录.
讨论：根据电压表的使用方法对测量过程进行讨论.
通过自己动手连接并测量电压，有什么使用电压表的窍门.电压表的读数：要求：
1.认清电压表的量程和最小分度值；
2.看清楚测量时表针停在哪个大格，哪个小格上；
3.测量时，表针的位置离哪条刻度较近，就按那条刻度线读数.
方法归纳：
一看接线柱，确定量程数.
二看每小格，表示多少伏.
三看指针处，正视好细读.读数练习：【例】某同学做电学实验时，在将电压表接入电路前，发现电压表指针如图所示，他应采取的措施是（　　）
A.改用小量程
B.请教师对电表校零
C.将电压表的“+”“-”接线
柱接线对调
D.选用大量程试触
B总结：本节课学到了什么？
再见
