课件24张PPT。第十六章 电压 电阻

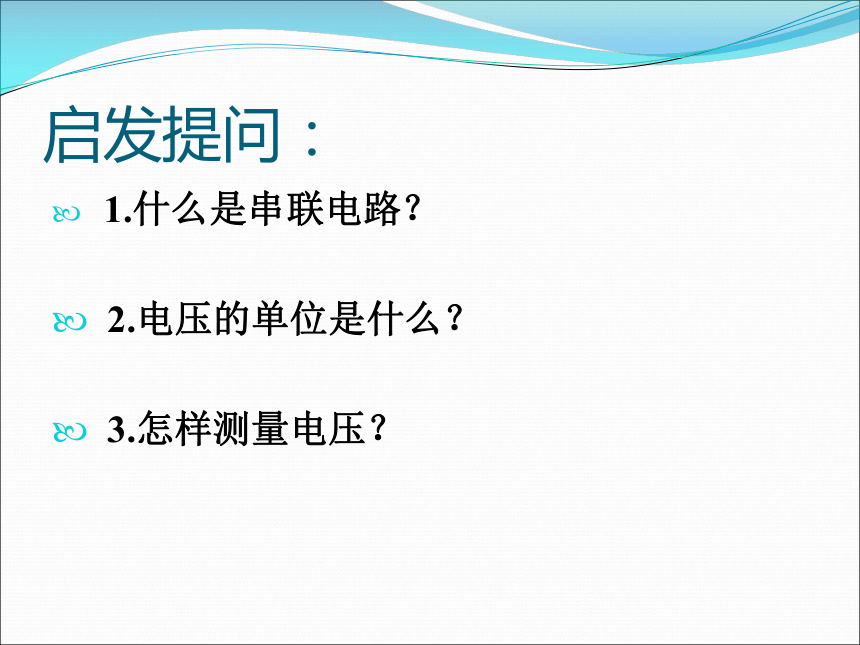

第2节 串、并联电路中电压的规律启发提问： 1.什么是串联电路？
2.电压的单位是什么？

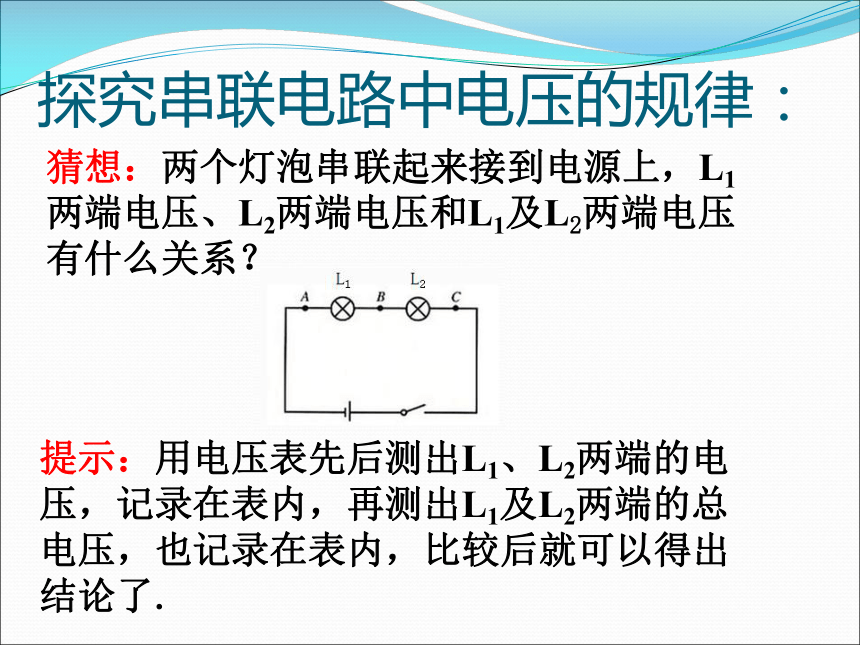

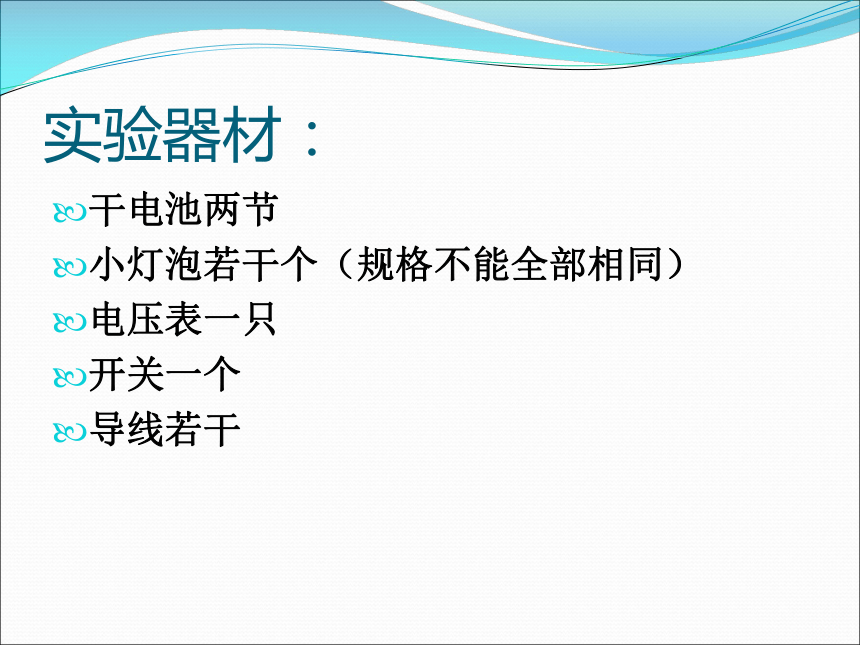

3.怎样测量电压？探究串联电路中电压的规律：提示：用电压表先后测出L1、L2两端的电压，记录在表内，再测出L1及L2两端的总电压，也记录在表内，比较后就可以得出结论了.猜想：两个灯泡串联起来接到电源上，L1两端电压、L2两端电压和L1及L2两端电压有什么关系？实验器材：干电池两节
小灯泡若干个（规格不能全部相同）
电压表一只
开关一个

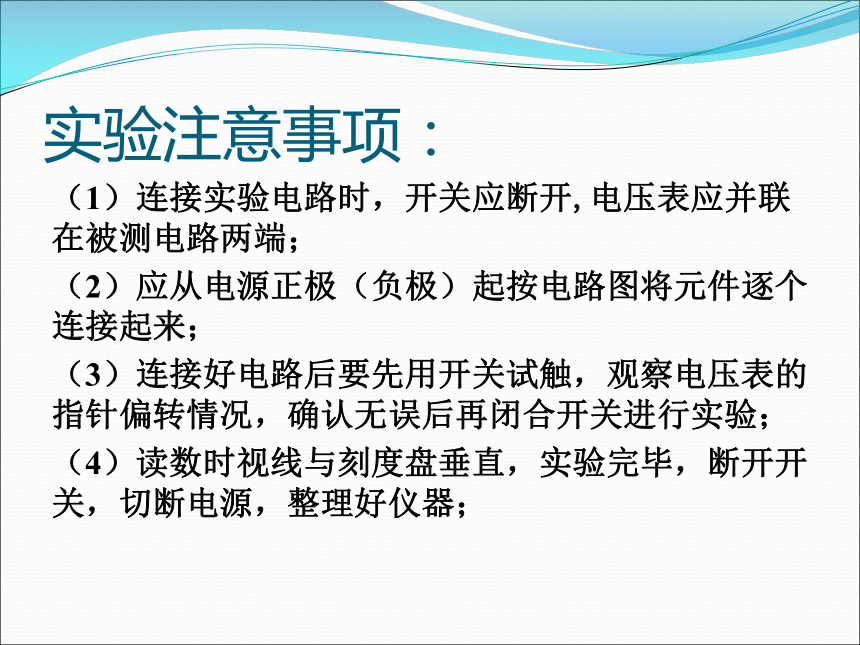

导线若干实验注意事项：（1）连接实验电路时，开关应断开,电压表应并联在被测电路两端；
（2）应从电源正极（负极）起按电路图将元件逐个连接起来；
（3）连接好电路后要先用开关试触，观察电压表的指针偏转情况，确认无误后再闭合开关进行实验；
（4）读数时视线与刻度盘垂直，实验完毕，断开开关，切断电源，整理好仪器；

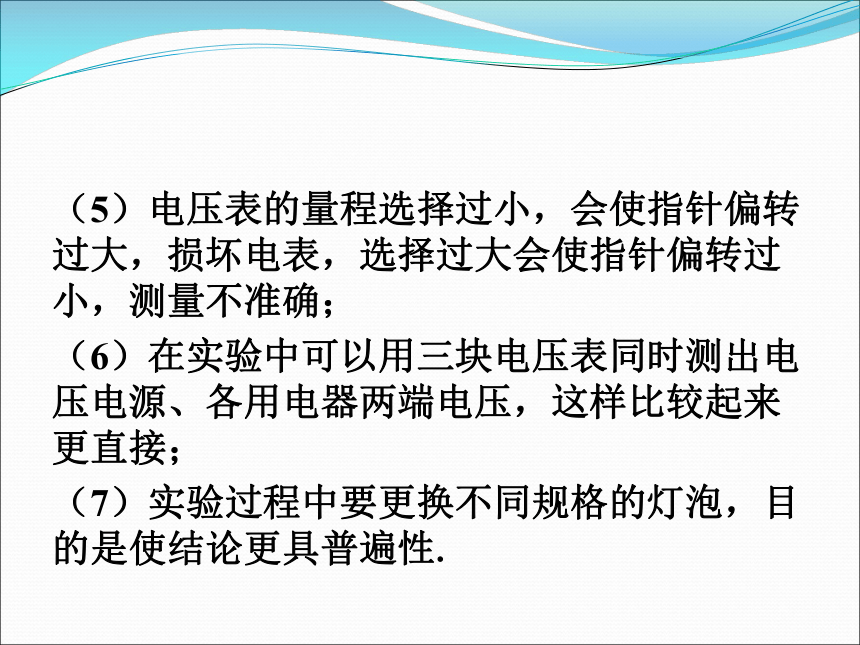

（5）电压表的量程选择过小，会使指针偏转过大，损坏电表，选择过大会使指针偏转过小，测量不准确；
（6）在实验中可以用三块电压表同时测出电压电源、各用电器两端电压，这样比较起来更直接；
（7）实验过程中要更换不同规格的灯泡，目的是使结论更具普遍性.

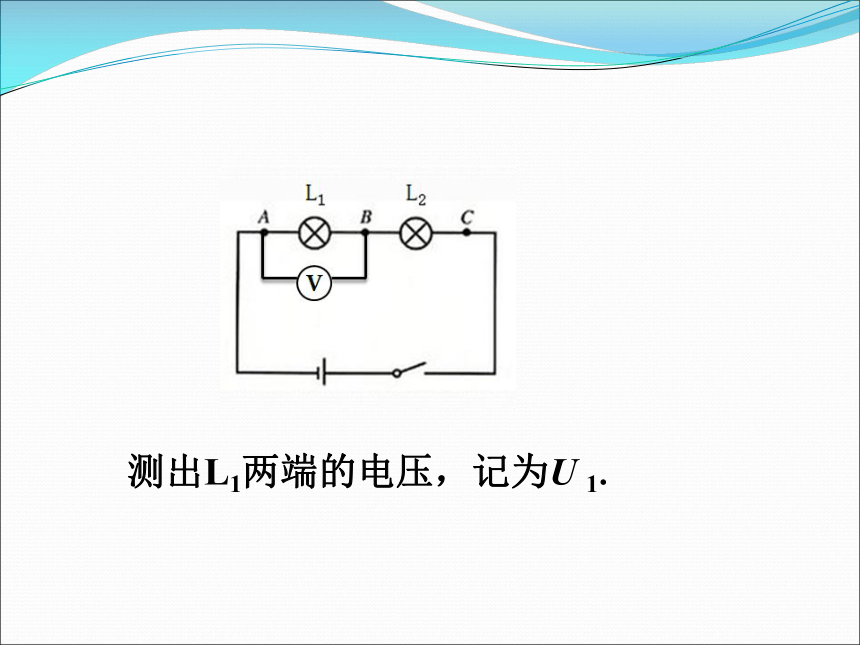

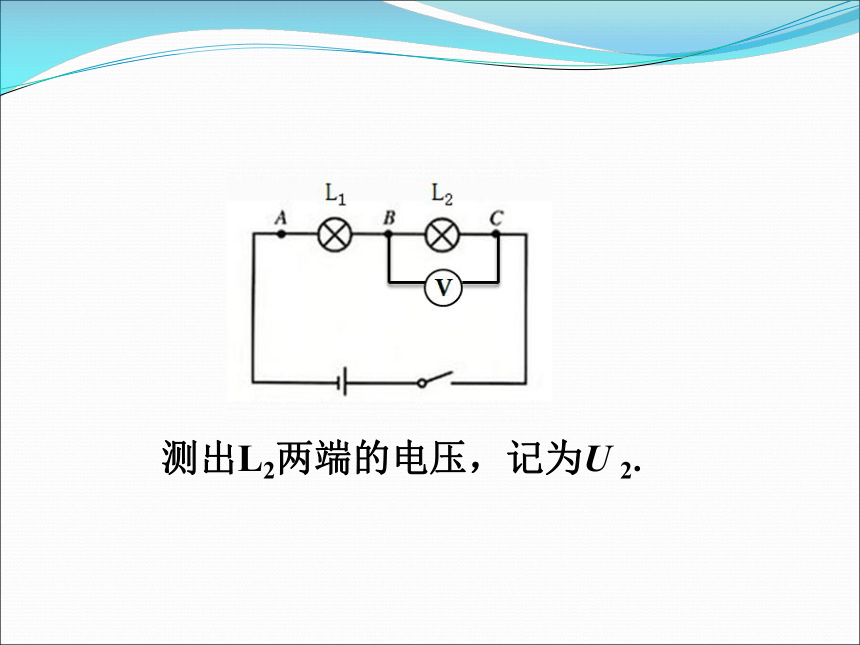

设计实验：按下面所示的电路图连接实物电路，然后探究.测出L1两端的电压，记为U 1.测出L2两端的电压，记为U 2.测出L1和L2两端的总电压，记为U.实验记录表格：结论：多做几次实验，分析表格数据，得出结论：
串联电路中，总电压等于各部分电路两端电压之和.
公式：U =U1+U2
注：串联电路中，电灯不同，则电灯两端的电压不相等；电灯相同，则电灯两端的电压相等.
实验误差：在上面的实验中，实验误差存在于哪些方面？
1.读数有误差；
2.电压表本身存在误差；
3.测量时电路的状态不一样（例如接触的好坏不一样）.【例】在图中所示的电路中，电压表V1的示数为6 V，电压表V2的示数为7 V.若电源电压为10 V，则灯L1两端电压为（???）
A.1 V
B.10 V
C.3 V
D.6 V课堂练习：B
解析：当电路中出现电压表时，应先进行电路简化，可以将电压表处看成断开.故本图可简化为如图所示，很明显是三个灯的串联电路.再观察每个电压表与哪段电路并联，读数即为该段电路两端电压.电压表V1测灯L1与L2串联后的总电压，电压表V2测灯L2与L3串联后的总电压，由串联电路电压关系得U1+U2=6 V，U2+U3=7?V，U1+U2+U3=10 V，联立解之得U1=3 V，即灯L1两端电压为3 V.探究并联电路中电压的规律：按上图所示的电路图连接实物电路，换用不同规格的小灯泡做3~5次实验，把数据记录在表格中.结论：由于并联电路是电路并列连接在两点之间组成的电路，因此并联电路中，各支路两端的电压都等于两连接点之间的电压，实验表明，并联电路中各支路两端的电压相等.
U总=U电源=U1=U2=…=Un
结论：
串联电路中，串联电路两端的电压等于串联电路中各用电器两端的电压之和.
并联电路中，各支路两端的电压都等于并联电路两端的电压.
巩固练习：1.下列说法中正确的是（ ）
A.两灯串联，这两灯的亮度一定相同
B.通过两灯的电流相同，这两灯一定是串联
C.两灯并联，这两灯两端的电压一定是相同的
D.两灯两端的电压相同，这两灯一定是并联
C2.下列关于并联电路电压的规律说法正确的是（ ）
A.规律不明显
B.各支路两端的电压相等
C.总电压等于各支路两端的电压之和
D.并联的用电器越多，各支路两端的电压越
小，说明并联电压与并联用电器数量成反
比

B
3.将两灯串联接在电路中，加在它们两端的电压之比为2:1，若把它们并联后接入电路中，则加在它们两端的电压（ ）
A. 2 : 1
B. 1 : 2
C. 1 : 1
D.条件不足，无法判断C总结：本节课学到了什么？
