课件22张PPT。第十六章 电压 电阻

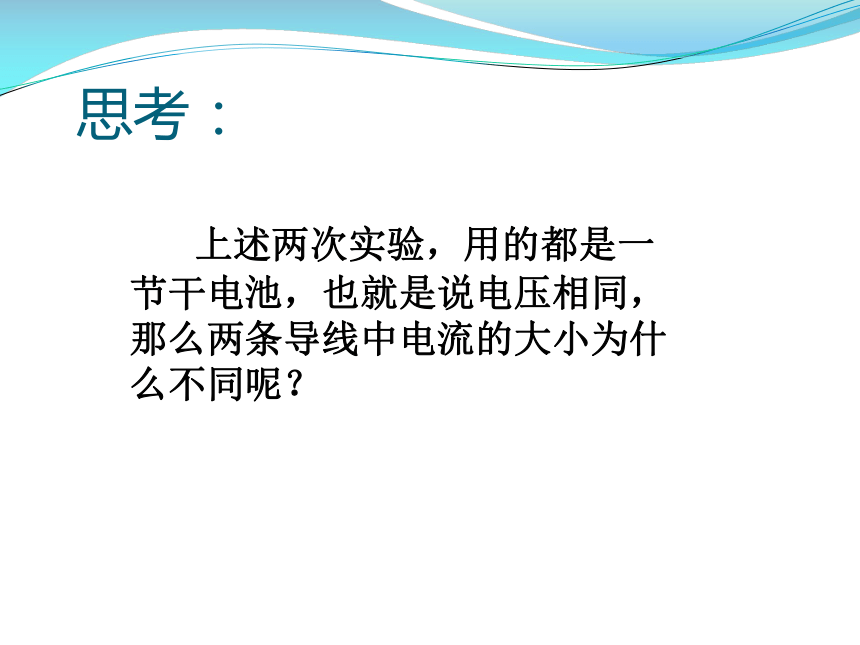

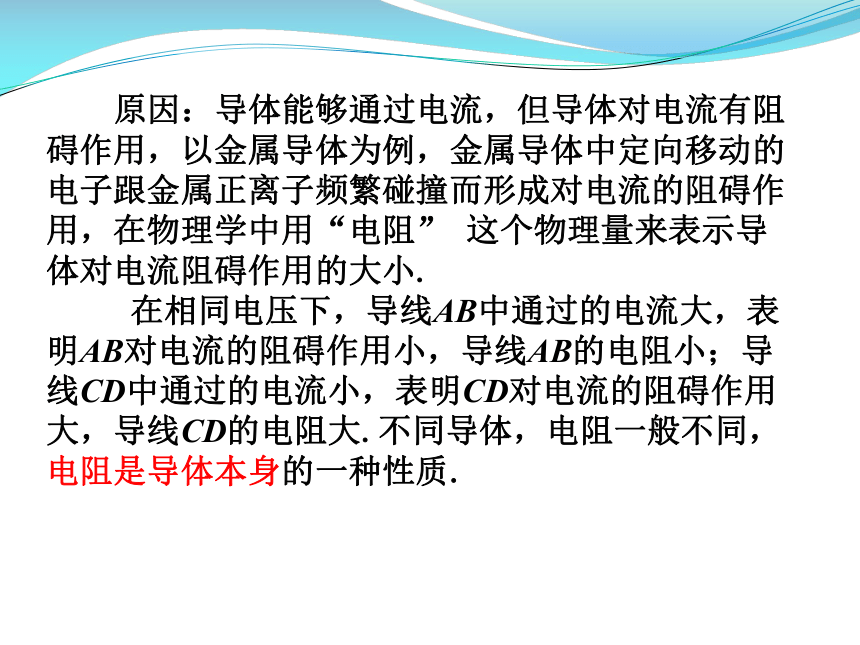

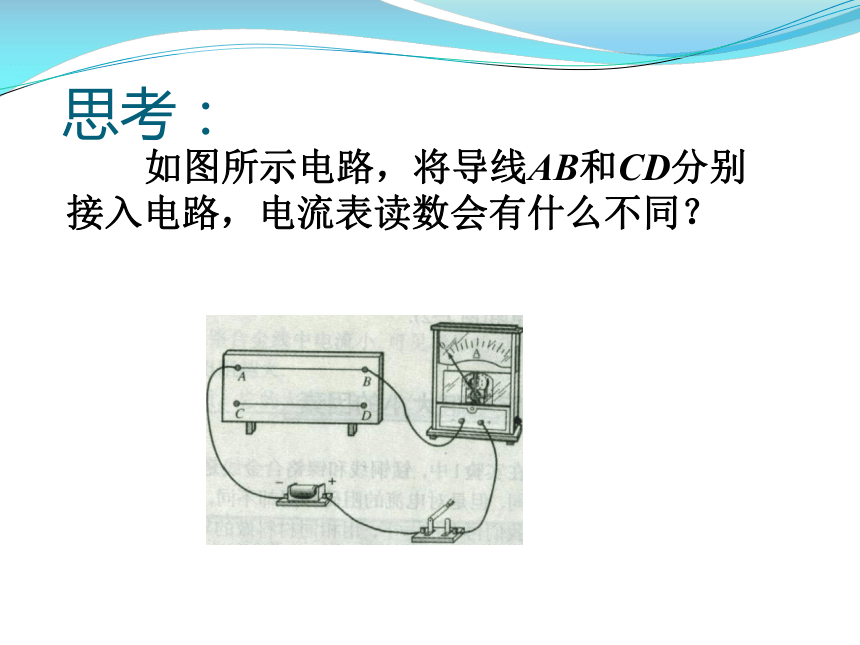

第3节 电 阻思考： 如图所示电路，将导线AB和CD分别接入电路，电流表读数会有什么不同？ 上述两次实验，用的都是一节干电池，也就是说电压相同，那么两条导线中电流的大小为什么不同呢？思考： 原因：导体能够通过电流，但导体对电流有阻碍作用，以金属导体为例，金属导体中定向移动的电子跟金属正离子频繁碰撞而形成对电流的阻碍作用，在物理学中用“电阻” 这个物理量来表示导体对电流阻碍作用的大小.

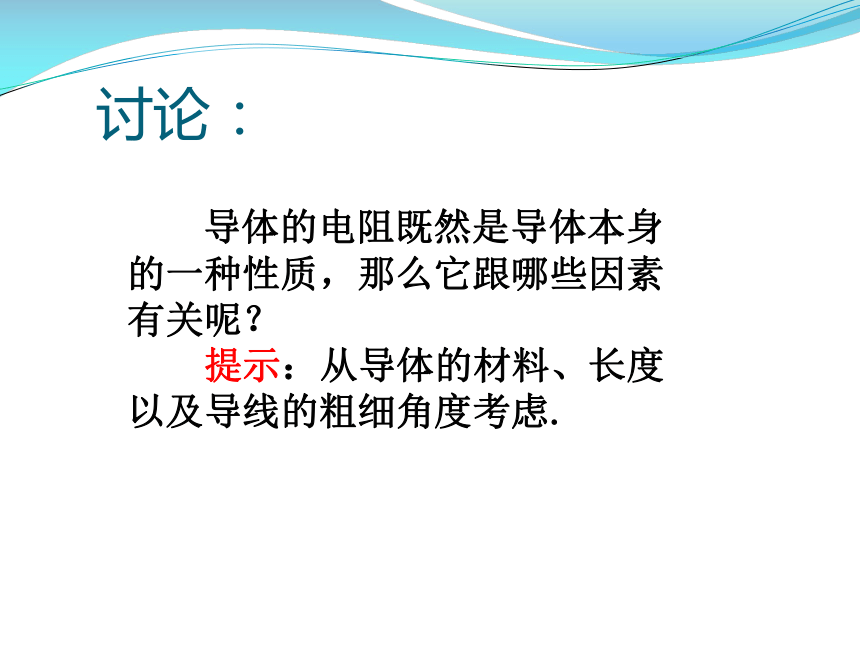

在相同电压下，导线AB中通过的电流大，表明AB对电流的阻碍作用小，导线AB的电阻小；导线CD中通过的电流小，表明CD对电流的阻碍作用大，导线CD的电阻大.不同导体，电阻一般不同，电阻是导体本身的一种性质. 导体的电阻既然是导体本身的一种性质，那么它跟哪些因素有关呢？

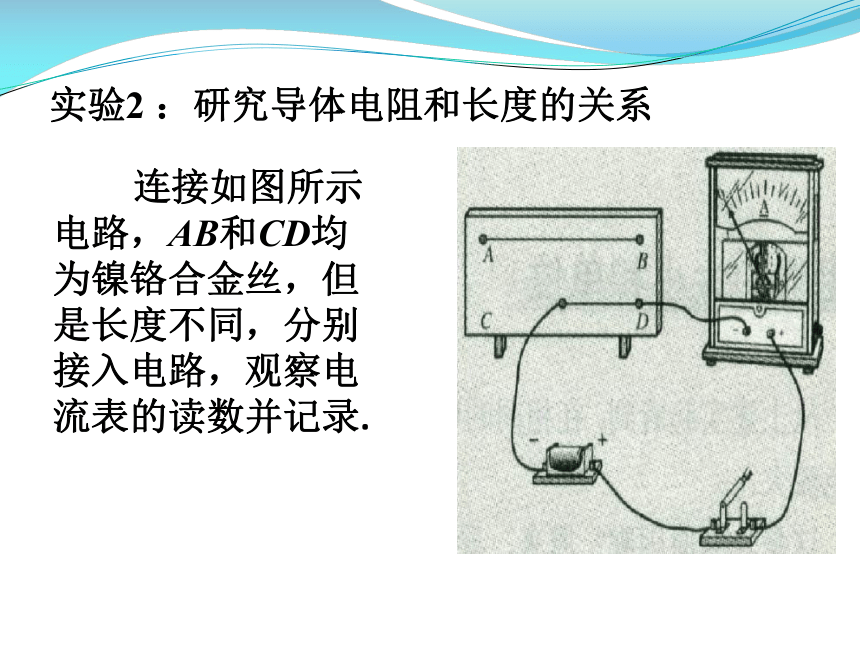

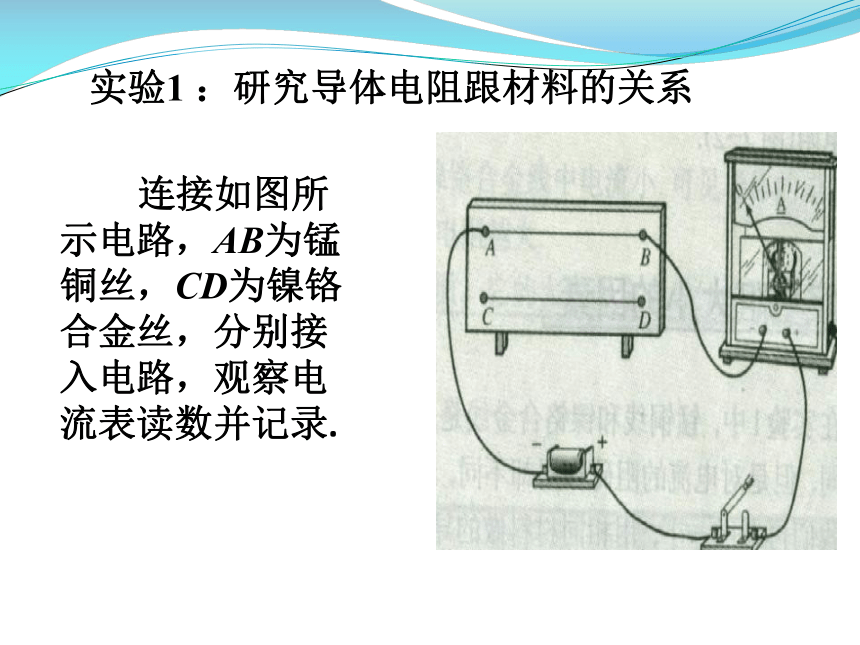

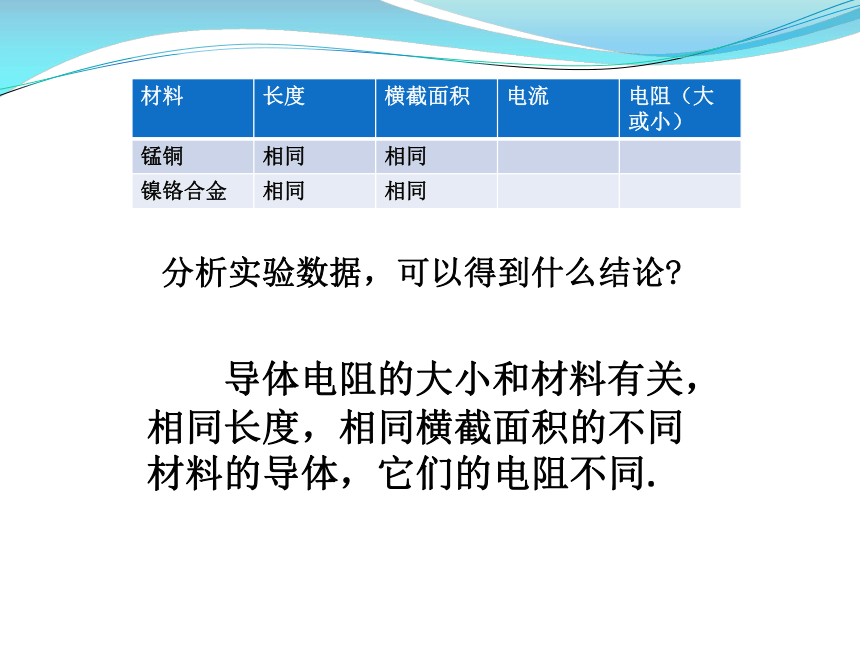

提示：从导体的材料、长度以及导线的粗细角度考虑.讨论：实验1 ：研究导体电阻跟材料的关系 连接如图所示电路，AB为锰铜丝，CD为镍铬合金丝，分别接入电路，观察电流表读数并记录.分析实验数据，可以得到什么结论? 导体电阻的大小和材料有关，相同长度，相同横截面积的不同材料的导体，它们的电阻不同.实验2 ：研究导体电阻和长度的关系 连接如图所示电路，AB和CD均为镍铬合金丝，但是长度不同，分别接入电路，观察电流表的读数并记录.

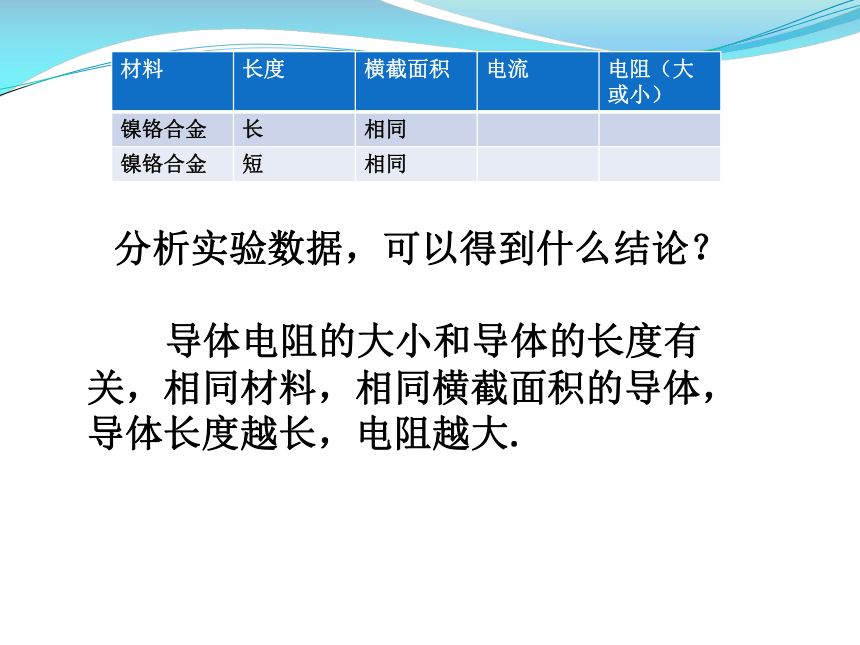

分析实验数据，可以得到什么结论？ 导体电阻的大小和导体的长度有关，相同材料，相同横截面积的导体，导体长度越长，电阻越大.实验3： 研究导体电阻和横截面积的关系 连接如图所示电路，AB和CD为镍铬合金丝.AB粗，CD细.分别接入电路，观察电流表读数并记录.
分析实验数据，可以得到什么结论？
导体的电阻的大小和导体的横截面积有关，相同材料，相同长度的导体，横截面积越大，电阻越小.导体的电阻还和什么因素有关？ 演示实验:把铁丝线圈或日光灯管的灯丝按如图所示接入电路，用酒精灯缓慢地对灯丝加热，观察加热前后，电流表的示数有什么变化？ 导体被加热后，它的温度升高，电流表示数变小，表明导体的电阻变大，这说明导体的电阻还跟温度有关，对大多数导体来说，温度越高电阻越大.
导体的电阻由它自身的条件决定，因此不同导体的电阻一般不同，所以说电阻是导体本身的一种性质.
结论：


为了表示导体的电阻跟材料的关系，应取相同长度，相同横截面积的不同材料做成的导体在相同温度下加以比较，课本第65页列出一些不同材料的导线的导电性能的强弱.
银的导电性能最好，因此在长度和横截面积相同的情况下，它的电阻最小，其次是铜，再次是铝.问题1 ：什么是半导体，常见的半导体是由什么材料制成的？生活中哪些电器用到了半导体材料？
答：半导体指常温下导电性能介于导体与绝缘体之间的材料,常见的半导体材料有硅、锗、砷化镓等.半导体在收音机、电视机以及测温上有着广泛的应用.问题2： 什么是超导现象？超导现象有什么实际意义 ?
答：超导是指某些物质在一定温度条件下（一般为较低温度）电阻降为零的性质.

1.电阻的国际单位是什么？
答案：电阻从大到小的单位都有：MΩ（兆欧）、kΩ（千欧）、Ω（欧）、mΩ（毫欧）、μΩ（微欧）.巩固练习：2.为什么说电阻是导体本身的一种性质？
答案：导体电阻的大小只取决于导体本身的性质，和导体两端的电压以及通过导体的电流无关.3.有两条粗细相同、材料相同的导线，一条长20厘米，另一条长1.23米，哪条导线电阻大？为什么？
答案：1.23米的电阻大，材料相同、横截面积相等的导线，长度越长，电阻越大.4.有两条长短相同、材料相同的导线，一条的横截面积是0.4 mm2 ，另一条的是 2 mm2.哪条导线电阻大，为什么？
答案：2 mm2那条导线电阻大，材料长度相同的导线，横截面积越小，电阻越大.5.铜导线比铁导线的电阻小，这种说法对吗？应当怎么说？
答案：不对，导体电阻的大小不仅和导线的材料有关，还和导线的横截面积、长度有关.
