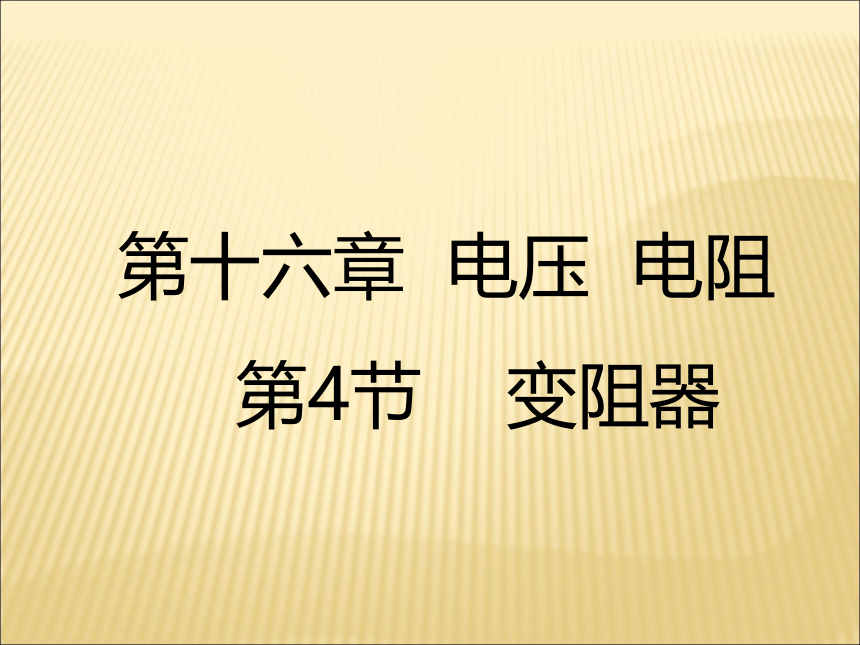

课件20张PPT。 第十六章 电压 电阻

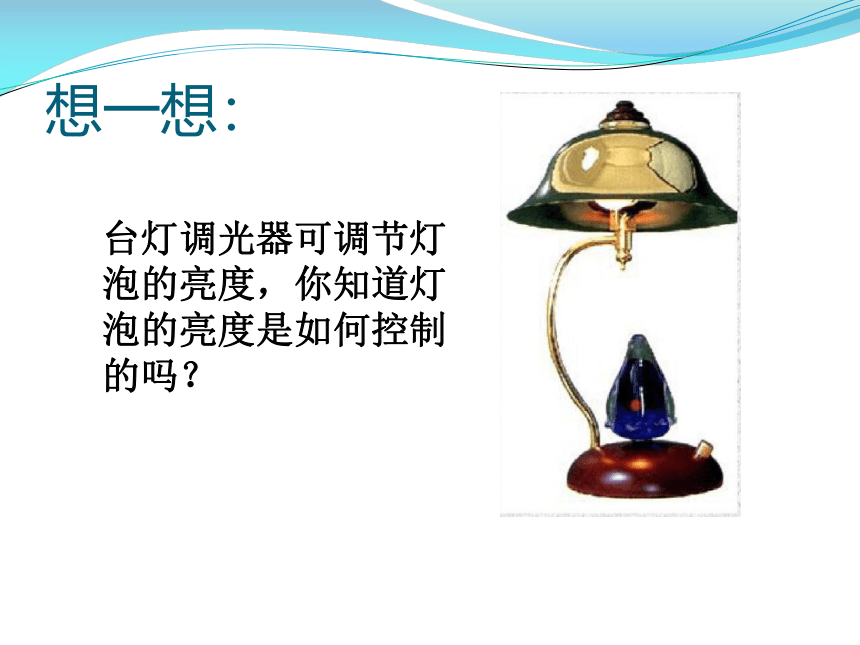

第4节 变阻器想一想：台灯调光器可调节灯泡的亮度，你知道灯泡的亮度是如何控制的吗？

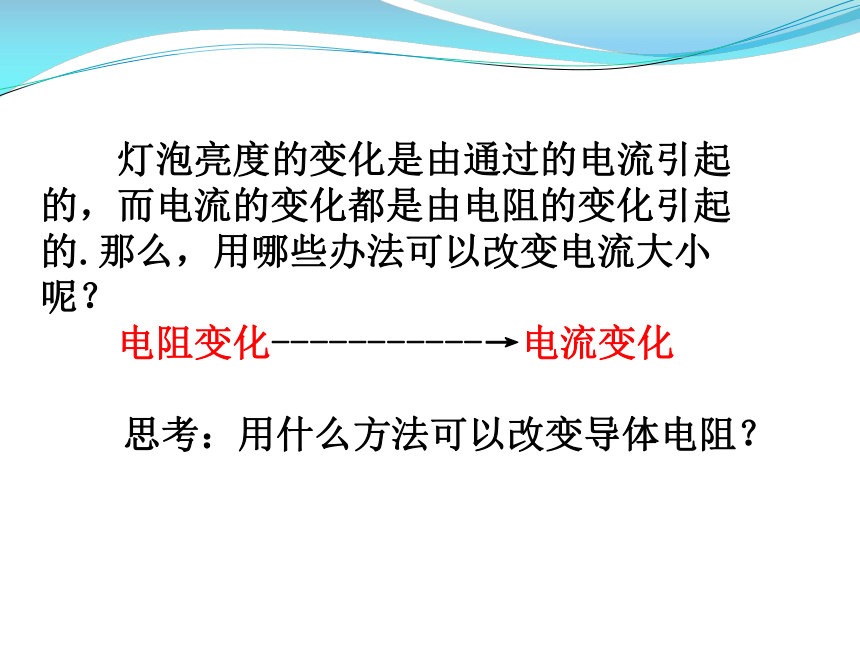

灯泡亮度的变化是由通过的电流引起的，而电流的变化都是由电阻的变化引起的.那么，用哪些办法可以改变电流大小呢？
电阻变化-----------→电流变化

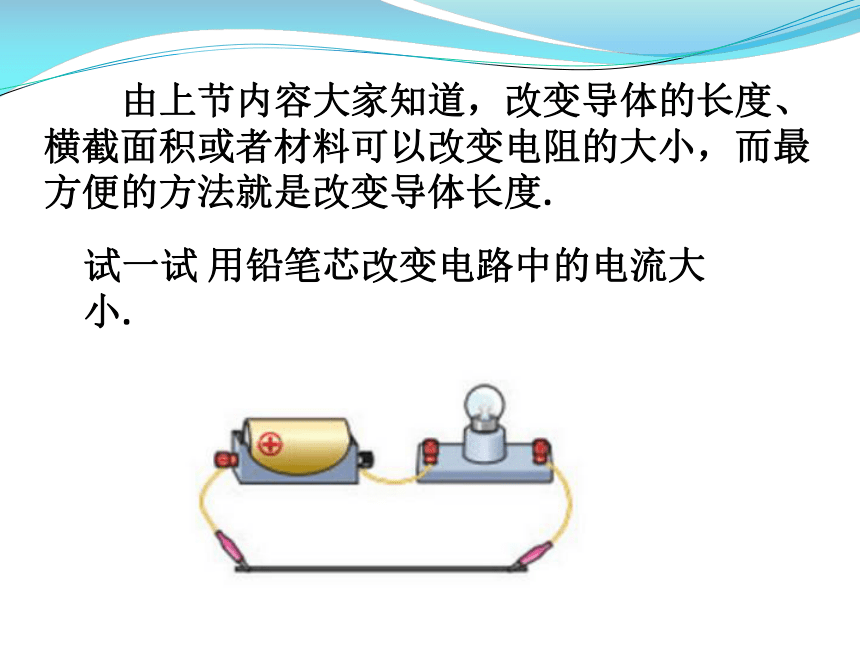

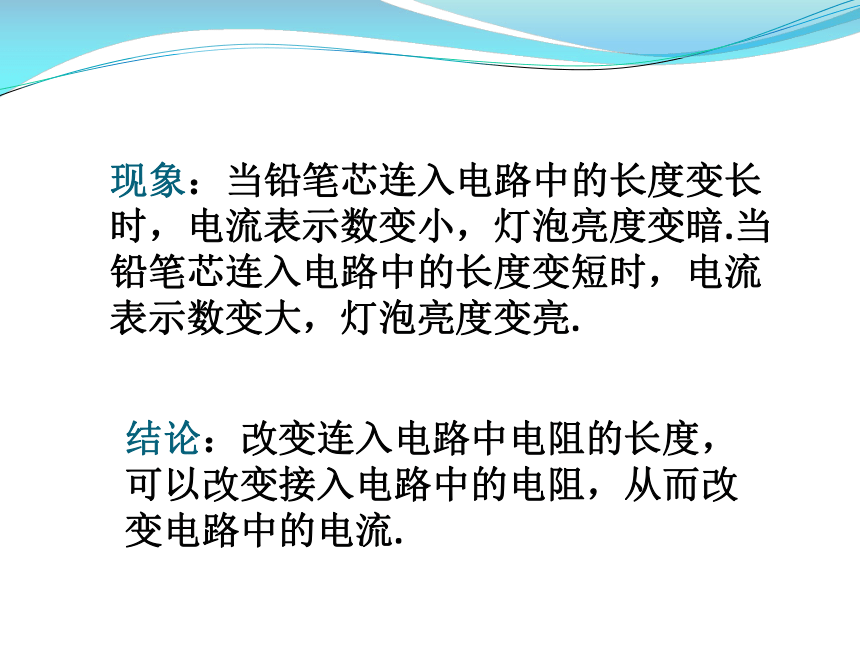

思考：用什么方法可以改变导体电阻？ 由上节内容大家知道，改变导体的长度、横截面积或者材料可以改变电阻的大小，而最方便的方法就是改变导体长度.试一试 用铅笔芯改变电路中的电流大小.现象：当铅笔芯连入电路中的长度变长时，电流表示数变小，灯泡亮度变暗.当铅笔芯连入电路中的长度变短时，电流表示数变大，灯泡亮度变亮.
结论：改变连入电路中电阻的长度，可以改变接入电路中的电阻，从而改变电路中的电流.

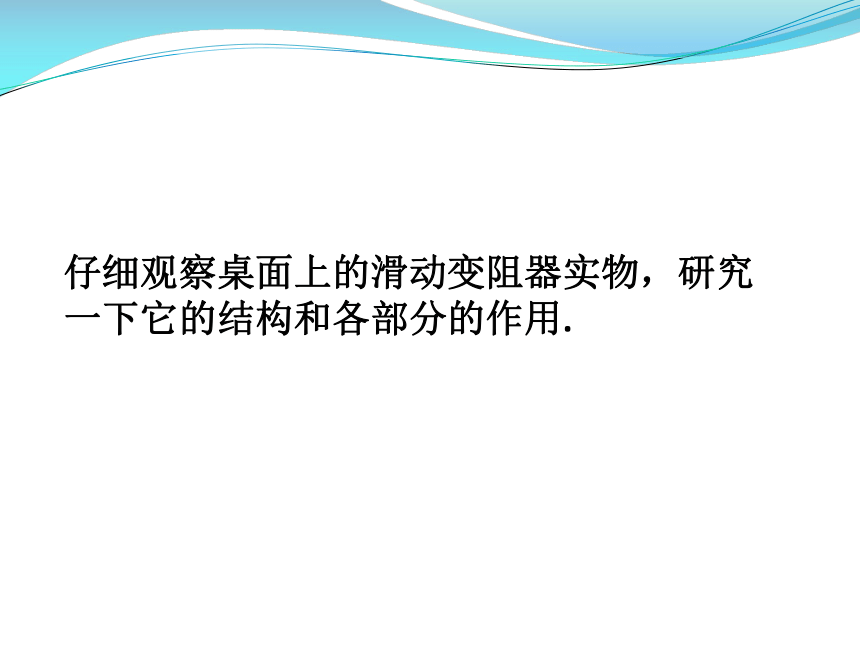

仔细观察桌面上的滑动变阻器实物，研究一下它的结构和各部分的作用.

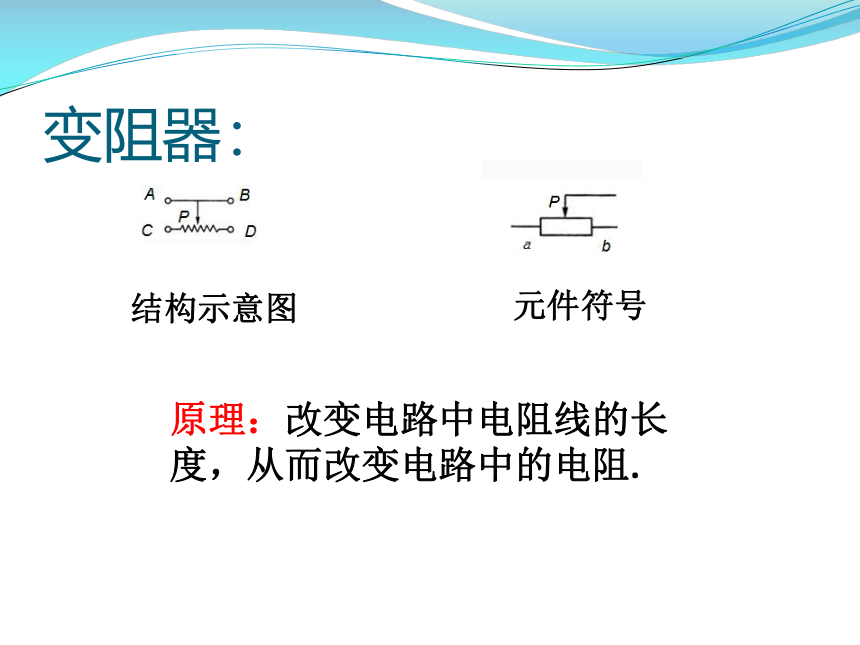

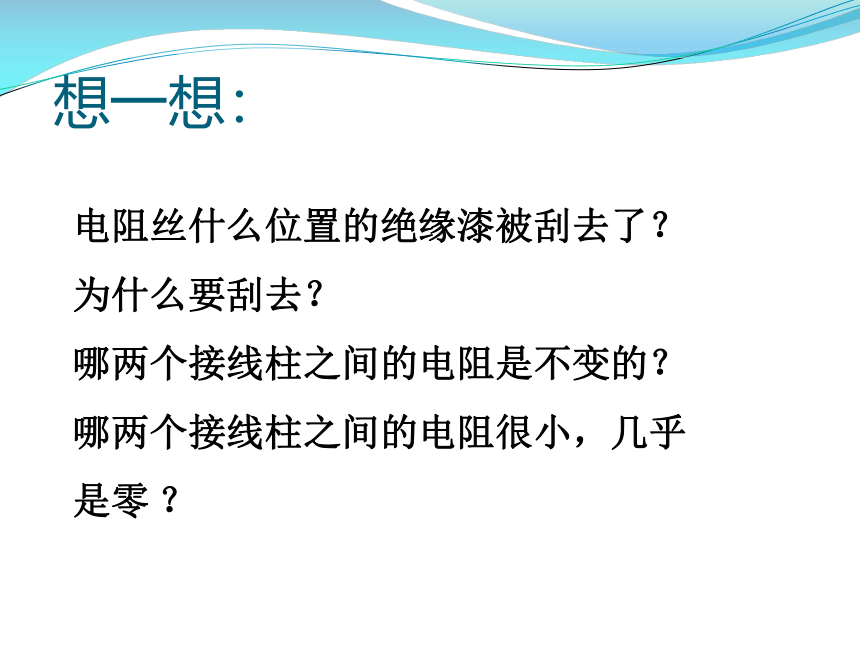

原理：改变电路中电阻线的长度，从而改变电路中的电阻.结构示意图元件符号变阻器：电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？
哪两个接线柱之间的电阻是不变的？
哪两个接线柱之间的电阻很小，几乎是零 ？
想一想：1.要使灯泡和滑动变阻器中的电流大小相同，变阻器应该与灯泡串联还是并联？
2.要能控制电流的大小，应该使用变阻器上哪两个接线柱？
思考：3.要使灯泡由暗变亮，接通电路前，应该将滑片放到什么位置上？
4. 移动滑片时，哪两个接线柱之间的电阻随着改变？向哪个方向移动时电阻变大？
5.滑动变阻器上有四个接线柱，怎样把这些接线柱接入电路？共有几种解法 ？滑动变阻器的使用：1.使用CD（上边两个）接线柱： 滑动变阻器的电阻线没接入电路，所以起不到改变电阻从而改变电流的作用，是一种错误的接法. 相当于接入电路中一个定值电阻，同样起不到改变电阻，从而改变电流的作用.
2.使用AB（下边两个）接线柱. 3.使用AC（一上一下）接线柱： AP段电阻线接入电路，当滑片P远离A端滑动时，AP段电阻线变长，电阻变大，电流变小，灯变暗. 4.使用AD（一上一下）接线柱: AP段电阻线接入电路，当滑片P远离A端滑动时，AP段电阻线变长，电阻变大，电流变小，灯变暗. 5.使用BC（一上一下）接线柱： BP电阻线接入电路，当滑片P向B端滑动时，BP段电阻逐渐变短，电阻变小，电流变大，灯变亮. 6.使用BD（一上一下）接线柱： BP段电阻线接入电路，当滑片P向B端滑动时，BP段电阻线变短，电阻变小，电流变大，灯变亮. 变阻器规格及使用注意事项:规格：如“50Ω 1.5A”、“10Ω 2A”50 Ω是最大阻值，2 A是允许通过的最大电流注意事项：在闭合开关之前，应将滑片置于阻值最大端.想一想： 连接电路，然后将MN两个接线柱分别与右边滑动变阻器四个接线柱中的两个连接，分析有几种接法，接入电路的电阻线是哪段？变阻箱电位器其他变阻器:
