2017秋人教版九年级物理全册课件：17.4欧姆定律在串、并联电路中的应用（19张）

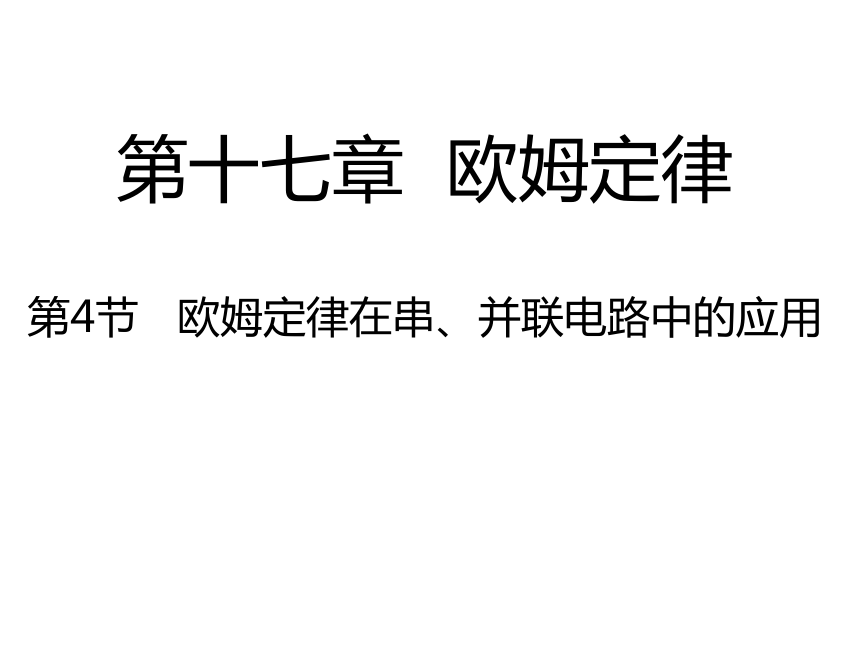

课件19张PPT。第十七章 欧姆定律

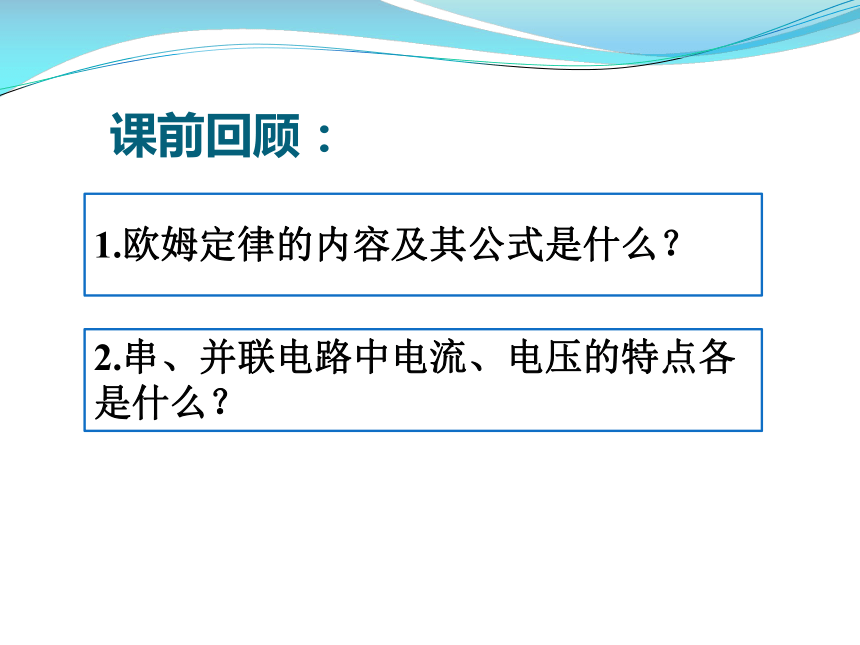

第4节 欧姆定律在串、并联电路中的应用课前回顾：1.欧姆定律的内容及其公式是什么？2.串、并联电路中电流、电压的特点各

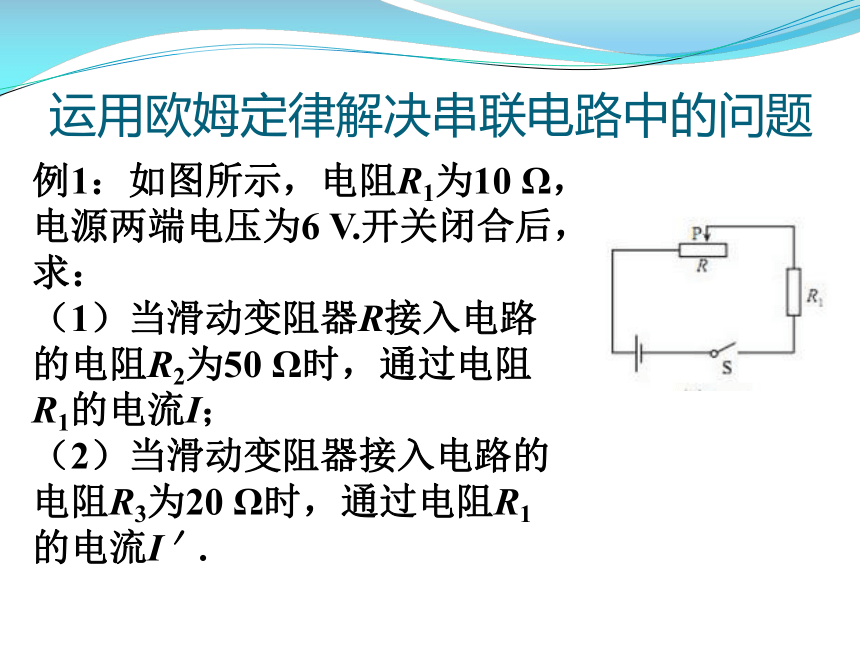

是什么？运用欧姆定律解决串联电路中的问题例1：如图所示，电阻R1为10 Ω，电源两端电压为6 V.开关闭合后，求：
（1）当滑动变阻器R接入电路的电阻R2为50 Ω时，通过电阻R1的电流I；

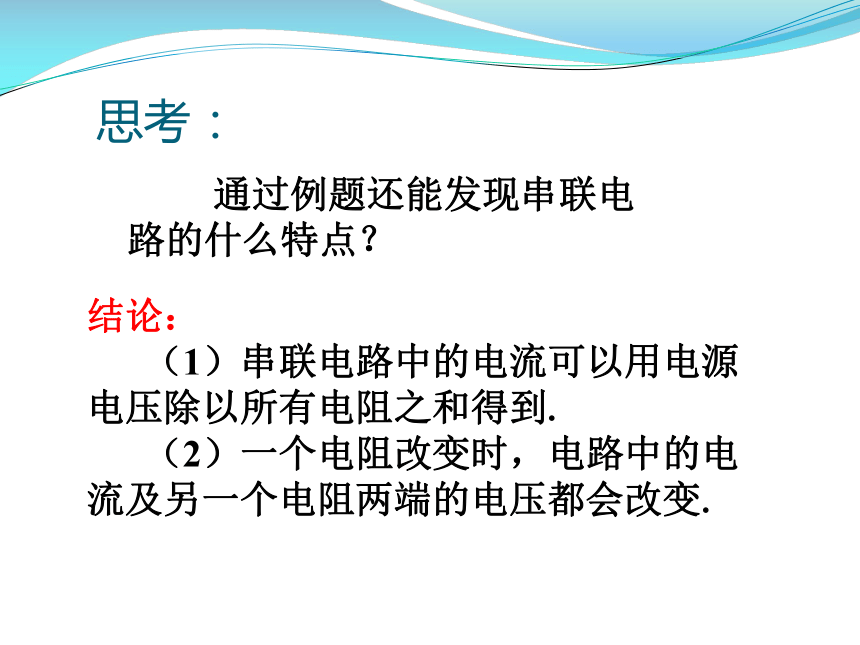

（2）当滑动变阻器接入电路的电阻R3为20 Ω时，通过电阻R1的电流I＇.思考： 通过例题还能发现串联电路的什么特点？结论：
（1）串联电路中的电流可以用电源电压除以所有电阻之和得到.

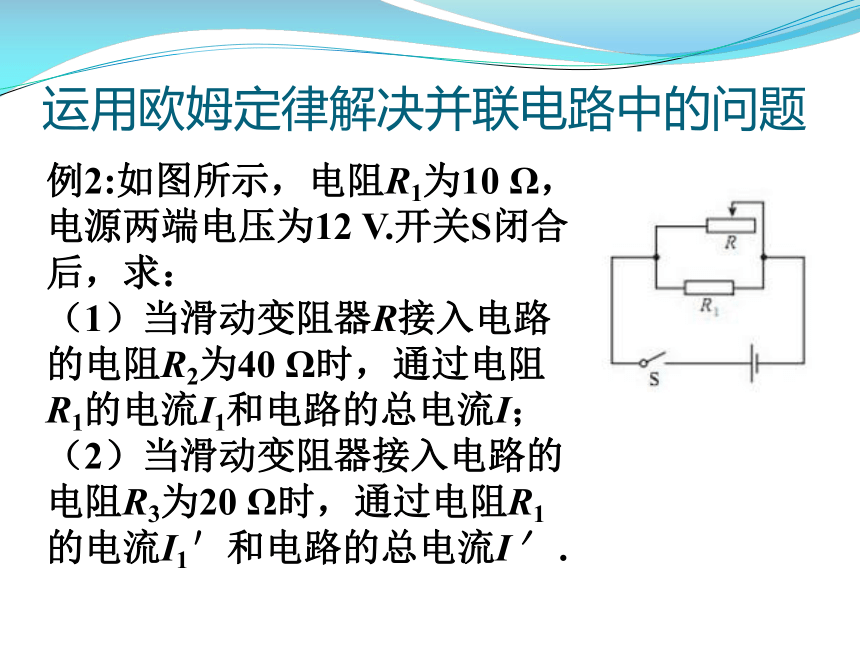

（2）一个电阻改变时，电路中的电流及另一个电阻两端的电压都会改变.运用欧姆定律解决并联电路中的问题例2:如图所示，电阻R1为10 Ω，电源两端电压为12 V.开关S闭合后，求：
（1）当滑动变阻器R接入电路的电阻R2为40 Ω时，通过电阻R1的电流I1和电路的总电流I；

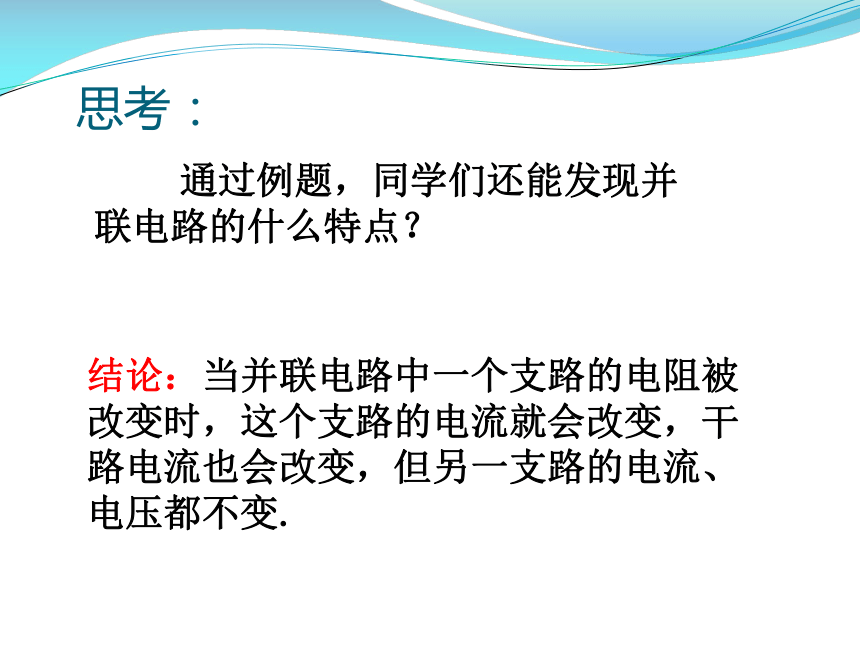

（2）当滑动变阻器接入电路的电阻R3为20 Ω时，通过电阻R1的电流I1＇和电路的总电流I＇ .思考： 通过例题，同学们还能发现并联电路的什么特点？

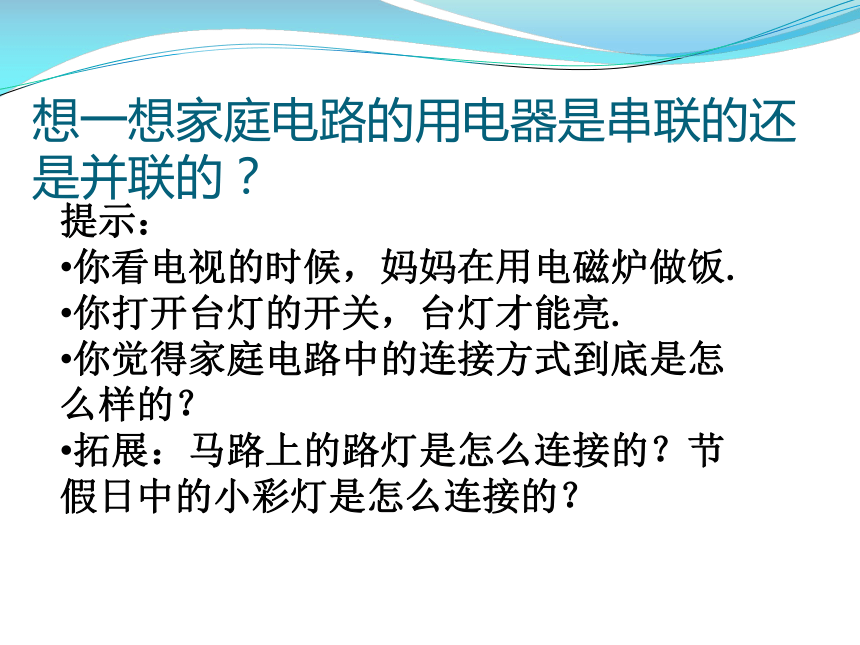

结论：当并联电路中一个支路的电阻被改变时，这个支路的电流就会改变，干路电流也会改变，但另一支路的电流、电压都不变.想一想家庭电路的用电器是串联的还是并联的？提示：
你看电视的时候，妈妈在用电磁炉做饭.
你打开台灯的开关，台灯才能亮.
你觉得家庭电路中的连接方式到底是怎么样的？
拓展：马路上的路灯是怎么连接的？节假日中的小彩灯是怎么连接的？测量电阻的方法拓展：1.安安法
器材：两只电流表，一个已知阻值的定值电 阻.
方法：（1）闭合开关，测出通过R0和Rx的 电流I2和I1；
（2）Rx=I2×R0/I12.安滑法
器材：一只电流表，一个滑动变阻器.
方法：（1）闭合开关，测出滑动变阻器阻值最大
为Rm的时候电路中的电流I1和滑动
变阻器阻值最小时的电流I2.
（2）Rx=I1×Rm/(I2-I1).3.安阻法
器材：一个电流表，一个已知阻值的定值电阻.
方法：（1）S1闭合，S2断开，电流表测的是通过R0的
电流I0.
（2）S1断开，S2闭合，电流表测的是通过Rx的
电流Ix.
（3）Rx=I0×R0/Ix.4.伏伏法
器材：两个电压表，一个已知阻值的定值电阻.
方法：（1）闭合开关，测出R0和Rx两端的
电压U1和U2.
（2）Rx=U2×R0/U1.5.伏滑法
器材：一个电压表，一个滑动变阻器
方法：（1）闭合开关，测出滑动变阻器阻值最大为Rm
的时候，Rx两端的电压U1和滑动变阻器阻
值为0时Rx两端的电压U2.
（2）Rx=U2 ×Rm/(U2-U1).6.伏阻法
器材：一个电压表，一个已知阻值的定值电阻.
方法：（1）S1闭合，S2断开，电压表测的是R0两端
的电压U0；
（2）S1断开，S2闭合，电流表测的是电源电
压；
（3）Rx=(U-U0)×R0/U0. 欧姆定律与数学中的图象相结合，能使电路中电流、电压和电阻的变化关系直观地显现出来.总结：解答电路计算题的基本方法： （1）仔细审题，确定电路结构，分析电路中是否有因为滑动变阻器的滑片移动或开关断开、闭合引起的变化.
（2）根据题意画出等效电路图，在图上标出已知符号和数据.
（3）分析物理过程，弄清各物理量之间的关系.
（4）根据题意列方程，用数学方法求解方程.解决由开关引起的电路变化问题： （1）分析变化前电路的结构，注意开关位置（即与哪个用电器串联或并联及开关的通断状态）.
（2）分析由于开关通断所引起的电路结构的变化情况，并画出等效电路图.
（3）分析变化前后电路中各部分的电阻及电路总电阻的变化情况.
（4）运用欧姆定律及串并联电路的电流、电压规律进行分析，分析时要注意哪些物理量不变化，通过这些不变量建立相应的关系式，再求解.课后反思： 回忆并反思课堂内容，完成实验报告.
再见
