2017秋人教版九年级物理全册课件：19.1家庭电路

课件21张PPT。第十九章 生活用电

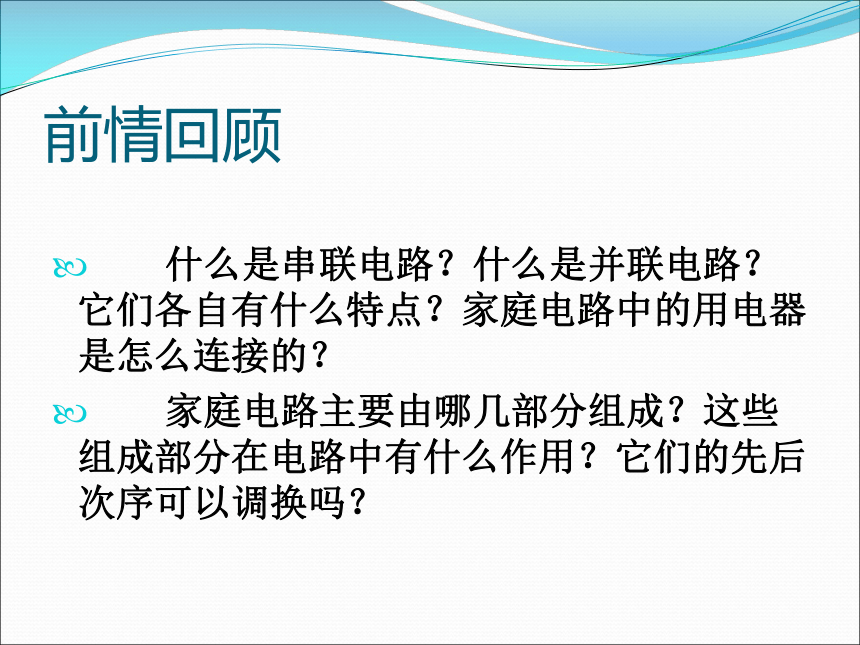

第1节 家庭电路前情回顾
什么是串联电路？什么是并联电路？它们各自有什么特点？家庭电路中的用电器是怎么连接的？
家庭电路主要由哪几部分组成？这些组成部分在电路中有什么作用？它们的先后次序可以调换吗？

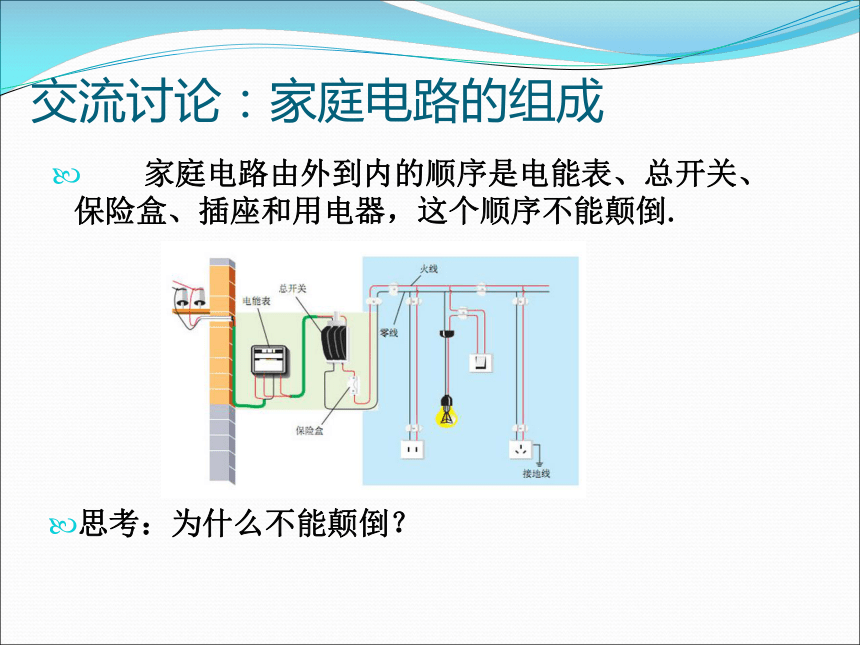

交流讨论：家庭电路的组成 家庭电路由外到内的顺序是电能表、总开关、保险盒、插座和用电器，这个顺序不能颠倒.
思考：为什么不能颠倒？

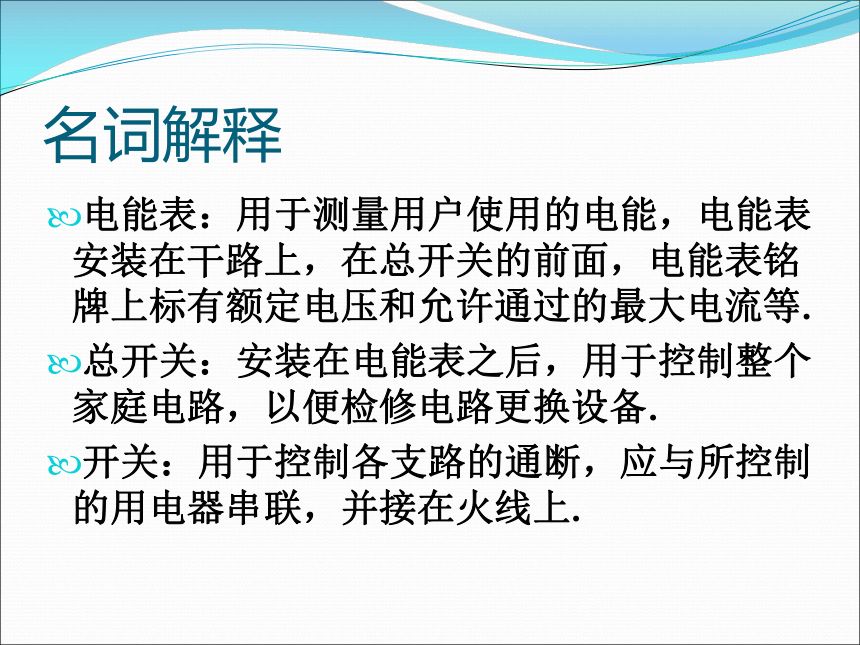

电能表测整个家庭电路用电的多少，应接在最外面.如果保险丝熔断了，可以断开总开关进行更换，所以总开关在保险盒的外面.插座和用电器间相互并联，保险盒与用电器串联.家庭电路中电流过大时，保险丝熔断，对用电器起保护作用，所以保险盒在插座和用电器的外面.名词解释电能表：用于测量用户使用的电能，电能表安装在干路上，在总开关的前面，电能表铭牌上标有额定电压和允许通过的最大电流等.
总开关：安装在电能表之后，用于控制整个家庭电路，以便检修电路更换设备.
开关：用于控制各支路的通断，应与所控制的用电器串联，并接在火线上.

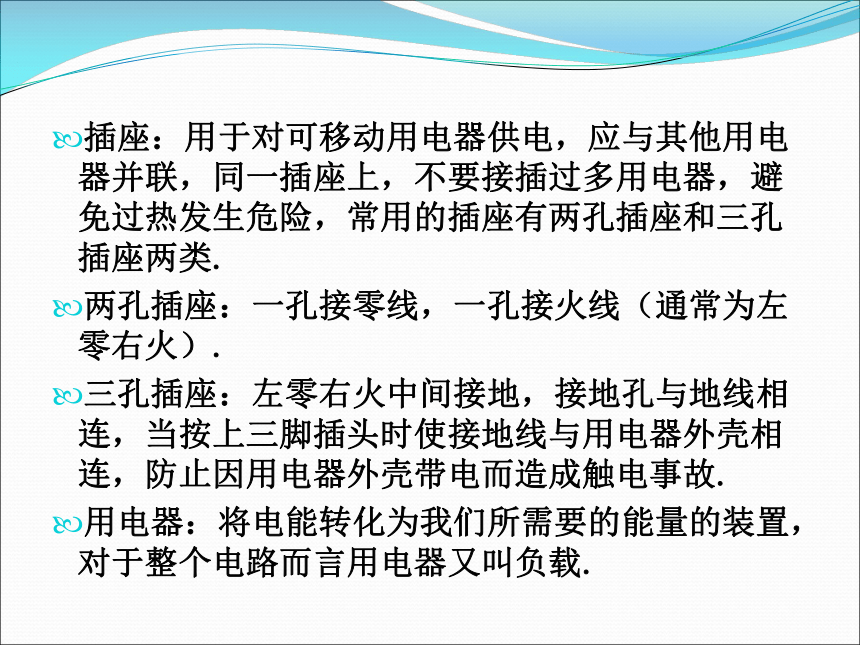

插座：用于对可移动用电器供电，应与其他用电器并联，同一插座上，不要接插过多用电器，避免过热发生危险，常用的插座有两孔插座和三孔插座两类.
两孔插座：一孔接零线，一孔接火线（通常为左零右火）.
三孔插座：左零右火中间接地，接地孔与地线相连，当按上三脚插头时使接地线与用电器外壳相连，防止因用电器外壳带电而造成触电事故.
用电器：将电能转化为我们所需要的能量的装置，对于整个电路而言用电器又叫负载.

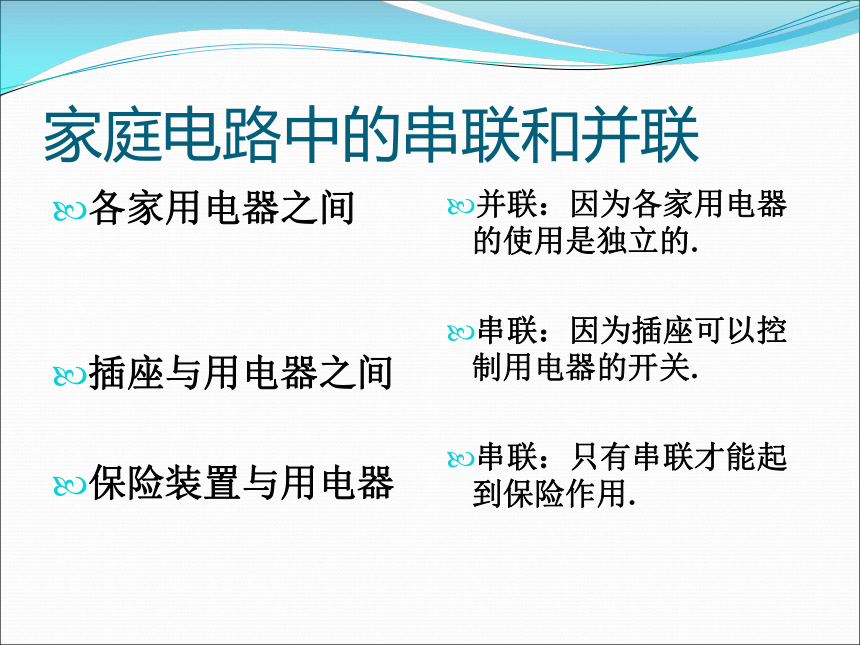

家庭电路中的串联和并联各家用电器之间
插座与用电器之间
保险装置与用电器并联：因为各家用电器的使用是独立的.
串联：因为插座可以控制用电器的开关.

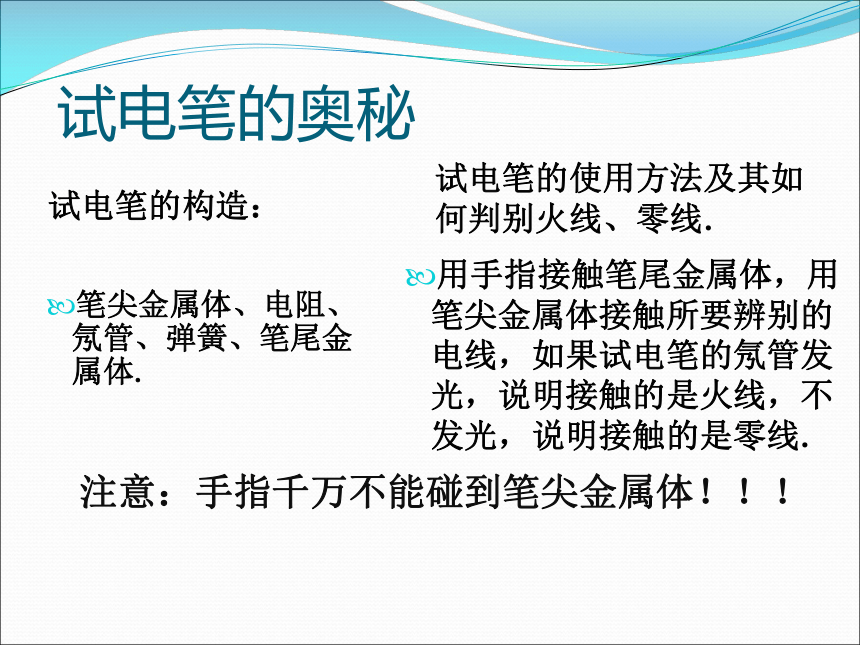

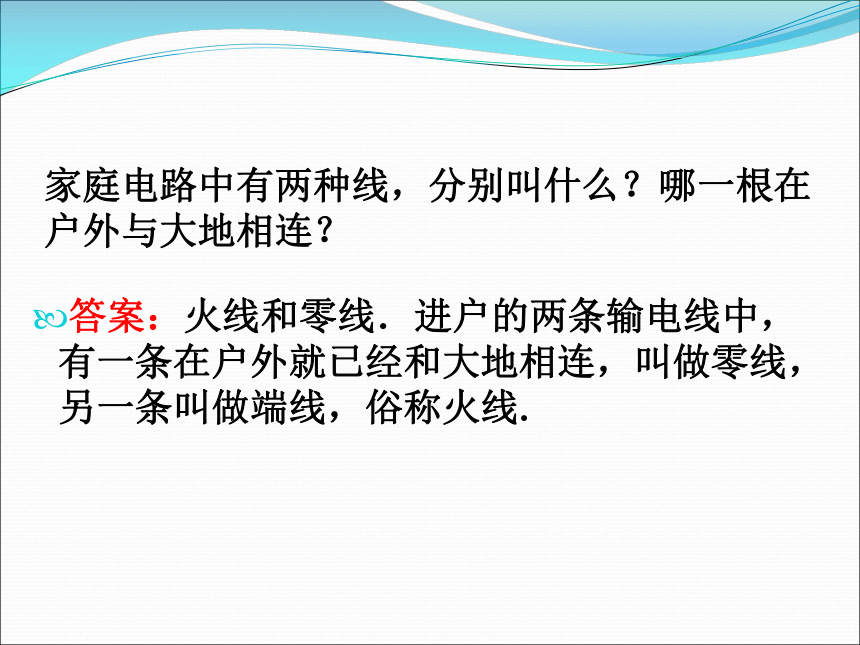

串联：只有串联才能起到保险作用.家庭电路中有两种线，分别叫什么？哪一根在户外与大地相连？答案：火线和零线．进户的两条输电线中，有一条在户外就已经和大地相连，叫做零线，另一条叫做端线，俗称火线.试电笔的奥秘试电笔的构造：试电笔的使用方法及其如何判别火线、零线.笔尖金属体、电阻、氖管、弹簧、笔尾金属体.用手指接触笔尾金属体，用笔尖金属体接触所要辨别的电线，如果试电笔的氖管发光，说明接触的是火线，不发光，说明接触的是零线.注意：手指千万不能碰到笔尖金属体！！！试电笔发光的原理：火线和地面间有220 V的电压，辨别火线时，人体和试电笔接通了火线和大地，有电流通过，所以氖管发光.试电笔中电阻的作用是什么？
试电笔中的电阻阻值很大，降低了通过人体的电流，保护了人体.
试电笔的使用三线插头三条线分别接到什么地方？家用电器的金属外壳为什么必须接地？如果绝缘层磨损，使得家用电器的金属外壳与火线接触，那么，人体碰到家用电器的金属外壳就会有触电的危险，接地以后，人体这个“用电器”就因接地的导线而“短路”，那么，电流就不至于对人体产生伤害了.左零右火中接地.漏电保护器：当发生人体单相触电事故时（这种事故在触电事故中几率最高），漏电保护器能迅速切断电路，保护人的生命安全.课堂训练：1.家庭电路的两根导线，一根叫 ，一根叫 ，正常情况下，零线与大地之间的电压是 V，火线与大地之间的电压是 V.
2.所有的家用电器都是并联接入电路中的，电能表要装在家庭电路的 上，外面的供电线路就是接在 上，这样才能测出用户全部用电器消耗的电能.
火线零线0220干路电能表3.关于家庭电路的一些说法中，不正确的是（ ）
A. 应将控制用电器的开关接在火线上
B. 家用电器的金属外壳一定要接地
C. 螺丝口灯座的，螺旋套只准接在零线上
D. 安装用电器的插座应串联在电路中
D4.生活经验告诉我们家庭电路中的插座、电灯、电视机、电冰箱之间的连接方法是（ ）
A.一定是串联
B.一定是并联
C.可以串联也可以并联
D.插座与电灯并联，电视机与电冰箱串联B5.电工师傅常用一只标有“220 V 40 W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示.当只闭合S、S1时，L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断 （ ）
A．L1所在的支路短路 B．L2所在的支路断路
C．L3所在的支路短路 D．各支路均完好
C有关安全用电知识题的思路：（1）开关和保险丝应接在火线上.
（2）螺丝是灯泡的螺旋套，只能接零线.
（3）更换保险丝时，不能用铜丝和铁丝代替，保险丝的额定电流应大于或稍大于电路中允许通过的电流.
（4）三孔插座中间的那个孔一定要接地，对应插头中间一脚一定接金属用电器的外壳.
家庭电路故障的分析及排除方法： 家庭电路出现故障往往是电路中出现短路和断路两种情况：
（1）发生短路的原因，一般可能是电路中零线与火线相碰，短路可能造成开关跳闸或导线烧坏，可能引发火灾.
（2）发生短路的原因是火线、零线没有与用电器构成通路，用试电笔检查与用电器相连的接线柱时，如果与两接线柱接触的试电笔的氖管均发光，则可能是零线断了.
总结本节课你都学到了什么？
再见
