2017秋人教版九年级物理全册课件：19.2家庭电路中电流过大的原因

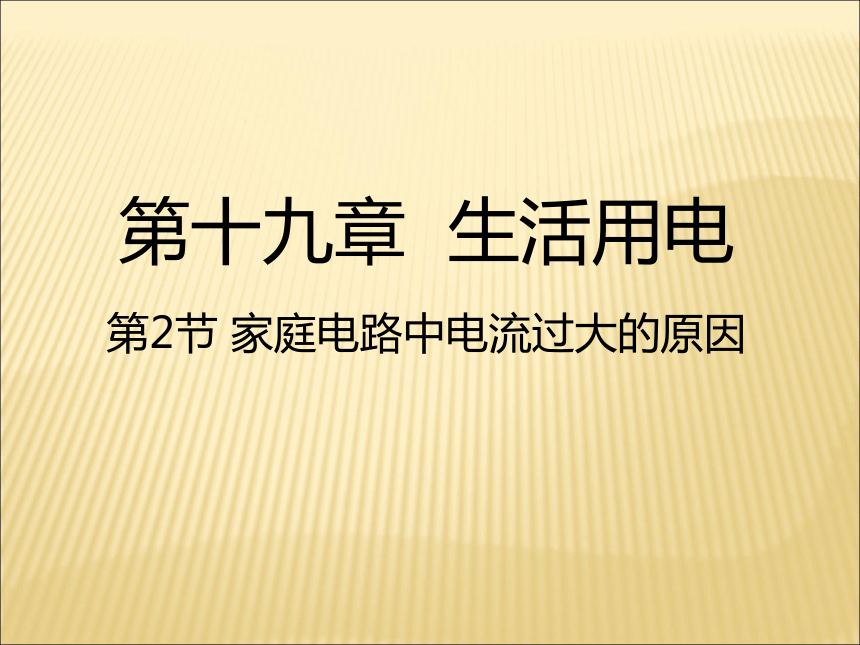

课件20张PPT。第十九章 生活用电

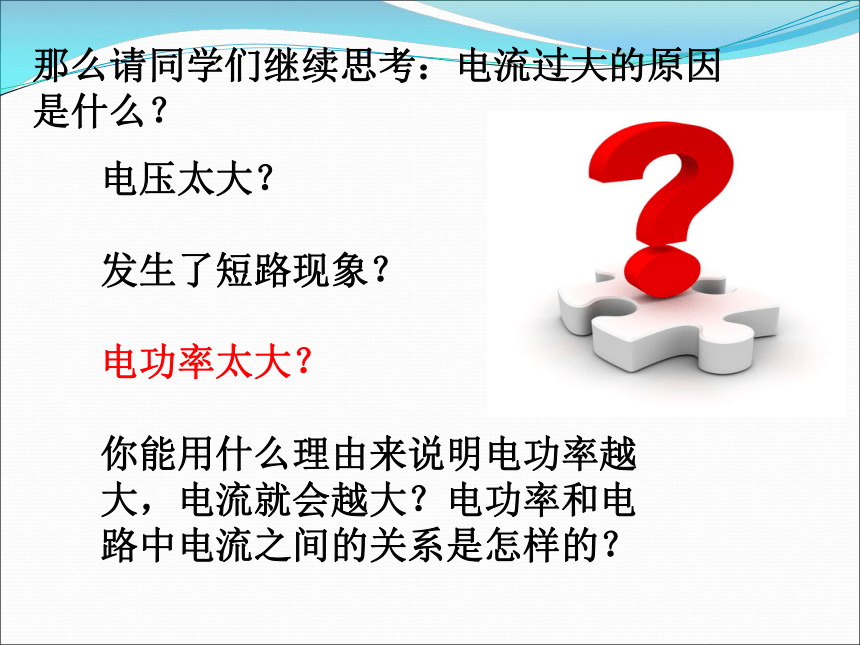

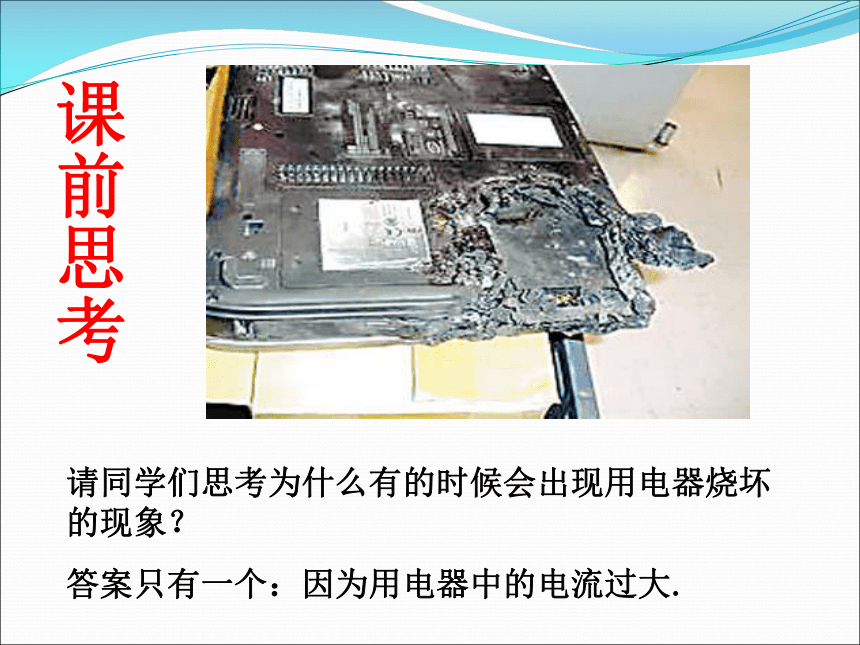

第2节 家庭电路中电流过大的原因请同学们思考为什么有的时候会出现用电器烧坏的现象？课前思考答案只有一个：因为用电器中的电流过大.那么请同学们继续思考：电流过大的原因是什么？电压太大？
发生了短路现象？
电功率太大？
你能用什么理由来说明电功率越大，电流就会越大？电功率和电路中电流之间的关系是怎样的？
电功率与电流之间的关系：应用电功率的计算公式推导出电功率和电流之间的关系：
一、对单个支路由电功率公式P=UI变形可得I=P/U，即在电压不变的情况下，电流与电功率的大小成正比.
结论：对某一个用电器来说，用电器的功率越大，则电路中的电流也就会越大.

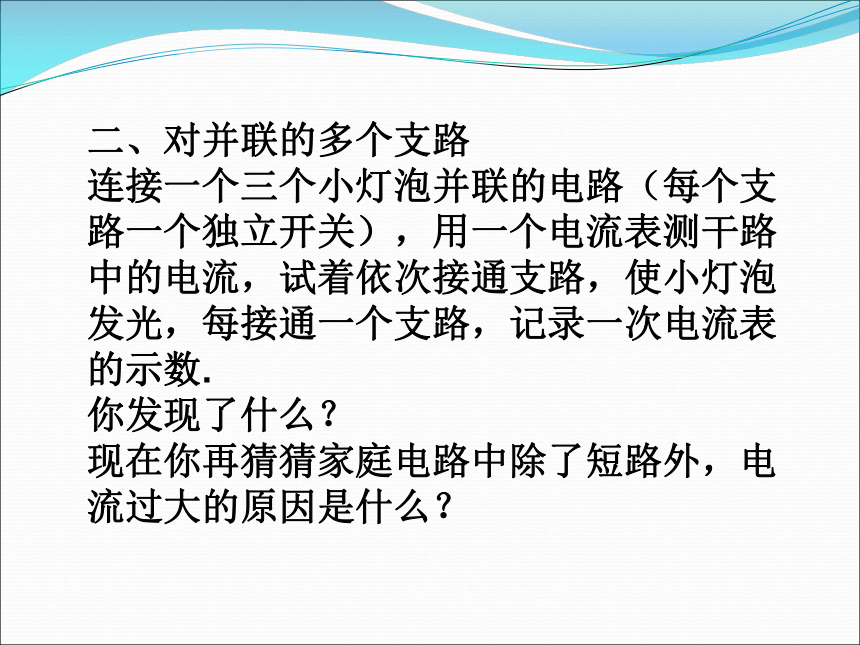

二、对并联的多个支路
连接一个三个小灯泡并联的电路（每个支路一个独立开关），用一个电流表测干路中的电流，试着依次接通支路，使小灯泡发光，每接通一个支路，记录一次电流表的示数.
你发现了什么？

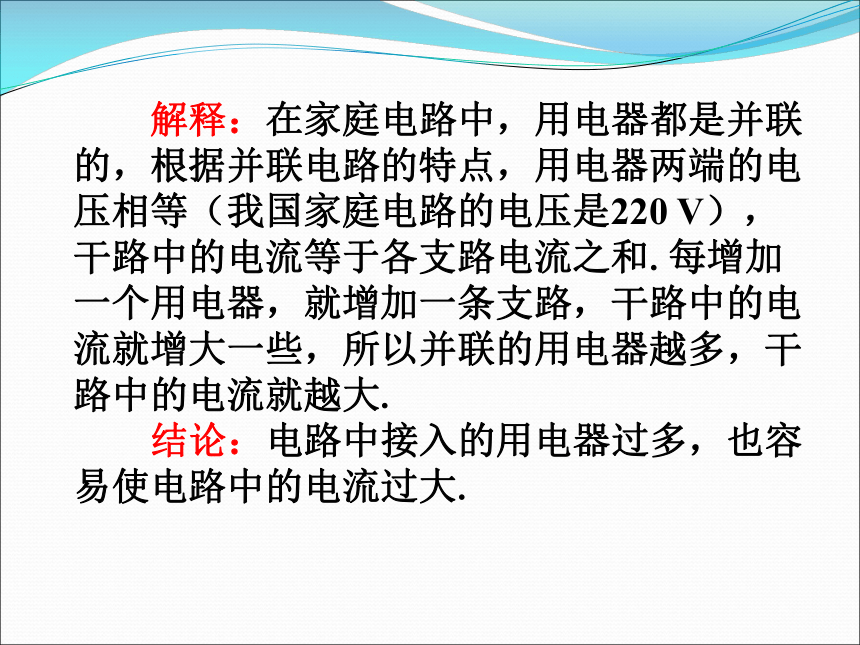

现在你再猜猜家庭电路中除了短路外，电流过大的原因是什么？ 解释：在家庭电路中，用电器都是并联的，根据并联电路的特点，用电器两端的电压相等（我国家庭电路的电压是220 V），干路中的电流等于各支路电流之和.每增加一个用电器，就增加一条支路，干路中的电流就增大一些，所以并联的用电器越多，干路中的电流就越大.

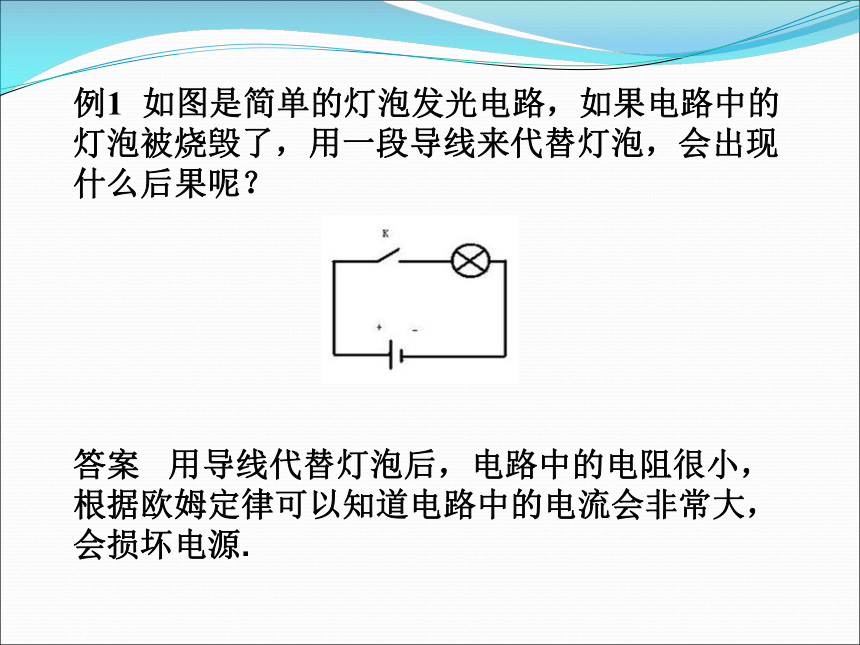

结论：电路中接入的用电器过多，也容易使电路中的电流过大.例1 如图是简单的灯泡发光电路，如果电路中的灯泡被烧毁了，用一段导线来代替灯泡，会出现什么后果呢？
答案 用导线代替灯泡后，电路中的电阻很小，根据欧姆定律可以知道电路中的电流会非常大，会损坏电源.
总结
家庭电路中电流过大的原因有哪几个？

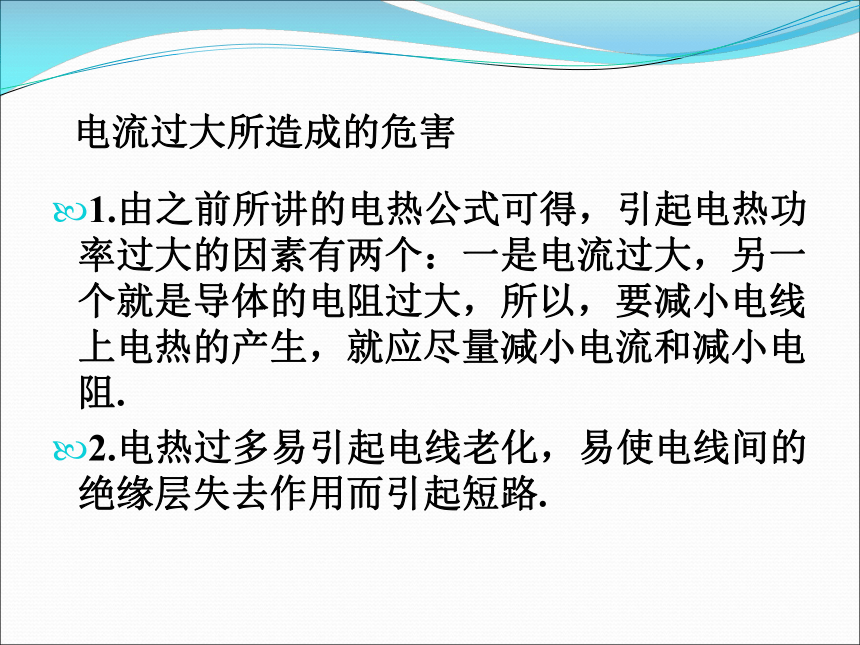

1.由之前所讲的电热公式可得，引起电热功率过大的因素有两个：一是电流过大，另一个就是导体的电阻过大，所以，要减小电线上电热的产生，就应尽量减小电流和减小电阻.
2.电热过多易引起电线老化，易使电线间的绝缘层失去作用而引起短路.
电流过大所造成的危害3.电流如果不容易减小的话，至少我们应该做到在电路中电流过大容易造成危害时能自动切断电路，而起到保护电路的作用．于是，就产生了能够对电路提供保护作用的装置——保险丝．例2 如图所示的家庭电路中，若出现电流过大的情况，则保险丝先熔断，而家庭电路中的铜丝安然无恙. 解释：通过保险丝和铜丝的电流是一样的，由电热公式可知,电阻大的保险丝产生的热量多，它的温度很快升高，达到自己的熔点从而熔断.
特点：因为保险丝要有一定的电阻，所以保险丝一般是由电阻率较大的铅锑合金制成的；因为保险丝要能及时熔断，所以制作保险丝的材料的熔点要比较低. 相同长度的同种材料制作的保险丝，越粗的保险丝允许通过的电流越大，还是越细的保险丝允许通过的电流越大呢？
解释：保险丝越粗，其电阻越小，使保险丝达到熔断温度所需的电流就越大，所以允许通过的电流就会越大，故保险丝的规格是通过它的粗细来确定的.
想一想额定电流和熔断电流扩展资料：我国的标准规定——保险丝的熔断电流是额定电流的二倍，当通过保险丝的电流超过额定电流时，保险丝不一定立即熔断，而是超过得越多，熔断得越快，当通过保险丝的电流为额定电流的1.45倍时，熔断的时间不超过5分钟；当通过保险丝的电流为额定电流的二倍（即等于熔断电流）时，熔断的时间不超过1分钟.
随堂测试:1.电功率和安全用电：由电功率公式可知，当电压一定时，P 越大，电路中的_______就越大.所以当家庭电路中同时使用过多的用电器或使用大功率用电器时，会使电路中的总功率过大造成干路中的_______过大.而家庭电路中的_______和________均安装于干路中，干路中的电流过大会产生较多的_______从而易烧坏保险丝和_______.
保险丝电流电热电能表电能表电流2.家庭电路中的电灯昏暗，而电能表表盘却转的飞快，这种现象说明电路中发生的情况可能是（ ）
A. 短路
B. 总功率过大
C. 漏电
D. 电源电压不足
B3.原来教室里的电灯均正常发光，当把台灯的插头插入插座时，教室内的电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是 （ ）
A.电灯灯丝断了
B.台灯插座内部短路
C.开关处短路
D.用电器总功率过大
B4.教室中要装“220 V 100 W”的电灯六盏，现需要安装保险丝，则可选用的保险丝的规格是（ ）
A.额定电流是2 A，熔断电流是4 A
B.额定电流是3 A，熔断电流是6 A
C.额定电流是3.5 A，熔断电流是7 A
D.额定电流是4 A，熔断电流是8 A
B总结:本节课你都学到了什么？
再见
