课件21张PPT。 第二十章 电与磁

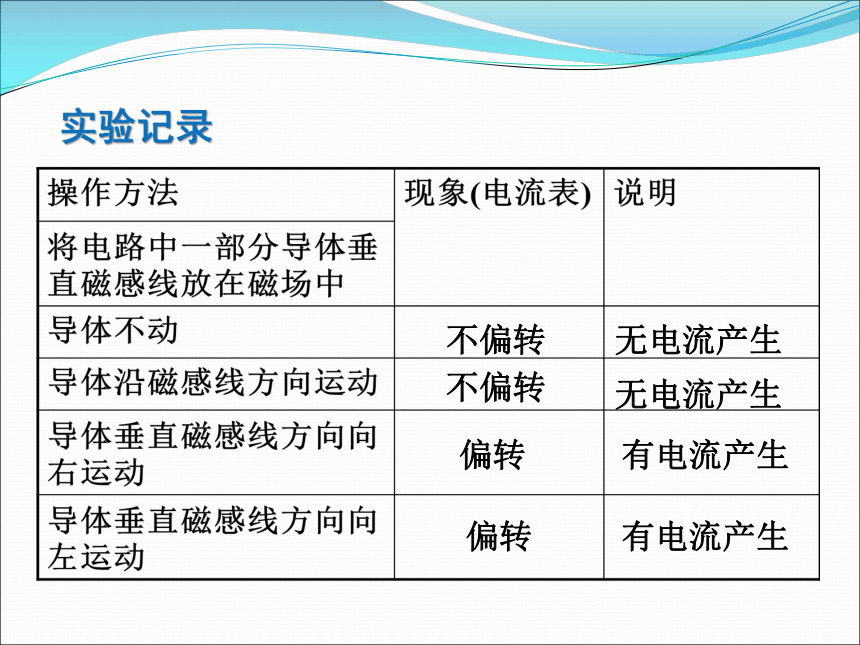

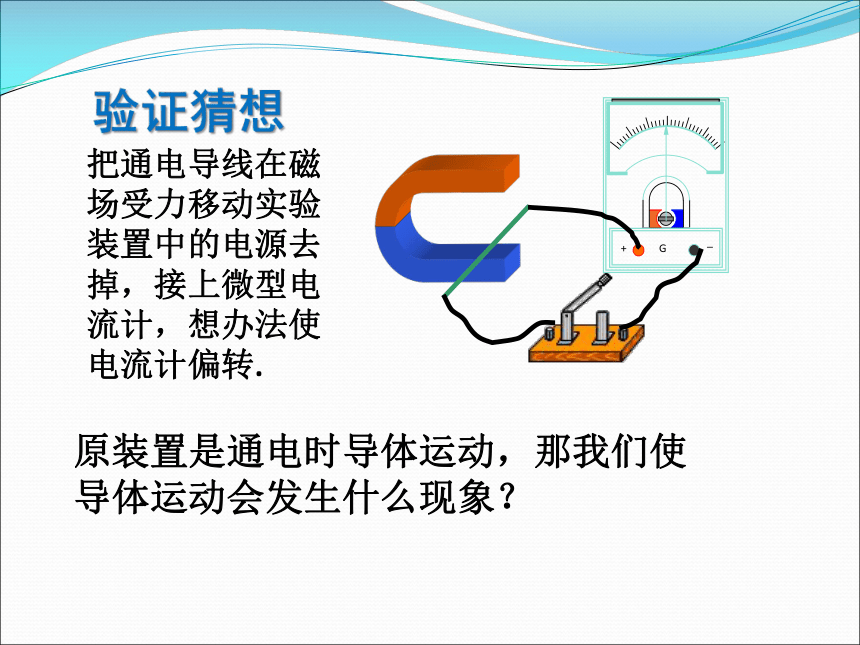

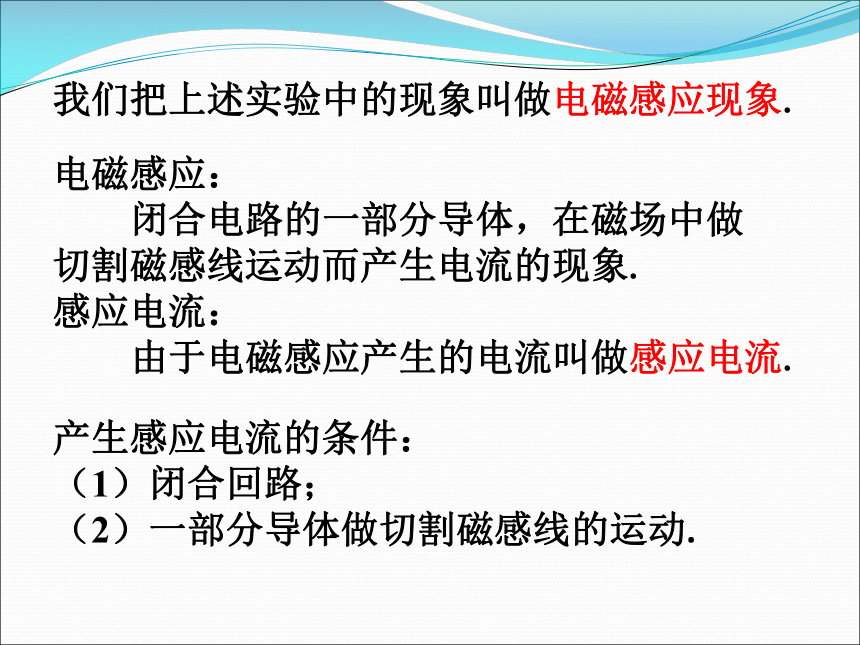

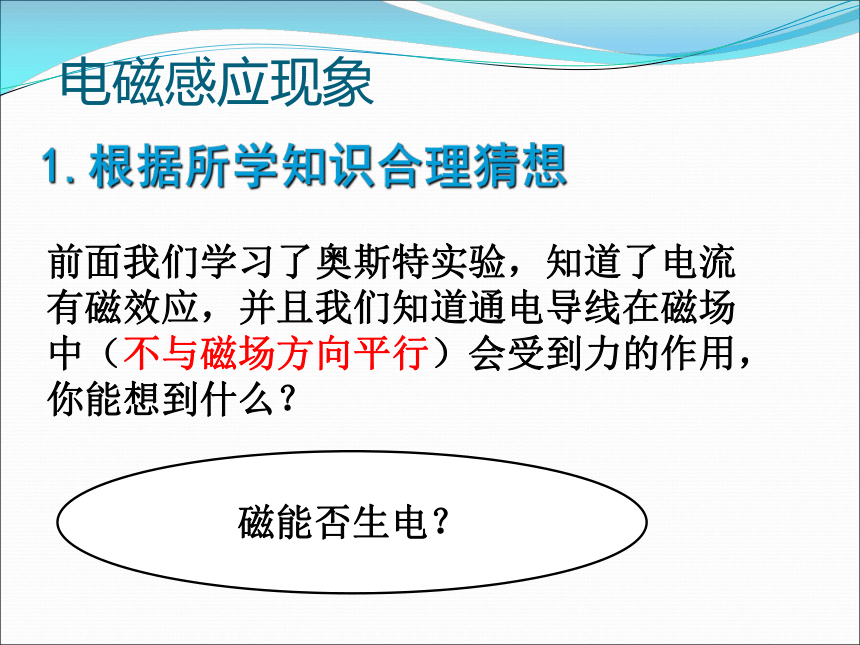

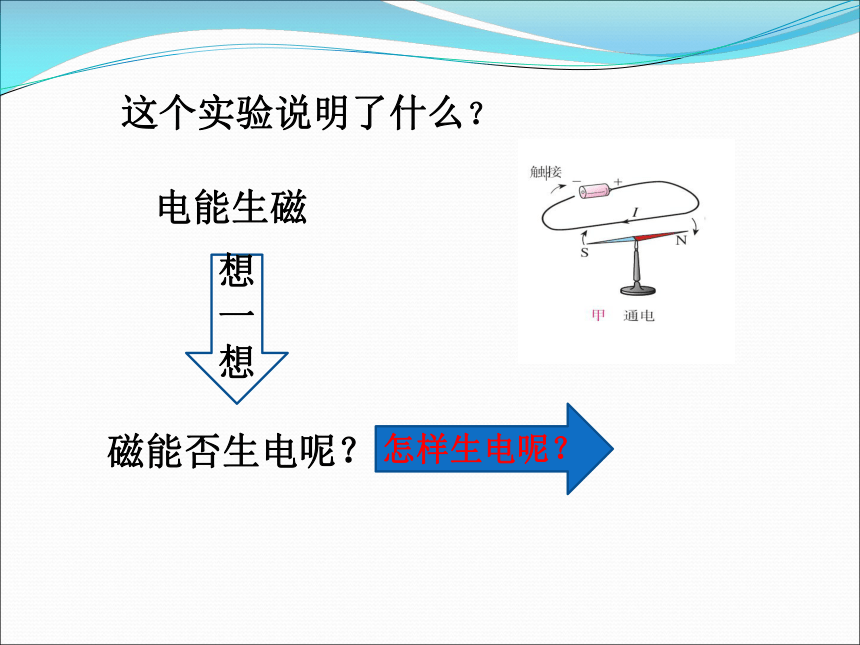

第5节 磁生电这个实验说明了什么？电能生磁想一想磁能否生电呢？怎样生电呢？电磁感应现象1.根据所学知识合理猜想前面我们学习了奥斯特实验，知道了电流有磁效应，并且我们知道通电导线在磁场中（不与磁场方向平行）会受到力的作用，你能想到什么？磁能否生电？把通电导线在磁场受力移动实验装置中的电源去掉，接上微型电流计，想办法使电流计偏转.验证猜想原装置是通电时导体运动，那我们使导体运动会发生什么现象？不偏转不偏转偏转偏转无电流产生无电流产生有电流产生有电流产生实验记录我们把上述实验中的现象叫做电磁感应现象.产生感应电流的条件：
（1）闭合回路；
（2）一部分导体做切割磁感线的运动.电磁感应：
闭合电路的一部分导体，在磁场中做
切割磁感线运动而产生电流的现象.
感应电流：

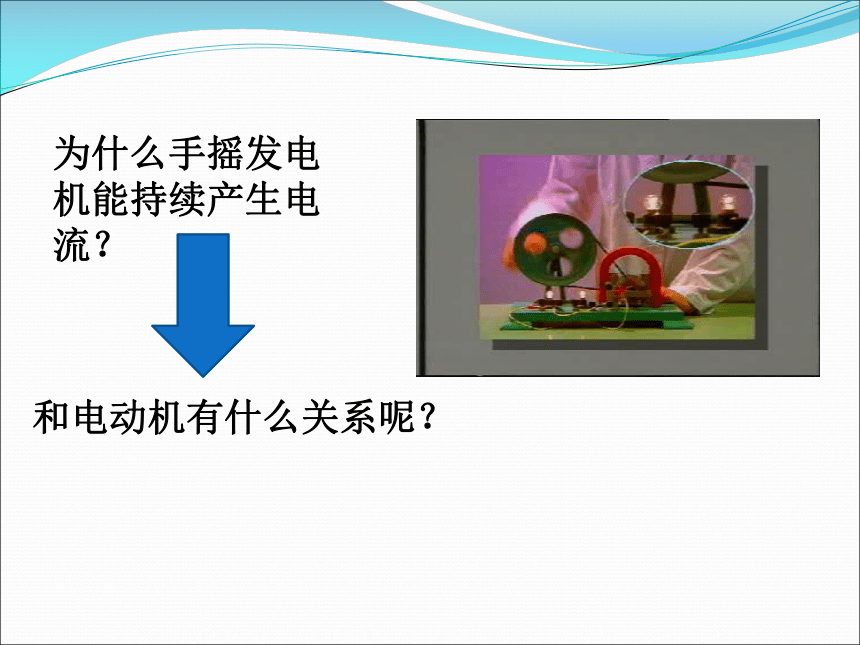

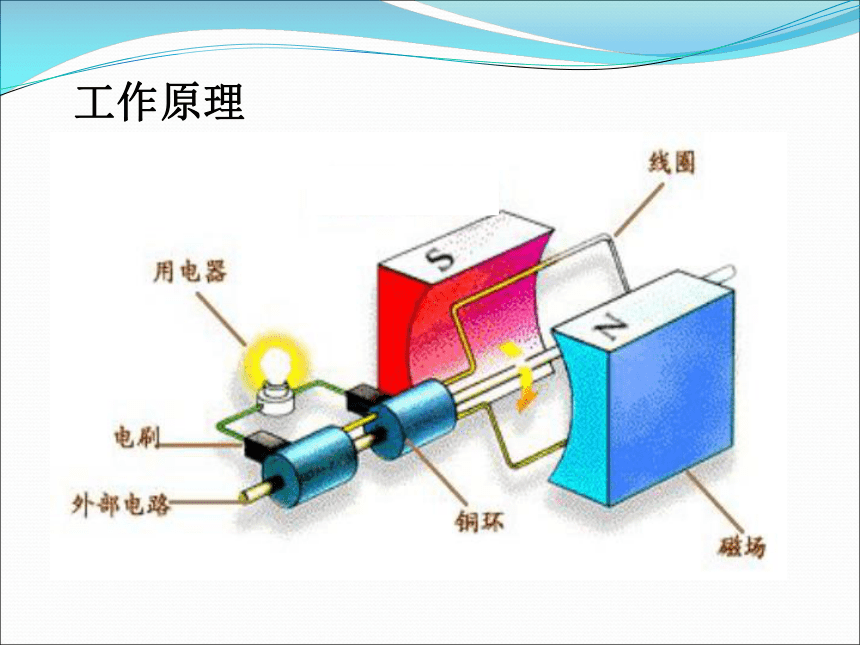

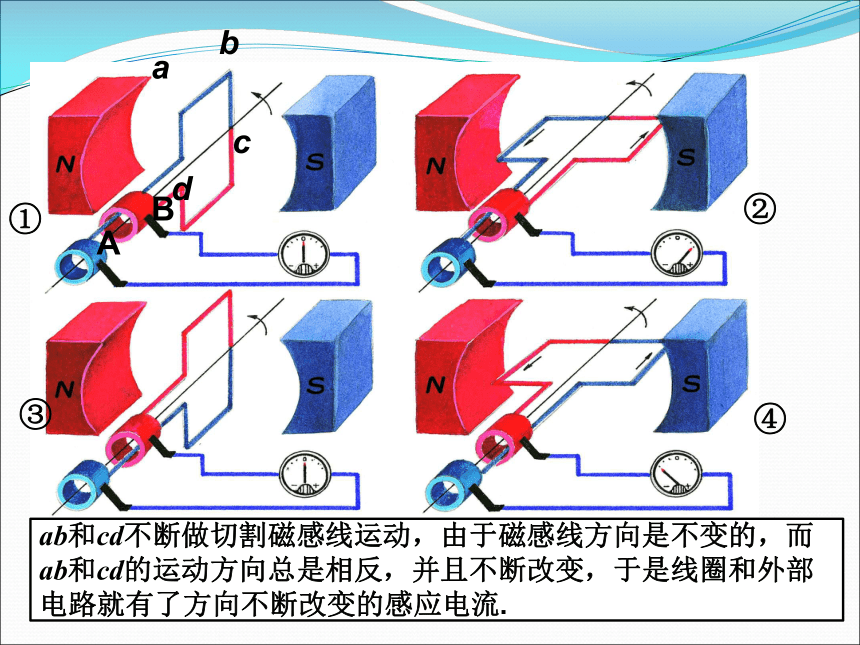

由于电磁感应产生的电流叫做感应电流.为什么手摇发电机能持续产生电流？和电动机有什么关系呢？工作原理③ab和cd不断做切割磁感线运动，由于磁感线方向是不变的，而ab和cd的运动方向总是相反，并且不断改变，于是线圈和外部电路就有了方向不断改变的感应电流.交流电的概念周期性改变电流方向的电流叫做交流电.（1）周期：完成一次周期性变化需要的时间（秒）.
（2）频率：1秒内完成周期性变化的次数（赫兹）.我国交流电（生活用电）周期是0.02秒，频率为50赫兹，每秒电流方向改变100次.生活中的发电机水力发电机风力发电机电磁感应现象中的能量转化: 在电磁感应现象中，消耗了机械能，但在闭合电路中产生了电流，获得了电能，实现了从机械能向电能的转化.实际使用的交流发电机（旋转磁极式）
1.组成：
定子——线圈；转子——电磁铁原因：线圈匝数多，导线很粗，高速旋转困难；使用电磁铁可得到强磁场.2.动力机：水轮机、汽轮机（核电站）、内燃机、蒸汽轮机（火力发电站）等.比较发电机和电动机的相同和不同点：发电机与电动机的比较1.发电机的构造原则上和电动机是完全相同的. 2.电动机是消耗电能而输出机械能;发电机是消耗机械能而输出电能.3.电动机：利用通电线圈在磁场里转动的原理.发电机：利用电磁感应现象. 1.交流发电机制造的原理是（ ）
A.电流的磁效应 B.电流的磁现象
C.电磁感应现象 D.电磁铁原理
2.我国使用的交流电的频率为50赫兹，在10秒
内电流方向改变了（ ）
A.500次 B.50次
C.100次 D.1 000次CD巩固练习：3.交流发电机线圈内和外电路中的电流分别
是（ ）
A.交流电和直流电 B.交流电和交流电
C.直流电和交流电 D.直流电和直流电B4.此装置是什么机器？工作原理是什么？工作时能量的转化情况怎样？答案：发电机，电磁感应现象，机械能转化为电能磁生电电磁感应内容感应电流产生的条件能的转化；机械能转化为电能构造：转子和定子原理：电磁感应种类交流发电机直流发电机发电机
