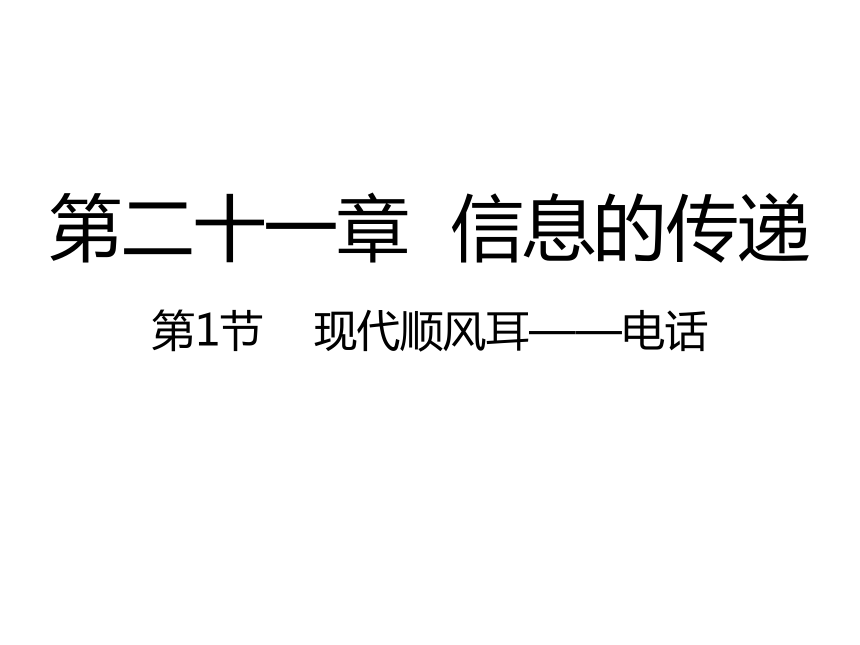

课件21张PPT。第二十一章 信息的传递

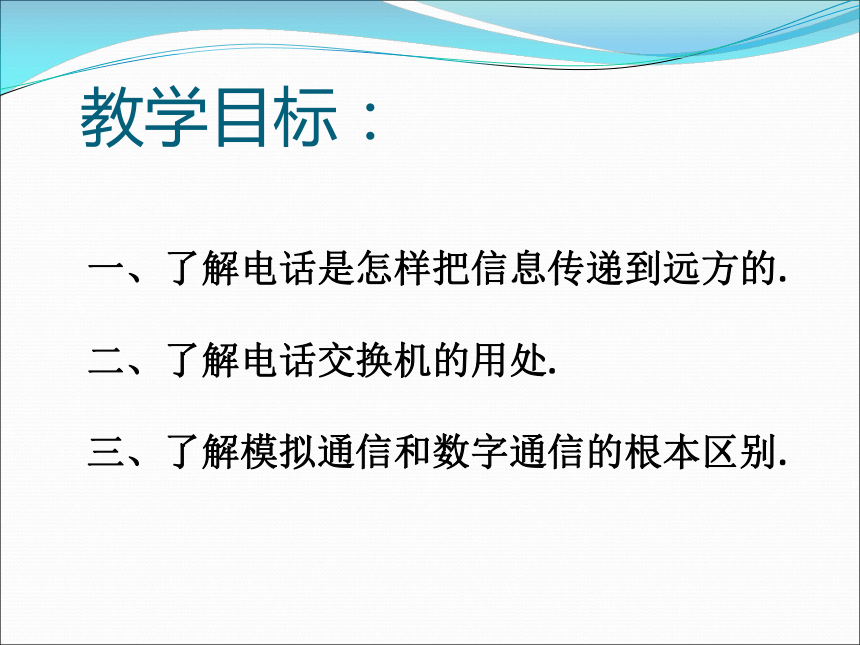

第1节 现代顺风耳——电话教学目标：一、了解电话是怎样把信息传递到远方的.
二、了解电话交换机的用处.

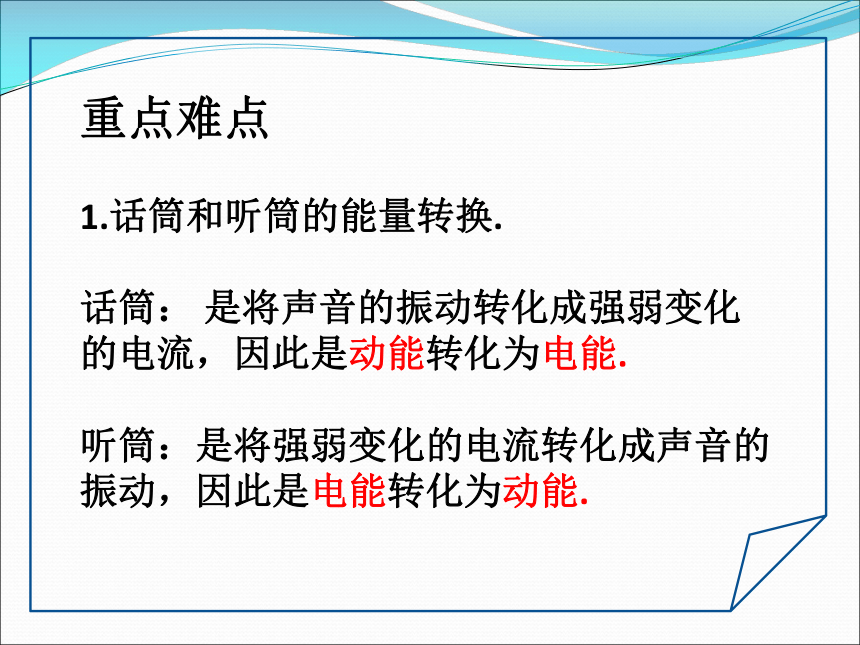

三、了解模拟通信和数字通信的根本区别.重点难点
1.话筒和听筒的能量转换.
话筒： 是将声音的振动转化成强弱变化的电流，因此是动能转化为电能.
听筒：是将强弱变化的电流转化成声音的振动，因此是电能转化为动能.

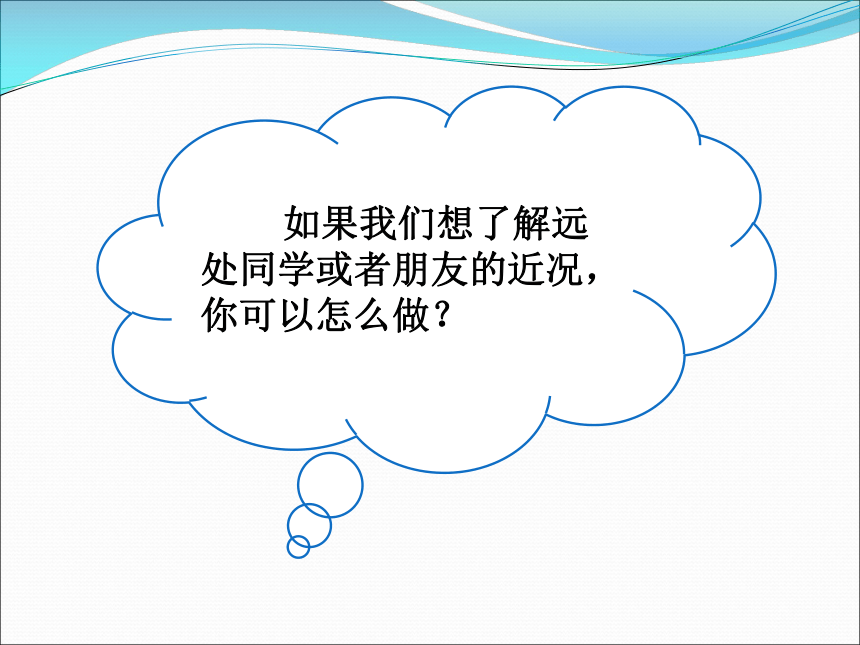

如果我们想了解远处同学或者朋友的近况，你可以怎么做？一、电话

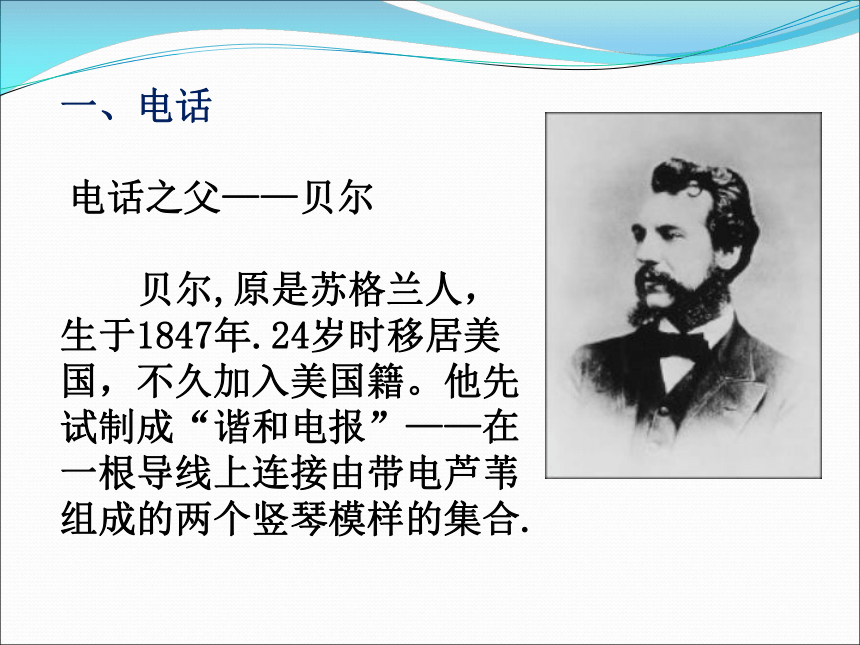

电话之父——贝尔

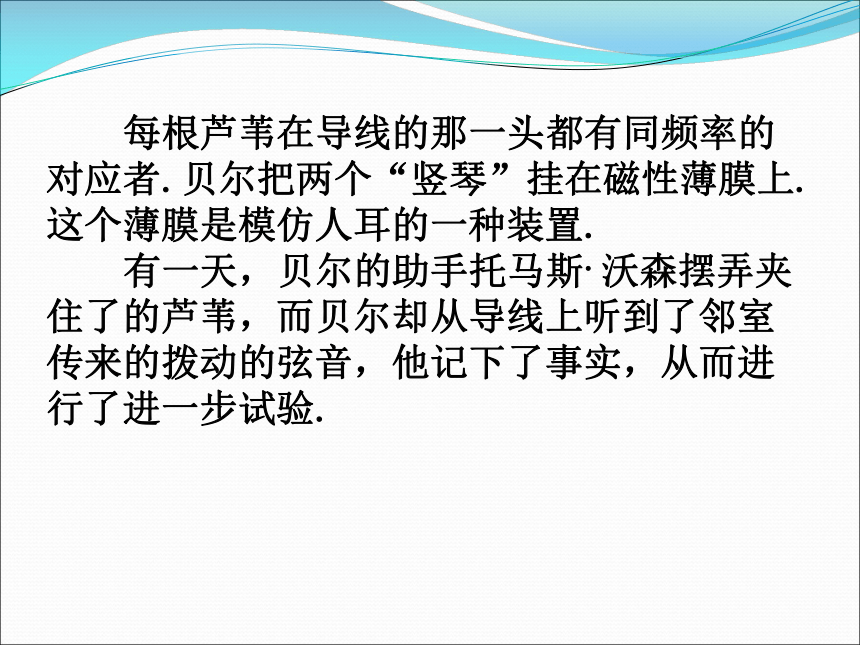

贝尔,原是苏格兰人，生于1847年.24岁时移居美国，不久加入美国籍。他先试制成“谐和电报”——在一根导线上连接由带电芦苇组成的两个竖琴模样的集合. 每根芦苇在导线的那一头都有同频率的对应者.贝尔把两个“竖琴”挂在磁性薄膜上.这个薄膜是模仿人耳的一种装置.
有一天，贝尔的助手托马斯.沃森摆弄夹住了的芦苇，而贝尔却从导线上听到了邻室传来的拨动的弦音，他记下了事实，从而进行了进一步试验.

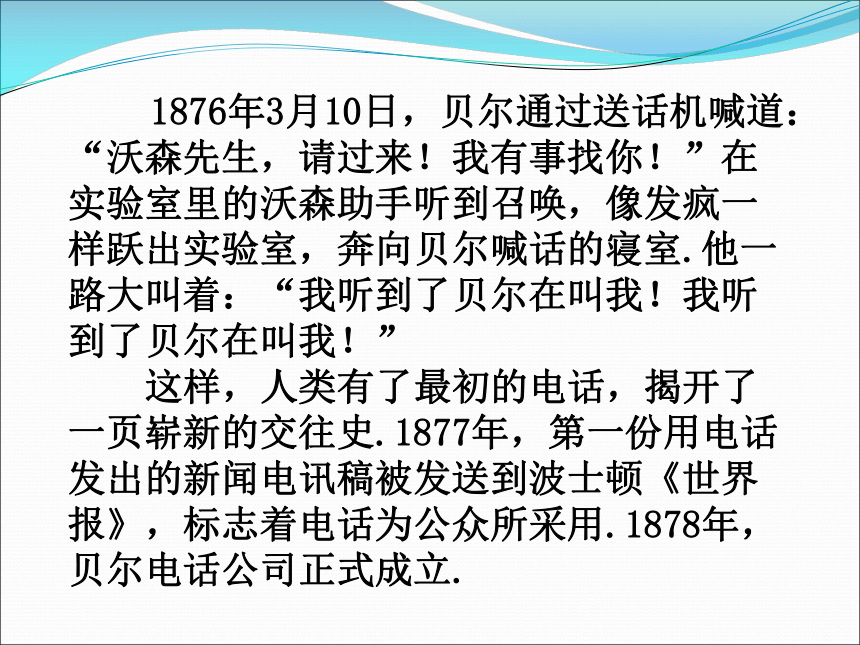

1876年3月10日，贝尔通过送话机喊道：“沃森先生，请过来！我有事找你！”在实验室里的沃森助手听到召唤，像发疯一样跃出实验室，奔向贝尔喊话的寝室.他一路大叫着：“我听到了贝尔在叫我！我听到了贝尔在叫我！”
这样，人类有了最初的电话，揭开了一页崭新的交往史.1877年，第一份用电话发出的新闻电讯稿被发送到波士顿《世界报》，标志着电话为公众所采用.1878年，贝尔电话公司正式成立.

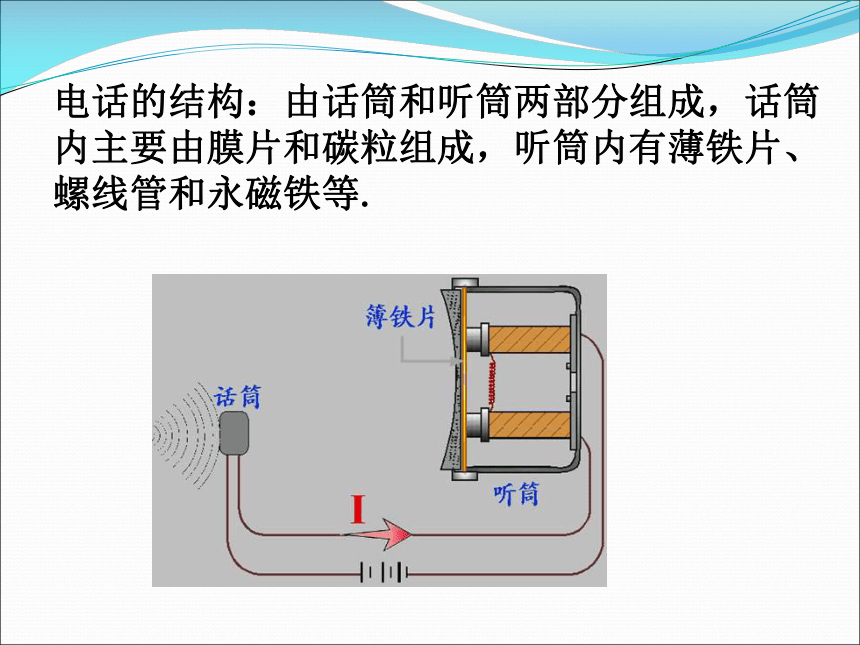

电话的结构：由话筒和听筒两部分组成，话筒内主要由膜片和碳粒组成，听筒内有薄铁片、螺线管和永磁铁等.

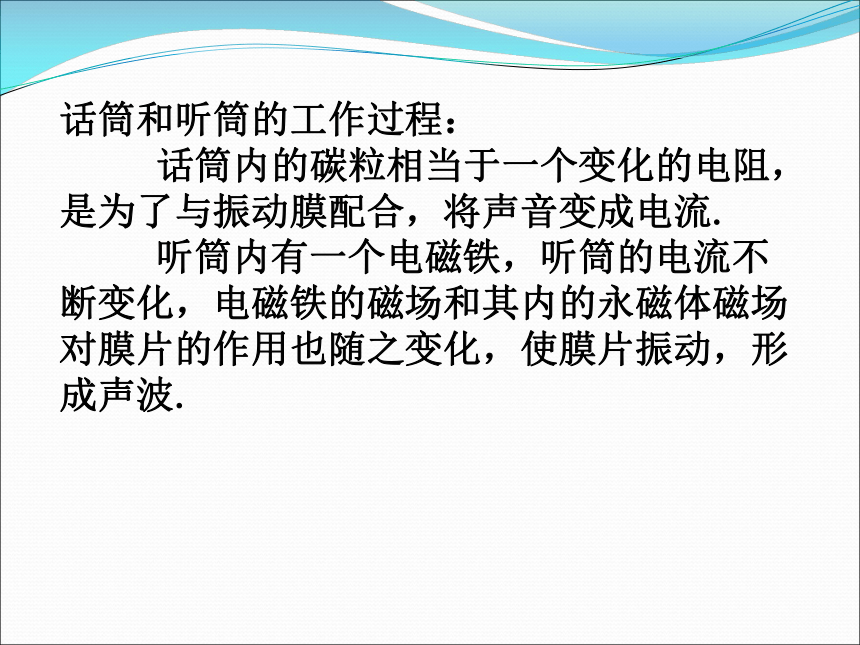

话筒和听筒的工作过程：
话筒内的碳粒相当于一个变化的电阻，是为了与振动膜配合，将声音变成电流.
听筒内有一个电磁铁，听筒的电流不断变化，电磁铁的磁场和其内的永磁体磁场对膜片的作用也随之变化，使膜片振动，形成声波.
【例1】下列关于电话的几种叙述中正确的
是（ ）
A.话筒的作用是把声音直接传送到对方的听筒
B.话筒的作用是把大小变化的电流变为声音
C.当话筒的螺线管里的电流大小变化时，听筒
内振动膜（薄铁片）振动起来发出声音
D.听筒和话筒里都有碳粒，其作用是保护振动膜 C课堂检测：二、电话交换机的作用（1）诞生：电话刚问世的时候，一部话机要与多少部话机通话，就要有多少对电话线与外部相连，这样太浪费材料，为了提高线路的利用率，人们发明了电话交换机.
（2）作用：电话交换机把需要通话的两部电话接通，接通完毕将线路断开，提高了线路的利用率.
现代程控交换机系统图小拓展：什么是“占线”？ 打电话时，有时出现“占线”现象，实际上，当时对方的话机并不一定在使用，而常常是两台交换机之间有通话，它们之间的电话线不够用了，这个现象在打长途电话时比较常用.【例2】电话交换机能使任意两部电话连接起来通话，现在电信局使用的电话交换机是（ ）
A.人工交换机
B.自动交换机
C.程控交换机
D.以上三种都用C课堂检测：三、模拟通信和数字通信模拟通信：信号电流的变化情况与声音的变化情况完全一样，这种信号叫做模拟信号，使用模拟信号的通信方式叫做模拟通信.
数字通信：信号用不同符号的不同组合来表示，这种信号叫做数字信号，使用数字信号的通信方式叫做数字通信.【例3】下列关于数字信号的说法中正确的是
（ ）
A.数字信号是用不同符号的不同组合表达的信号
B.用数字信号通信的方式叫数字通信
C.只有不同的数字组合才能叫数字信号
D.只有相同的数字不同的组合才能叫数字信号AB课堂检测： 2.比较模拟通信和数字通信.
（1）模拟信号在传输的过程中会丢失信息，而且抗干扰能力不强，保密性也很差，信号衰减厉害.
（2）数字信号在传输过程中，抗干扰能力强，数字信息在传输和多次加工的过程中，电流的波形不会改变，“保真”性好，可以通过编码进行加密.
巩固练习：1.最简单的电话由______和_____组成，话筒把声音变成 _____ ，电流沿着导线把____ 传到远方，在另一端，通过听筒把 变成声音.
2.电话信号分为 和 两种，现代的电话已经完全采用____ 信号进行传输和处理，只是在交换机和用户之间一两千米的距离上，还在使用______信号.话筒听筒变化的电流信息把携带信息的电流模拟信号数字信号模拟数字
3.下列说法中正确的是（ ）
A.使用电话是因为固体比气体传声快
B.电话的话筒和听筒是串联的
C.电话的话筒和听筒是并联的
D.在电话中不能区分不同人的声音
B4.下列关于打电话的说法中，正确的是（ ）
A.打电话时，有时出现的“占线”现象说明对
方的话机一定在使用
B.甲电话与乙电话在相邻的两间办公室内，甲
呼叫乙时不通过交换机
C.利用电磁继电器接线的交换机就是程控交换
机
D.只有利用了计算机技术的交换机才有“来电
显示”服务业务 D
