课件21张PPT。第二十一章 信息的传递

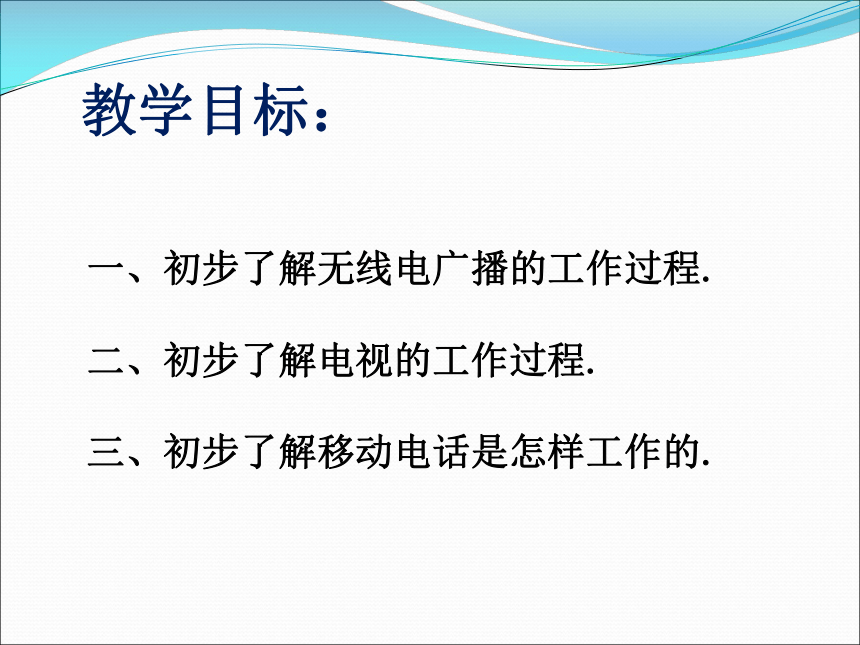

第3节 广播、电视和移动通信教学目标：一、初步了解无线电广播的工作过程.
二、初步了解电视的工作过程.

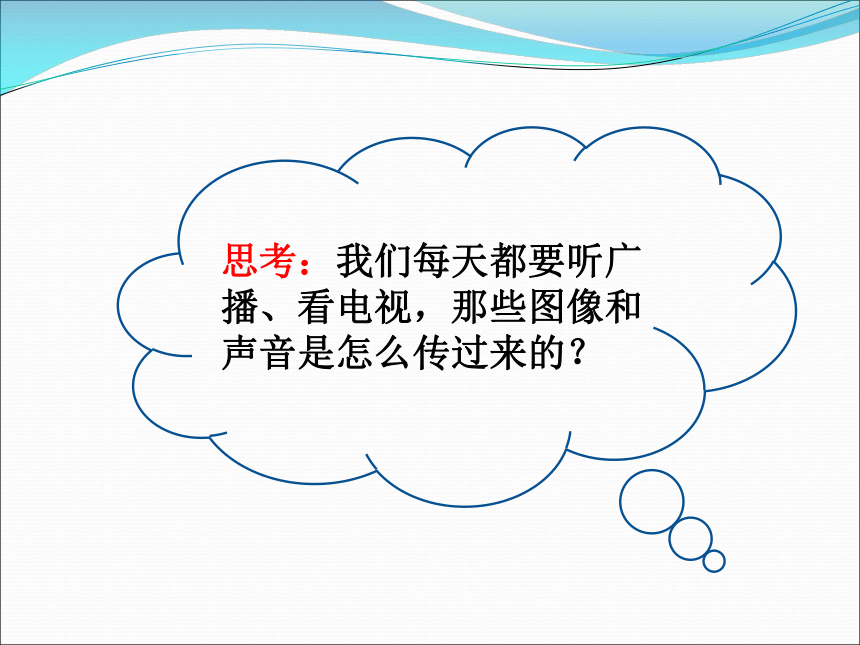

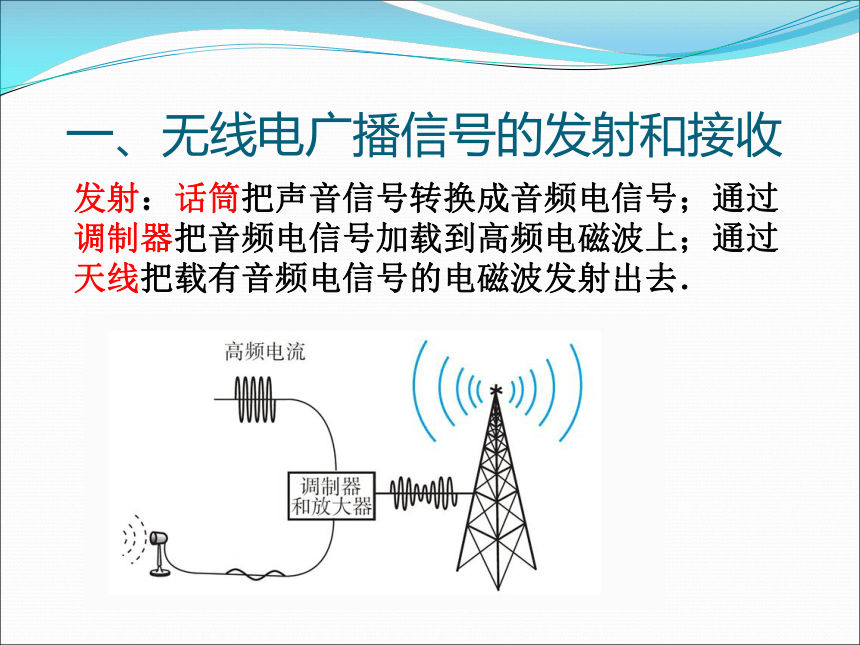

三、初步了解移动电话是怎样工作的.思考：我们每天都要听广播、看电视，那些图像和声音是怎么传过来的？一、无线电广播信号的发射和接收发射：话筒把声音信号转换成音频电信号；通过调制器把音频电信号加载到高频电磁波上；通过天线把载有音频电信号的电磁波发射出去．?

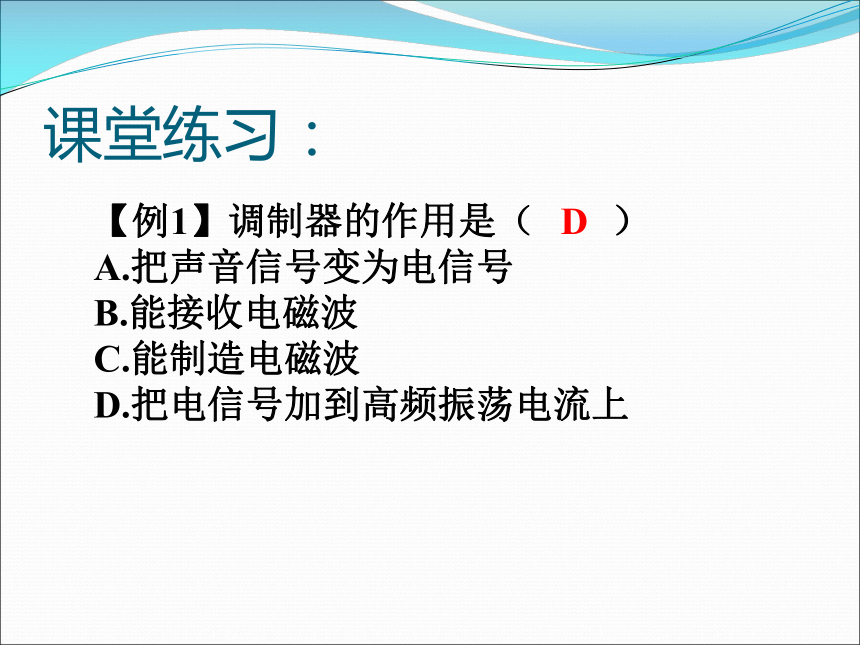

接收：天线接收电磁波；调谐器选出某一频率的电磁波，从高频电磁波中取出音频电信号，放大后送到扬声器（耳机）；扬声器把音频电信号转换成声音.【例1】调制器的作用是（ ）
A.把声音信号变为电信号
B.能接收电磁波
C.能制造电磁波
D.把电信号加到高频振荡电流上

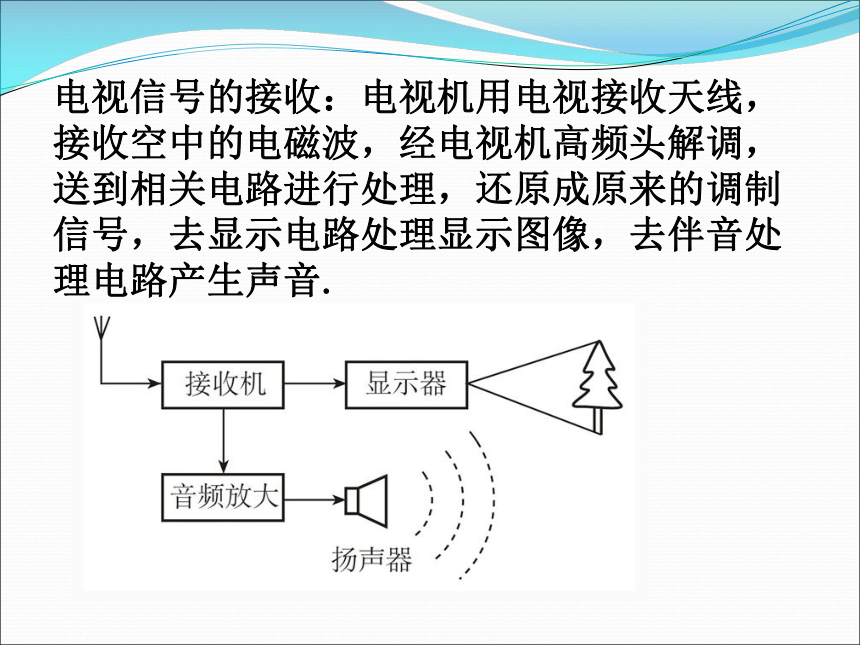

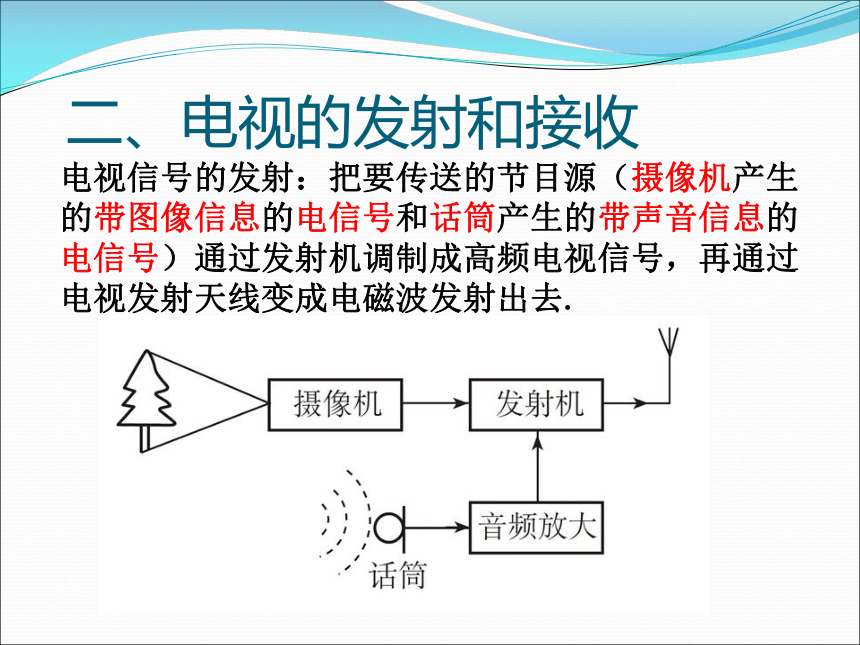

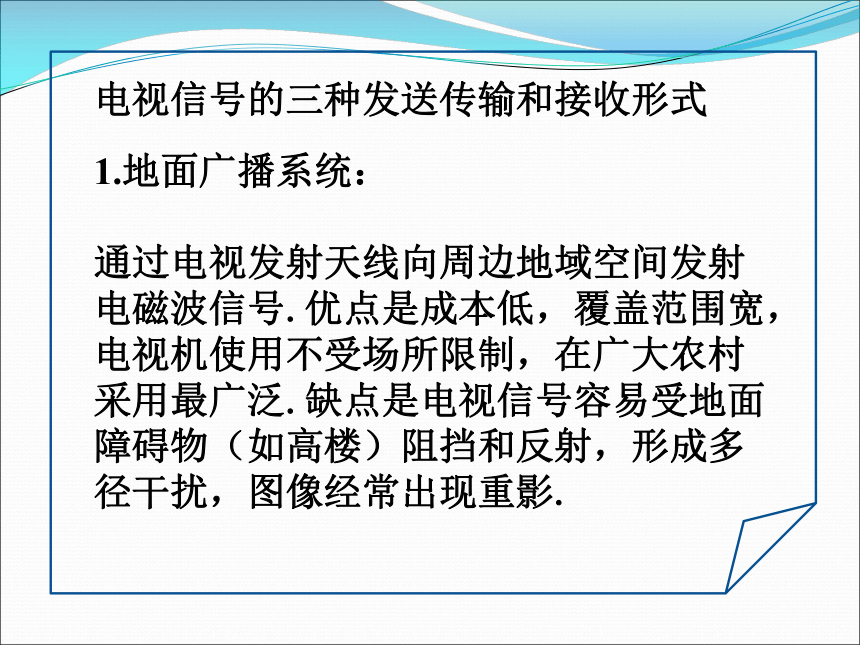

D课堂练习：二、电视的发射和接收电视信号的发射：把要传送的节目源（摄像机产生的带图像信息的电信号和话筒产生的带声音信息的电信号）通过发射机调制成高频电视信号，再通过电视发射天线变成电磁波发射出去.电视信号的接收：电视机用电视接收天线，接收空中的电磁波，经电视机高频头解调，送到相关电路进行处理，还原成原来的调制信号，去显示电路处理显示图像，去伴音处理电路产生声音.电视信号的三种发送传输和接收形式
1.地面广播系统：
通过电视发射天线向周边地域空间发射电磁波信号.优点是成本低，覆盖范围宽，电视机使用不受场所限制，在广大农村采用最广泛.缺点是电视信号容易受地面障碍物（如高楼）阻挡和反射，形成多径干扰，图像经常出现重影.
2.卫星电视广播系统：
?
其主要优点为覆盖面大，转播电视质量高，适应性强；缺点是成本高，需另购一个卫星接收机顶盒和安装一个抛物面微波天线.
3.有线电视系统：
通过同轴电缆传输，不受外界干扰，也不会干扰别人，使信号的频谱能得到充分利用，图像质量在所有传输系统中最好.【例2】能把声音和图像转化为电流的装置分别为（ ）
A.耳机和摄像机
B.话筒和摄像机
C.话筒和显像管
D.耳机和显像管B课堂练习：三、移动电话工作原理：移动电话相当于无线电台，它将用户的声音转变为高频电信号发射到空中，同时它又捕捉空中的电磁波，使用户接到通话对方送来的信息.通信基站: 又名无线基站，是指与用户手机进行通信的低功率无线天线，根据其服务范围大小及用户多少，发射功率从几瓦到上百瓦不等.一般情况下，基站天线被安装在离地面15~50米的建筑物或发射塔上.
基站示意图思考：为什么要设立基站台？设立基站的原因：手持移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高，因此，它跟其他用户的通话要靠较大的固定基地台转接.【例3】（多选）关于固定电话和移动电话，下列说法正确的是（ ）
A.固定电话和移动电话都是利用无线电通信
B.固定电话是有线通信，移动电话是无线通
信
C.固定电话是靠电流传输信号通信，移动电
话是靠无线电波进行通信
D.固定电话和移动电话的工作原理相同BCD课堂练习：广播、电视、移动电话信号传递的异同点【例4】关于广播、电视、移动电话的信息发射、传递、接收过程，下列说法中不正确的是（ ）
A. 它们都是靠电磁波传递信息的
B. 它们的发射接收过程有类似之处
C. 在发射时，都是把电信号加载到频率很高的
电磁波上
D. 移动电话和收音机、电视机一样，只有接收
功能，没有发射功能D课堂练习：1.无线电广播和电视是利用无线电波来传播的，无线电通信系统由_____ 装置和 装置两大部分组成.
2.电视的图像信号和声音信号是通过_ ____传递的，画面的色彩由红、____、蓝三种色光混合而成.巩固练习：发射接收电磁波绿3.电视台在换台时，实际上是在改变（ ）
A.电视台的发射频率
B.电视机的接收频率
C.电视台发射的电磁波的波速
D.电视机接收的电磁波的波速B
