13.5 怎样认识和测量电压

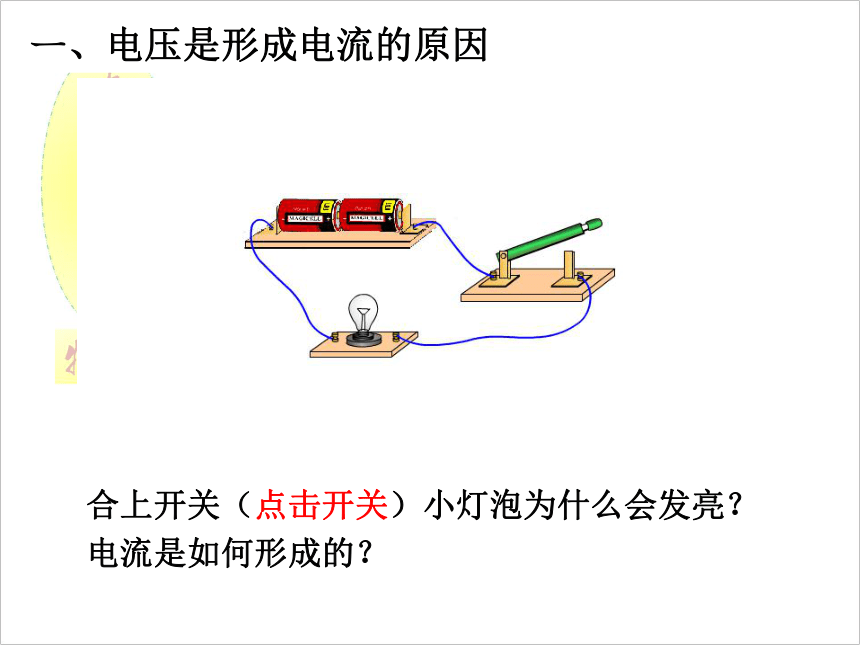

课件17张PPT。13.5 怎样认识和测量电压合上开关（点击开关）小灯泡为什么会发亮？

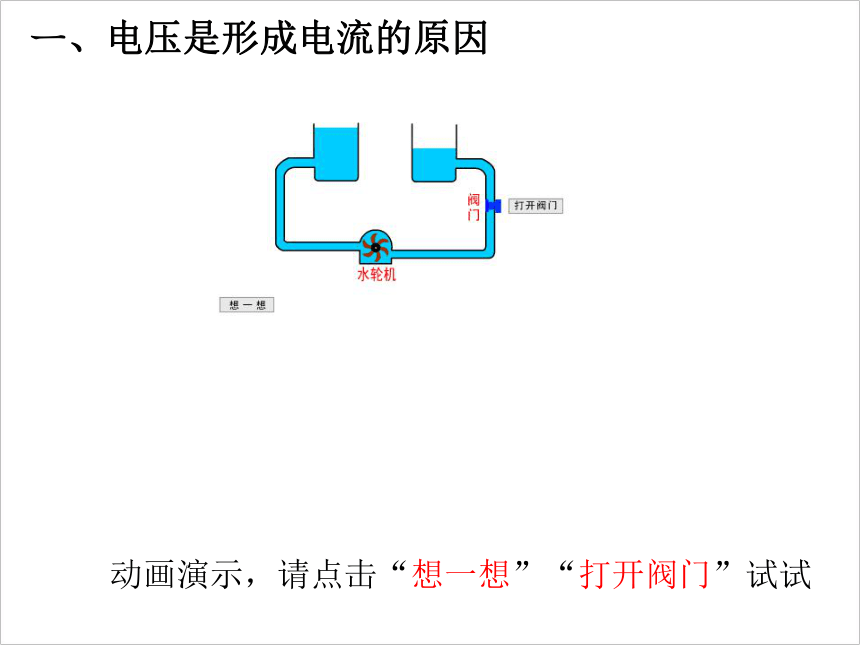

电流是如何形成的？?、电压是形成电流的原因?、电压是形成电流的原因动画演示，请点击“想一想”“打开阀门”试试1、水流：
水的高度差（水位差、水压差）
——水压的作用：形成水流的原因。
2、电流：
电荷（正电荷、负电荷）
电的高度差（电位差、电压差）
——电压的作用：形成电流的原因。

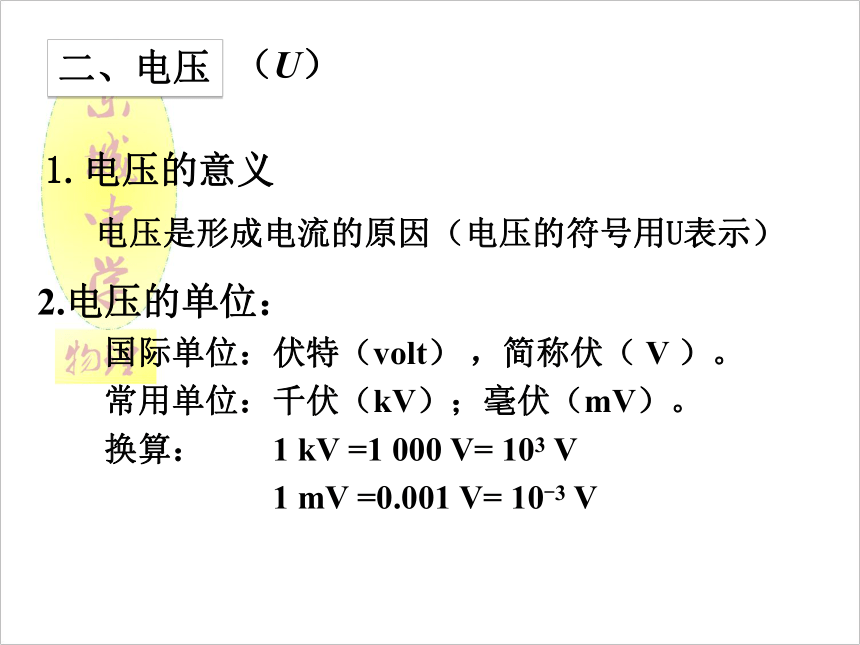

?、电压是形成电流的原因1.电压的意义
电压是形成电流的原因（电压的符号用U表示）2.电压的单位：
　　国际单位：伏特（volt） ，简称伏（ V ）。
　　常用单位：千伏（kV）；毫伏（mV）。
　　换算：　　1 kV =1 000 V= 103 V

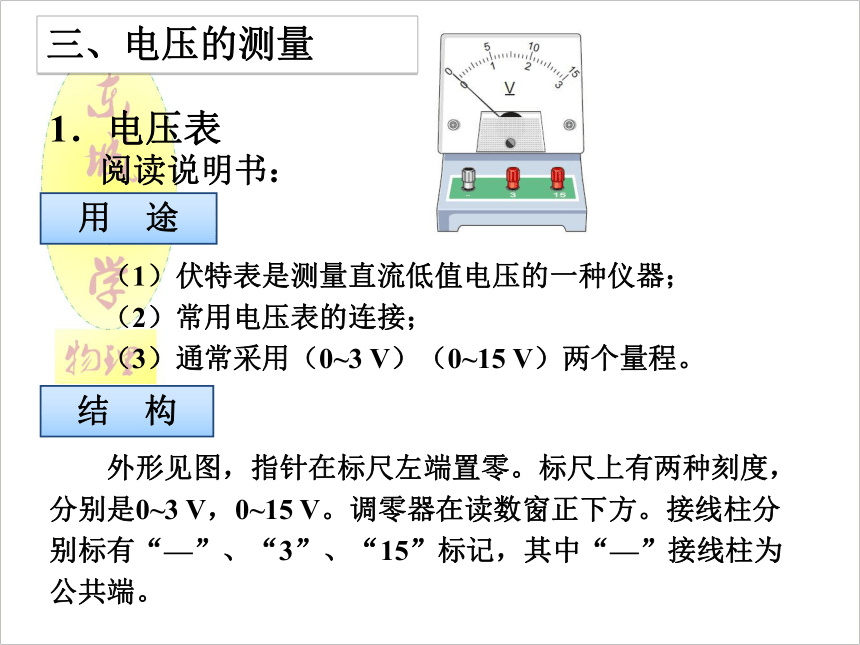

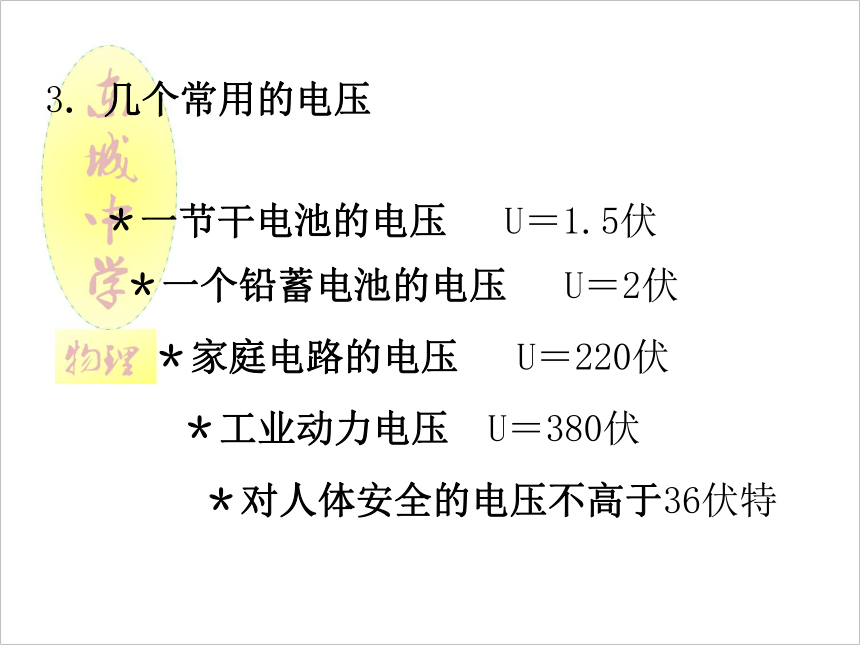

　　　　　　　1 mV =0.001 V= 10-3 V（U）二、电压3. 几个常用的电压＊一节干电池的电压 U＝1.5伏＊一个铅蓄电池的电压 U＝2伏＊家庭电路的电压 U＝220伏＊工业动力电压 U＝380伏＊对人体安全的电压不高于36伏特　　（1）伏特表是测量直流低值电压的一种仪器；
　　（2）常用电压表的连接；
　　（3）通常采用（0~3 V）（0~15 V）两个量程。1．电压表　　阅读说明书：　　外形见图，指针在标尺左端置零。标尺上有两种刻度，分别是0~3 V，0~15 V。调零器在读数窗正下方。接线柱分别标有“—”、“3”、“15”标记，其中“—”接线柱为公共端。 三、电压的测量用　途结　构2. 电压表的使用：
（1）电压表要并联在
电路中
（2）“＋”“－”接
线柱的接法要正确
（3）被测电压不要超过
电压表的量程3．练习用电压表测量电压实验
　　（1）电压表怎样连接？　　（2）电压表的读数　　读数步骤：　　第一步，看量程；　　第二步，看最小分度值；　　第三步，读数。　　（3）动手测量用电器两端的电压和电源两端的电压。练习读数（动画演示）1、下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压C2、关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C3、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）C4、在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏D5、 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？注意你的思想，它会变成你的言语；注意你的言语，它会变成你的行动；注意你的行动，它会变成你的习惯；注意你的习惯，它会变成你的性格；注意你的性格，它会变成你的命运。结束语课件17张PPT。13.5 怎样认识和测量电压合上开关（点击开关）小灯泡为什么会发亮？
