《透镜》课件

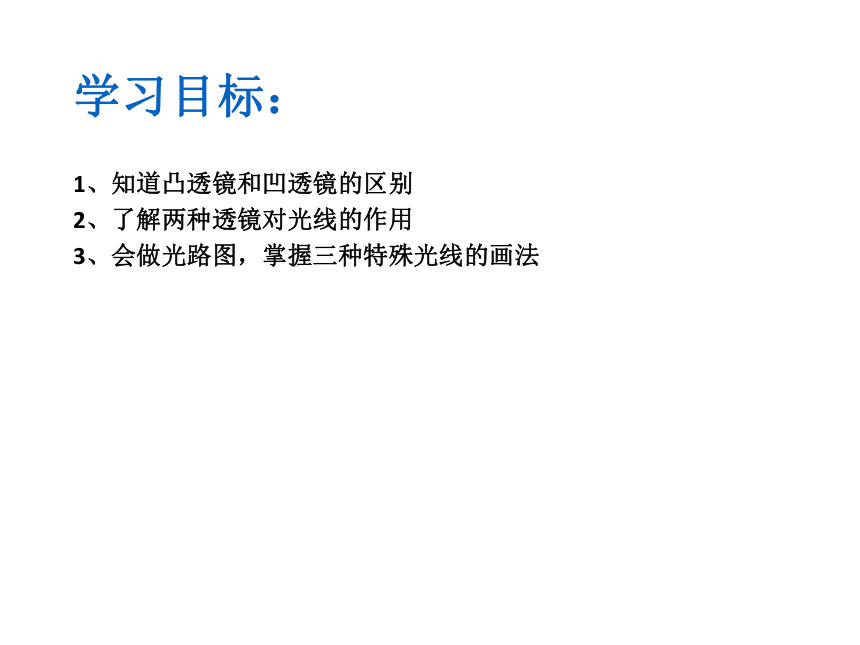

课件31张PPT。《透 镜》课件学习目标：1、知道凸透镜和凹透镜的区别
2、了解两种透镜对光线的作用

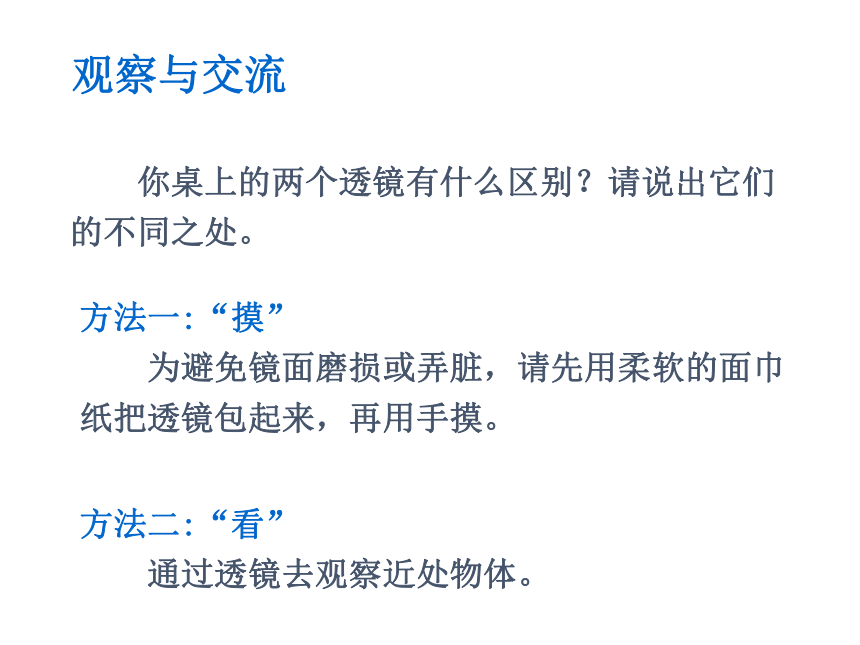

3、会做光路图，掌握三种特殊光线的画法观察与交流　　你桌上的两个透镜有什么区别？请说出它们的不同之处。方法一:“摸”
　　为避免镜面磨损或弄脏，请先用柔软的面巾纸把透镜包起来，再用手摸。 方法二:“看”
　　通过透镜去观察近处物体。一、凸透镜和凹透镜凸透镜:凹透镜:透镜中央厚
边缘薄中央薄

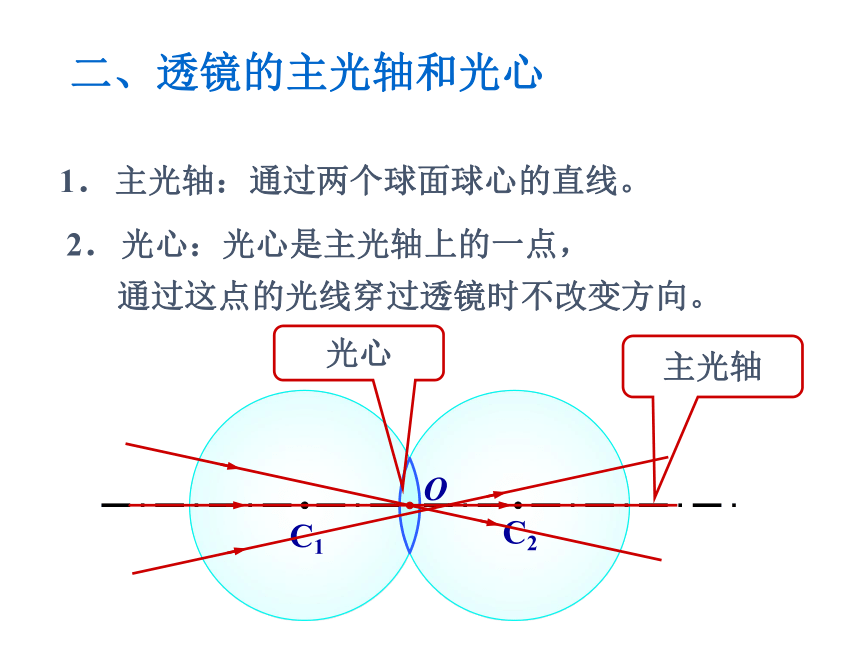

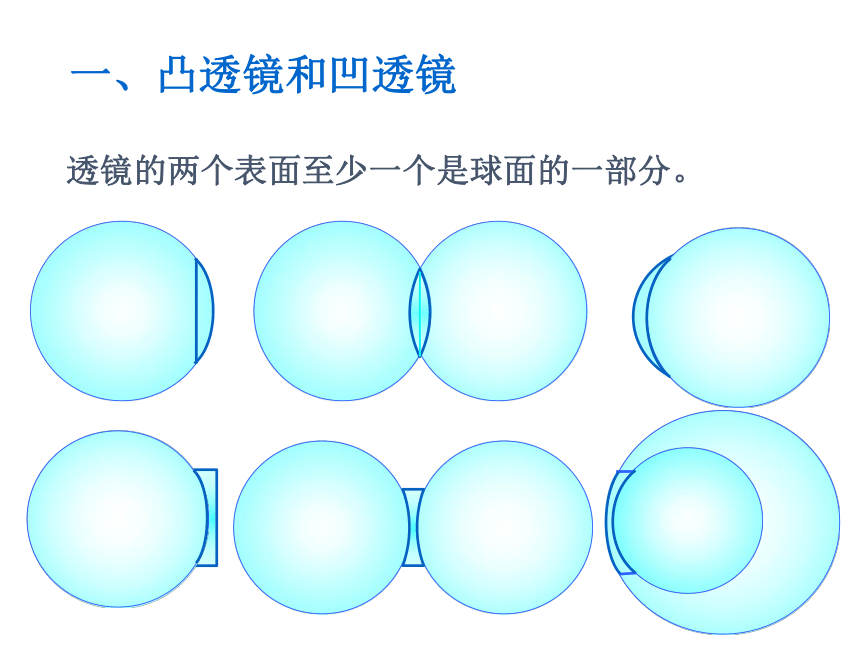

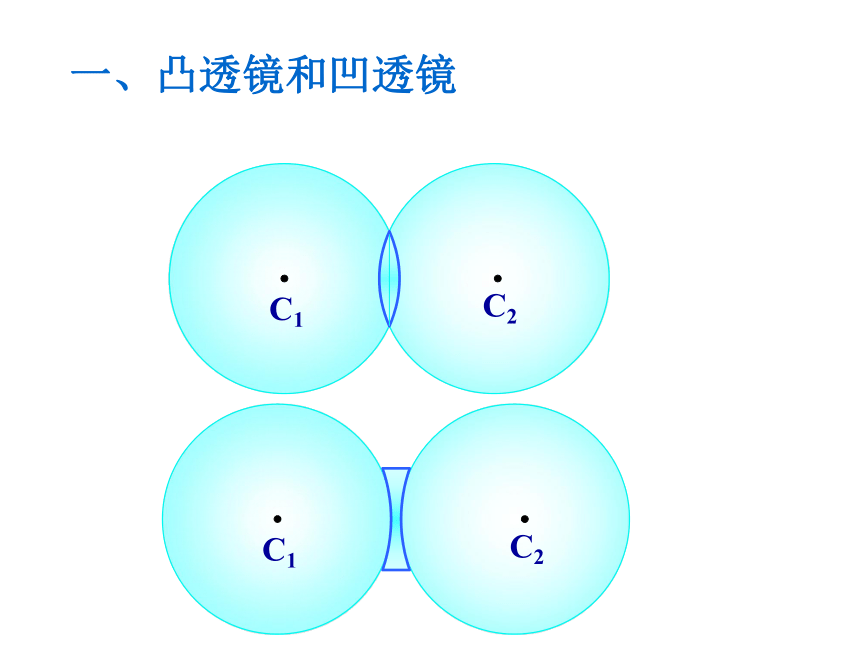

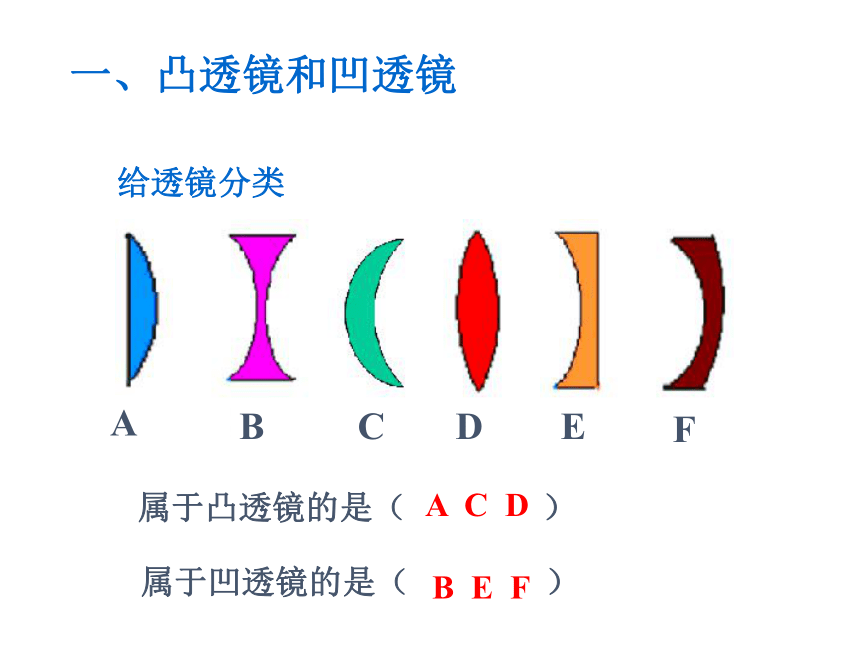

边缘厚透镜的纵剖面:一、凸透镜和凹透镜表示符号zxxk 给透镜分类属于凸透镜的是（ ）属于凹透镜的是（ ） A C DB E F一、凸透镜和凹透镜透镜的两个表面至少一个是球面的一部分。一、凸透镜和凹透镜 1．主光轴：通过两个球面球心的直线。 2．光心：光心是主光轴上的一点，

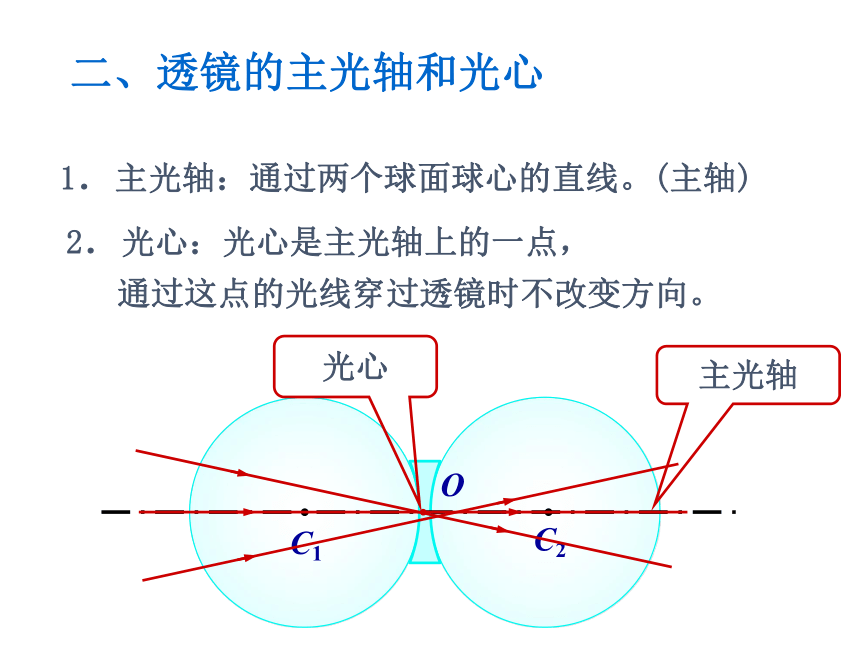

通过这点的光线穿过透镜时不改变方向。 二、透镜的主光轴和光心主光轴O光心O主光轴光心1．主光轴：通过两个球面球心的直线。(主轴)2．光心：光心是主光轴上的一点，

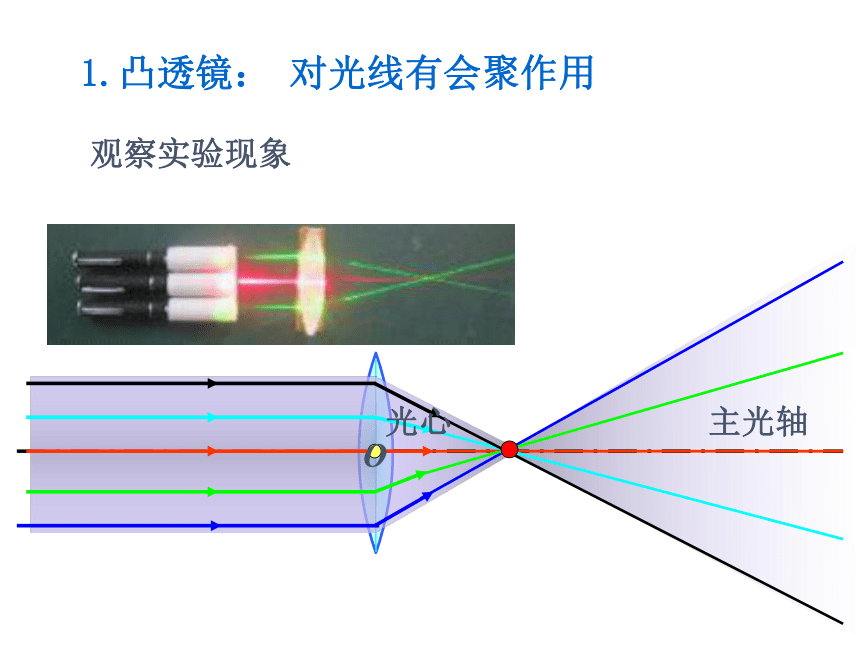

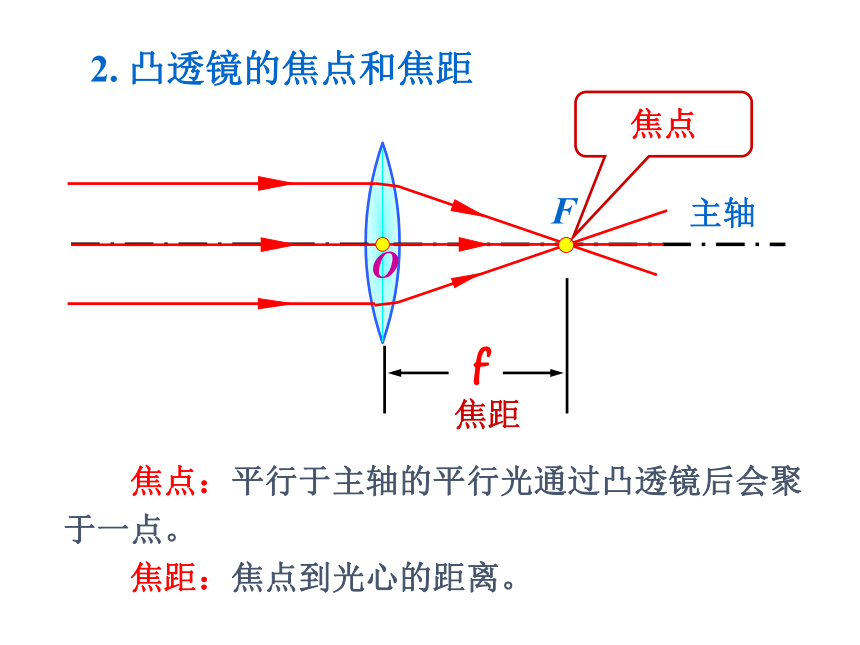

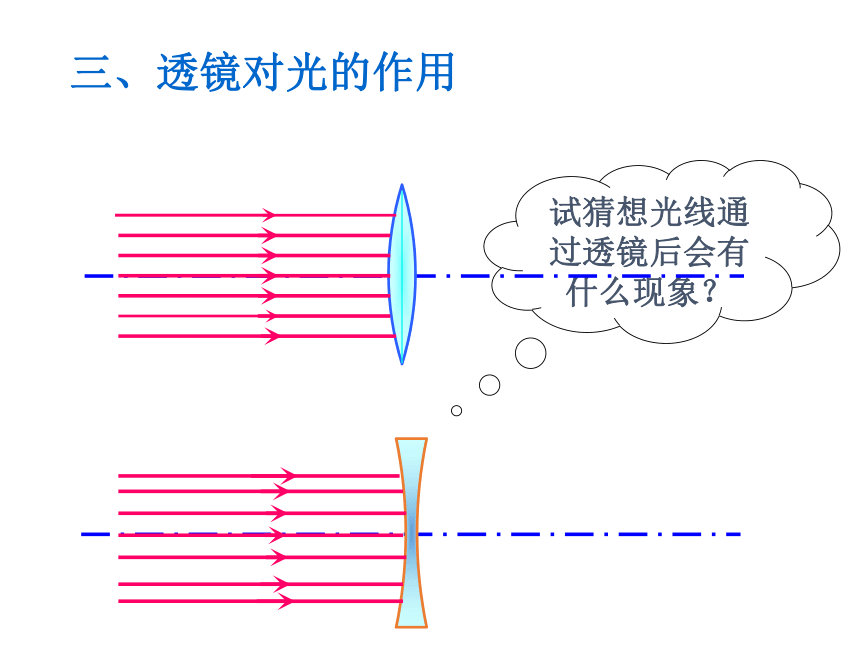

通过这点的光线穿过透镜时不改变方向。 二、透镜的主光轴和光心三、透镜对光的作用试猜想光线通过透镜后会有什么现象？1.凸透镜：主光轴对光线有会聚作用观察实验现象OF2. 凸透镜的焦点和焦距　　焦点：平行于主轴的平行光通过凸透镜后会聚于一点。
　　焦距：焦点到光心的距离。焦距主轴焦点F主轴凸透镜有两个实焦点。焦点光路可逆zxxk小结：凸透镜对所有光线都起会聚作用。观察实验现象 光经过凹透镜后的发散是不是也有规律可循？3.凹透镜：对光线有发散作用凹透镜有焦点吗？把折射光线反向延长看一看。 焦点虚F焦距凹透镜有两个虚焦点。4. 凹透镜的焦点和焦距小结：凹透镜对所有光线都起发散作用。完成下列光路图练习.F..作业FF1．两种透镜：凸透镜和凹透镜；
2．几个基本概念: 光心、主光轴、焦点、焦距；
3．透镜对光线的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。小结：学科网　　1．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？想一想方法一:“摸”
方法二:“看”
方法三:“照”。
通过透镜对平行光线是会聚 还是发散加以辨别。　　2．太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？想一想怎样利用太阳光测量凸透镜的焦距？　　3．图中划出的两条折射光线，哪条是平行主光轴的入射光线的折射光线？　　折射光线反向延长，通过焦点的是正确的折射光线。想一想P93 动手动脑学物理1、3cm5cm2、F3、OFFF4、凸透镜和和凹透镜组合F1
F2
