第一节：电压

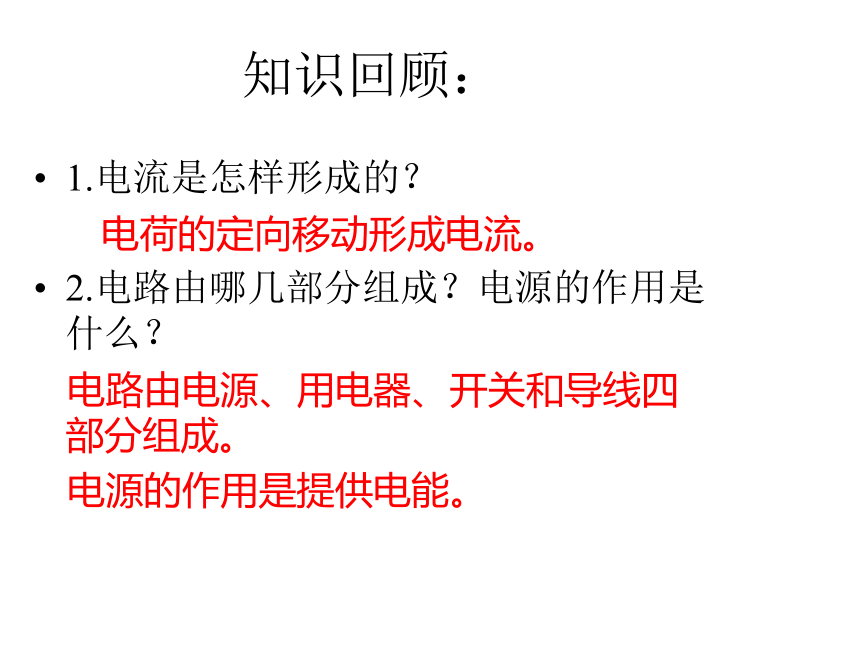

课件33张PPT。知识回顾：1.电流是怎样形成的？
电荷的定向移动形成电流。
2.电路由哪几部分组成？电源的作用是什么？
电路由电源、用电器、开关和导线四部分组成。

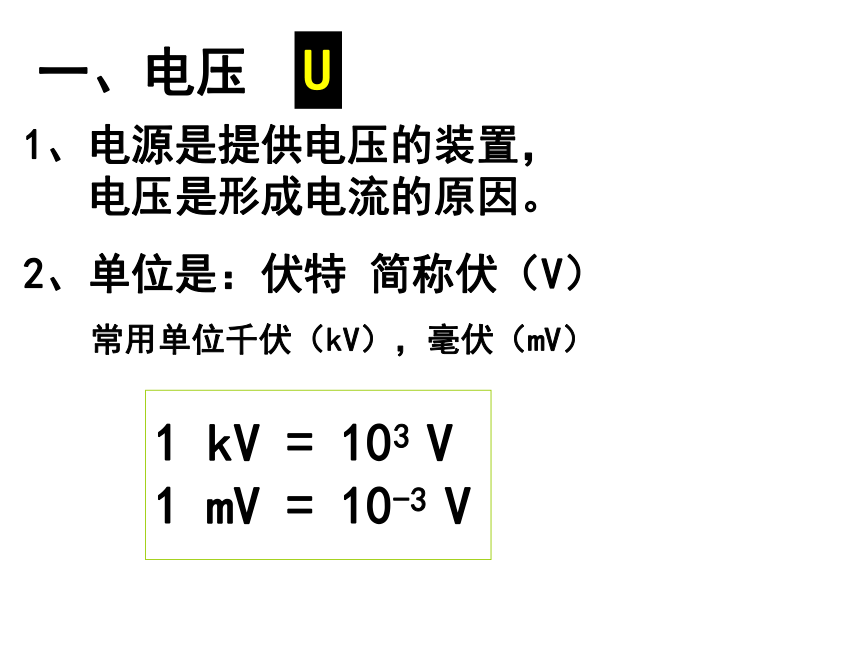

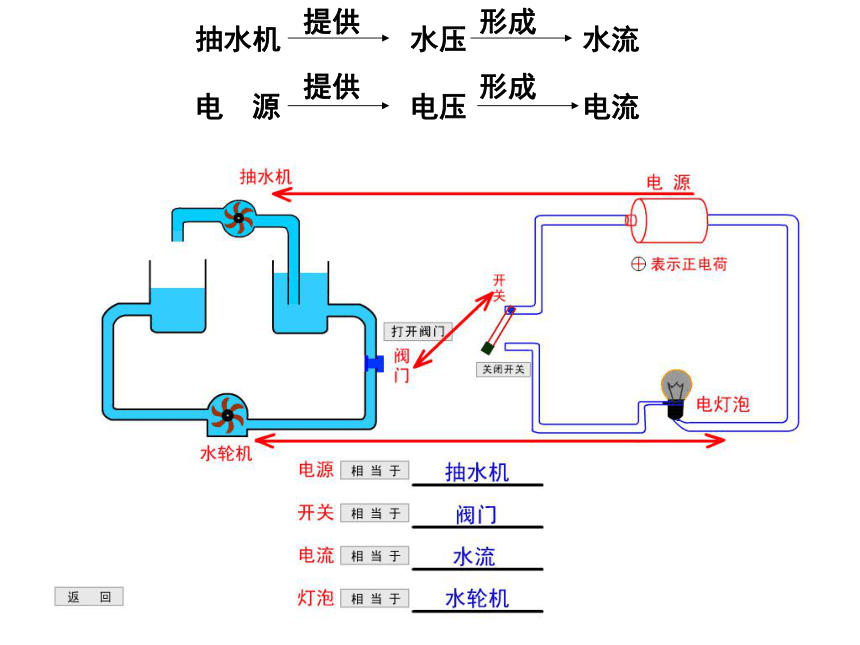

电源的作用是提供电能。电 压 第十六章 第１节1、电源是提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV） 一、电压U1 kV = 103 V

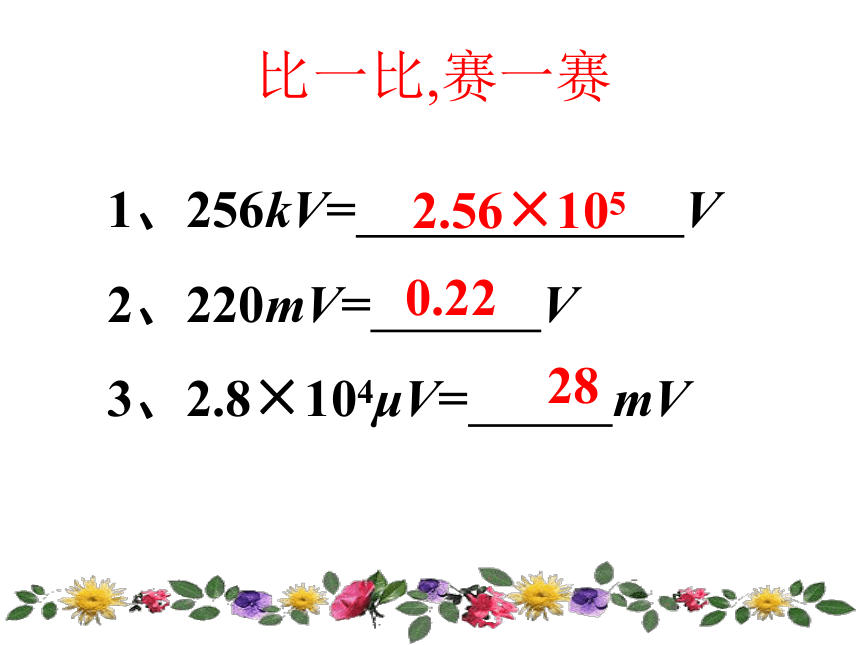

1 mV = 10-3 V比一比,赛一赛1、256kV= V
2、220mV= V
3、2.8×104μV= mV

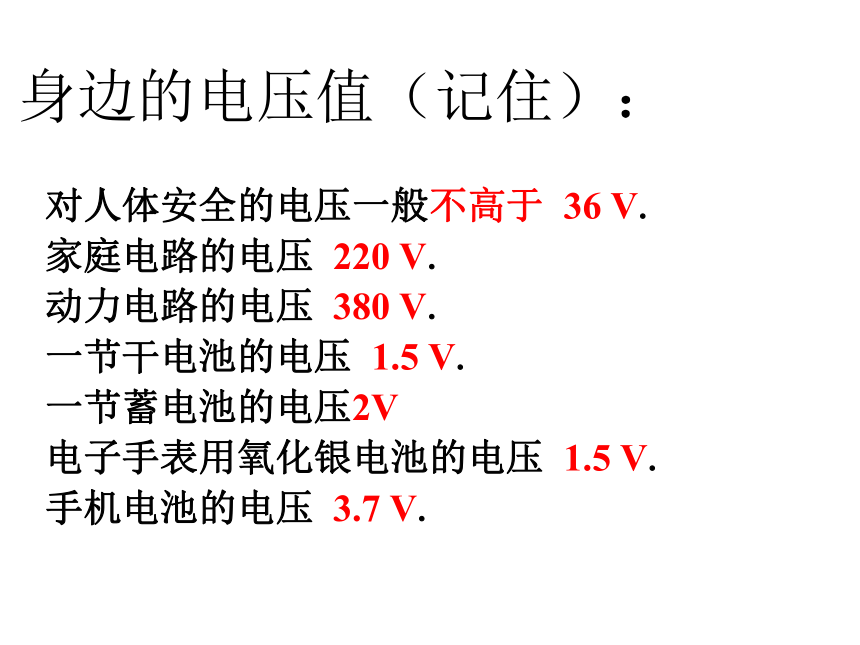

2.56×1050.2228身边的电压值（记住）：对人体安全的电压一般不高于 36 V.
家庭电路的电压 220 V.
动力电路的电压 380 V.
一节干电池的电压 1.5 V.
一节蓄电池的电压2V
电子手表用氧化银电池的电压 1.5 V.
手机电池的电压 3.7 V.
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。

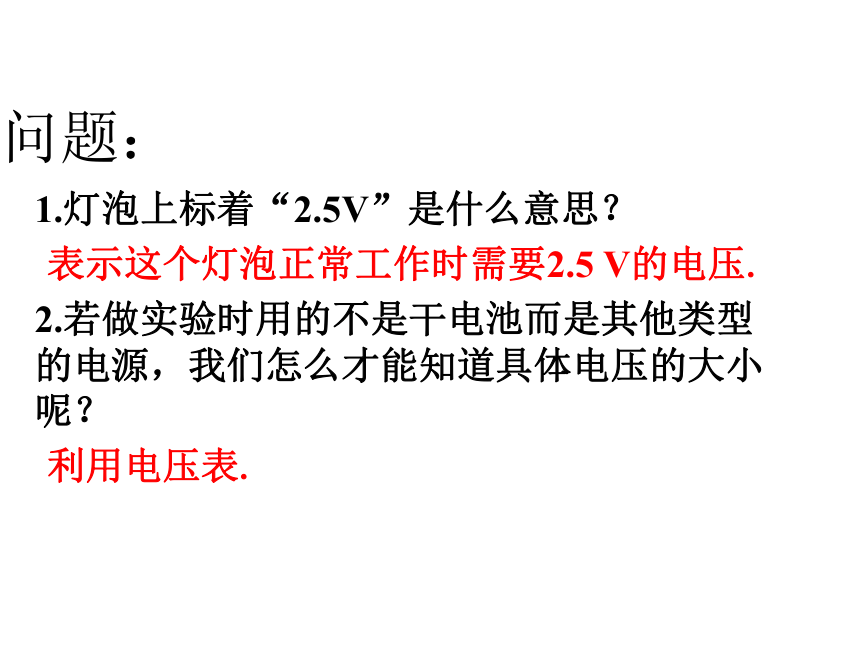

人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。问题：1.灯泡上标着“2.5V”是什么意思？
表示这个灯泡正常工作时需要2.5 V的电压.
2.若做实验时用的不是干电池而是其他类型的电源，我们怎么才能知道具体电压的大小呢？
利用电压表.二、电压表：

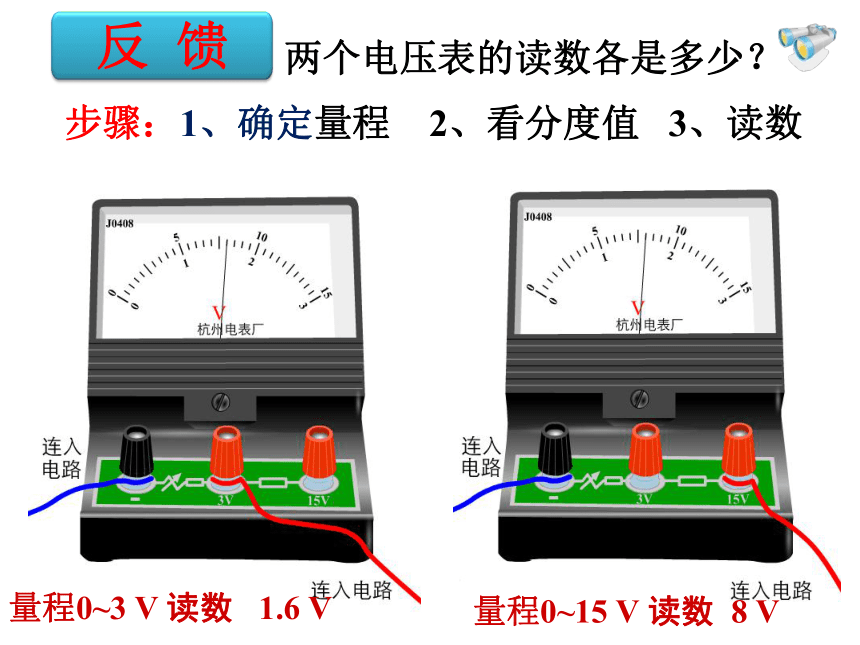

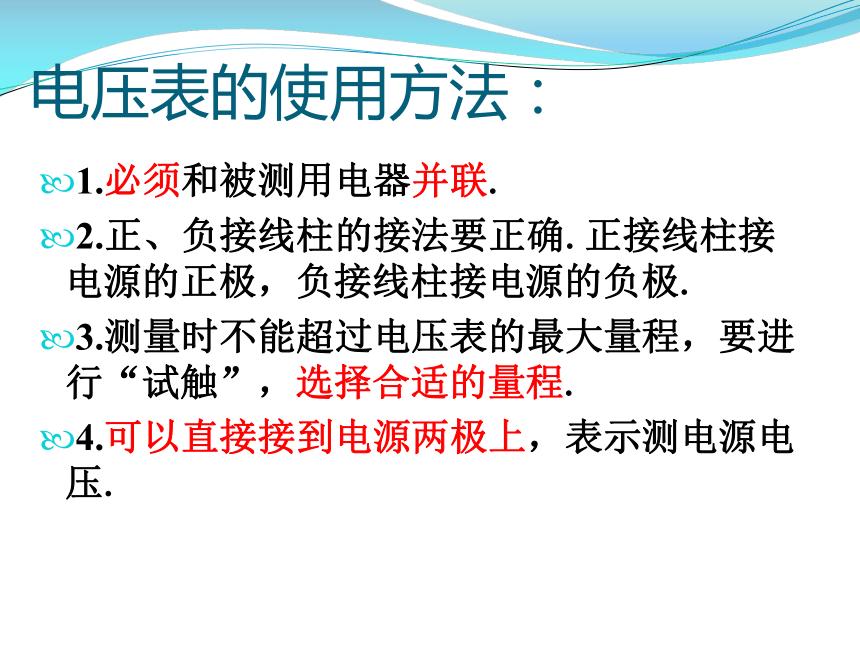

1.作用：测量电路两端的电压的仪表。（阅读说明书）3.量程和分度值2.符号：两个电压表的读数各是多少？量程0~3 V 读数 1.6 V量程0~15 V 读数 8 V步骤：1、确定量程 2、看分度值 3、读数电压表的使用方法：1.必须和被测用电器并联.
2.正、负接线柱的接法要正确.正接线柱接电源的正极，负接线柱接电源的负极.
3.测量时不能超过电压表的最大量程，要进行“试触”，选择合适的量程.
4.可以直接接到电源两极上，表示测电源电压.

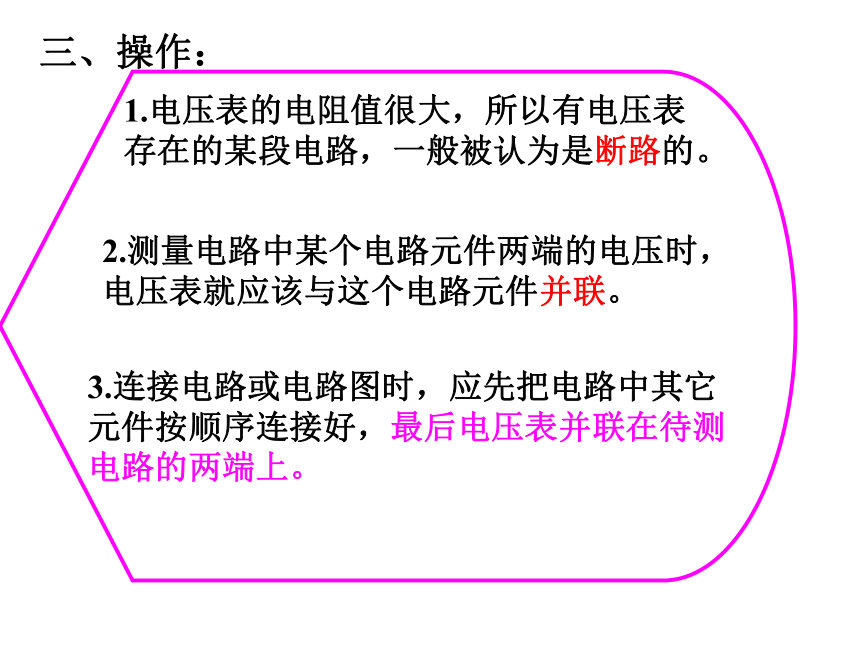

1.电压表的电阻值很大，所以有电压表存在的某段电路，一般被认为是断路的。2.测量电路中某个电路元件两端的电压时，电压表就应该与这个电路元件并联。3.连接电路或电路图时，应先把电路中其它元件按顺序连接好，最后电压表并联在待测电路的两端上。三、操作：AVAVAV－
＋－
＋－
＋＋　－＋　－＋　－2.在各电路图的A、B圆圈中填上适当的字母，表示不同的电表，并在图中标明正负接线柱。
1、电压是形成______的原因，它的单位是_____，用 来测量。巩固练习，强化应用电流伏特电压表判断下列电压表的连接 是否正确1、在下图所示的2个电路中，电压表所测的各是哪只灯泡的电压？电压表测L2
两端的电压五、练 习：电压
表测
L1两
端的
电压L1 两端电 压L2两端
电 压L1L2 两 端
总 电 压3、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2V1V2L1L24、如图所示，电压表能测量____ 两端的电压；当开关断开时，电压表有没有示数： 。L1有，测的是电源电压4.如下图所示的电路中，开关闭合后，电压表测量的是那只灯泡两端的电压？答案6.如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压试一试C关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C４、如图所示，图中电压表Ｖ１测的是灯______
两端的电压，电压表Ｖ２测的是灯________两端
的电压，电压表Ｖ测的是灯___________两端的
电压Ｌ１Ｌ２Ｌ１和Ｌ２1.按照电流的流向分析电路，观察电压表与谁并联。2.电压表跟谁并联，测的就是谁的电压3.需要测谁的电压，就将电压表的两根接线柱接在谁的两边如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？ 不正确，因为接到后电压表的正负接线柱就接反了。如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？有错误，电压表测的是电源电压如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏D如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表B 如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路C连接实物图
