3.4 简单机械 （第1课时）

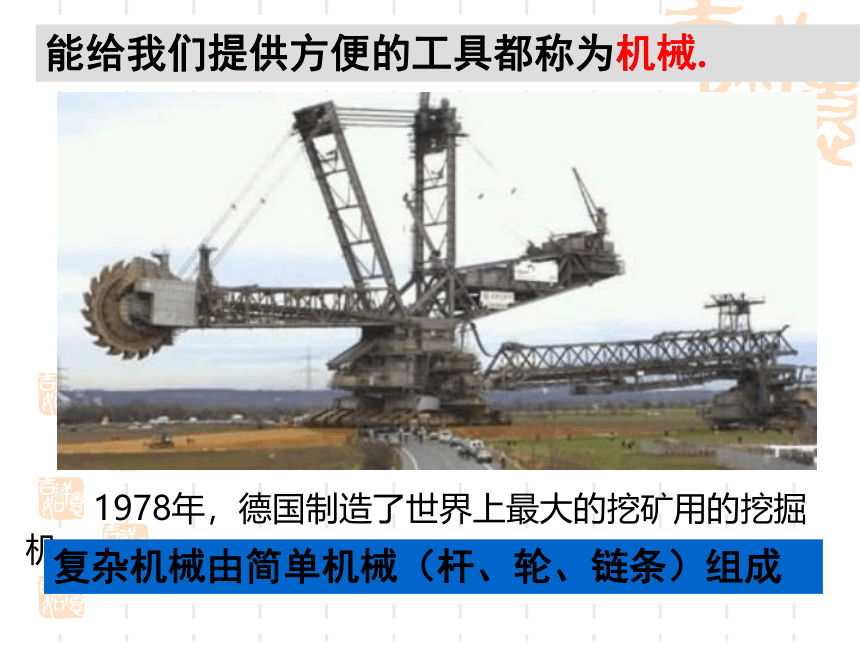

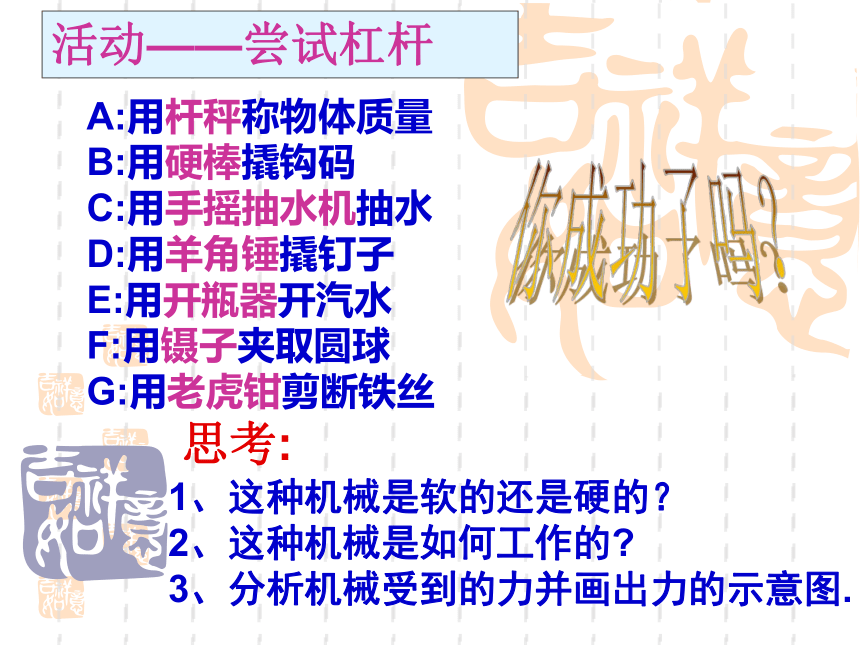

课件36张PPT。小小的弹簧秤能称出大象的重量吗?第三节、认识简单机械现代化设备 1978年，德国制造了世界上最大的挖矿用的挖掘机。能给我们提供方便的工具都称为机械. 复杂机械由简单机械（杆、轮、链条）组成 简单机械杠杆（一）活动——尝试杠杆A:用杆秤称物体质量

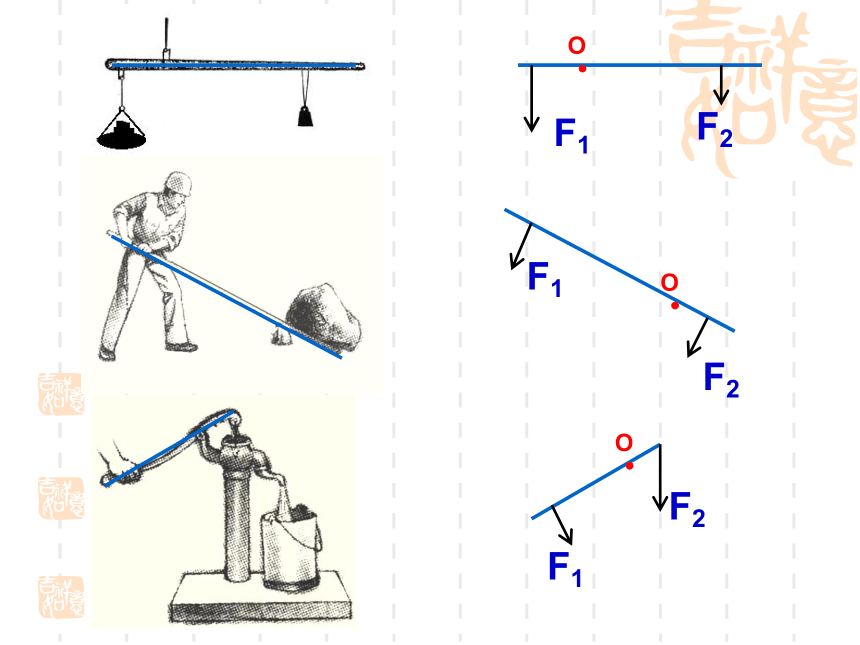

B:用硬棒撬钩码
C:用手摇抽水机抽水
D:用羊角锤撬钉子
E:用开瓶器开汽水

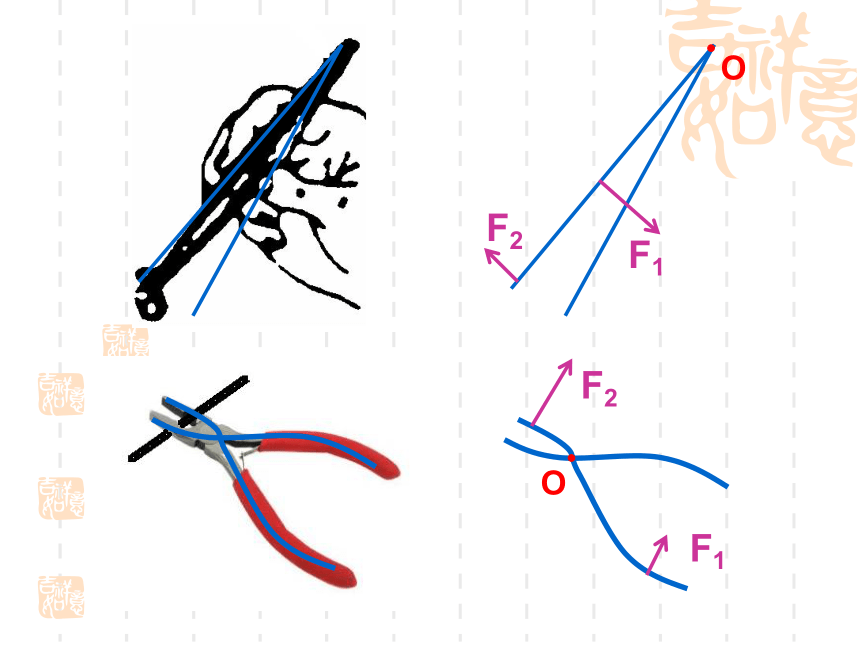

F:用镊子夹取圆球
G:用老虎钳剪断铁丝1、这种机械是软的还是硬的？
2、这种机械是如何工作的?

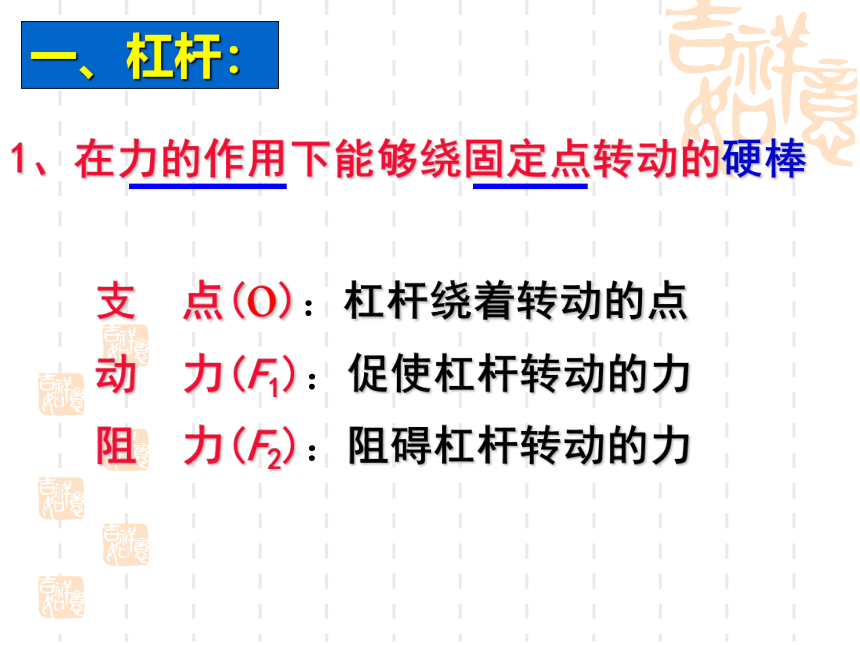

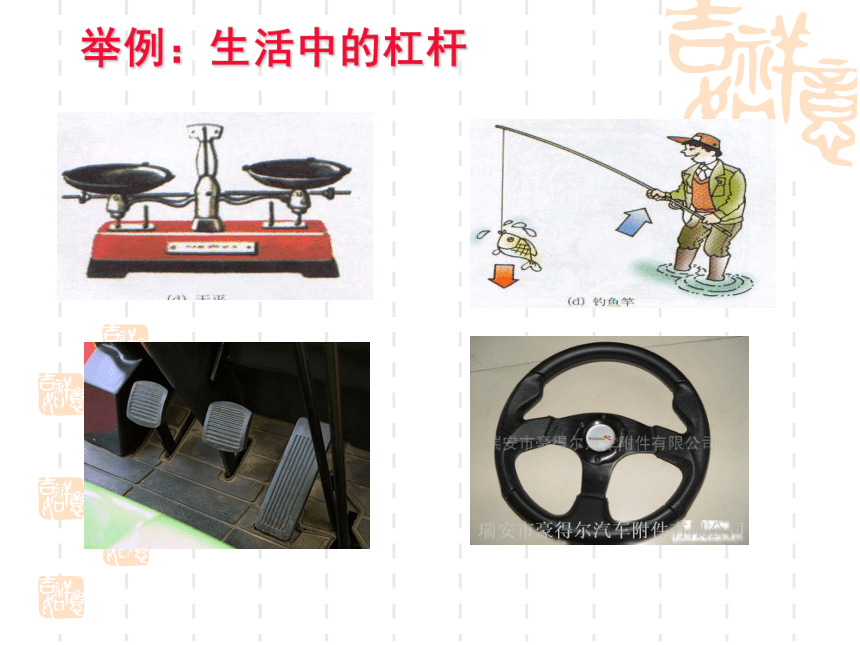

3、分析机械受到的力并画出力的示意图.你成功了吗？思考:OO支 点(o)：杠杆绕着转动的点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力1、在力的作用下能够绕固定点转动的硬棒 一、杠杆：举例：生活中的杠杆舂桔槔中国古代对杠杆也有广泛的使用力使杠杆转动的效果跟哪些因素有关？活动——探究杠杆 猜想假设：与支点到力的作用点间的距离有关与阻力大小有关与力的作用方向有关活动——探究杠杆 ooo实验设计：实验测定：杠杆平衡：杠杆静止或匀速转动与支点到力的作用点间的距离有关( X )与支点到力的作用线的距离有关( ? )与力的作用方向有关( ? )与阻力大小有关分析论证： 在保持作用力不变的情况下，力的作用效果并不是由支点与力的作用点间的距离决定的，而是由支点与力的作用线之间的距离决定的。 力臂： 支点到力的作用线之间的距离。 用L表示L1L2L1L1L2L2动力臂(L1)：从支点到动
力作用线的距离阻力臂(L2)：从支点到阻

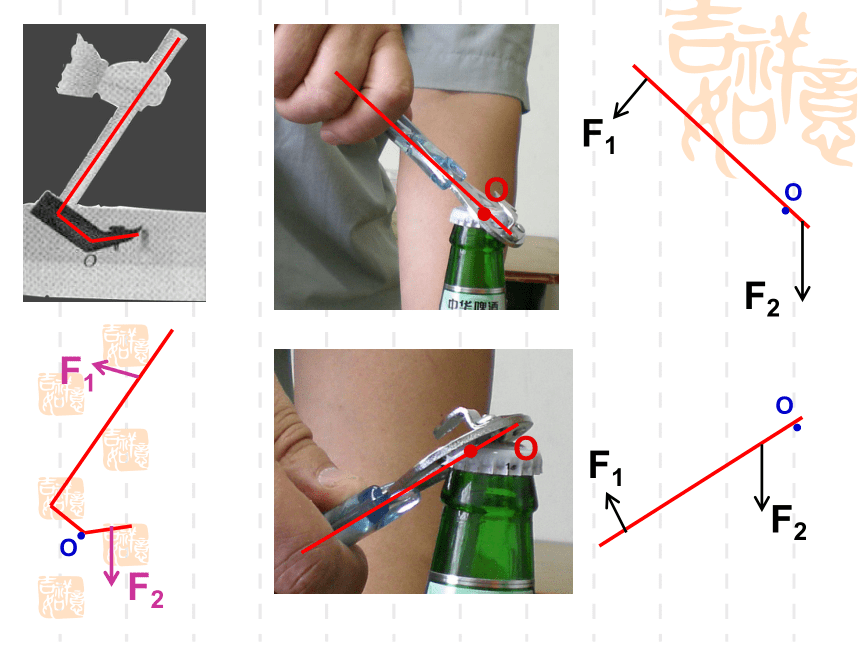

力作用线的距离oL2L1(力的作用线：通过力的作用点，沿力的方向所画的直线)F2F1OOF1F2OF1F2L1L2L2L1L2L1F1F2 O OF2F1L1L2L1L2 使用杆杠打开饮料瓶盖.再想一想:根据杠杆原理,还有其它开法吗?活动——应用杠杆 方法3方法4小结杠杆 1、杠杆：在力的作用下能够绕固定点转动的硬棒 2、杠杆的五要素：支点动力动力臂阻力阻力臂1、画杠杆的五要素。概念方法2、用实验的来探究物理规律。……拓展——巧用杠杆 小小的弹簧秤能称出大象的重量吗?人身上的杠杆课后探究
