第二十一章 第1节 现代顺风耳——电话

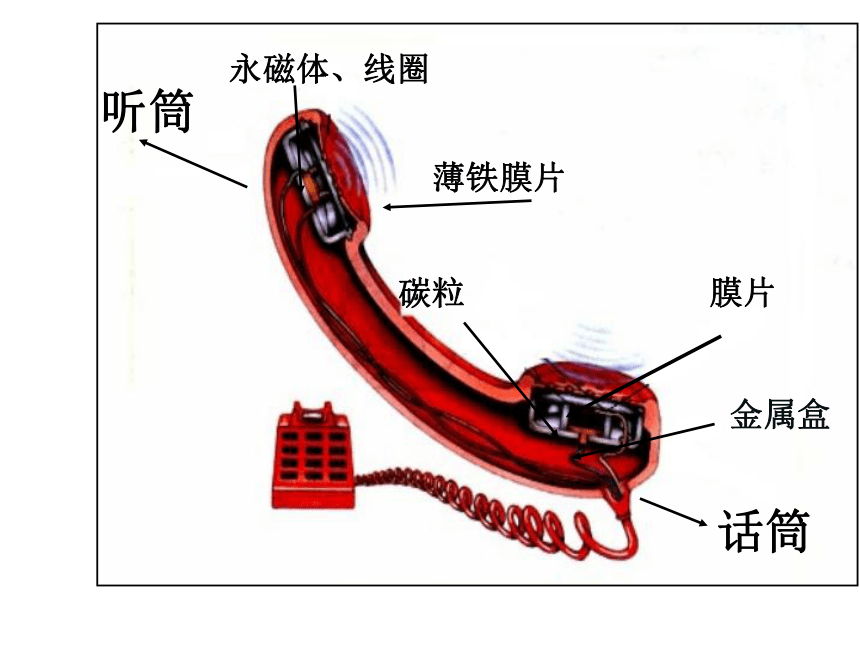

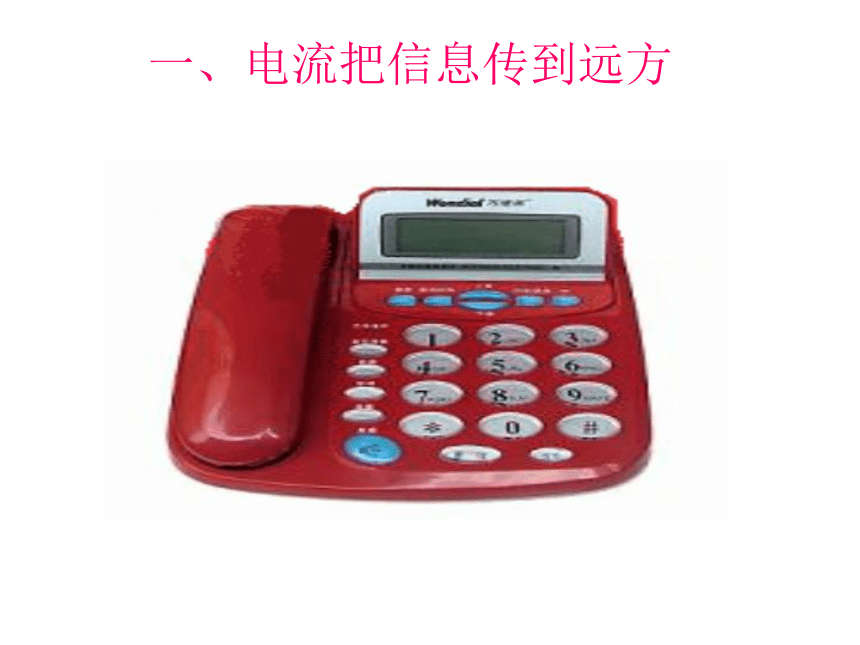

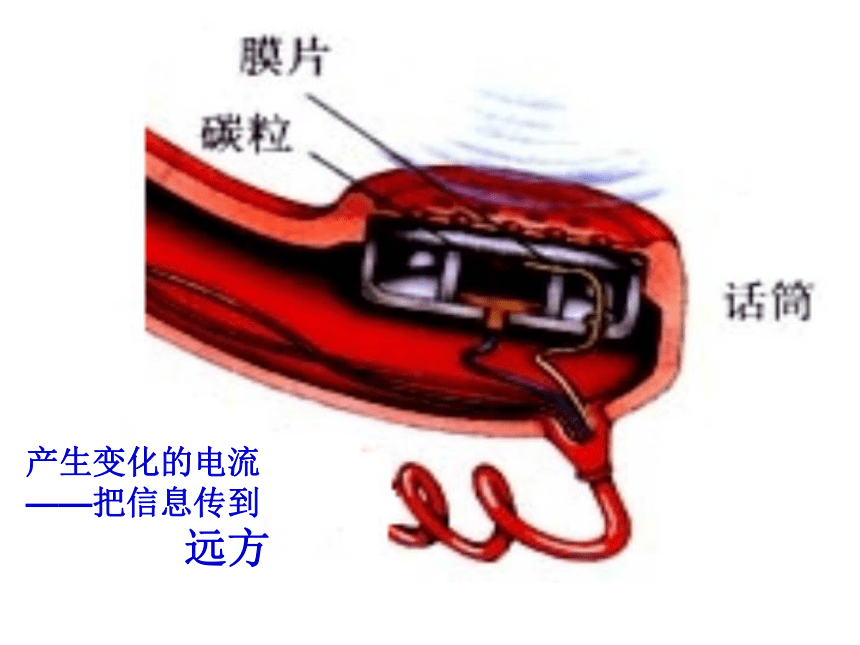

课件12张PPT。第二十一章 第1节现代顺风耳——电话一、电流把信息传到远方听筒话筒永磁体、线圈薄铁膜片碳粒膜片金属盒产生变化的电流
——把信息传到

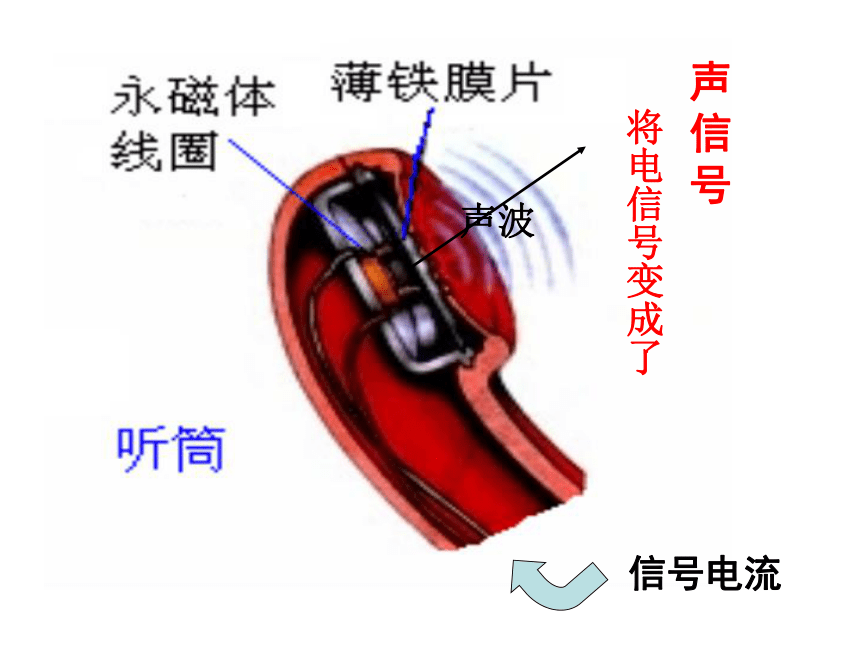

远方信号电流声波将电信号变成了声
信
号(老式)

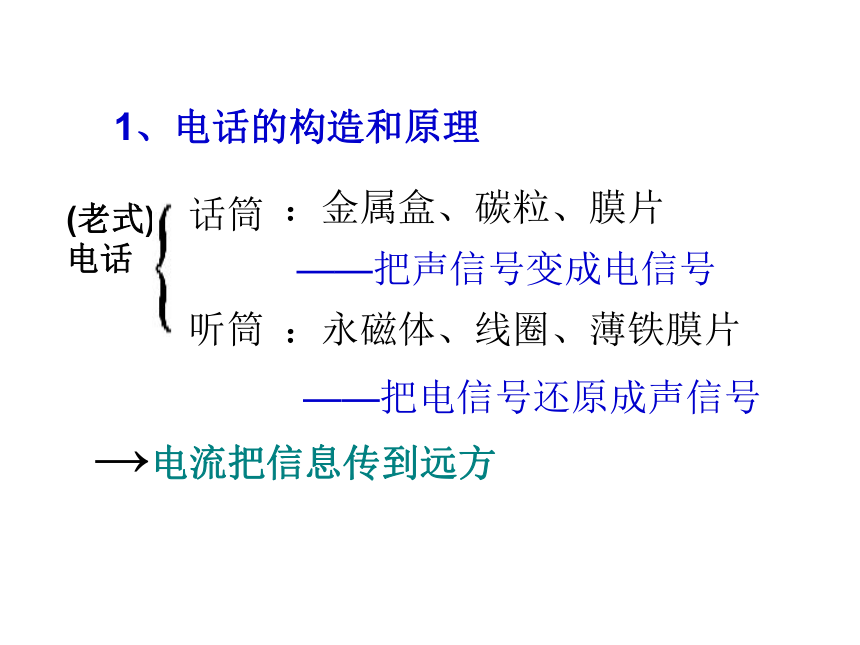

电话话筒听筒：金属盒、碳粒、膜片：永磁体、线圈、薄铁膜片——把声信号变成电信号——把电信号还原成声信号→电流把信息传到远方1、电话的构造和原理说话时声带振动而发出声音→引起介质空气振动传播声音→空气振动而引起话筒内碳精盘内碳粒忽松忽紧→导致电路中电阻忽大、忽小→引起电路中电流忽大、忽小→从而引起膜片内的振动而发声.
声音使介质空气振动传播→空气振动引起耳膜振动→听到说话人的声音.
2、电话中声音的传递过程二、电话交换机一共需要 对电话线；10一共需要 对电话线。5交换机ABCDABCDE早期的人工电话交换机。它能为50家电话用户提供服务 程控交换机提高线路的利用率手工操作自动控制电磁继电器控制——话务员 使用电话交换机的好处是（ ）。 电话交换机
（发展史）电子计算机程序控制三、模拟信号和数字信号１、电话分为模拟和数字两种。２、模拟信号：话筒将声音转换成信号电流，这种
信号电流的频率、振幅变化的情况跟声音的频率
振幅变化的情况完全一样，“模仿”着声信号的“一举一动”这种电流传递的信号叫做模拟信号。.
３、数字信号：用不同符号的不同组合表示的信 号叫做数字信号。 数字信号抗干扰能力强、无噪声积累、便于存储、处理和交换等优点，所以各国都在积极发展数字通信。
