14.1怎样认识电阻

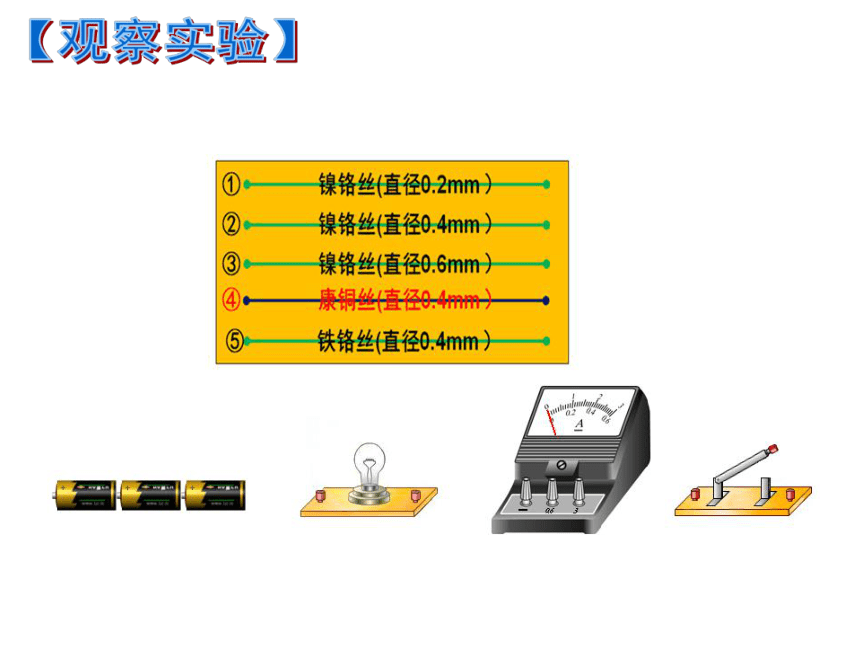

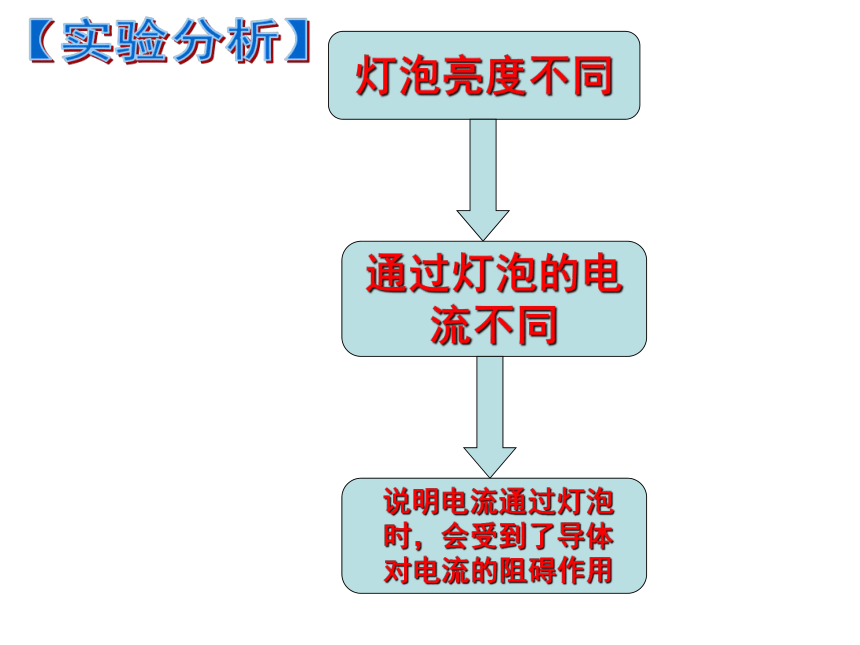

课件23张PPT。【观察实验】灯泡亮度不同通过灯泡的电
流不同 说明电流通过灯泡
时，会受到了导体

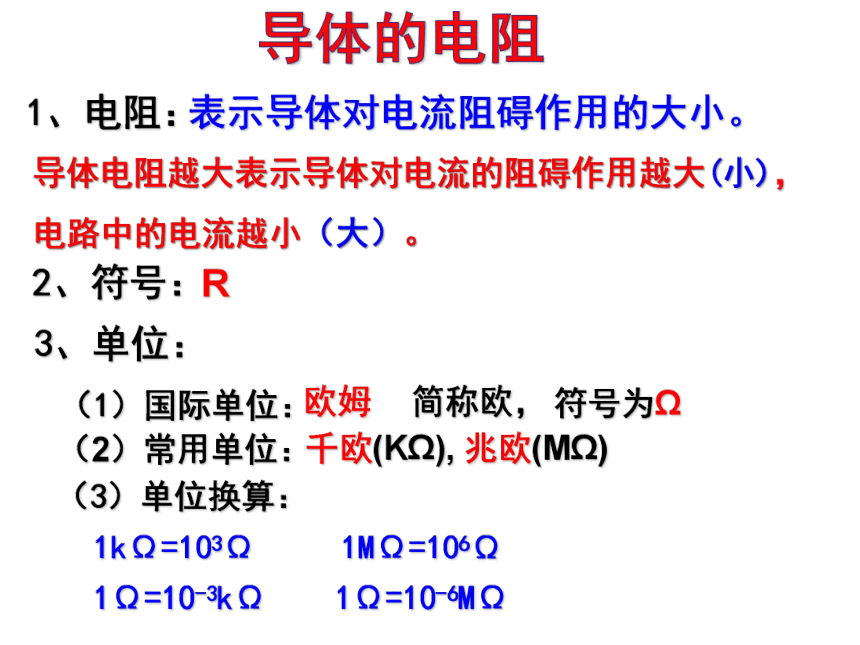

对电流的阻碍作用【实验分析】14.1 怎样认识电阻1、电阻：导体电阻越大表示导体对电流的阻碍作用越大(小)，

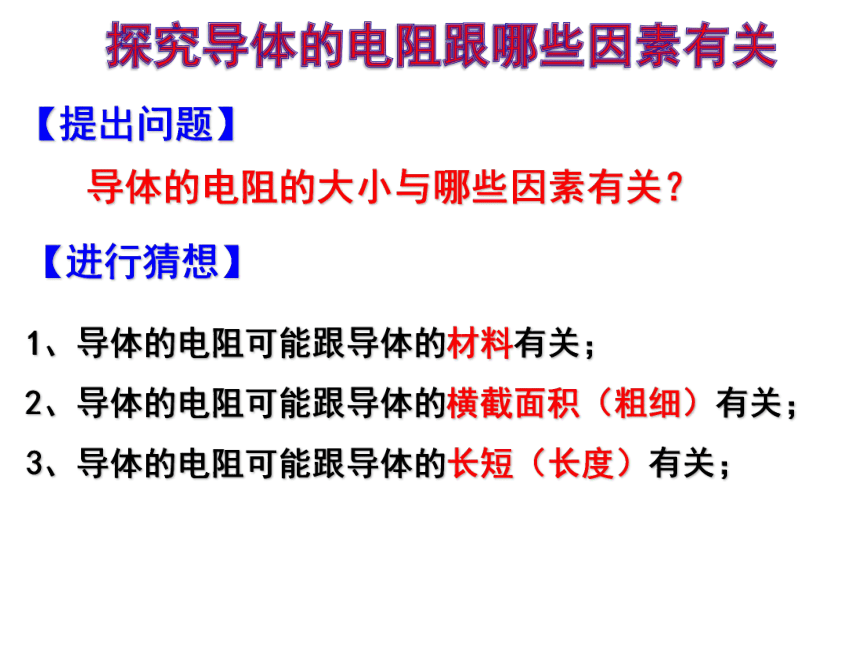

电路中的电流越小（大）。3、单位：（1）国际单位：2、符号：1kΩ=103Ω 1MΩ=106Ω （3）单位换算：1Ω=10-3kΩ 1Ω=10-6MΩ R千欧(KΩ), 兆欧(MΩ)欧姆简称欧，符号为Ω（2）常用单位：表示导体对电流阻碍作用的大小。导体的电阻【提出问题】【进行猜想】1、导体的电阻可能跟导体的材料有关；
2、导体的电阻可能跟导体的横截面积（粗细）有关；

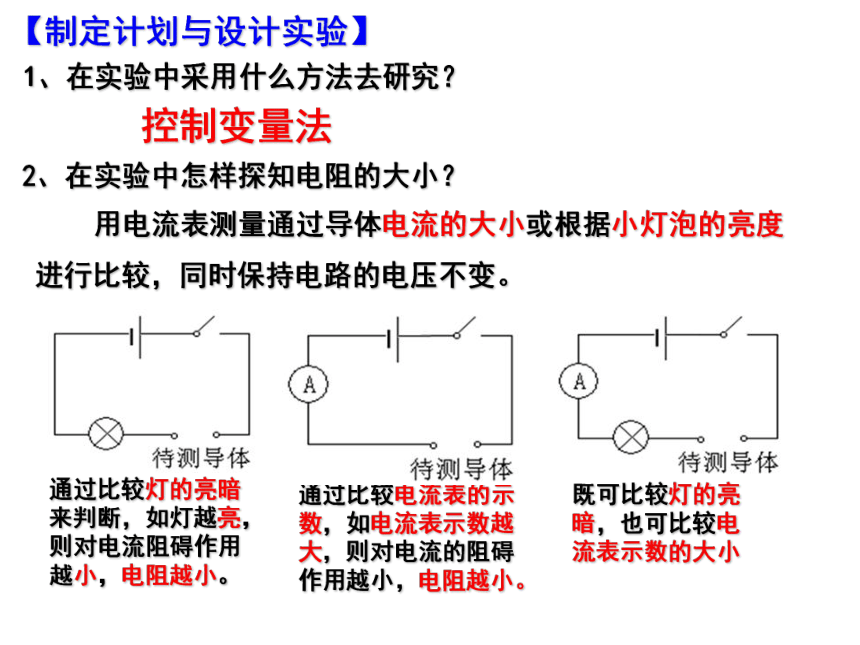

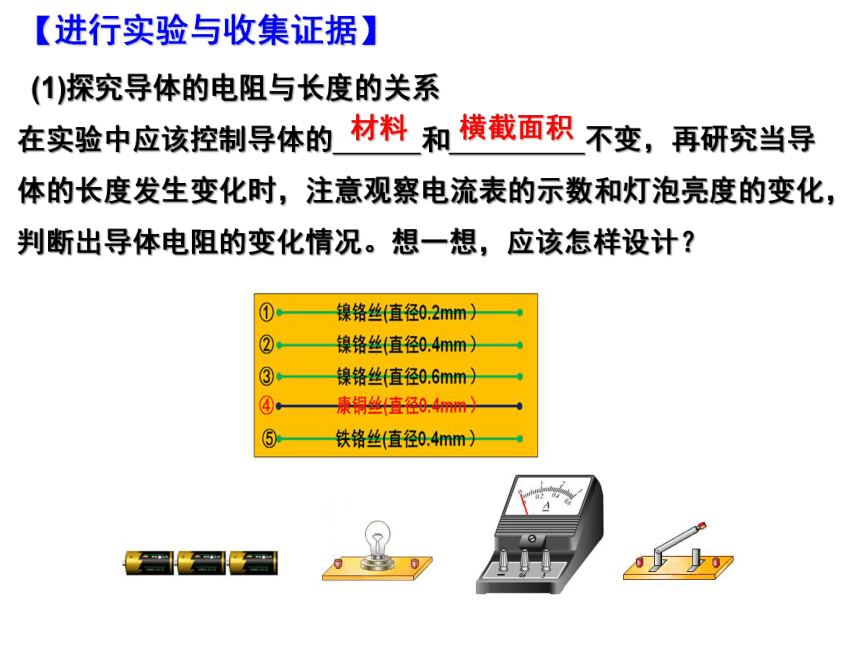

3、导体的电阻可能跟导体的长短（长度）有关； 探究导体的电阻跟哪些因素有关 导体的电阻的大小与哪些因素有关？2、在实验中怎样探知电阻的大小？ 用电流表测量通过导体电流的大小或根据小灯泡的亮度进行比较，同时保持电路的电压不变。通过比较灯的亮暗来判断，如灯越亮，则对电流阻碍作用越小，电阻越小。通过比较电流表的示数，如电流表示数越大，则对电流的阻碍作用越小，电阻越小。既可比较灯的亮暗，也可比较电流表示数的大小控制变量法1、在实验中采用什么方法去研究？【制定计划与设计实验】 (1)探究导体的电阻与长度的关系
在实验中应该控制导体的 和 不变，再研究当导体的长度发生变化时，注意观察电流表的示数和灯泡亮度的变化，判断出导体电阻的变化情况。想一想，应该怎样设计？材料横截面积【进行实验与收集证据】 (2)探究导体的电阻与粗细（横截面积）的关系

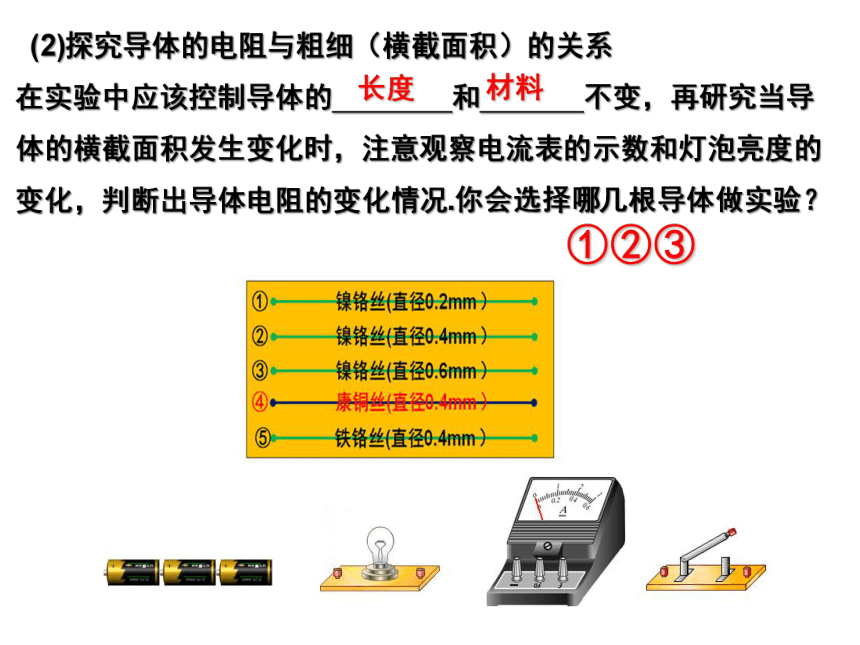

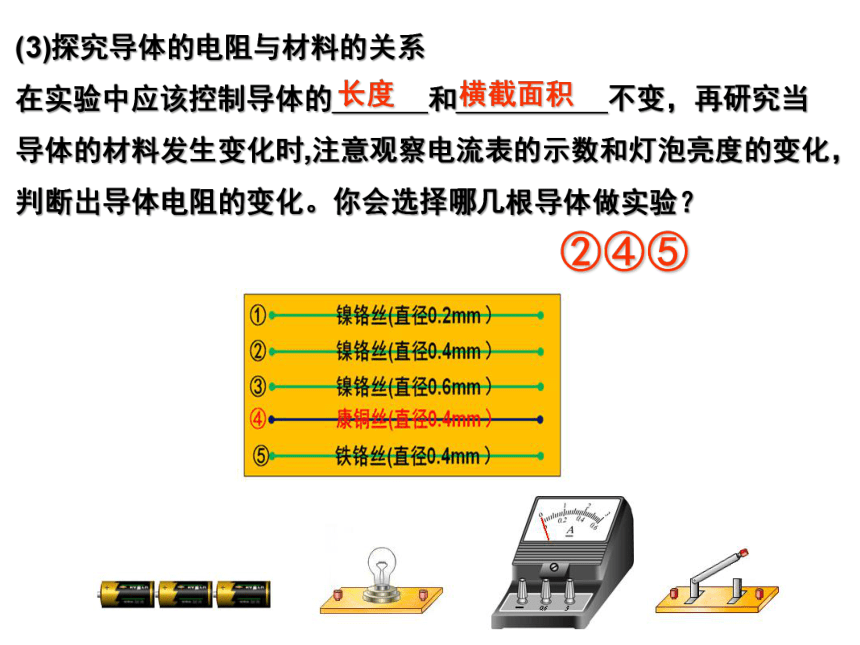

在实验中应该控制导体的 和 不变，再研究当导体的横截面积发生变化时，注意观察电流表的示数和灯泡亮度的变化，判断出导体电阻的变化情况.你会选择哪几根导体做实验？材料长度①②③(3)探究导体的电阻与材料的关系
在实验中应该控制导体的 和 不变，再研究当导体的材料发生变化时,注意观察电流表的示数和灯泡亮度的变化，判断出导体电阻的变化。你会选择哪几根导体做实验？长度横截面积②④⑤【实验记录】1、通过分析实验次数1和2可知，导体的电阻跟________有关。在材料和横截面积相同的情况下，导体越长，电阻越______。
2、通过分析实验次数_____________可知，导体的电阻跟导体的横截面积有关。在材料和长度相同的情况下，导体的横截面积越大，电阻越_____。
3、通过分析实验次数3、5、6可知，导体的电阻跟________有关，在长度和横截面积相同的情况下，不同材料的导体，其电阻是_________。长度小1、3、4大材料不同的【实验结论】2、导体的电阻是导体本身的一种性质1、导体电阻的大小跟导体的材料、长
度和横截面积有关 探究导体的电阻与温度的关系
在实验中应该控制导体的 、 和 不变，再研究当导体的温度发生变化时，注意观察电流表的示数和灯
泡亮度的变化，判断出导体电阻的变化情况。横截面积材料长度【实验结论】2、导体的电阻是导体本身的一种性质1、导体电阻的大小跟导体的材料、长
度和横截面积有关3、导体的电阻还跟导体的温度有关电阻的物理意义：
例如：查表（P74表格）可知：铜的电阻：0.017Ω 长1米、横截面积为1平方毫米的铜在20摄氏度时的电阻是0.017Ω1、定值电阻：（1）定义：阻值固定不变的电阻器。（2）在电路图中的符号：（3）日常生活中常见的一些定值电阻：电阻器2、变阻器：（1）定义：阻值可以调节变化的电阻器。（2）种类：滑动变阻器和电位器（3）日常生活中常见的一些变阻器：3、滑动变阻器：（3）在电路图中的符号及结构示意图：（1）构造：接线柱、瓷筒、电阻丝、金属杆、滑片、支架（2）铭牌上（50Ω1.5A）的物理意义： 这个滑动变阻器的最大阻值为50Ω(阻值变化范围为0--50Ω)，允许通过的最大电流为1.5A。（4）接法：① 在6种接法中，只有4种（AC、AD、BC、BD）的接法能改变电阻的，也就是说滑动变阻要采用“一上一下”的接法；② 当同时接在上接线柱时，电阻最小，几乎为零；同时接在下接线柱时，电阻最大。③判断电阻的变化:主要看下接线柱，当滑片到下接线柱的长度变长时，电阻变大；当滑片到下接线柱的长度变短时，电阻变小。第一种：接AB第二种：接AC第三种：接AD第四种：接BC第五种：接BD第六种：接CD（5）原理： 通过改变导体接入电路中的电阻丝的长度来改变电阻大小的，从而改变电路中的电流。电阻箱R=3×1000+6×100+0×10+8×1=3608Ω五、用滑动变阻器改变通过小灯泡的电流1、器材：电源、开关、导线、小灯泡、滑动变阻器、
电流表2、实验步骤：（1）按电路图连接好电路；（2）闭合开关，移动滑片P，同时观察电流表示数和灯泡亮度的变化，并做好记录；（3）断开开关，整理仪器。（1）连接电路时，开关要断开；（2）开关闭合时，滑片移至阻值最大处；注意：（3）滑动变阻器的作用：①改变电路中的电流和部分电路两端的电压
②保护电路1、滑动变阻器跟所要控制的电路_______联。
2、在六种接法中，只有_____种接法是正确的，也就是
说滑动变阻器要采用 的接法。
3、接哪两个接线柱时，它的电阻最小，几乎为零？

接哪两个接线柱时，它的电阻最大？
4、在开关闭合前，滑动变阻器的滑片应移至阻值
____________处。（选“最大”或“最小”）
串4“一上一下”上接线柱下接线柱最大线圈（电阻丝）滑片P金属杆A、B、C、D（接线柱）瓷筒支架ABCD铭牌50Ω1.5A
