人教版八年级上册第五章 第1节透镜 课件 (共23张PPT)

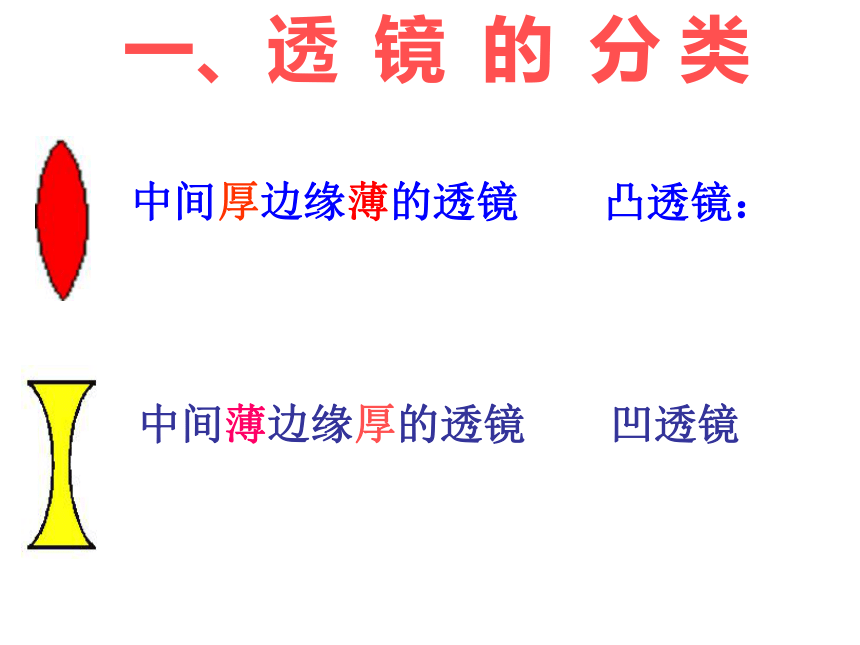

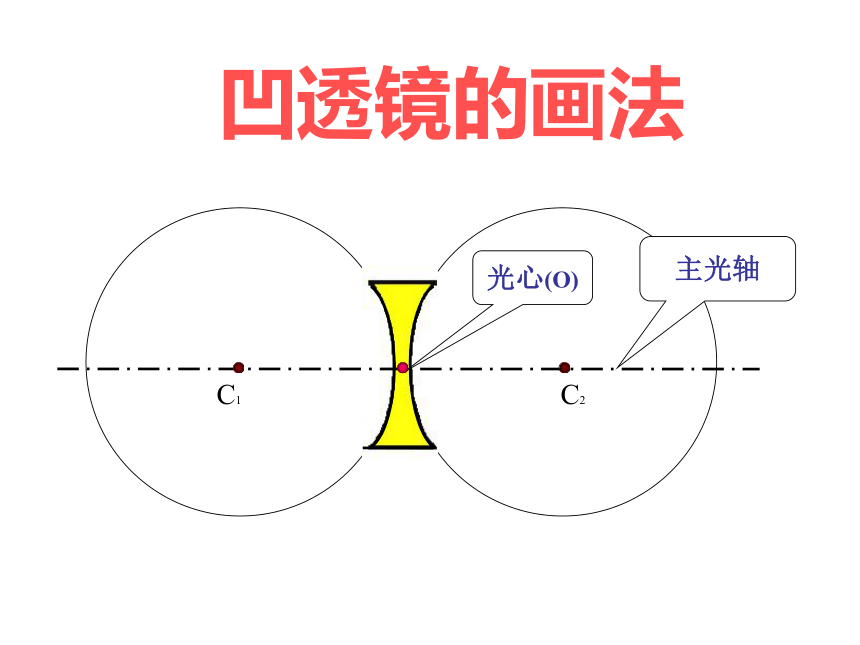

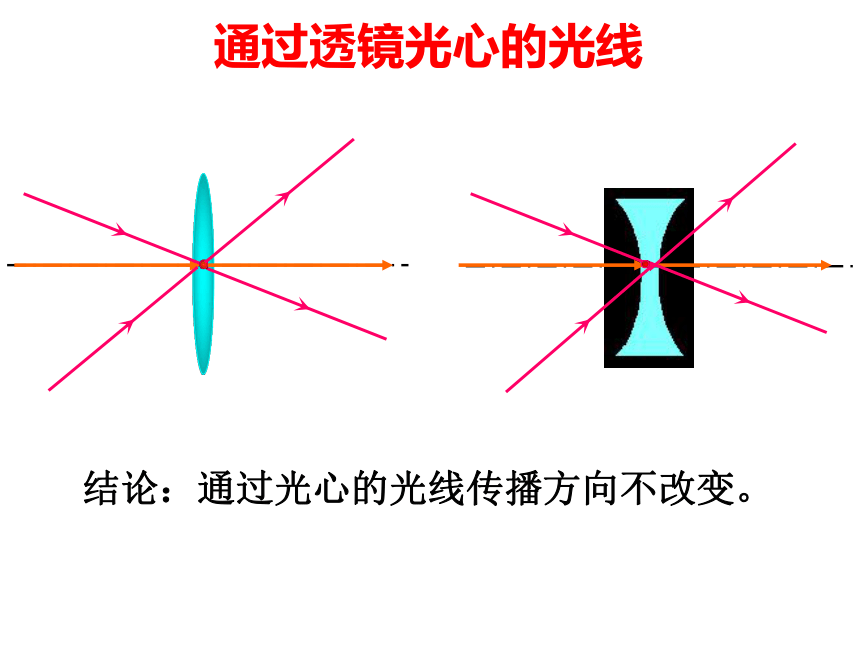

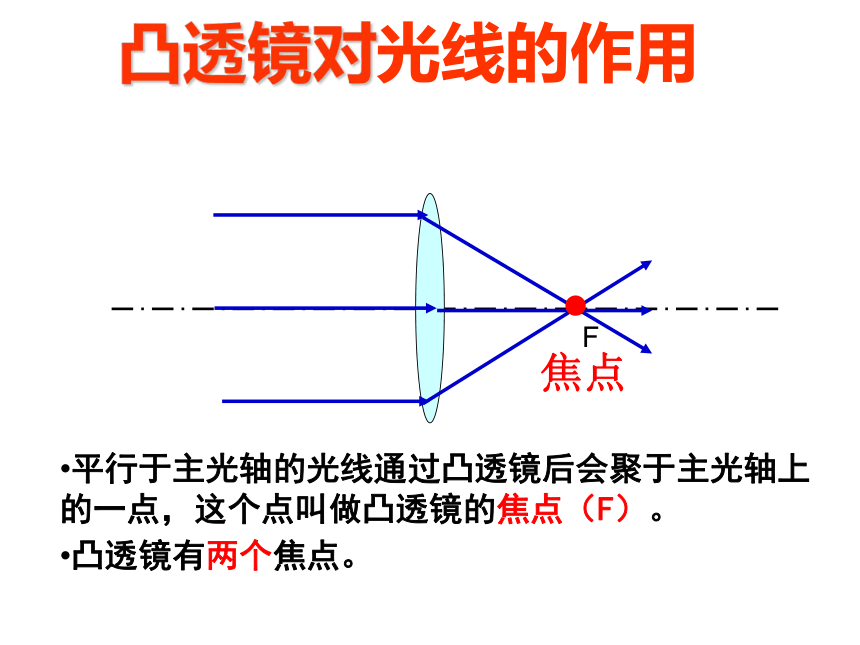

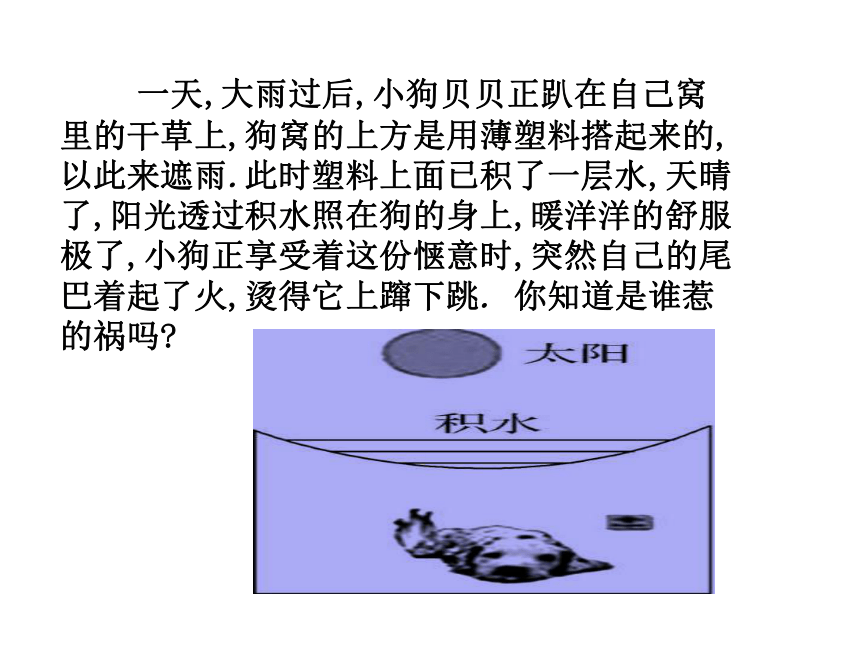

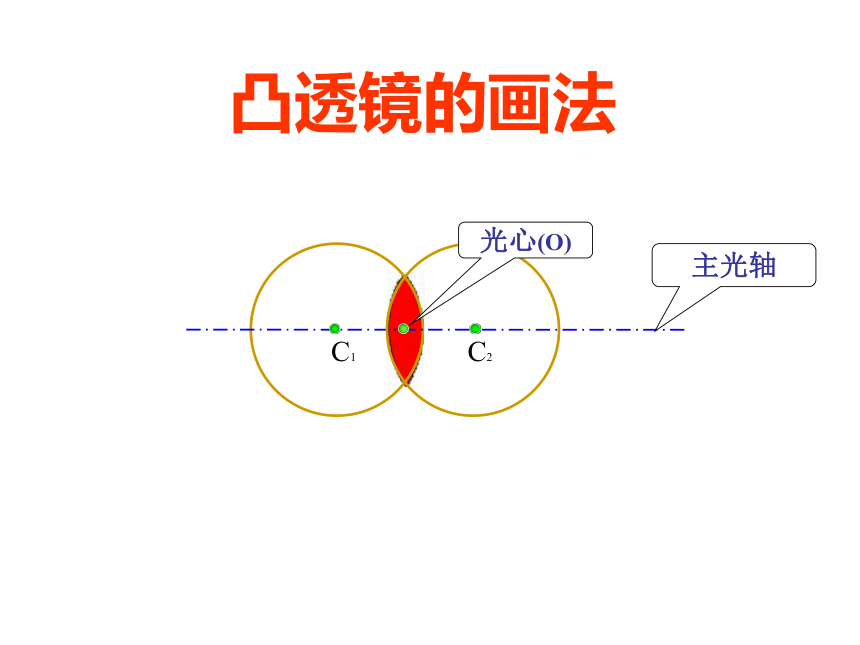

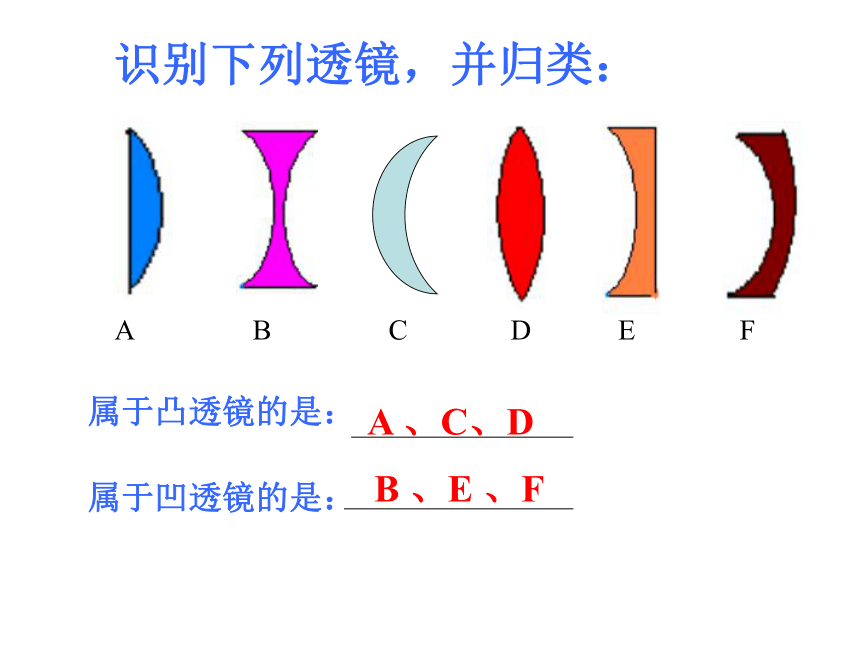

课件23张PPT。八年级物理·上 新课标[人] 第1节 透镜第五章 透镜及其应用 一天,大雨过后,小狗贝贝正趴在自己窝里的干草上,狗窝的上方是用薄塑料搭起来的,以此来遮雨.此时塑料上面已积了一层水,天晴了,阳光透过积水照在狗的身上,暖洋洋的舒服极了,小狗正享受着这份惬意时,突然自己的尾巴着起了火,烫得它上蹿下跳. 你知道是谁惹的祸吗?中间厚边缘薄的透镜 中间薄边缘厚的透镜 一、透 镜 的 分 类凸透镜：凹透镜 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：凸透镜的画法 C1 C2主光轴光心(O)凹透镜的画法 C2 C1主光轴光心(O)通过透镜光心的光线结论：通过光心的光线传播方向不改变。 二、探究： 透镜对光的作用1.凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。凸透镜对光线的作用F焦点平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。凸透镜有两个焦点。2.凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。凹透镜对光线的作用凹透镜有两个虚焦点F焦点平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。三、焦距F焦点F焦点焦距f焦距f焦点到凸透镜光心的距离叫做焦距( f )。如何测凸透镜的焦距平行光会聚法测焦距:将凸透镜正对着太阳光，在透镜的另一侧放张白纸，改变透镜和白纸间的距离，直到在白纸上找到一个最小最亮的光斑，用刻度尺量出光斑到透镜的距离即为焦距。正对着最小最亮的光斑F虚焦点虚焦点到凹透镜光心的距离叫做焦距( f )。FFFF1. 通过光心的光线 传播方向不改变。2.平行于主光轴的光线 经凸透镜折射后通过焦点。
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3.经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。　三条特殊光线 1.小华用　　　透镜会聚太阳光,在距透镜的距离等于　　　处可点燃火柴,把一个点光源放在凸透镜的　　　处,通过凸透镜折射后将成为一束平行光.?凸焦距焦点解析:凸透镜对光线有会聚作用,太阳光射向地球可以看成平行光,凸透镜正对着太阳光,平行光线平行于主光轴,经凸透镜折射后会聚在主光轴上一点,该点就是凸透镜的焦点,焦点到透镜光心的距离叫做焦距,则在焦点处可点燃火柴,即火柴距透镜的距离等于焦距.因为通过焦点的光线经凸透镜折射后折射光线将平行于主光轴射出,所以为了让光线通过凸透镜折射后成为一束平行光,应该把点光源放在凸透镜的焦点处. 2.下列光学器件中,对光起会聚作用的是(　　)　　　　　 　　　　　 　　　　　
A.潜望镜 B.凸透镜
C.平面镜 D.凹透镜B解析:潜望镜由平面镜组成,用于改变光路;学过的光学元件有:凸透镜、凹透镜、平面镜、凸面镜、凹面镜.其中对光线有会聚作用的光学元件有:凸透镜、凹面镜.平面镜对光线既不发散也不会聚.凹透镜和凸面镜对光线有发散作用.故选B. 3.关于凸透镜的焦点和焦距,下列说法正确的是 (　　)
A.凸透镜有两个虚焦点
B.凸透镜有两个实焦点,两侧的两个焦距是相等的
C.平行于主光轴的光线经凸透镜后会聚于任一点
D.把点光源放在焦点上,通过凸透镜的光线不一定平行于主光轴解析:凸透镜有两个实焦点,故A错误;凸透镜有两个实焦点,两侧的两个焦距是相等的,故B正确;平行于主光轴的光线经凸透镜后会聚于焦点,故C错误;平行于凸透镜主光轴的光线经凸透镜折射后都可以会聚到焦点上,根据光路的可逆性,点光源放在焦点上时,通过凸透镜的光线一定平行于主光轴,故D错误.故选B. 3.关于凸透镜的焦点和焦距,下列说法正确的是 (　　)
A.凸透镜有两个虚焦点
B.凸透镜有两个实焦点,两侧的两个焦距是相等的
C.平行于主光轴的光线经凸透镜后会聚于任一点
D.把点光源放在焦点上,通过凸透镜的光线不一定平行于主光轴B 4.如图所示是小明同学画的一条光线通过
凸透镜或通过凹透镜后折射的光路图,错误
的是(　　)
解析:A.正确,过焦点的光线经凸透镜折射后,平行于主光轴;B.正确,平行于主光轴的光线经凸透镜折射后将过焦点;C.错误,平行于主光轴的光线经凹透镜折射后的光线的反向延长线过虚焦点;D.正确,射向虚焦点的光线经凹透镜折射后,将平行于主光轴.故选C. 4.如图所示是小明同学画的一条光线通过
凸透镜或通过凹透镜后折射的光路图,错误
的是(　　)
C
