人教版八年级物理上册第五章第2节生活中的透镜课件（共29张PPT）

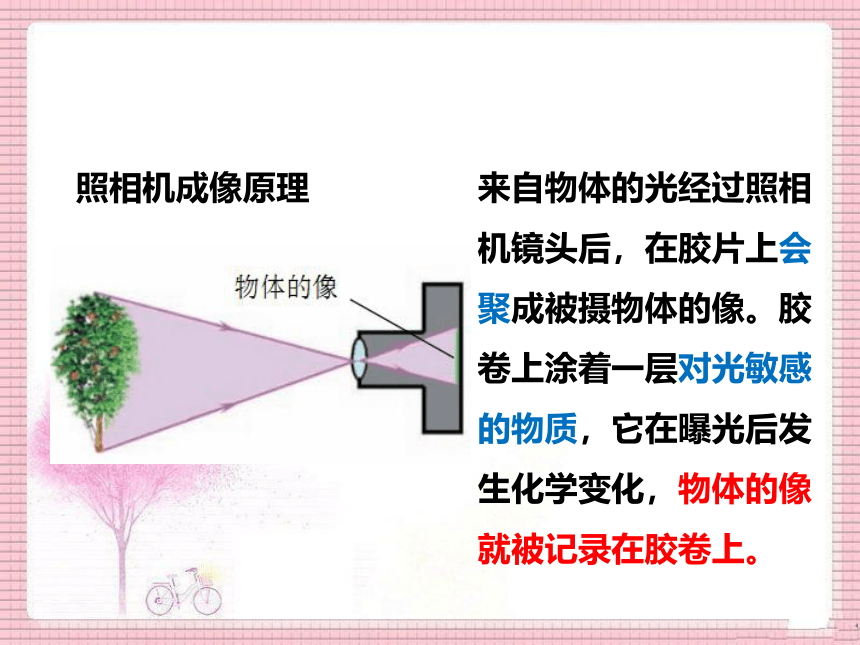

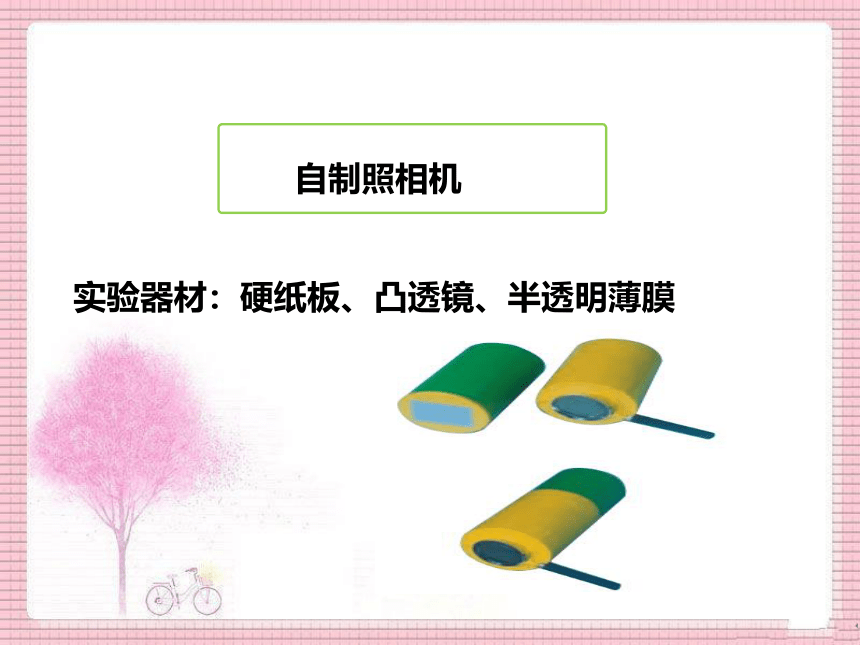

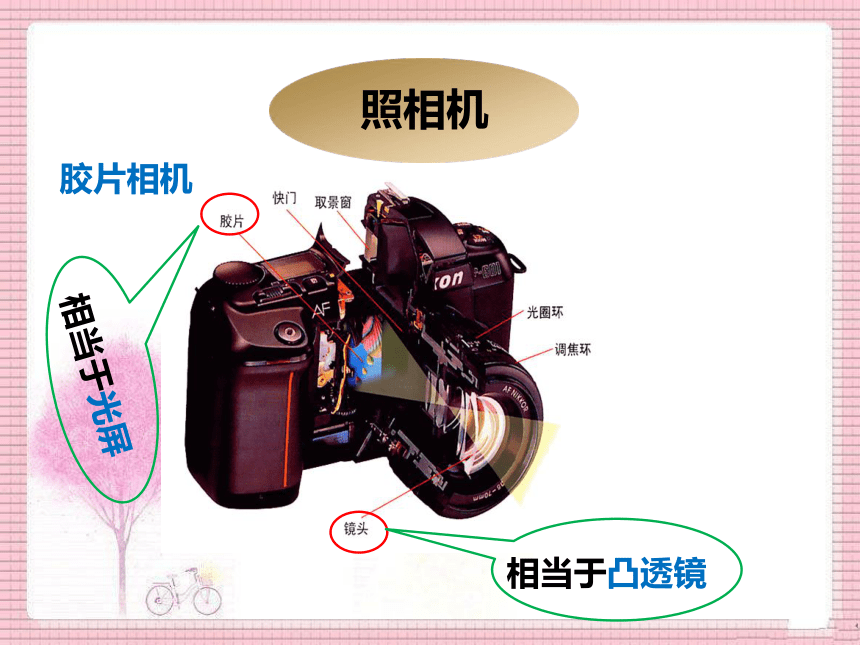

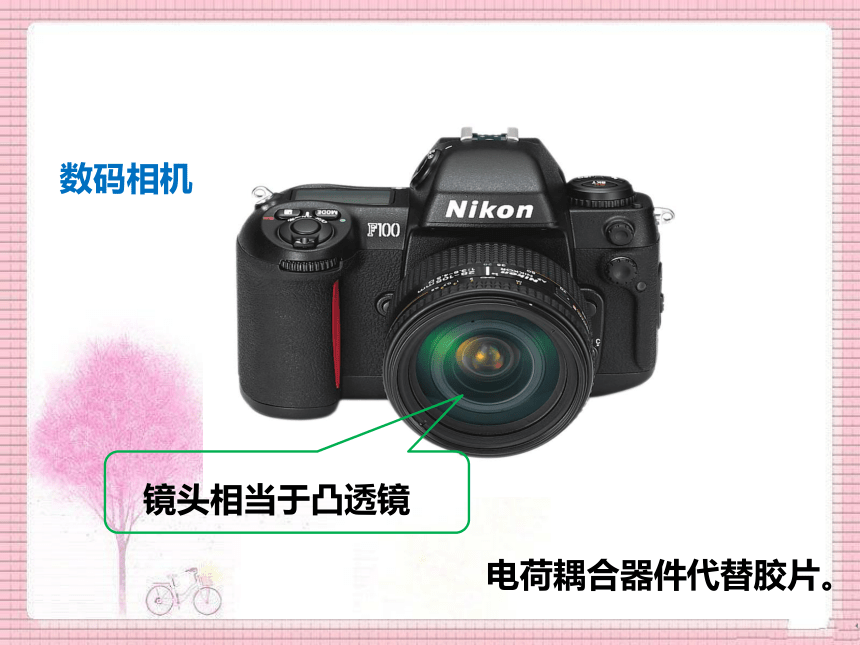

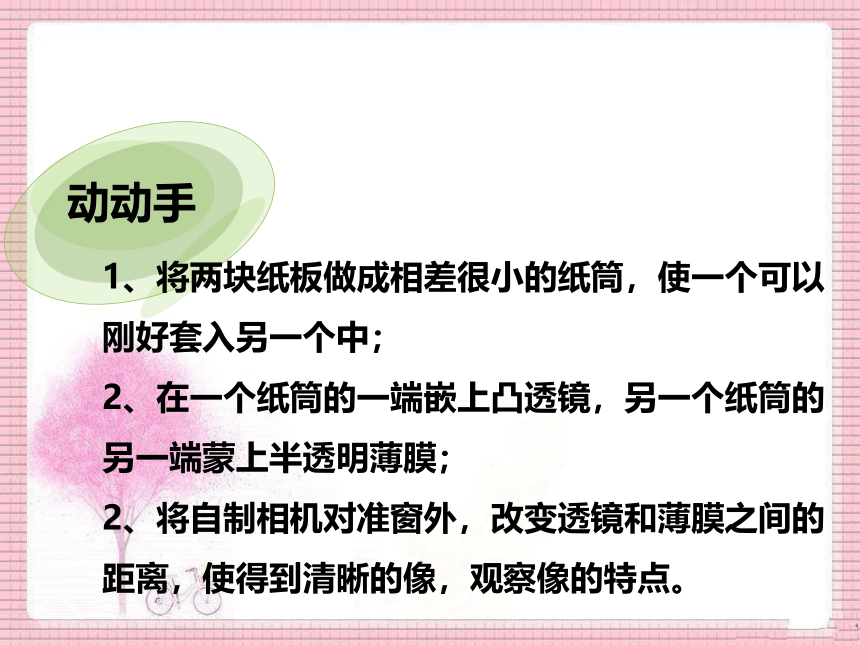

课件29张PPT。第五章 透镜及其应用第２节 生活中的透镜照相机相当于凸透镜相当于光屏胶片相机镜头相当于凸透镜数码相机电荷耦合器件代替胶片。照相机成像原理来自物体的光经过照相机镜头后，在胶片上会聚成被摄物体的像。胶卷上涂着一层对光敏感的物质，它在曝光后发生化学变化，物体的像就被记录在胶卷上。自制照相机实验器材：硬纸板、凸透镜、半透明薄膜动动手1、将两块纸板做成相差很小的纸筒，使一个可以刚好套入另一个中；
2、在一个纸筒的一端嵌上凸透镜，另一个纸筒的另一端蒙上半透明薄膜；

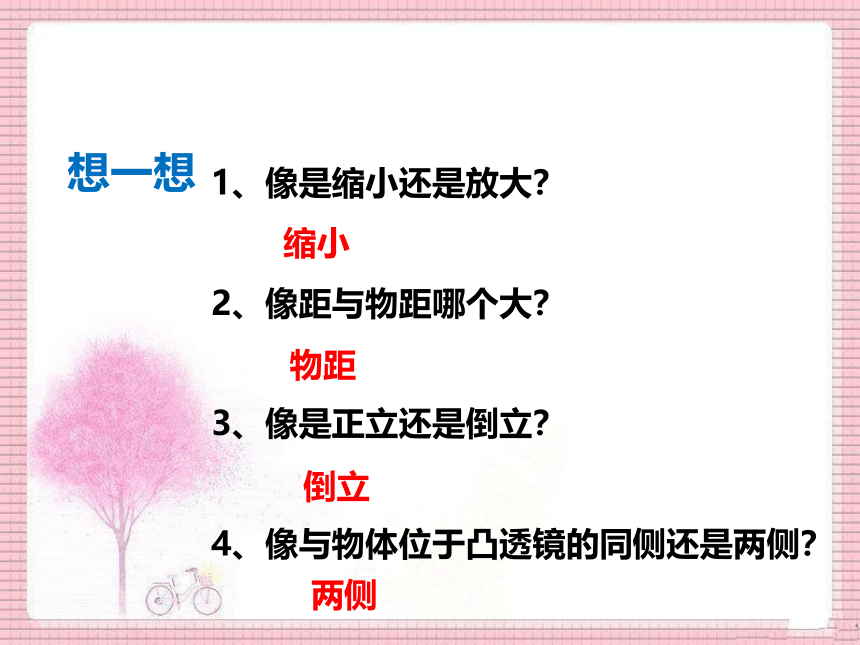

2、将自制相机对准窗外，改变透镜和薄膜之间的距离，使得到清晰的像，观察像的特点。想一想1、像是缩小还是放大？
2、像距与物距哪个大？
3、像是正立还是倒立？
4、像与物体位于凸透镜的同侧还是两侧？ 缩小物距倒立两侧物距（U）像距（V）物体与像大小比较像小物距与像距大小比较物距大成缩小、倒立的像拍远景和近景时怎么调节？远近拍远景：增大物距、减小像距、像变小拍近景：减小物距、增大像距、像变大1.位置固定，焦距一定的相机拍摄无水的水池底上的图案后，在水池中放满水，再用该相机拍一张水池底图案的照片，相机正确的调节方法是（　　）
A．相机不用调节
B．相机镜头适当前移
C．相机镜头适当后移
D．水池底呈虚像，无法拍摄B投影仪反光镜光源投影片镜头（凸透镜）把投影仪上的平面镜（反光镜）取下，投影片放到载物台上（正放），调节镜头，在天花板上就能得到投影片上图案的像，再把反光镜安上，把图案打到屏幕上。投影仪的成像原理投影仪成像特点：1、像是缩小还是放大？像是正立还是倒立？像距与物距哪个大？投影仪（或幻灯机）成倒立、放大的实像。
像距大于物距。2、像与物体位于凸透镜的同侧还是异侧？像与物位于凸透镜的两侧2、下列光学仪器中，成放大实像的是（　　）
A．放大镜 B．照相机 C．投影仪 D．平面镜C放大镜 放大镜是凸透镜。放大镜成像原理把放大镜放在物体跟眼睛之间，适当调整距离，我们就能看清物体的细微之处。放大镜成放大正立的虚像生活中的放大镜3、如图是利用凸透镜观察课本上文字的情形，以下分析正确的是（　　）
A．左图看到的像是虚像，将透镜适当远离课本像会变小
B．右图看到的像是实像，将透镜适当远离课本像会变大
C．若两个透镜的焦距相同，则右图中透镜距离课本较近
D．若两个透镜到课本的距离相同，则右图中透镜的焦距较小D实像和虚像 实像：
由实际光线会聚而成的,能呈现在光屏上。 照相机、投影仪所成的像均为实像。物体和像位于凸透镜的两侧。虚像：
由光线的反向延长线相交而形成,不能呈现在光屏上。放大镜、平面镜成虚像。实像与虚像的区别成因不同实像虚像由实际光线会聚而成由实际光线的反向延长线会聚而成成像不同一般为倒立一般为正立承接不同能用光屏承接不能用光屏承接4、我国经常提到的像：①小孔成像②平面镜成像 ③放大镜成像 ④电影屏幕上的像 ⑤汽车观后镜中的像，其中（　　）
A．属于实像的是①②③
B．属于虚像的是②③④
C．由于反射而成的像是②⑤
D．由于折射而成的像是①③④C1.晴朗的天空飘着几朵白云，小聪同学向一个清澈的池塘看去，却发现红色的鲤鱼在白云间穿梭，以下分析正确的是（　　）
A．云是实像，鱼是虚像
B．云是虚像，鱼是实像
C．云和鱼都是虚像
D．云和鱼都是实像C2.下列说法中错误的是（　　）
A．眼睛能看到成在光屏上的像
B．有的虚像看的见，有的虚像看不见
C．眼睛可以直接看到凸透镜所成的实像
D．眼睛既能看到实像，也能看到虚像B我们都学了什么？生活中的透镜照相机投影仪成倒立、缩小的实像成倒立、放大的实像像与实物位于凸透镜的两侧
放大镜像与实物位于凸透镜的两侧成正立、放大的虚像像与实物位于凸透镜的同侧实像与虚像再见
