第11章 第2节 滑轮 (共15张PPT)

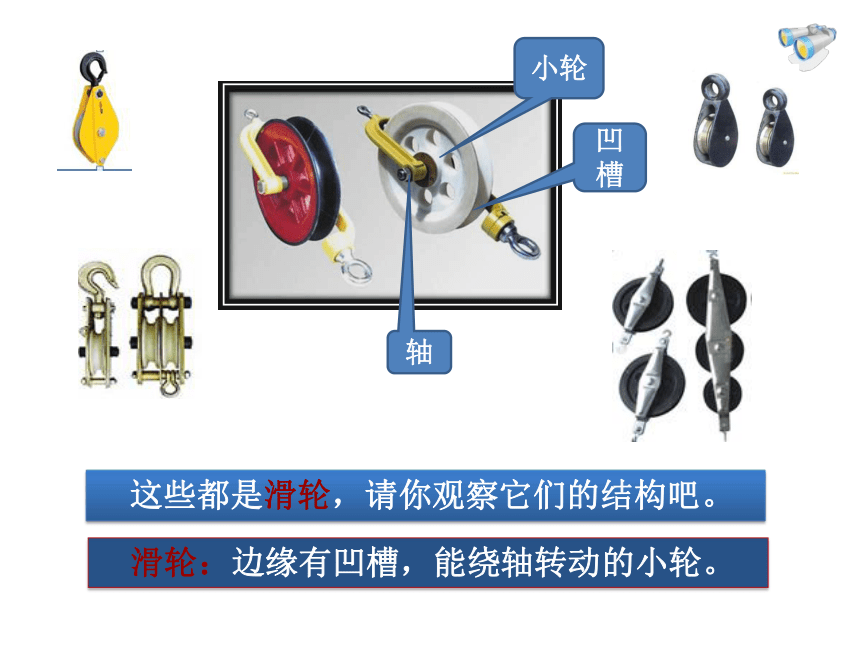

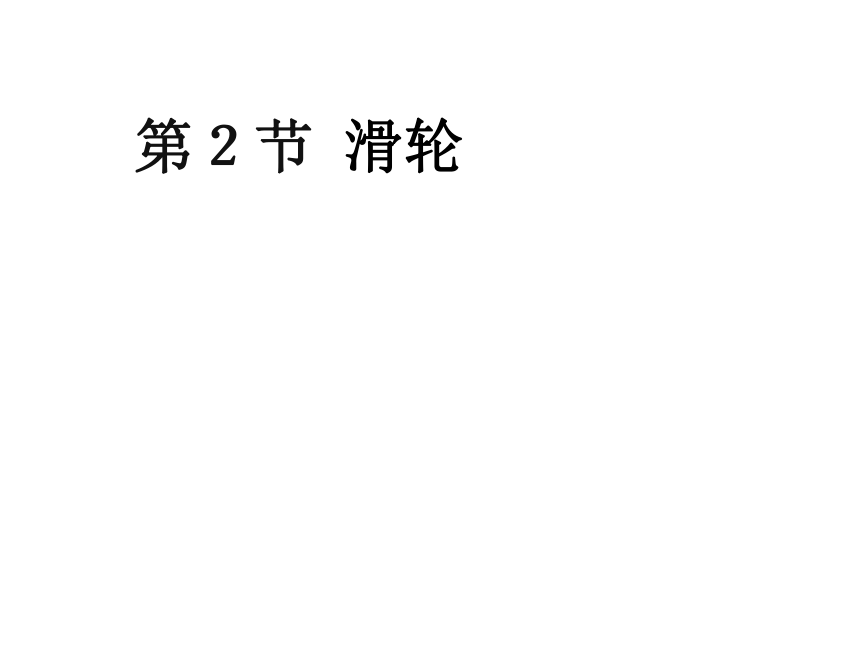

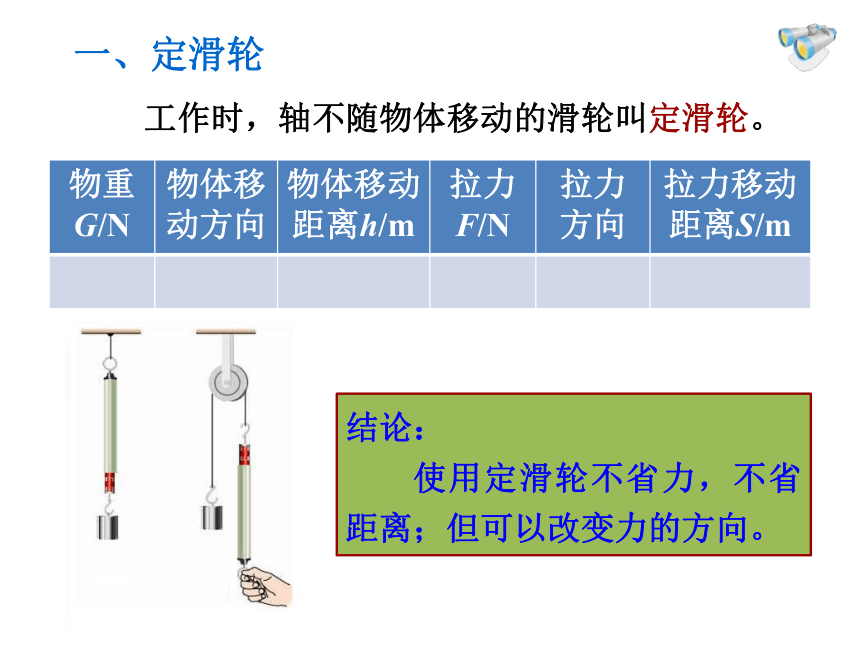

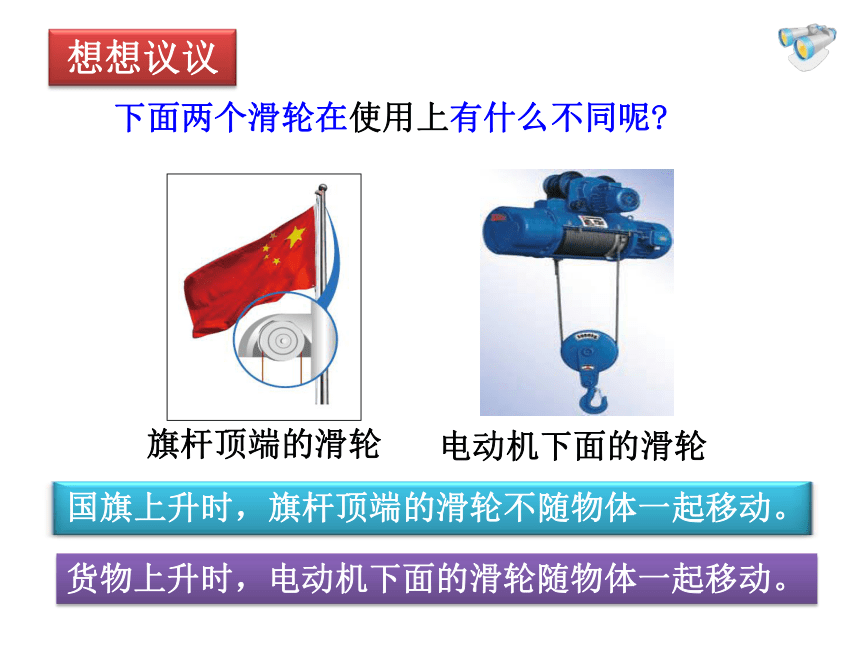

课件15张PPT。第２节 滑轮　这些都是滑轮，请你观察它们的结构吧。　滑轮：边缘有凹槽，能绕轴转动的小轮。凹槽轴小轮 下面两个滑轮在使用上有什么不同呢?旗杆顶端的滑轮电动机下面的滑轮货物上升时，电动机下面的滑轮随物体一起移动。工作时，轴不随物体移动的滑轮叫定滑轮。结论：

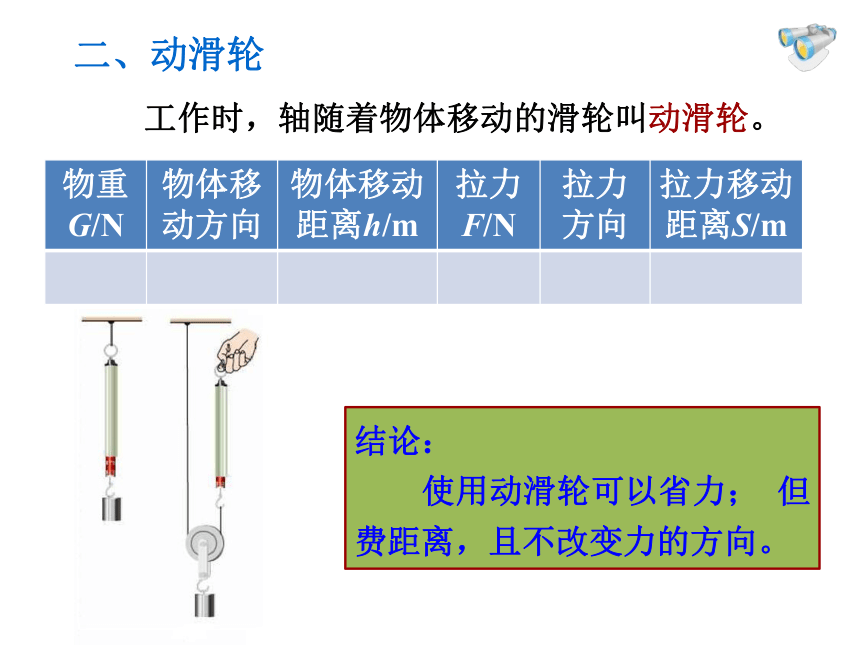

使用定滑轮不省力，不省距离；但可以改变力的方向。一、定滑轮工作时，轴随着物体移动的滑轮叫动滑轮。结论：

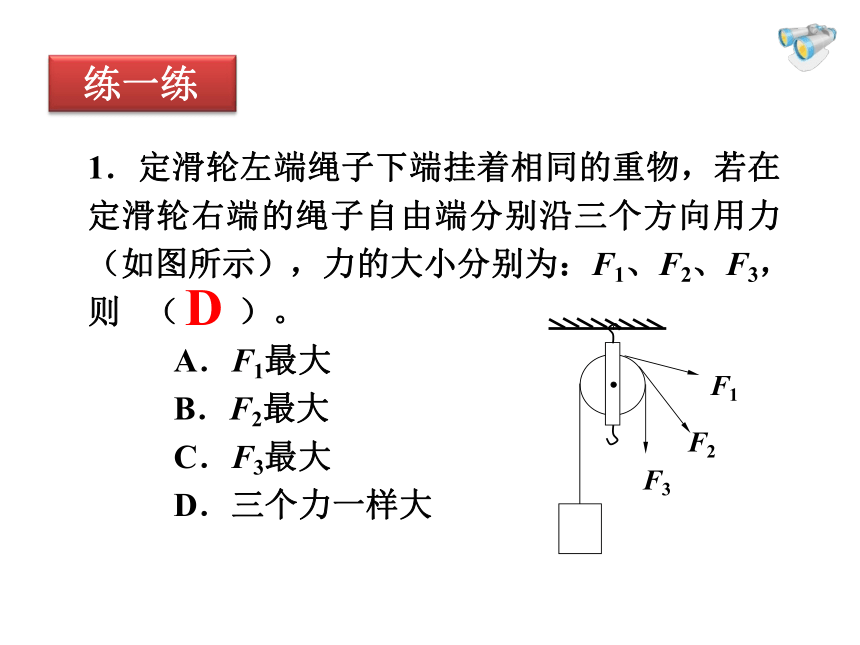

使用动滑轮可以省力； 但费距离，且不改变力的方向。二、动滑轮解释生活现象…1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大 D2． 用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）。
A． F1>F2>F3 　 B． F2>F3>F1 　
C． F2>F1>F3 　 D． F3>F1>F2
D　　 定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？定滑轮动滑轮三、滑轮组定滑轮与动滑轮的组合叫滑轮组。结论：使用滑轮组既可以省力；又可以改变力的方向。 想一想：还有别的绕线方法吗？三、滑轮组：+ 想一想：这两种绕法有什么不同？1．绳子的起点
2．拉力的方向
3．拉力的大小
4．移动的距离 你发现了什么规律？ 结论： 汽车重2×104 N，陷入泥中，受到的阻力为3×103 N。用如图所示装置，则至少要用多大的力才能将汽车拉出？课堂小结定滑轮动滑轮滑轮组
