人教版高中物理选修3-1第一章第9节带电粒子在电场中的运动课件1（共15张PPT）（共15张PPT）

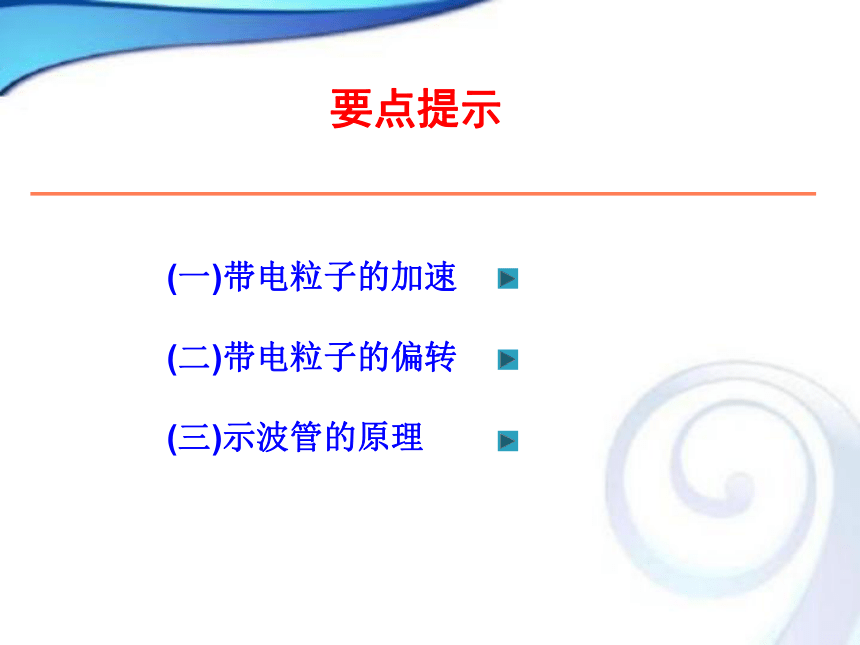

课件15张PPT。1.9 带电粒子在电场中的运动人民教育出版社选修3-1要点提示(一)带电粒子的加速
(二)带电粒子的偏转

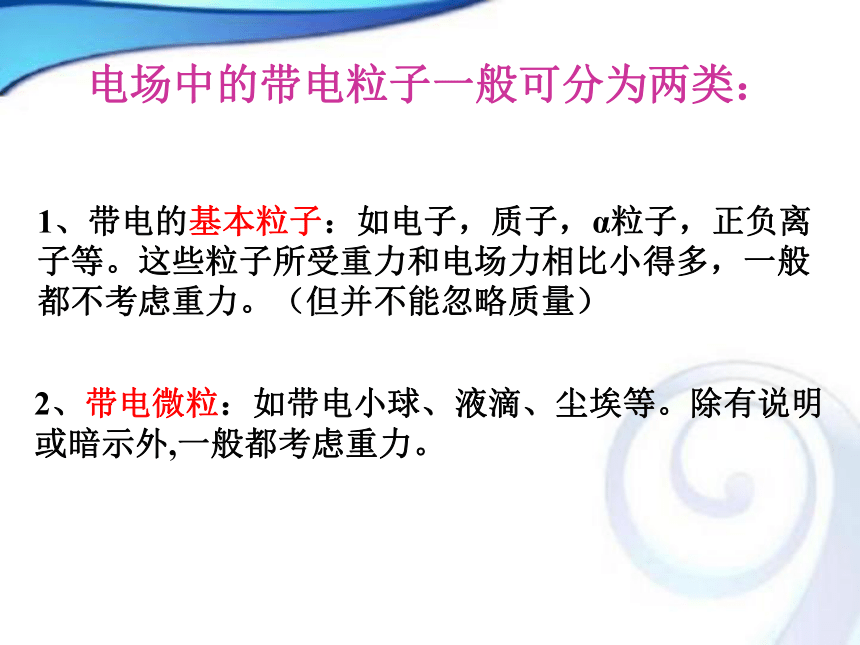

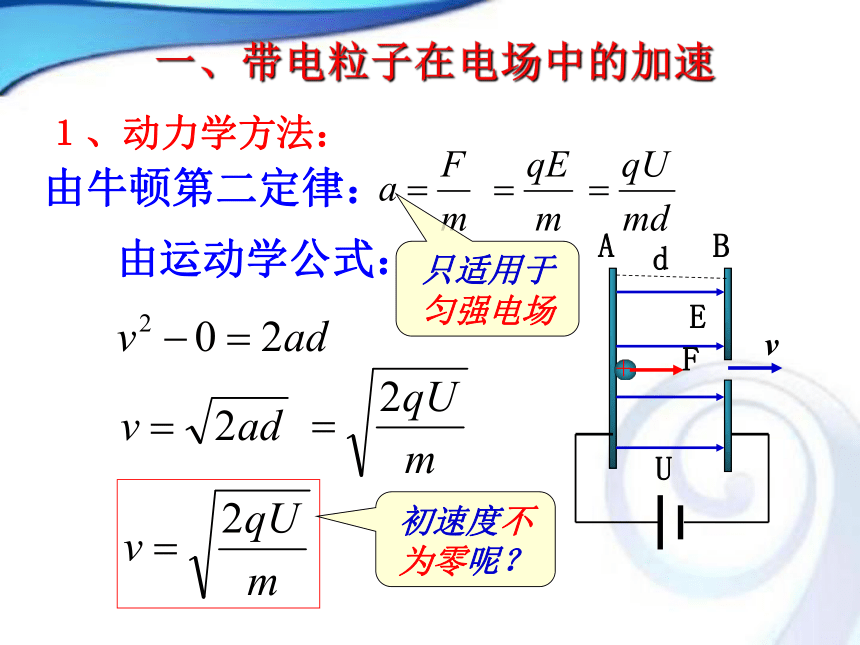

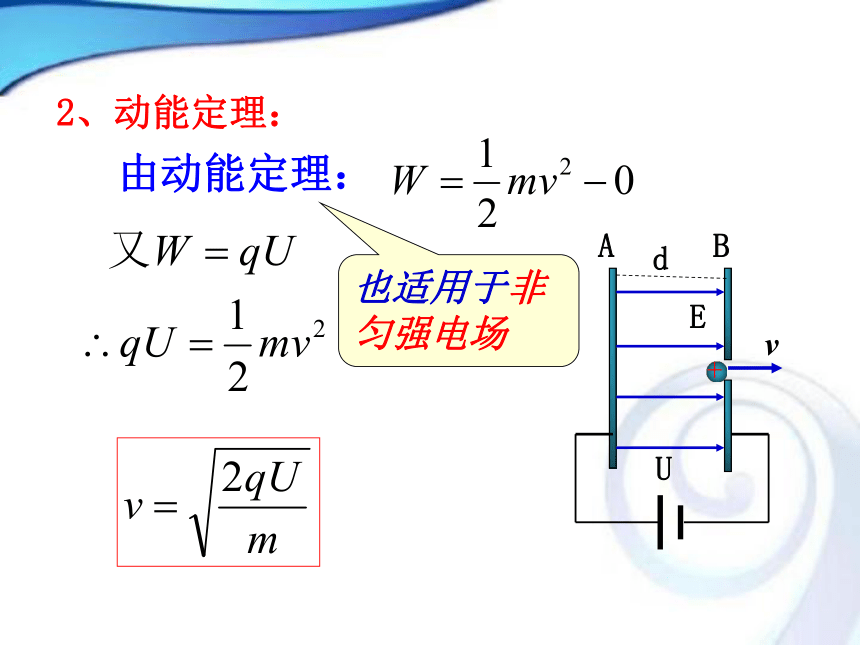

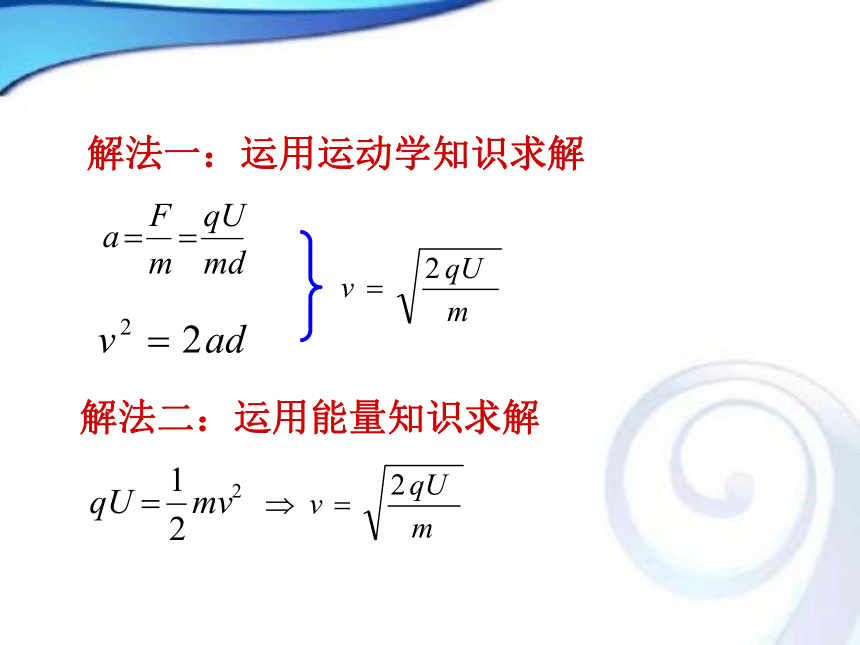

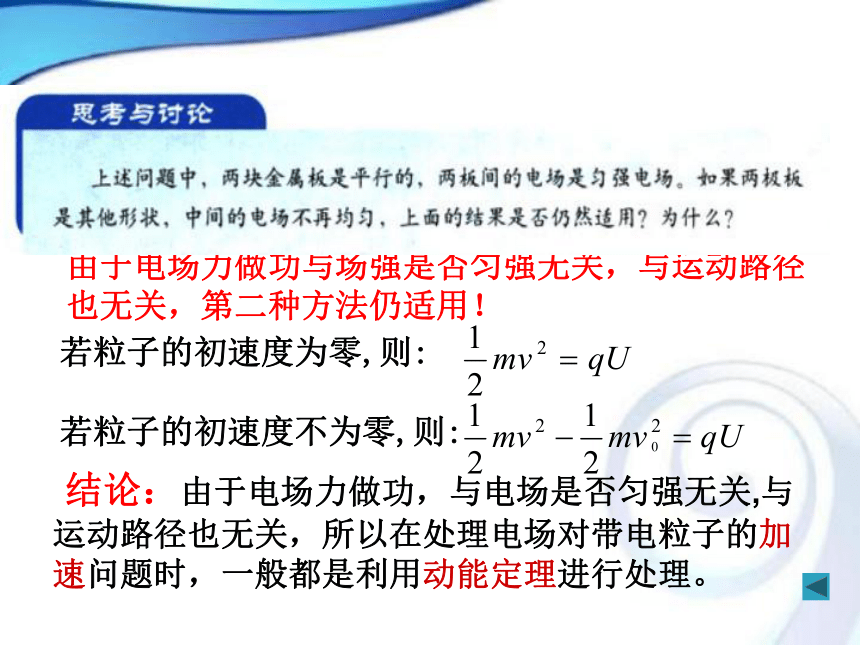

(三)示波管的原理电场中的带电粒子一般可分为两类：1、带电的基本粒子：如电子，质子，α粒子，正负离子等。这些粒子所受重力和电场力相比小得多，一般都不考虑重力。（但并不能忽略质量）2、带电微粒：如带电小球、液滴、尘埃等。除有说明或暗示外,一般都考虑重力。１、动力学方法： 一、带电粒子在电场中的加速UdEFv由牛顿第二定律：由运动学公式：初速度不为零呢？只适用于匀强电场2、动能定理： UdEv由动能定理：也适用于非匀强电场解法一：运用运动学知识求解解法二：运用能量知识求解由于电场力做功与场强是否匀强无关，与运动路径也无关，第二种方法仍适用！ 结论：由于电场力做功，与电场是否匀强无关,与运动路径也无关，所以在处理电场对带电粒子的加速问题时，一般都是利用动能定理进行处理。二、带电粒子的偏转1、受力分析：电子受到竖直向下的电场力F＝Eq=qU/d2、运动分析:电子作类平抛运动。F实验录像：用阴极射线管演示带电粒子在电场中的偏转解:电子进入偏转电场后,在竖直方向做初速度为零的匀加速直线运动.加速度所以偏移距离所以偏移角度水平方向做匀速直线运动１、构造（1）电子枪：发射并加速电子（2）偏转电极：YY′使电子束竖直偏转；XX′使电子束水平偏转（3）荧光屏：电子束打到荧光屏上能使该处的荧光物质发光。三、示波管的原理2、原理（１）ＹＹ′的作用：被电子枪加速后在ＹＹ′的电场中做匀变速曲线运动，出电场后做匀速直线运动打到荧光屏上，出现亮斑，可推得在竖直方向偏移：如果在YY’之间加如图所示的交变电压，同时在XX’之间加锯齿形扫描电压，在荧光屏上会看到什么图形？XYOABCDEFABCDEFABOCt1DEFt2课堂小结一、利用电场使带电粒子加速二、利用电场使带电粒子偏转从动力学和运动学角度分析从做功和能量的角度分析类似平抛运动的分析方法
粒子在与电场垂直的方向上做
匀速直线运动粒子在与电场平行的方向上做
初速度为零的匀加速运动　作业1、课后练习1、4、5
