人教版高中物理选修3-1第一章第5节电势差课件1（19张PPT）

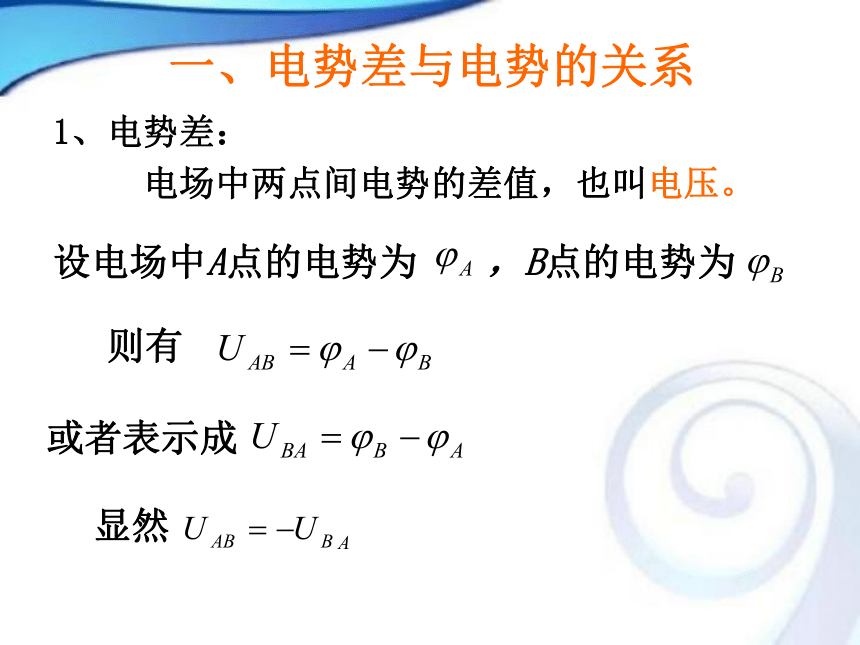

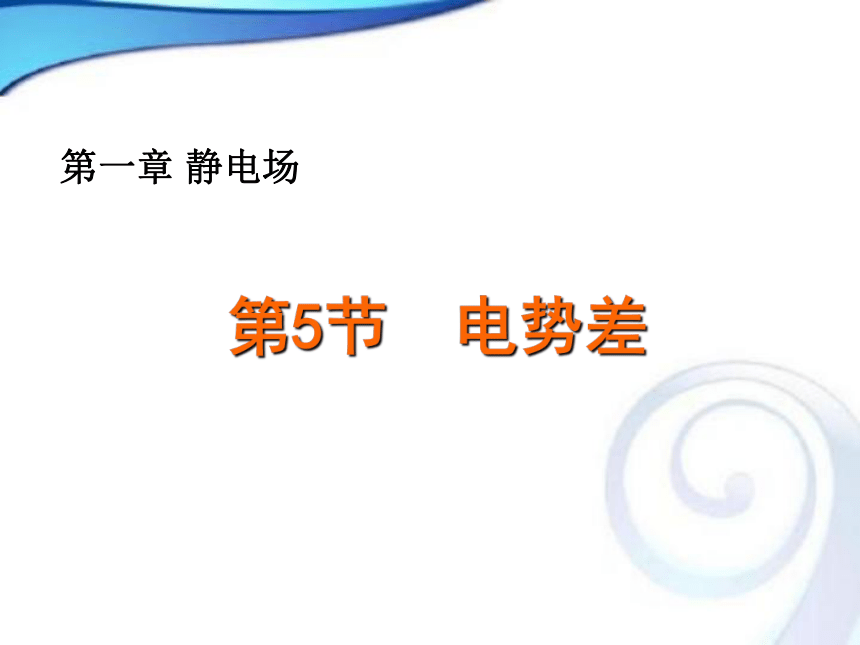

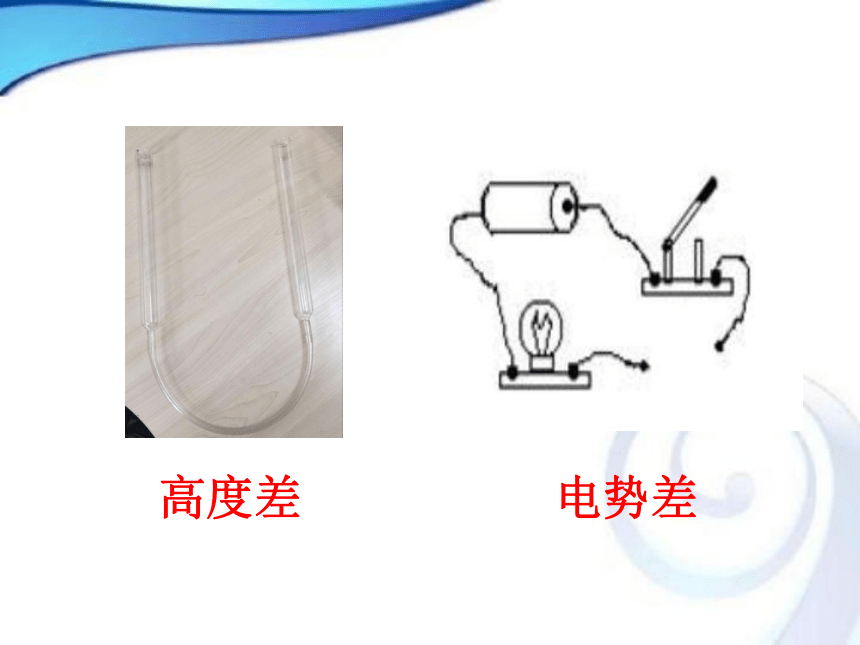

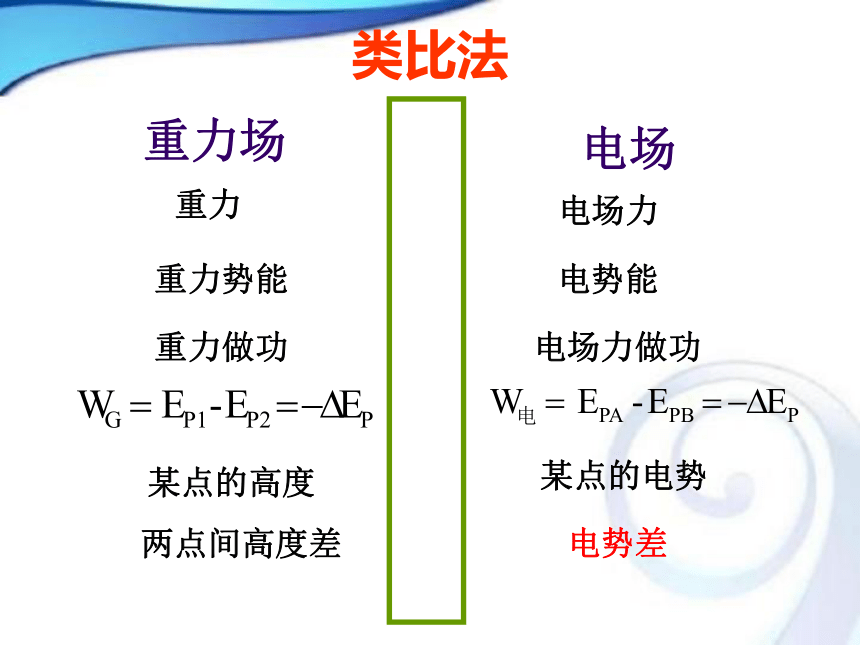

课件19张PPT。 重力电场力某点的高度某点的电势重力势能电势能重力做功电场力做功两点间高度差电势差第5节 电势差第一章 静电场高度差电势差1、电势差：
电场中两点间电势的差值，也叫电压。

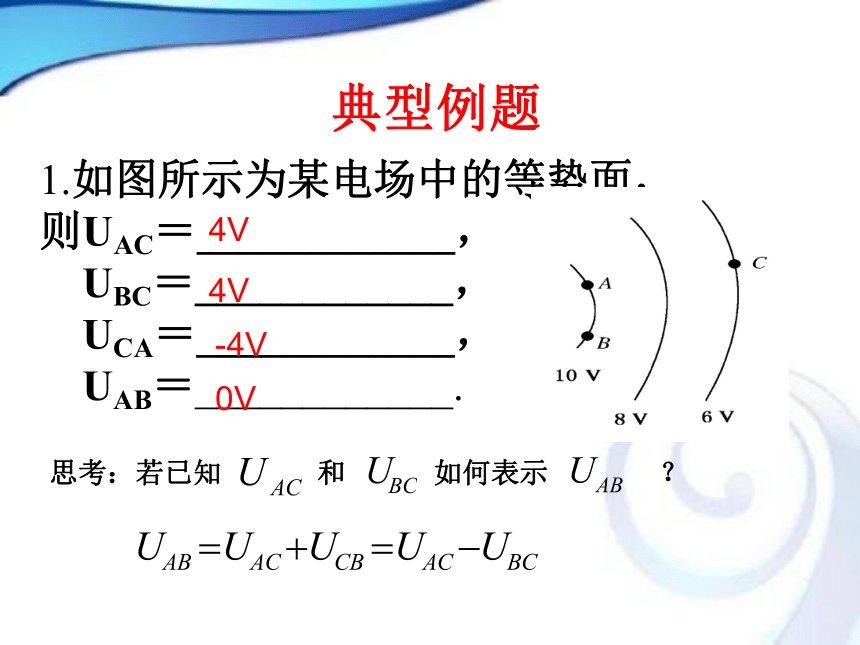

则有或者表示成显然一、电势差与电势的关系1.如图所示为某电场中的等势面，
则UAC＝____________，
UBC＝____________，
UCA＝____________，

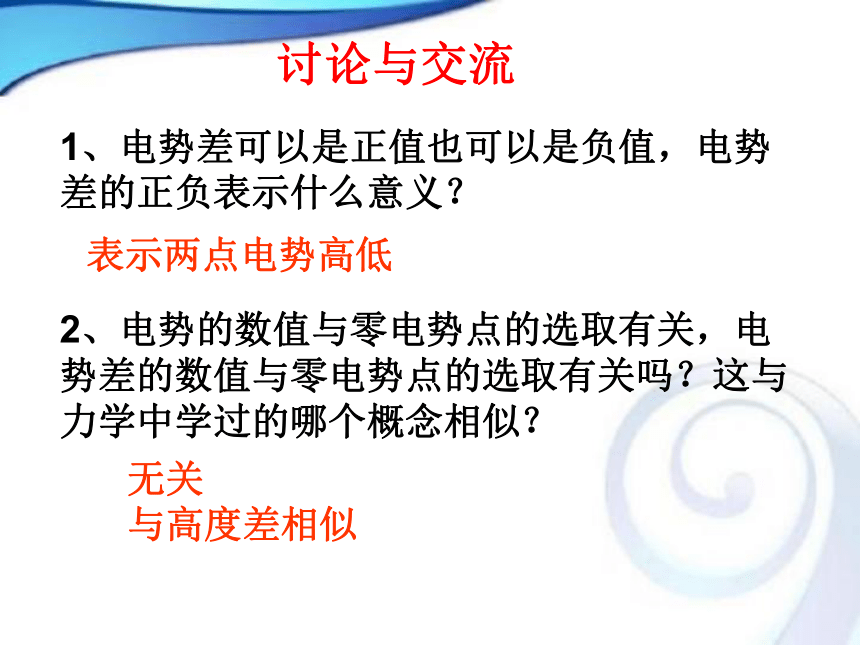

UAB＝____________.典型例题4V4V-4V0V思考：若已知 和 如何表示 ？讨论与交流1、电势差可以是正值也可以是负值，电势差的正负表示什么意义？2、电势的数值与零电势点的选取有关，电势差的数值与零电势点的选取有关吗？这与力学中学过的哪个概念相似？表示两点电势高低 无关

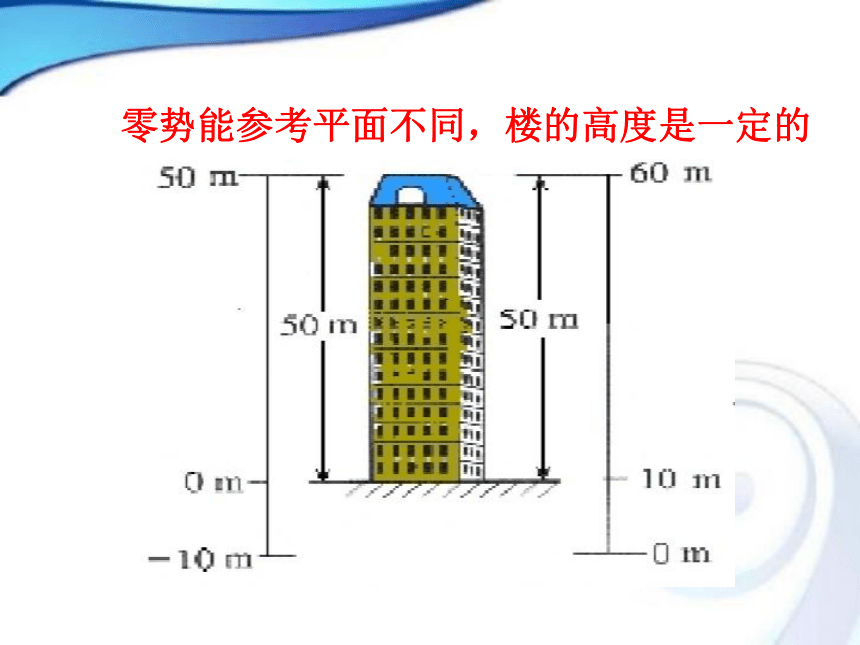

与高度差相似零势能参考平面不同，楼的高度是一定的 选择不同的位置作为电势零点，电场中某点电势的数值也会改变，但电场中某两点间的电荷的电势差却保持不变。电势电势能静电力做功电势差? 电荷q从电场中A点移到B点，即或二、静电力做功与电势差的关系WAB= -1.5×10-5 J电势能增加，增加1.5×10-5J典型例题讨论与交流1、UAB由什么决定？跟WAB、q有关吗？2、WAB跟q、UAB有关吗？ 由电场本身的因素决定
与WAB、q无关跟q、UAB都有关 典型例题3、在匀强电场中把2.0×10-9C的正电荷从A点移到B点，静电力做功4×10-7J．再把这个电荷从B点移到C点，静电力做功-6.0×10-7J．求：
（1）A、B、C三点中哪点电势最高？哪点电势最低？
（2）A、B间，B、C间，A、C间的电势差各是多大？
（3）把-1.5×10-9C的电荷从A点移到C，静电力做多少功？
（4）根据以上所得结果，定性画出电场分布的示意图，标出A.B.C.三点可能的位置。
?
计算时可代入符号进行运算,结果的正负就说明所求物理量的大小高低和正负,也可将各物理量均取绝对值代入,然后再由题意分析判断两点间的电势高低关系或其他问题.典型例题4、电子伏特是电学中常用的一个能量单位，1电子伏特表示电子在电压为1V的两点间移动时电场力所做的功，电子伏特简称电子伏，符号为eV。请算出电子伏和焦耳的关系。据动能定理有：W=qU=1.6×10-19×1J
=1.6 ×10-19J

即：1ev =1.6 ×10-19J
小结电势是相对的、电势差是绝对的电势差标量，正负表示初末位置电势高低关系课堂反馈1.对UAB＝1 V的正确理解是(　　)
A．从A到B移动q C的正电荷，静电力做功1 J
B．从A到B移动1 C的正电荷，静电力做功1 J
C．从B到A移动1 C的正电荷，静电力做功1 J
D．从A到B移动1 C的正电荷，静电力做功－1 J
?2．如图所示， A、B两点间电势差UA B为20 V，电荷量q＝－2×10－9 C，按图中路径由A点移动至B点，静电力做的功是多少？
3.如图所示的电场中，将2C的正电荷分别由A、C两点移动到B点时，静电力所做的功分别是30J、-6J，如果取B点为零势点，A、C两点的电势分别是φA=______，φC=______，AC间的电势差UAC=______；如果取A为零电势点，那么φB=______，φC=______，UAC=______．
?
?
?
?
?
作业1、完成课本P22第1、3题。2、课后思维拓展题：（1）对比电势与电势差
（2）总结静电力做功的求解方法谢谢！
