人教版高中物理选修3-1第一章第5节电势差课件2（14张PPT）

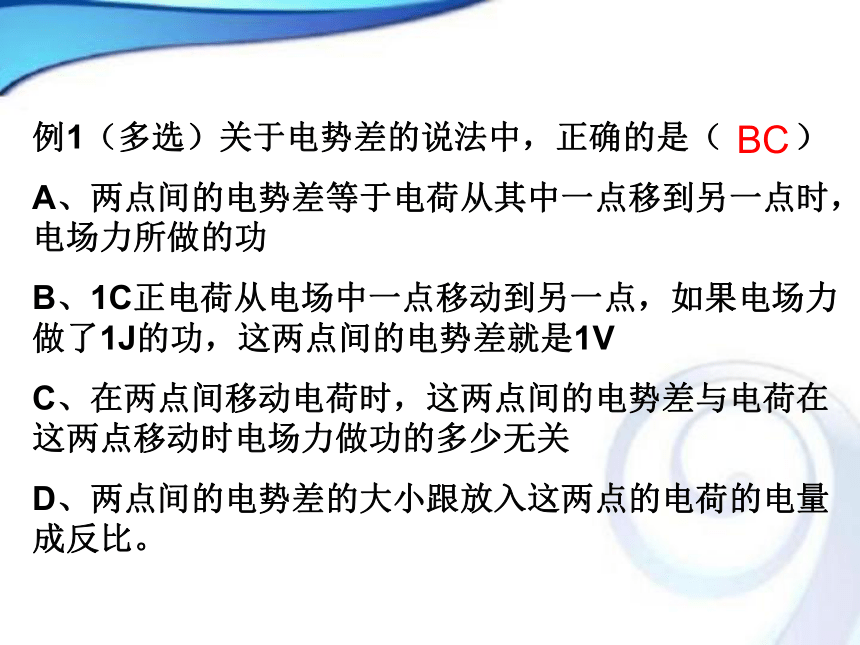

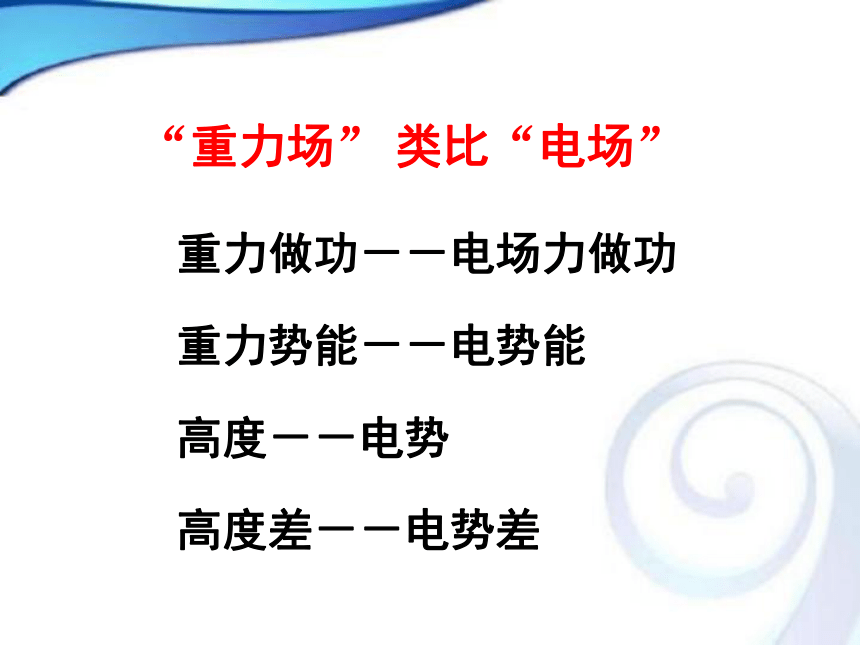

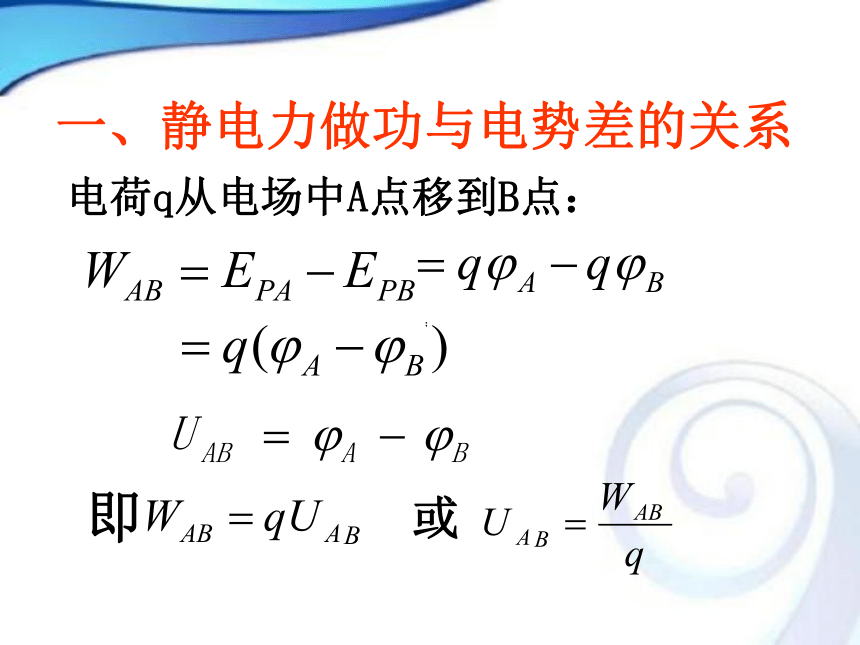

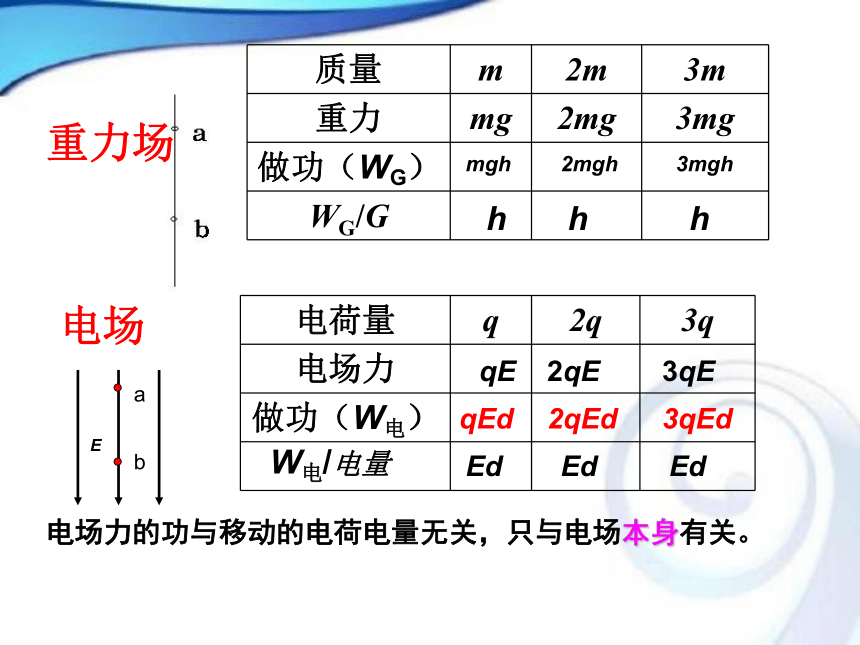

课件14张PPT。第5节　电势差 “重力场” 类比“电场”重力做功－－电场力做功高度－－电势重力势能－－电势能高度差－－电势差一、静电力做功与电势差的关系电荷q从电场中A点移到B点：；即或重力场qE2qE3qEqEd2qEd3qEdEdEdEdmgh2mgh3mghhhh电场力的功与移动的电荷电量无关，只与电场本身有关。W电/电量1.定义:电荷q在电场中由一点A移动到另一点B时,电场力所做的功WAB与电荷量q的比值,叫做A,B两点间的电势差.4.单位: 伏特(V)5.标量:电势差是我们通常说的电压，计算时注意WAB和q的正负1v=1J/c2.表达式:3、物理意义：电场中A、B两点间的电势差UAB,在数值上等于单位正电荷由A点移动到B点时,电场力所做的功WAB.二、电势差例1（多选）关于电势差的说法中，正确的是（ 　 ）
A、两点间的电势差等于电荷从其中一点移到另一点时，电场力所做的功
B、1C正电荷从电场中一点移动到另一点，如果电场力做了1J的功，这两点间的电势差就是1V
C、在两点间移动电荷时，这两点间的电势差与电荷在这两点移动时电场力做功的多少无关

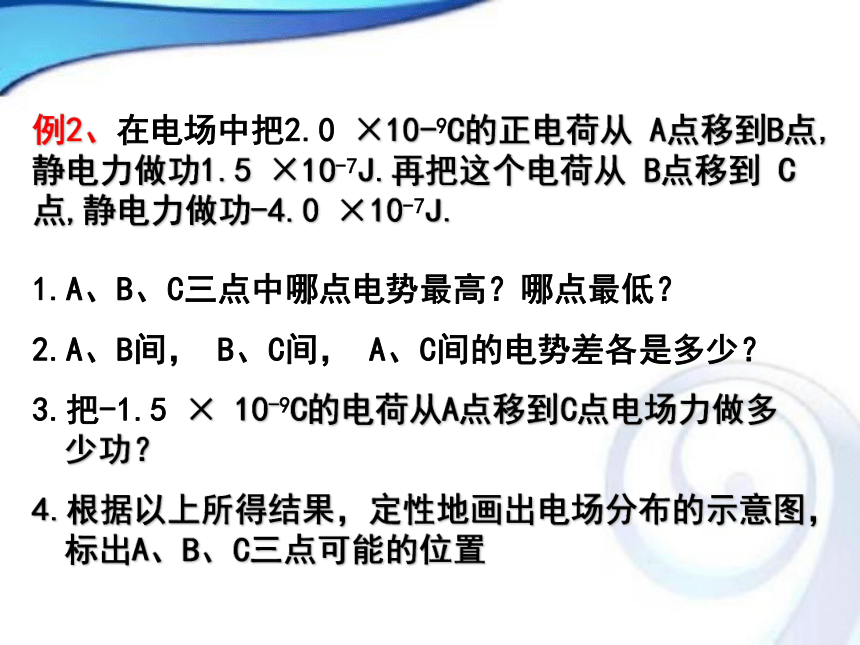

D、两点间的电势差的大小跟放入这两点的电荷的电量成反比。 BC例2、在电场中把2.0 ×10-9C的正电荷从 A点移到B点,静电力做功1.5 ×10-7J.再把这个电荷从 B点移到 C点,静电力做功-4.0 ×10-7J.A、B、C三点中哪点电势最高？哪点最低？
A、B间， B、C间， A、C间的电势差各是多少？
把-1.5 × 10-9C的电荷从A点移到C点电场力做多少功？
根据以上所得结果，定性地画出电场分布的示意图，标出A、B、C三点可能的位置例3、如图所示，A、B、C是电场中的三点，将1C的正电荷分别从A、C移动到B时，电场力所做的功分别为10J、-5J，（1）以B为电势参考点，则A、C两点的电势及A、C两点电势差分别为多少？（2）以C点为零电势点，求A、B两点电势和AC电势差分别为多少？（3）以A点为零电势点，求B、C两点电势和A、C电势差分别为多少？φA =15VφB =5VUAC=15VUAC=15VφB =-10VφC =-15VUAC=15V思考：电势差与电势之间的关系？三、电势差与电势之间的关系（2）在电场中，各点电势也会随电势零点的改变而改变，但两点间的电势的差值却保持不变。即电势是相对的，电势差是绝对的高度ABAB参考平面电势参考点高度差ABA电势差B例题4：一个带电荷量q＝－3×10－6 C 的点电荷，从某电场中的 A 点移到 B 点，电荷克服电场力做 6×10－4J 的功，从 B 点移到 C 点，电场力对电荷做 9×10－4J 的功，问： AB、BC、CA间电势差各为多少？解：（1）UAB=WAB/q=200V（2）UBC=WBC/q=-300V（3）UCA=(WCB+WBA)/q=100V拓展：若以B点电势为零，A、C的电势各位多少？电荷在A、C两点的电势能各位多少？1.重力做功与重力势能2.电势差UAB=WAB/q2.高度差
hAB=WAB/G3.高度3.电势1.电场力做功与电势能类 比类 比类 比小　结4、等高线(面)类 比4、等势线（面）练习、如图所示，光滑绝缘细杆竖直放置，它与以正电荷Q为圆心的某圆交于B、C两点，质量为m、带电荷量为－q的有孔小球从杆上A点无初速度下滑，已知q?Q，AB＝h，小球滑到B点时的速度大小为，求：(1)小球由A到B的过程中静电力做的功；
(2)A、C两点间的电势差。电势差、静电力的功与功能关系的综合应用
