第4节简单机械（杠杆作图练习）

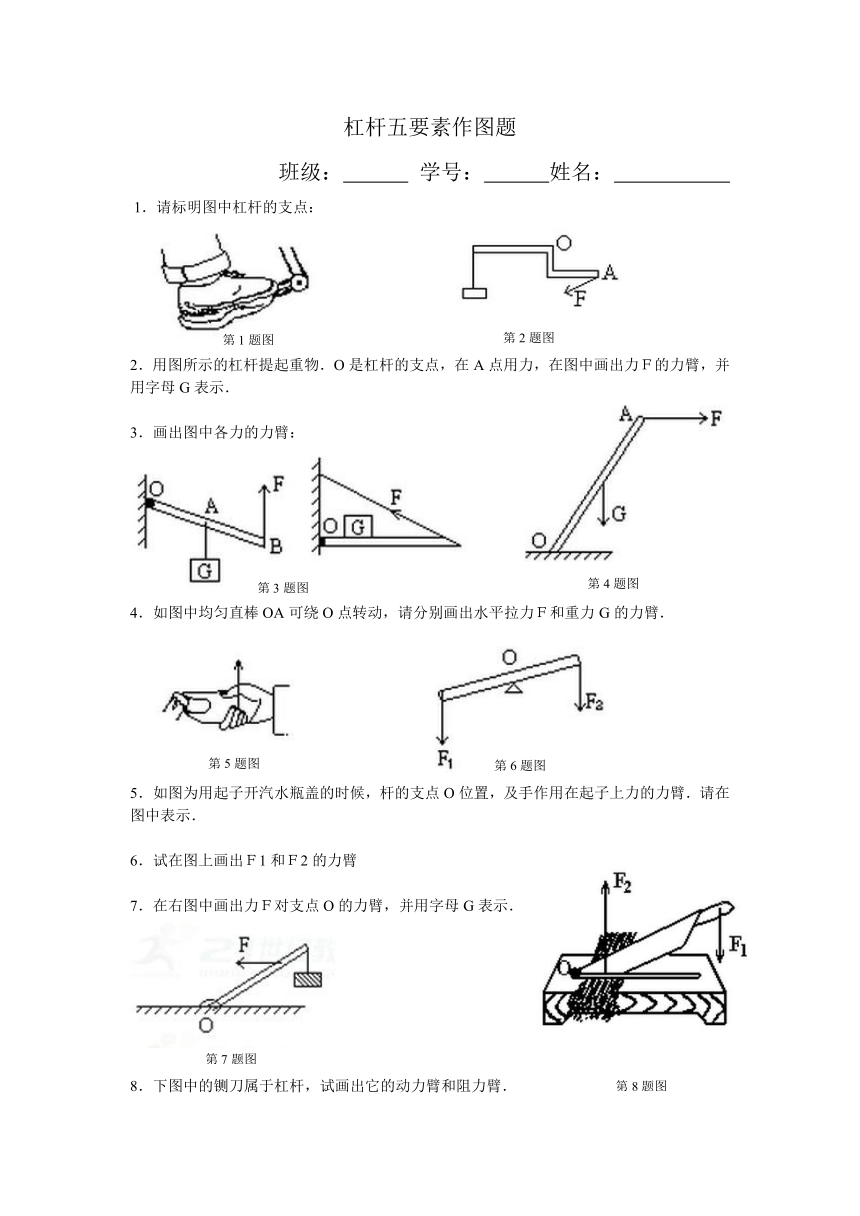

杠杆五要素作图题
班级： 学号： 姓名：
?1．请标明图中杠杆的支点：??
?
2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．?
?
3．画出图中各力的力臂：?
?
?
4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．?
?
如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．
6．试在图上画出Ｆ1和Ｆ2的力臂?
7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．?
8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．?
?
9．画出并标明图中Ｆ、G对支点O的力臂．?
?
?
10．画出图中各力的力臂．?
?
11．画出图中Ｆ1和Ｆ2的力臂G1和G2．?
?
?
12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）?
?13．图中杠杆所受的重力G和拉力Ｆ的力臂．?
14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．?
?
15．画出图中，加在杠杆上的动力Ｆ的力臂．?
?
?
16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）?
?
