浙教版科学八上第4章电路探秘考点归纳

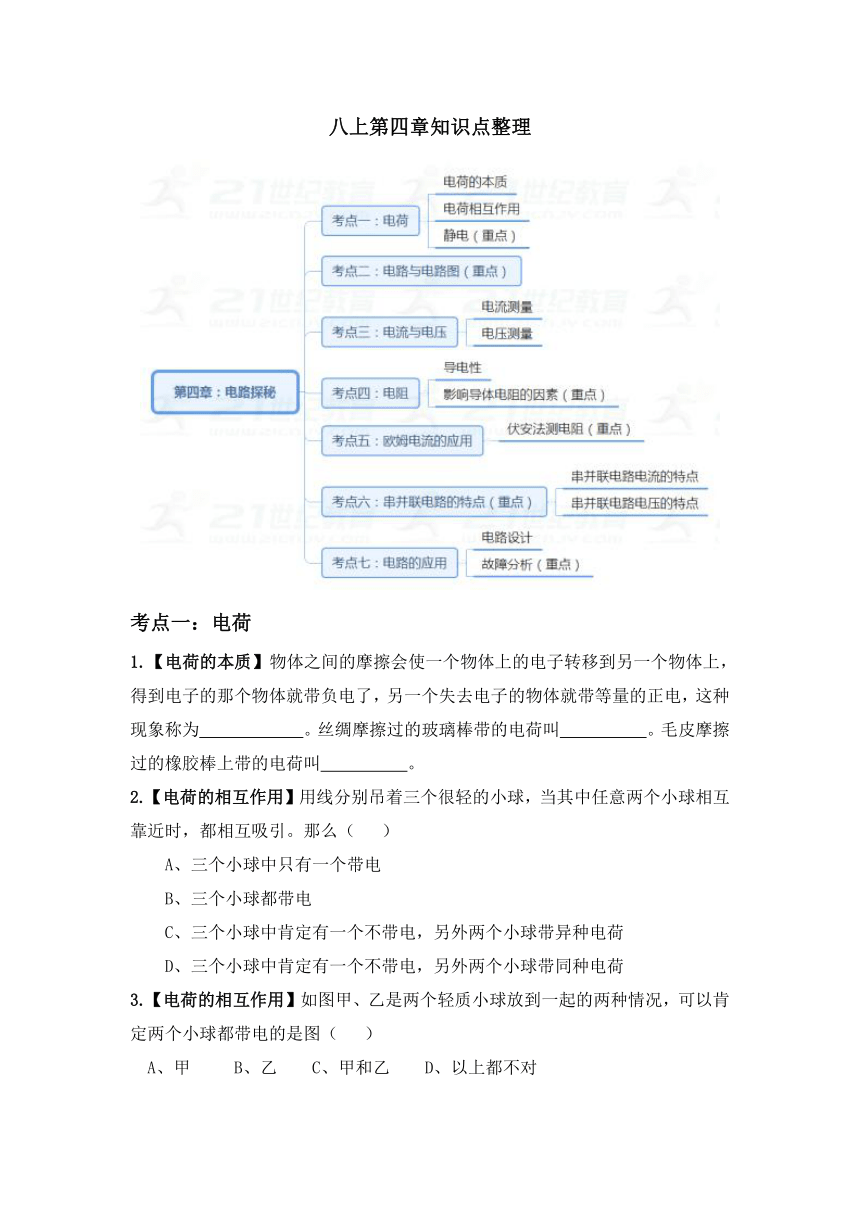

八上第四章知识点整理
考点一：电荷
1.【电荷的本质】物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的那个物体就带负电了，另一个失去电子的物体就带等量的正电，这种现象称为 。丝绸摩擦过的玻璃棒带的电荷叫 。毛皮摩擦过的橡胶棒上带的电荷叫 。
2.【电荷的相互作用】用线分别吊着三个很轻的小球，当其中任意两个小球相互靠近时，都相互吸引。那么（　 ）
　　A、三个小球中只有一个带电　?
　　B、三个小球都带电
　　C、三个小球中肯定有一个不带电，另外两个小球带异种电荷
　　D、三个小球中肯定有一个不带电，另外两个小球带同种电荷

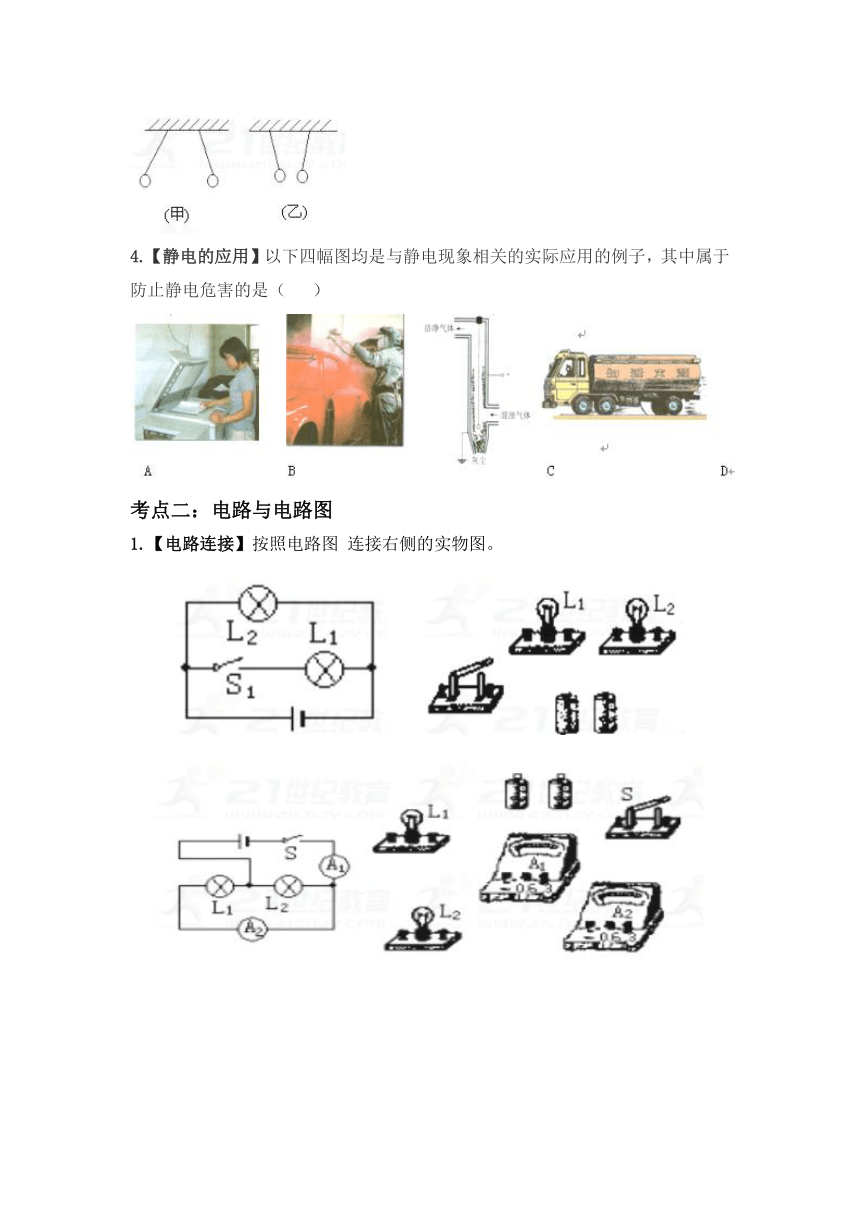

3.【电荷的相互作用】如图甲、乙是两个轻质小球放到一起的两种情况，可以肯定两个小球都带电的是图（　 ）
?A、甲　 　B、乙　　C、甲和乙　　D、以上都不对
4.【静电的应用】以下四幅图均是与静电现象相关的实际应用的例子，其中属于防止静电危害的是（ ）
考点二：电路与电路图

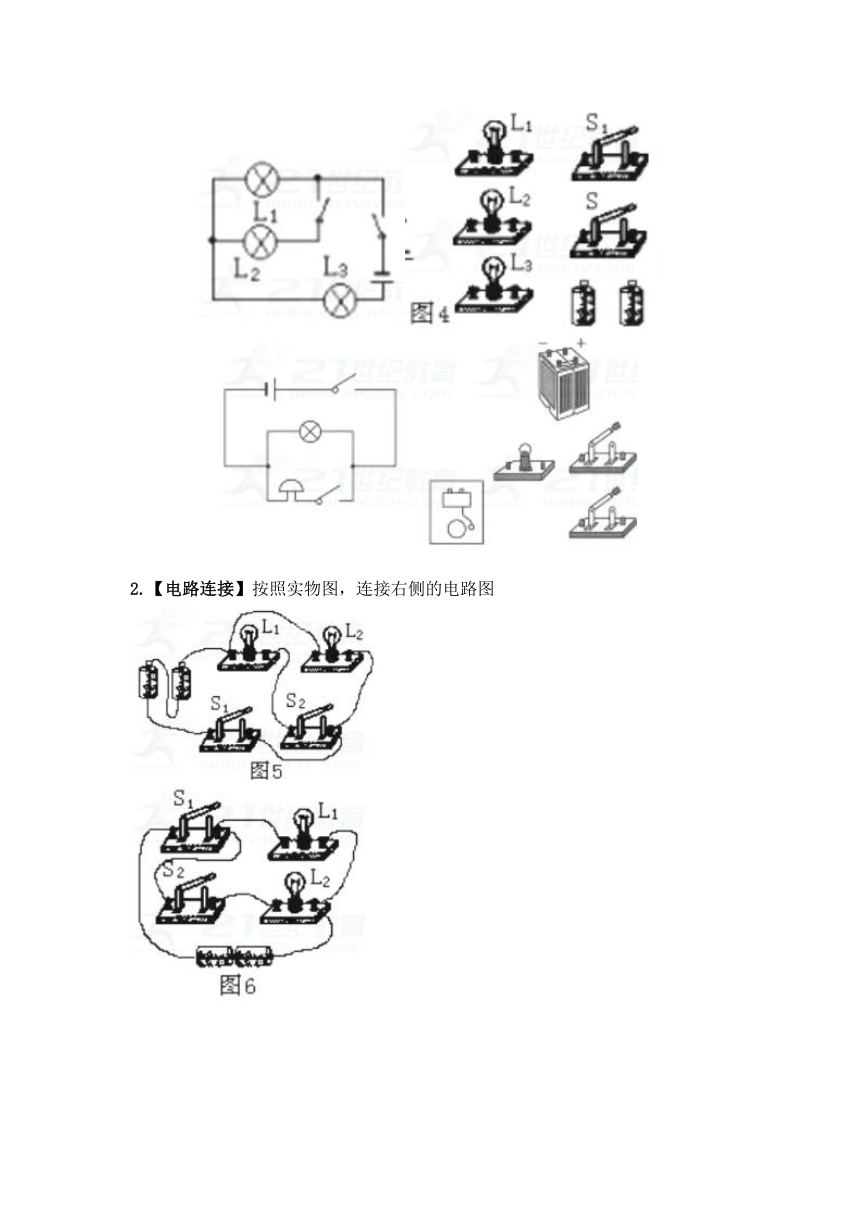

1.【电路连接】按照电路图 连接右侧的实物图。

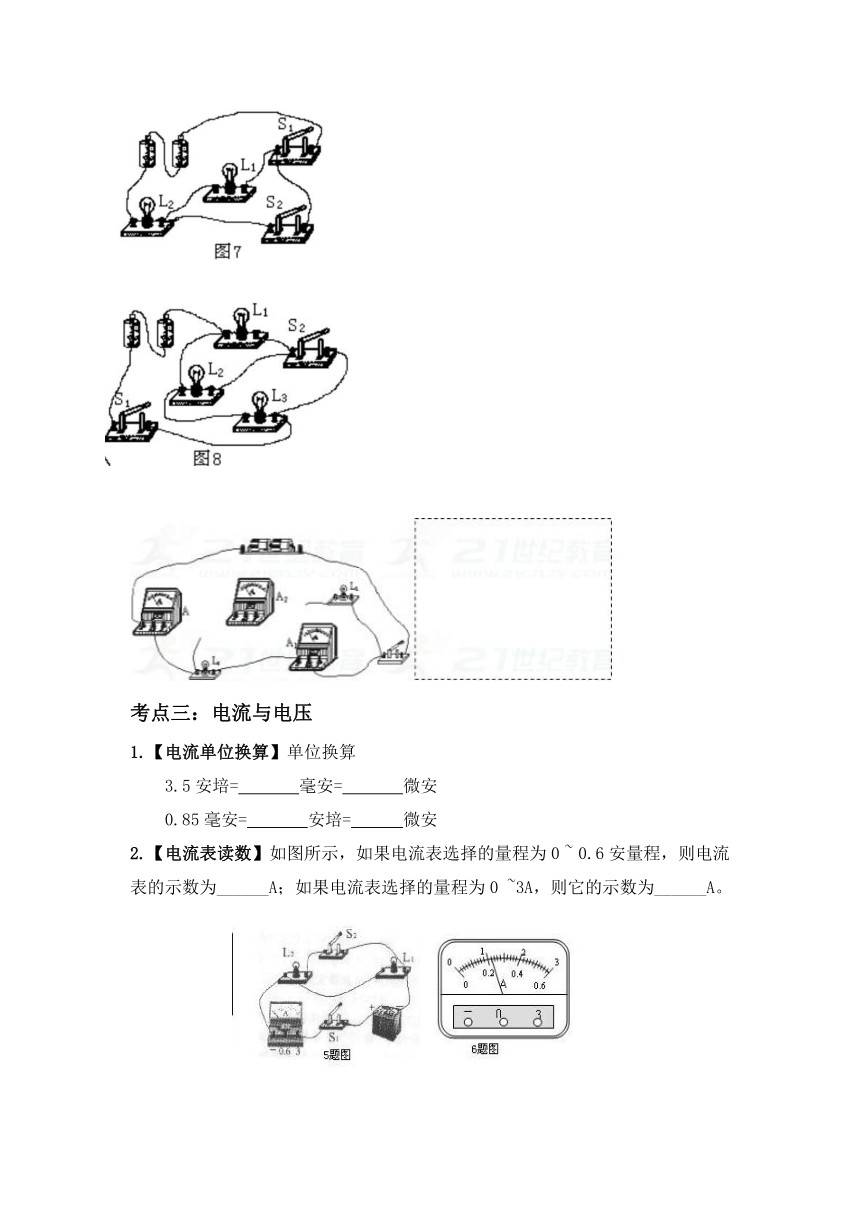

2.【电路连接】按照实物图，连接右侧的电路图
考点三：电流与电压
1.【电流单位换算】单位换算
3.5安培= 毫安= 微安
0.85毫安= 安培= 微安
2.【电流表读数】如图所示，如果电流表选择的量程为0 ~ 0.6安量程，则电流表的示数为______A；如果电流表选择的量程为0 ~3A，则它的示数为______A。

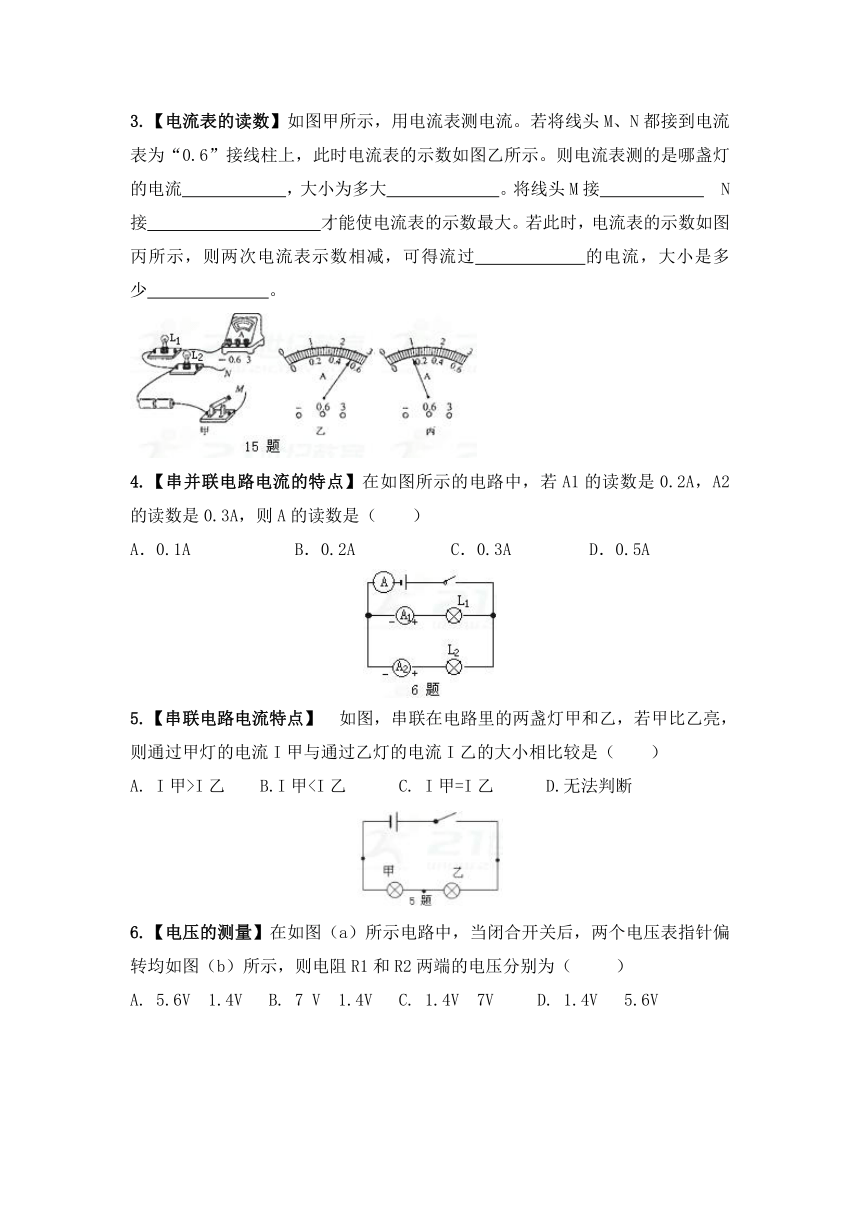

3.【电流表的读数】如图甲所示，用电流表测电流。若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示。则电流表测的是哪盏灯的电流??? ?，大小为多大????? 。将线头M接??? ???N接??????????才能使电流表的示数最大。若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过? ????的电流，大小是多少?? ???。
4.【串并联电路电流的特点】在如图所示的电路中，若A1的读数是0.2A，A2的读数是0.3A，则A的读数是（　　）
A．0.1A??????B．0.2A?? C．0.3A?? D．0.5A???
5.【串联电路电流特点】?如图，串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小相比较是（　　）
A. I甲>I乙??B.I甲6.【电压的测量】在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ ??）
A. 5.6V 1.4V ?B. 7 V 1.4V ?C. 1.4V 7V ??D. 1.4V ?5.6V
7.【电压的测量】如如图所示的电路中，当S闭合后，电压表V1示数为7V，V2的示数为8V，若电源电压为12V，则灯L2两端的电压为（ ???）
A．4V ???????B．3V ???????C．5V ???????D．8V
8.【电流表和电压表的正确连接】如图若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（ ）
A．电流表、电压表都会烧坏 B．电流表、电压表都不会烧坏
C．电压表烧坏，电流表不会烧坏 ? D．电流表会烧坏，电压表不会烧坏
考点四：电阻
1.【导体与绝缘体】下列几组材料中都属于导体的是( )
A.银、石墨、人体、纯水 B.金属、陶瓷、硅、汽油
C.盐水、碱溶液、石墨、碳棒 D.大地、塑料、油、酸溶液
2.【导体与绝缘体】如图所示是一种按钮开关的构造截面图，图中 C 是按钮， D 是外壳， A 、 B 各有接线柱与电路相诈接，其中( )
A ．A 、 B 、 C 是导体， D 是绝缘体
B ．A 、 B 、 D 是导体， C 是绝缘体
C ．A 、 B 是导体， C 、 D 是绝缘体
D ．C 、 D 是导体， A 、 B 是绝缘体
3.【导体与绝缘体】有一种称为石墨炸弹的武器在海湾战争时被用来破坏敌方的供电设施。这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是 （选填“导体”或“绝缘体”，飘落到供电设备上会造成电路 （选填“断路”或“短路”) ，从而使供电系统瘫痪
4.【影响电阻的因素】把甲、乙两段电阻线接在相同的电压下，甲电阻中的电流大于乙电阻中的电流，忽略温度的影响，下列判断中错误的是（　　）
A.当它们材料、粗细都相同时，甲线长乙线短
B.当它们材料、长度都相同时，甲线粗乙线细
C.当它们长度、粗细都相同时，两线的材料一定不同
D.甲、乙两电阻线的材料、长短、粗细不可能完全相
5.【影响电阻的因素】铜的导电性能强于铁的导电性能，这说明在温度相同时（ ??）
A．长度相同的铜丝和铁丝，铁丝的电阻一定大
B．横截面积相同的铜丝和铁丝，铁丝的电阻一定大
C．长度相同的铜丝和铁丝，横截面积大的电阻一定小
D．长度和横截面积都相同的钢丝和铁丝，铁丝的电阻一定大
6.【影响电阻的因素】小明用如图所示的器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a的横截面积大，关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中并联一个电流表
7.【影响电阻的因素实验】如图所示为“探究影响导体电阻大小因素”的实验电路，A、B之间接导体。
(1)本实验通过 比较导体电阻的大小。
(2)小明发现手边只有一根较长的金属丝，他可以探究导体的电阻是否
与 和 有关。
8.【导电性的应用】如图所示，在一个雷雨交加的日子里，杭州西湖边有一游客为了躲雨，到大树底下，不幸被雷电击中造成重伤。此后甲、乙两同学对此事件发表了自己的看法。甲同学说：此人一定做了许多坏事遭天打雷劈。而乙同学却认为：雷电是一种自然现象。
(1)你认为 同学的观点是正确的。
(2)为了避免类似事故的发生，人们在高大建筑物上安装了 ;
(3)如果你在户外遇到雷雨天气，避免遭雷击的正确做法是 。
9.【影响导体电阻的因素实验】在探究铜和铁两种材料做成的金属丝中哪种导电性能较好时，提供的器材有电源、导线、开关和灯泡，实验要求两金属丝的长度和横截面积相同，将实验电路图画在虚线框中。
实验观察到的现象是电路中接铜丝比接铁丝时小灯泡 。
(2)分析实验现象可以得出结论： 。
10.【滑动变阻器的连接】如图所示，要求当滑片P向左移时，电流表示数变大，请把变阻器与电路中M、N两点连起来，并在变阻器上用铅笔描出电流通过的路径。
11.【滑动变阻器的连接】如图所示，其中图(a)、(b)、(c)分别是滑动变阻器的实物、结构示意图和符号。当滑动变阻器的B、C两接线柱接入电路、滑片P向右移动时，连入电路的电阻将______，电路中的电流将______．当将A、B接线柱连入电路、滑片P向右移动时，连入电路的电阻将______，这时滑动变阻器起着______电阻的作用。

(第6题) (第7题) (第8题)
12.【滑动变阻器的应用】右图中给出了两个滑动变阻器的结构示意图和它们连入电路的情况．若(a)图中滑片P向______移动，连入的电阻将变大；若(b)图中欲使连入电阻变小，滑片P应向______移动．
13.【旋转式滑动变阻器的应用】?如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度，则它的工作过程是（　　）
A.?油面升高，R变大，油量表指针示数变小
B．油面降低，R变小，油量表指针示数变大
C．油面升高，R变小，油量表指针示数变大
D．油面降低，R变大，油量表指针示数变大
14.【旋转式滑动变阻器的应用】?如图所示为亮度可调台灯的电路示意图，其中AB是一根电阻丝，B、C作开关使用，OP是滑动片，可绕O点旋转，P端与电阻丝接触良好。
?(1)将图中电路画完整；
?(2)连好电路后，滑片OP顺时针转动时，流过灯泡L的电流变________(填“大”或“小”)，电灯变________(填“亮”或“暗”)。
考点五：欧姆定律的应用（伏安法测电阻）
1.【欧姆定律的理解】对于欧姆定律公式I=U/R的理解，下列说法中错误的是（ ??）
A.?对某一导体来说，导体中的电流与其两端的电压成正比
B.?在电压相同的条件下?，不同导体中的电流与导体的电阻成反比
C.?导体中的电流与导体的电阻及其两端的电压有关
D.?由I=U/R得R=U/I，说明R与U成正比，与I成反比
2.【伏安特性曲线】下列选项正确的的是（ ）
A. R1大于R2 B .R1小于R2 C .R1等于R2 D.无法确定
3.【伏安法测小灯泡电阻】如图，李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是（　　）
闭合开关前，应将滑动变阻器的滑片滑到最左端
实验过程中两电表都有可能需要换接较小的量程
所测小灯泡的电阻可能随电压表的示数的不同而不同
在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮
4.【伏安法测小灯泡电阻】图甲是利用“伏安法”测小灯泡电阻的实验电路图，图乙是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图象．通过图象可以得出小灯泡两端的电压为4V时，灯丝电阻为 Ω；当小灯泡两端的电压增大时，灯丝的电阻将 ，其原因是 。
5.【伏安法测电阻的变形】为了测量的阻值，某同学设计了如图(1)所示的电路．已知R0为10Ω，当S1断开、S2闭合时，电压表的示数为3V；当S2断开、S1闭合时，电压表的示数如图(2)所示，由此可知R0两端的电压为 V，Rx的阻值为 Ω。　　　　　　


6.【伏安法测电阻的变形】小新同学想利用两块电压表和阻值已知的电阻R0测量电阻RX的阻值。小新选择了满足实验要求的电源、电压表V1和V2。
（1）请你用笔画线表示导线，完成如图所示的实验电路的连接。（导线不得交叉）
（2）电压表V1的示数用U1表示，电压表V2的示数用U2表示，请用U1、U2和R0表示：RX＝ 。
考点六：串并联电路的特点
1. 【串并联电路电流电流的特点】如图是一根粗细不同的导线，较细部分的横戴面积为S1，较粗部分的横截面积为S2，则电流通过导线时（　　）

A.通过S1的电流I1大 B、通过S2的电流I2大
C.通过S1、S2的电流I1、I2一样大 D、无法判断
2.【串并联电路电流电流的特点】将两只规格不同的灯泡串连接入电路，可延长灯泡的使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（　　）
A.亮的灯电流大 B.电流大小一样
C.暗的灯电流大 D.无法比较
3.【串并联电路电流电压的特点】 如右图所示的电路中，开关S闭合后，电压表V1、V2的示数分别为2.6V、6V，则灯L1两端的电压为（　　）
A．2.6V B．3.4V C．6V D．8.6V
4.【串并联电路电流电压的特点】如图所示的电路中，若V1的读数为2V，V2的读数为3V，则V的读数为（　　）
A．1V B．2V C．3V D．5V
5.【串并联电路电流电压的特点】有两个电阻，R1=4Ω，R2=6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1，U2，则，I1：I2、U1：U2分别为（　）
A.1：1，2：3 ??????B.2：3，1：1 ?????
C.1：1，1：1 ??????D.2：3，2：3
6.【串并联电路电流电压的特点】某中学八年级物理兴趣小组按照如图所示电路图连接成电路，进行探究性实验，得到下表中的实验数据：
（1）比较A1和A2的示数，得出串联电路的电流规律是： ；?
（2）比较V、V1、V2的示数，得出串联电路的电压规律是： ；?
（3）比较A1和V1的示数，得出的结论是 ；
（4）根据表中电流表、电压表的数据算出定值电阻R1=?? Ω。
7.【欧姆定律在串并联电路中的应用】把R1=5Ω和R2=10Ω的两个电阻串联在电路中，它们的总电阻是 ?Ω，R1两端电压与R2两端电压之比是???? 。?
8.【欧姆定律在串并联电路中的应用】R1=R2=12Ω，电源电压为18V。求：
（1）R1、R2并联后的总电阻是多少？
（2）电流表的示数是多少？
9.【欧姆定律在串并联电路中的应用】在如图所示的电路中，电源电压为18V，闭合开关S，电流表的示数为0.9A，断开开关S，电流表的示数为0.6A，求：
（1）?电阻R1和R2的阻值；
（2）?开关S闭合时电压表V的示数。
10.【串并联电路的动态分析】如图所示，开关闭合后，当滑动变阻器滑片P向右滑动过程中（ ?）
A. 电流表示数变小，电压表示数变大
B. 电流表示数变小，电压表示数变小
C. 电流表示数变大，电压表示数变大
D. 电流表示数变大，电压表示数变小
11.【串并联电路的动态分析】在如图所示的电路中，电源电压保持不变，当开关s由断开到闭合时，下列说法中正确的是（　　）
A．电流表的示数减小，电压表的示数增大 ???????????
B．电流表的示数增大，电压表的示数不变
C．电流表的示数增大，电压表的示数减小????????????
D．电流表的示数不变，电压表的示数不变
考点七：电路的应用
1．【电路设计】关于生活中的一些电路连接，下列判断不正确的是( ) 　　A．道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的　　B．家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的　　C．由于某灯短路使保险丝熔断时，其他用电器都不工作。因此保险丝是安 在干路上的　　D．楼道的声控灯只有在天暗且有声音时才能亮，因此声控、光控开关及灯是串联的
2.【电路设计】如图甲击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（　　）
3.【电路设计】某机要保密室进出门有下列要求：甲、乙两管理员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。下列电路中符合上述要求的是

4.【电路设计】小敏在爷爷的卧室设计了一个如图的“聪明”电路，方便爷爷。“光控开关”在光弱（晚上）时自动闭合，光强（白天）时自动断开；“声控开关”在有声时自动闭合，两分钟后自动断开，表中开关使用情况，不符合电路设计工作要求的是（ ）

故障分析解题方法
a 电流表无示数 ：涉及到回路短路
b 灯泡不亮 ：涉及的回路断路
：灯被短路
c 电压表无示数 ：涉及到回路断路
：被测用电器短路
5.【故障分析】实物电路连好最后一根导线A、V表就有示数了（灯就亮），原因是 。闭合开关后：
①A表无示数，V表示数约为电源电压，故障是 ；
②A有表示数V表无示数，则故障是 ；
③无论怎样移动滑片P，A表V表的示数都不变且比较大，则故障是 ；
④无论怎样移动滑片P，A表V表的示数都不变且比较小，则故障是 ；
⑤移动滑片P发现A表示数变大而V表示数变小，故障是 ；
⑥在研究I与R的关系中将10Ω的电阻更换成20Ω 后上上图中滑片P应该向 移动，但无论怎样移动V表的示数也无法达到设定的电压值，则故障是 。
6.【故障分析】在图中所示的电路中,a、b、c、d为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起的。在不允许拆开电路的情况下，请你用一个电压表或一个电流表分别对故障进行判断，把方法和判断结果填如下表中（每种电表格填写一种方法）
电表
方法（接在何处、开关开闭情况）
现象和结论
电流表
电压表
7.【故障分析】小明通过实验研究串联电路中的电流关系，实验电路如图所示，闭合开关S后，灯泡L1、L2均不发光，且电流表示数为零。他用电流表检测电路故障，将电流表的正、负接线柱分别与a、b两点相连接，灯L2发光，电流表的示数为0.3A；将电流表的正、负接线柱分别与b、c两点相连接，灯L1、L2均不发光，且电流表的示数为零。若电路中只有一处故障，下列对于故障的判断正确的是（ ）
A．灯L1处出现了短路 B．灯L2处出现了短路
C．灯L1处出现了断路 D．灯L2处出现了断路
8.【故障分析】某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V。他按电路图正确连接好实验电路，并检查各元件完好．然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V。造成该现象的原因为是 。
9.【故障分析】在如图所示电路中，闭合开关S后小灯泡不发光，电压表有示数，则电路发生故障的原因可能是（ ?）
A.一定是灯L短路 ???????????B.可能是灯L断路
C.可能是灯L断路或电阻R短路 ??? D.可能是灯L短路或电阻R断路
