课件28张PPT。第1节 热机第十四章 内能的利用义 务 教 育 教 科 书

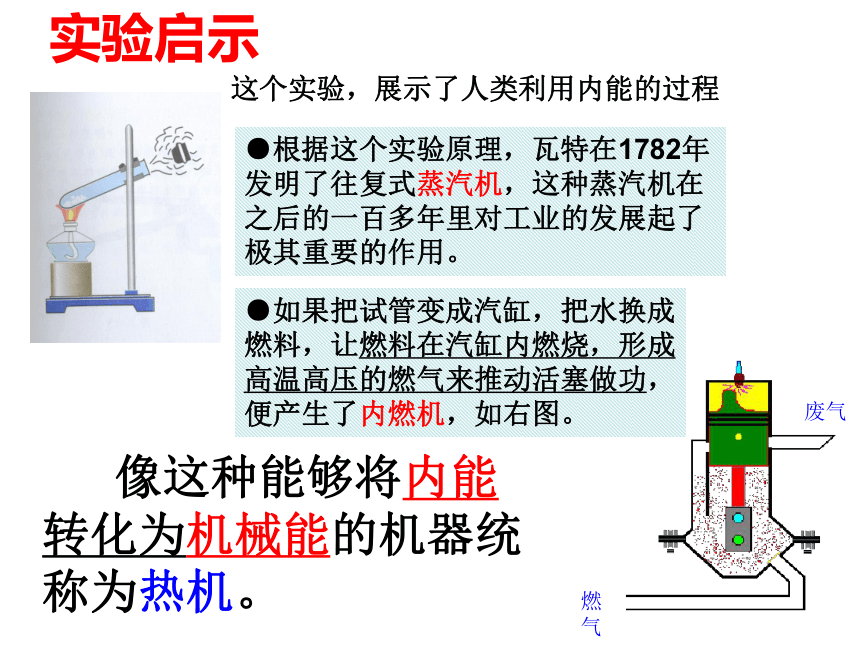

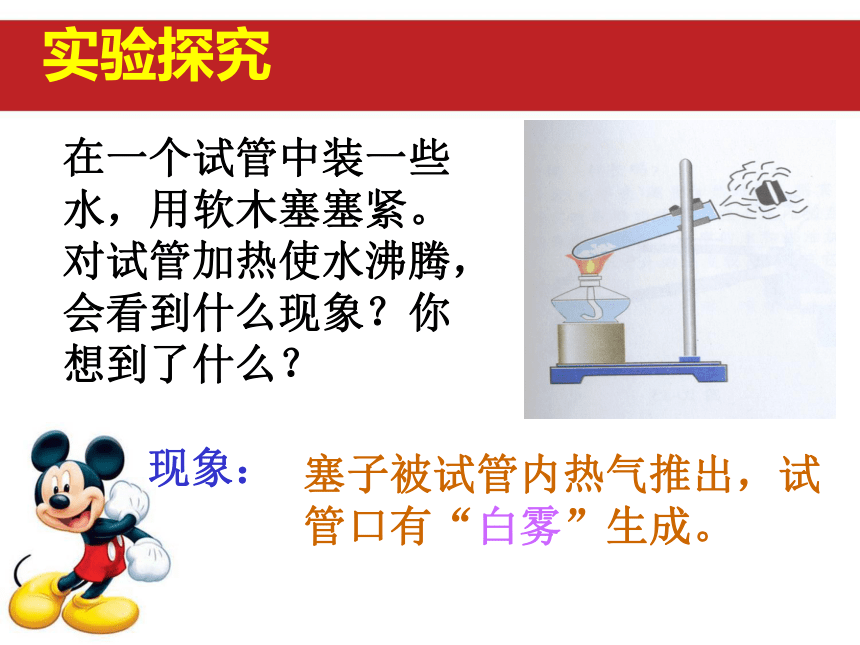

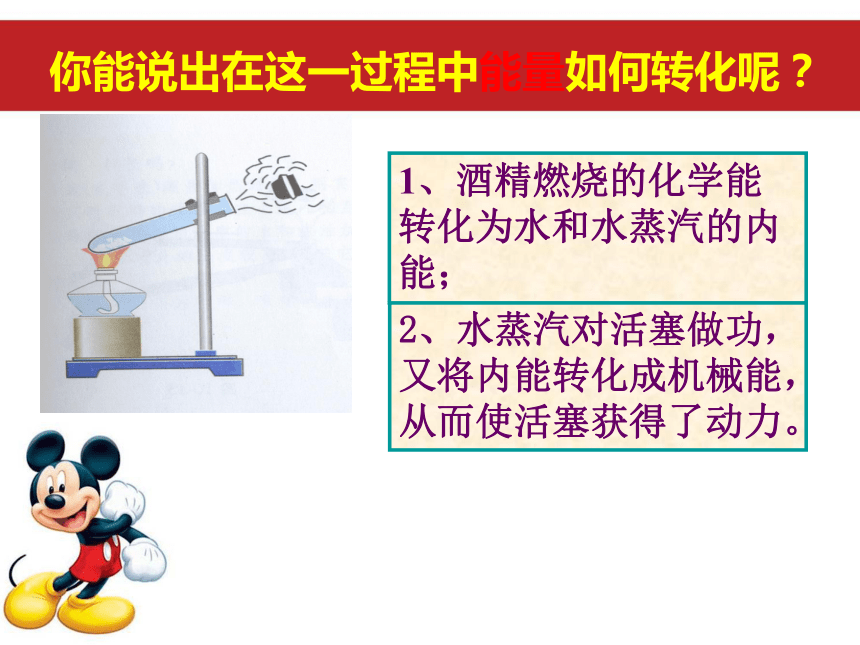

物理 九年级 全一册你想到了什么?在一个试管中装一些水,用软木塞塞紧。对试管加热使水沸腾,会看到什么现象?你想到了什么?现象:塞子被试管内热气推出,试管口有“白雾”生成。实验探究你能说出在这一过程中能量如何转化呢?2、水蒸汽对活塞做功,又将内能转化成机械能,从而使活塞获得了动力。1、酒精燃烧的化学能转化为水和水蒸汽的内能;这个实验,展示了人类利用内能的过程●根据这个实验原理,瓦特在1782年发明了往复式蒸汽机,这种蒸汽机在之后的一百多年里对工业的发展起了极其重要的作用。●如果把试管变成汽缸,把水换成燃料,让燃料在汽缸内燃烧,形成高温高压的燃气来推动活塞做功,便产生了内燃机,如右图。 像这种能够将内能转化为机械能的机器统称为热机。实验启示自学P19页—20页的课本知识,探讨下面的问题。一、自主完成

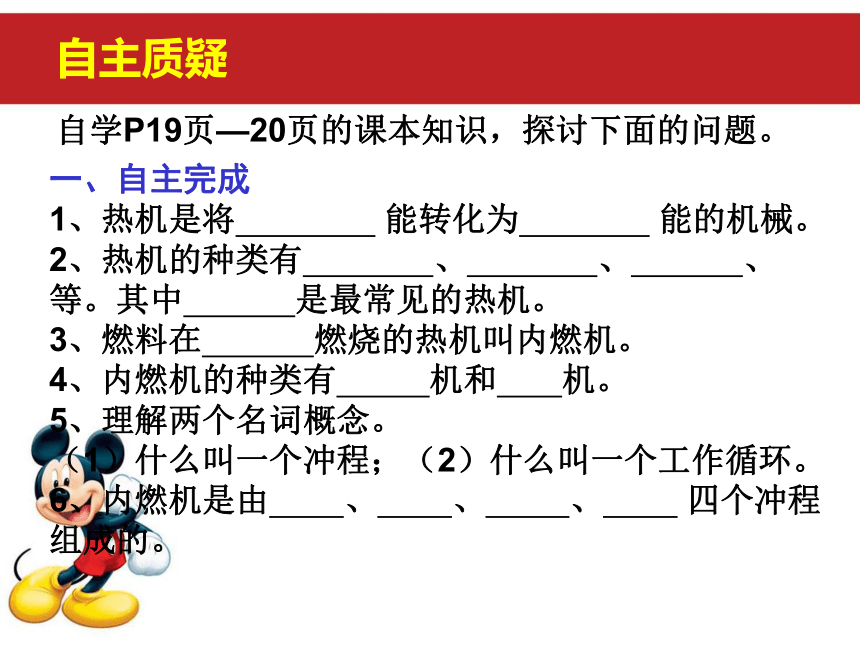

1、热机是将 能转化为 能的机械。
2、热机的种类有 、 、 、 等。其中 是最常见的热机。
3、燃料在 燃烧的热机叫内燃机。
4、内燃机的种类有 机和 机。
5、理解两个名词概念。
(1)什么叫一个冲程;(2)什么叫一个工作循环。

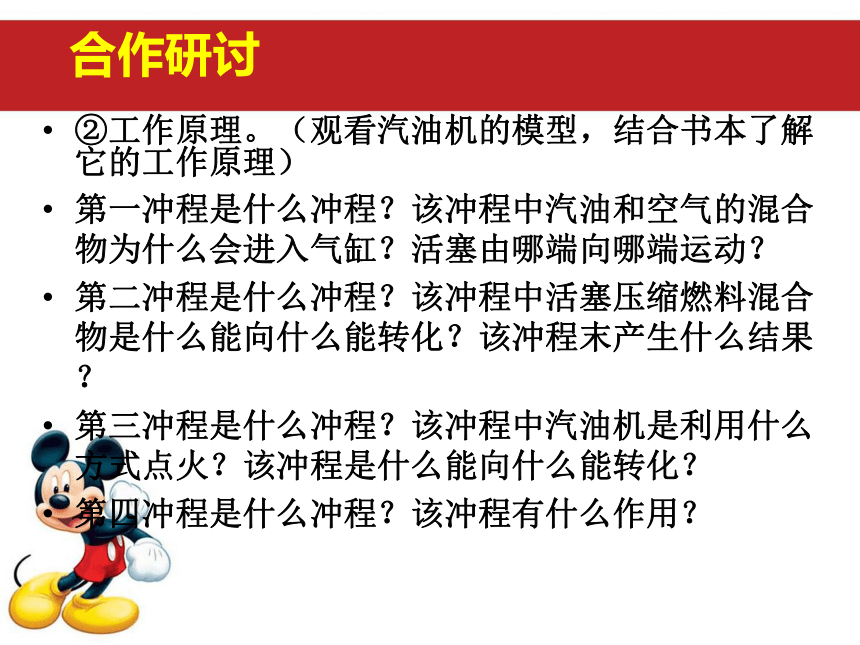

6、内燃机是由 、 、 、 四个冲程组成的。自主质疑②工作原理。(观看汽油机的模型,结合书本了解它的工作原理)
第一冲程是什么冲程?该冲程中汽油和空气的混合物为什么会进入气缸?活塞由哪端向哪端运动?
第二冲程是什么冲程?该冲程中活塞压缩燃料混合物是什么能向什么能转化?该冲程末产生什么结果?
第三冲程是什么冲程?该冲程中汽油机是利用什么方式点火?该冲程是什么能向什么能转化?
第四冲程是什么冲程?该冲程有什么作用?

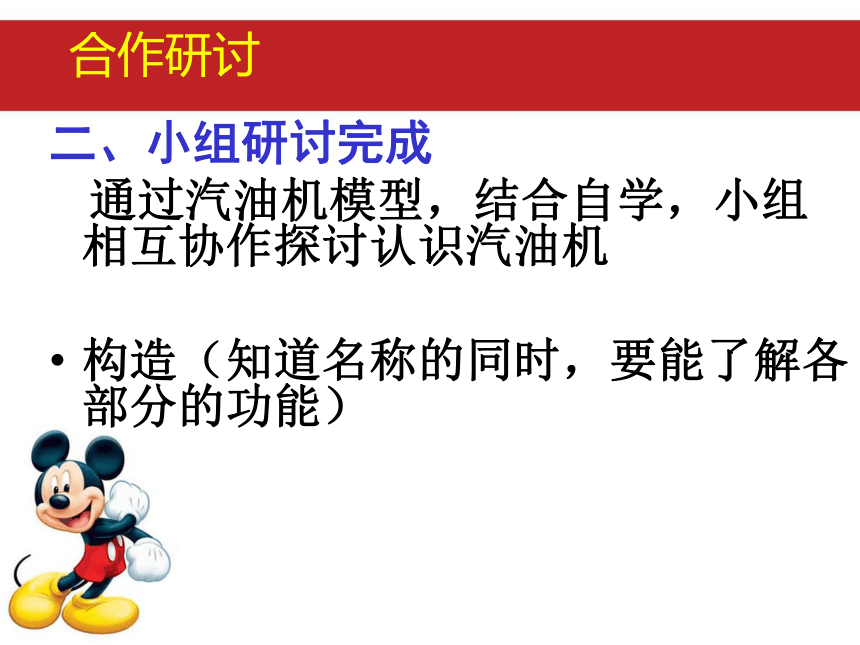

合作研讨二、小组研讨完成
通过汽油机模型,结合自学,小组相互协作探讨认识汽油机
构造(知道名称的同时,要能了解各部分的功能)

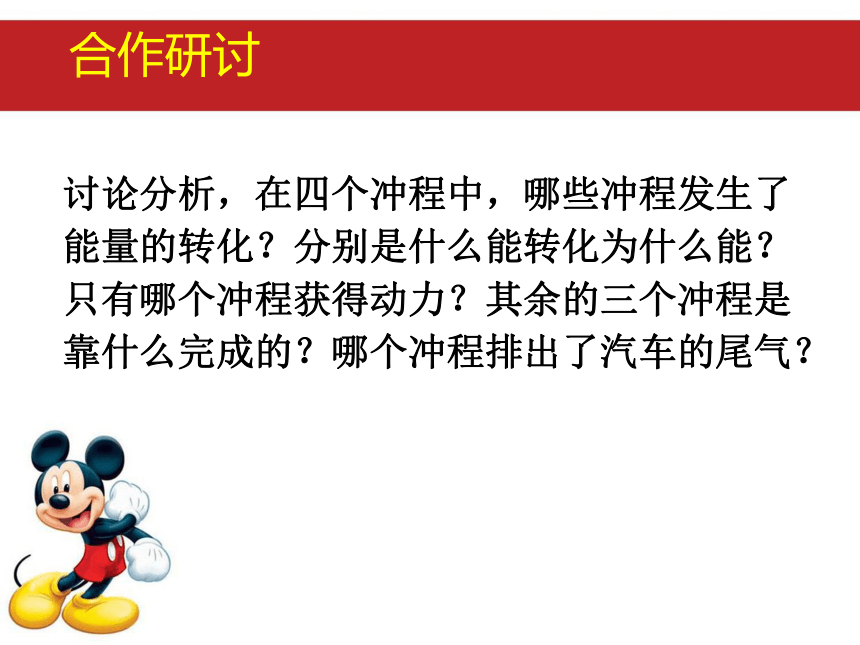

合作研讨讨论分析,在四个冲程中,哪些冲程发生了能量的转化?分别是什么能转化为什么能?只有哪个冲程获得动力?其余的三个冲程是靠什么完成的?哪个冲程排出了汽车的尾气?合作研讨小组展示热机的种类:内燃机
(一)内燃机的定义:
(二)内燃机的种类:燃料在气缸内部燃烧的热机汽油机、柴油机汽油机的工作原理:几个名词:1、一个冲程:2、一个工作循环: 活塞在汽缸内往复运动时,从汽缸的一端运动到另一端的过程。 把这四个冲程称为发动机的一个工作循环。吸气压缩做功排气内燃机的 冲程和工作循环汽油机的工作过程:火花塞气缸进气门活塞连杆排气门曲轴汽油机的结构:汽油机工作原理吸气冲程压缩冲程做功冲程排气冲程
进气门打开,排气门关闭,活塞由上端向下运动,汽油和空气组成的燃料混合物从进气门吸入气缸。1 吸气冲程进气门和排气门都关闭,活塞向上运动,燃料混合物被压缩,压强增大,温度升高。2 压缩冲程在压缩冲程未尾,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气。高温高压燃气推动活塞向下运动,并通过连杆带动曲轴转动。3 做功冲程进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。4 排气冲程
工作原理小结
A、吸气冲程:吸进汽油与空气的混合物。
B、压缩冲程:燃料混合气体被压缩,温度升高、压强增大。〔此冲程将机械能转化为内能〕
C、做功冲程:⑴点火方式:点燃式
原理:混合气体猛烈燃烧,产生高温高压的燃气,燃气推动活塞对外做功。 〔此冲程将内能转化为机械能〕
D、排气冲程:排出废气,为下一个工作循环做准备。
比一比坦克、轮船上使用的是柴油机,柴油机是如何工作的,它的构造又如何呢?找出柴油机和汽油机在构造上、工作原理上的相同点和不同点。
小结
⑴、 在四个冲程中,只有做功冲程对外做功,其 他三个冲程称为辅助冲程,要靠飞轮的惯性来完成,所以汽油机在开始工作时要靠外力带动。
⑵、把四个冲程称为一个工作循环。
⑶、一个工作循环活塞往复两次,曲轴转动两转,对外做一次功,飞轮转动两圈。做功压缩机械内内B机械C达标练习
一、填空题 1.热机是把_______能转化为_______能的机器。
2.内燃机的特点是:燃料在__________燃烧,生成_______的燃气,燃气推动活塞_______,将_______能转化为_______能。 3.内燃机的工作过程由_______、_______、_______、_______四个冲程组成,内燃机中,将机械能转化为内能的是_______冲程,将内能转化为机械能的是_______冲程。
考考你二、选择题 4.汽油机在某个冲程中,进气门和排气门都关闭,活塞向上运动,此冲程是( ) A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程 5.在图所示的内燃机工作的一个循环中,其四个冲程的顺序应当是( )
