第一节　地图和地图投影 课件

课件23张PPT。1你接触和使用过哪些地图？

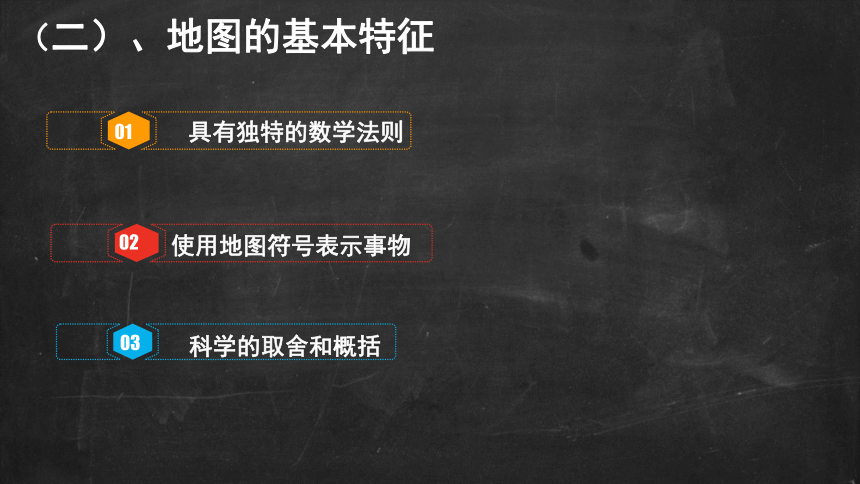

第一节 地图和地图投影地图 地图是按照一定的数学法则，将地球表面上的地理事物或现象，经概括和综合，用特定的符号，缩小表达在平面上的图形。 地图的三种基本要素：图形要素、辅助要素、数学要素。数学要素地理要素辅助要素颜色注记符号比例尺、地图投影自然地理要素和社会经济要素图名、图号、图例和图廓这些图片与地形图有什么区别？从中可以看出地图有什么特点？地图的基本特征（二）、地图的基本特征将地球球面按特定数学法则转换成地图平面的方法，称为地图投影（map projection)。
地图投影什么是地图投影 地图投影的种类很多，通常可以根据投影变形特点、投影构成等进行分类。地图投影 经地图投影转换的地图平面经纬网与地球球面上的经纬网形状并不完全相同，也就是说，产生了投影变形。投影变形主要表现在长度、面积和角度三个方面。根据投影变形特点分类 等角投影(conformal projection)地球球面上任意两个方向间的夹角经投影后在地图上保持不变。等角投影适用于对方向、形状要求较高的地图，如航海图、航空图和气象图等。等面积投影（equal-area projection)在地球上面积相等的两块区域，经投影后在地图上仍保持面积相等，但角度和形状变形较大。等面积投影适用于对面积要求较高的地图，如政区地图、经济地图等。任意投影(arbitrary projection)投影后长度、面积和角度三种变形都存在，但三种变形误差均较小。任意投影适用于对面积、角度变形要求都不大的综合性地图，如世界全图、大洲地图等。地图投影相应分为以下几种：球面经纬网投影前后差异投影前球面经纬网的特点球面经纬网投影前后差异投影后变形的表现：长度变形：地图上的长度随不同地点和向而改变角度变形：地图上两条线所夹的角度不等于球面上相应的角度面积变形：地图上的面积随不同地点而改变01方位投影将平面作为投影面，使地球与平面相切，然后将地球表面上的经纬网投影到平面上，得到方位投影。方位投影主要用于绘制极地地区的地图根据投影构成等进行分类将圆柱作为投影面，使地球表面与圆柱面相切，将地球表面上的经纬网投影到圆柱面上，然后再沿着投影后的经线将圆柱面展开为平面，得到圆柱投影。圆柱投影主要用于绘制低纬度地区的地图及航海图。02圆柱投影圆锥投影03将圆锥面作为投影面，使地球表面与圆锥面相切，将地球表面上的经纬网投影到圆锥面上，然后再沿着投影后的经线将圆锥面展开为平面，得到圆锥投影图。圆锥投影图主要用于绘制中纬度较大范围地区的地图。谢 谢
